Доработка штатной сигнализации Лада (установка датчика удара и объема)

Штатная охранная сигнализация есть практически на всех автомобилях Лада. По функциональности она уступает охранным комплексам от Starline, Tomahawk и др. Но при желании можно расширить ее возможности, например, подключить к штатной сигнализации датчики удара, объема, наклона или перемещения.

Потребуется: купить датчик (удара или объема) от любой сигнализации. Их много, но способ подключения аналогичен (назначение контактов датчика смотрите в инструкции из комплекта).

датчик удара

В зависимости от комплектации на автомобиль Лада может устанавливаться различные типы блоков управления электропакетом (БУЭ). Например, в комплектации «Норма» Калины/Гранты установлен блок АПС-6, который находится под задним левым сиденьем. Схема подключения 3-х контактного датчика удара следующая

1 контакт датчика удара подключаем к 1 контакту БУЭ
2 контакт - к массе (или контакт 6 БУЭ)
3 контакт - к 12 контакту БУЭ

Для 4-контактного датчика два провода можно совместить в один:

схема подключения датчика удара к штатной сигнализации Калины

В случае использования нескольких датчиков, например, датчика удара и датчика объема, следует использовать диоды (т.к. на БУЭ используется только один вход).

схема подключения датчиков удара и объема к штатной сигнализации Лада

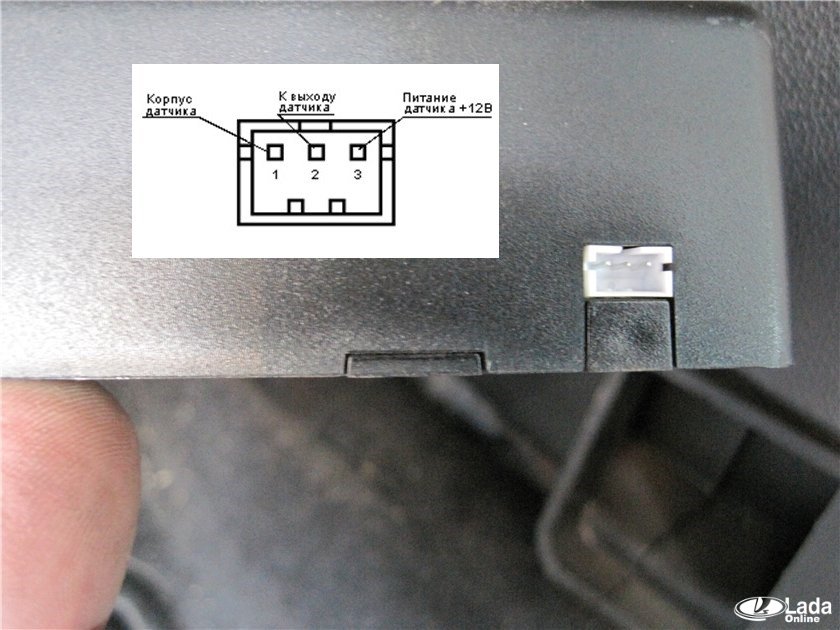

На «люкс» версиях Приоры применяется другой БУЭ, который располагается под панелью (рядом с ЭБУ). Подключение выполняем к разъемам на тыльной стороне блока (разъем для подключения взяли от ПК) по схеме:

Установка датчика Датчик удара рекомендуется крепить к металлу кузова, при этом надежно фиксировать.

После постановки на охрану датчик начинает работать не сразу, а только через 30 секунд. После удара по кузову или колесу датчик удара сработает и заработает клаксон.

А вы дорабатывали штатную сигнализацию автомобилей Лада Приора, Калина или Гранта аналогичным образом? Напомним, есть возможность заменить штатный ключ на выкидной.

Фото: бортовой журнал Kalina16v
