Как установить датчик удара на штатную сигнализацию автомобилей LADA

14 сентября 2018 Лада.Онлайн 40 779 5

Как установить датчик удара на штатную сигнализацию Lada Vesta и XRAY

Все комплектации Lada Vesta и Lada XRAY имеют штатную охранную сигнализацию. Она способна защитить автомобиль от угона, но не может отпугнуть хулиганов. Однако ее функциональность можно расшить, установив на штатную сигнализацию датчик удара. Процесс не сложный, поэтому выполнить такую доработку своими руками может каждый.

Схема установки датчика удара является универсальной и подходит для других автомобилей LADA со штатной охранной сигнализацией (Lada Granta, Kalina). См. также еще один способ установки датчика удара и объема.

Потребуется:

Датчик удара двухрежимный (используется только один режим, любой), цена 450 рублей.
Реле пятиконтактное с разъемом
Акустический кабель (5 м)

Цена всего комплекта около 600 рублей.

Порядок установки и подключения:

Датчик удара и реле размещаем в тоннеле около рычага ручного тормоза, жестко закрепив в кузову.
Управляющий минус датчика берем у кнопки капота или концевика двери.
Постоянный плюс можно взять с монтажного блока (например, у предохранителя прикуривателя) или от АКБ (через предохранитель).

Как установить датчик удара на штатную сигнализацию Lada Vesta и XRAY

Схема подключения:

Как установить датчик удара на штатную сигнализацию Lada Vesta и XRAY

Пояснения на видео:

В результате при срабатывание датчика удара штатная сигнализация начнет подавать звуковые сигналы, «думая», что открыли капот. Отрегулировать чувствительность датчика удара можно в любое время при помощи отвертки, сняв только верхнюю накладку тоннеля.

Еще один пример установки датчика удара на Весту:

Напомним, ранее мы рассказывали, как еще защитить автомобиль от злоумышленников. Например, установить пробку бензобака с ключом или запираемый лючок бензобака.

Фото: sova77 и Babayka77

Ключевые слова: безопасность лада веста | безопасность lada xray | безопасность лада гранта | безопасность лада калина | универсальная статья

Поделиться в социальных сетях:

👍

Виктор Гаврилюк
30 апреля 2020 00:38

Спёрли у меня схему и идею ((
https://www.drive2.ru/l/6046976/

+2
1. Лада.Онлайн
  30 апреля 2020 07:39

  указали вас также в качестве источника после статьи
Лада.Онлайн
19 ноября 2018 10:39

Отчет по установке датчика удара на Весту:
Купил провод двух жильный 5 метров, гофры, датчик удара Аlligator ps302 и Реле 5и контактное . На датчике есть четыре входа красный «+», черный «-», зеленый «зона предупреждения» (это когда сигналка не орет, а пикает) и синий — «зона тревоги» (его и необходимо подключить к концевику).
+12В я хотел подключить к зажиганию, но разобрав, там всё настолько плотно сидит, что решил подключу лучше на блоке ВСМ.

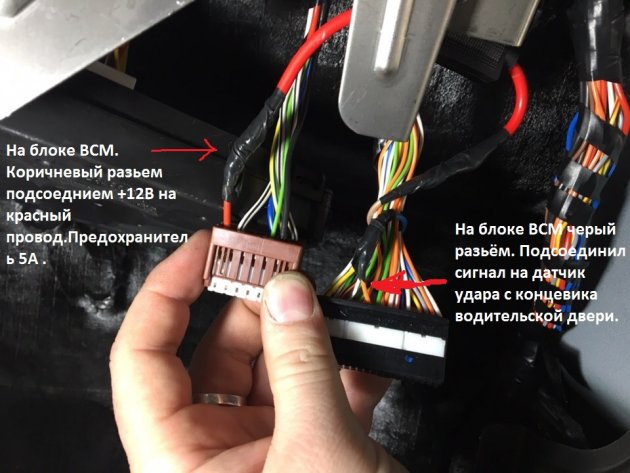

Сняв бардачок, сразу за ним блок ВСМ который крепится на одной гайке на 8. Там соединился, красный 12 вольт постоянные, предохранитель 5A вставил и на черном разьёме к оранжевому проводу подсоединил сигнал на датчик удара с концевика водительской двери.

Если требуется поточнее как подключится, то в интернете есть видео, как устанавливают сигнализацию на лада веста, там я и черпал знания)

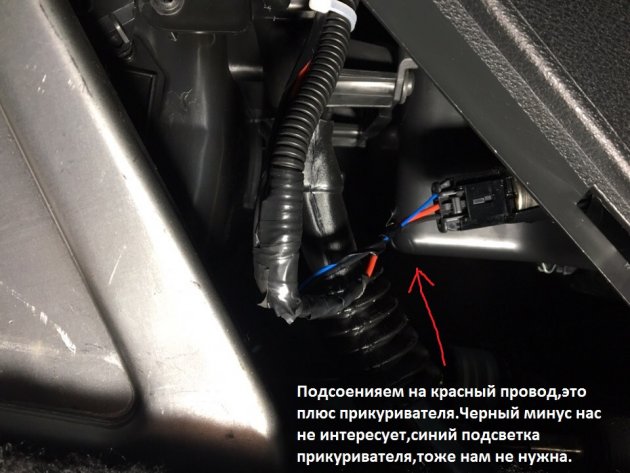

Далее разобрал панель и подсоединил плюс от прикуривателя, он у нас красный.

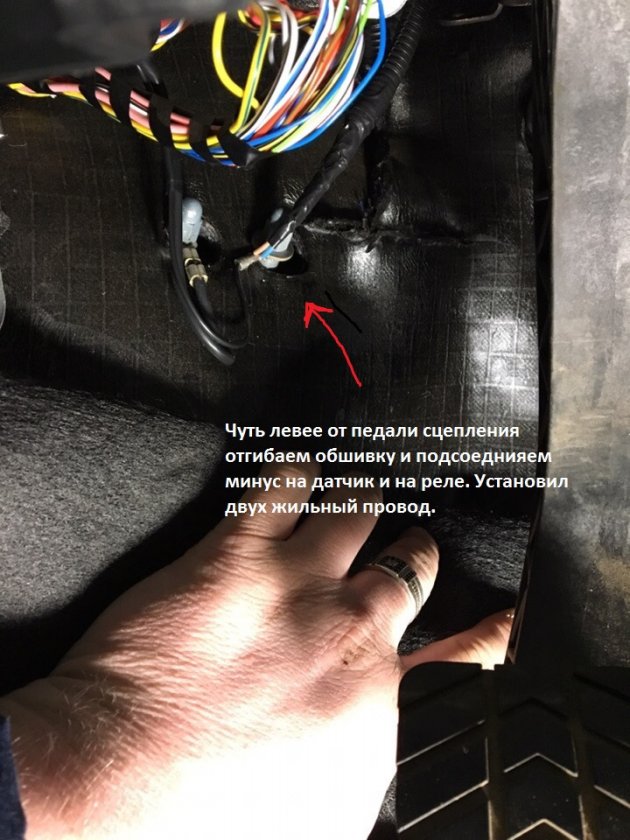

Далее я двух жильным проводом подсоединил минус чуть левее педали сцепления, под обшивкой отогнутой. Чтобы одна жила на минус датчика, другая жила на минус реле.

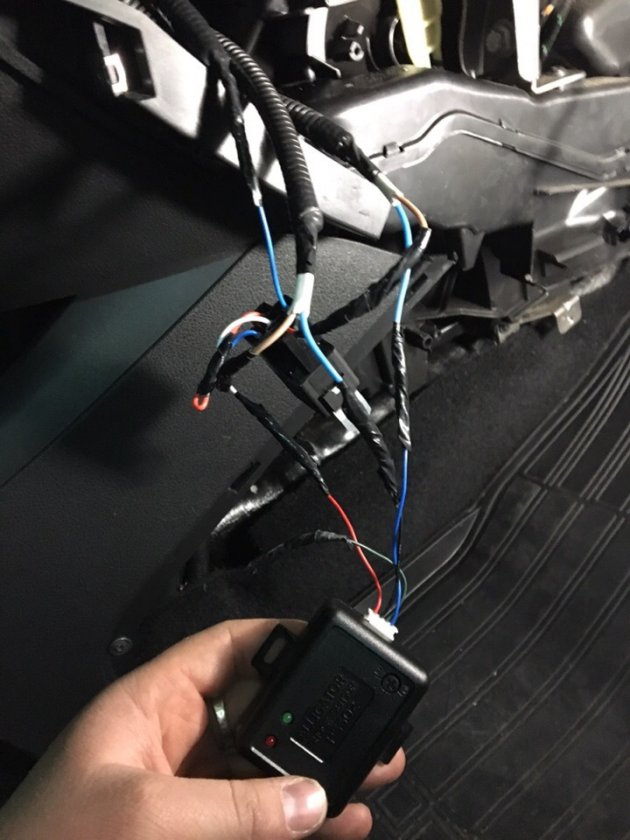

Далее гофру обматал моделином и на стяжках прокинул к месту расположения датчика удара.

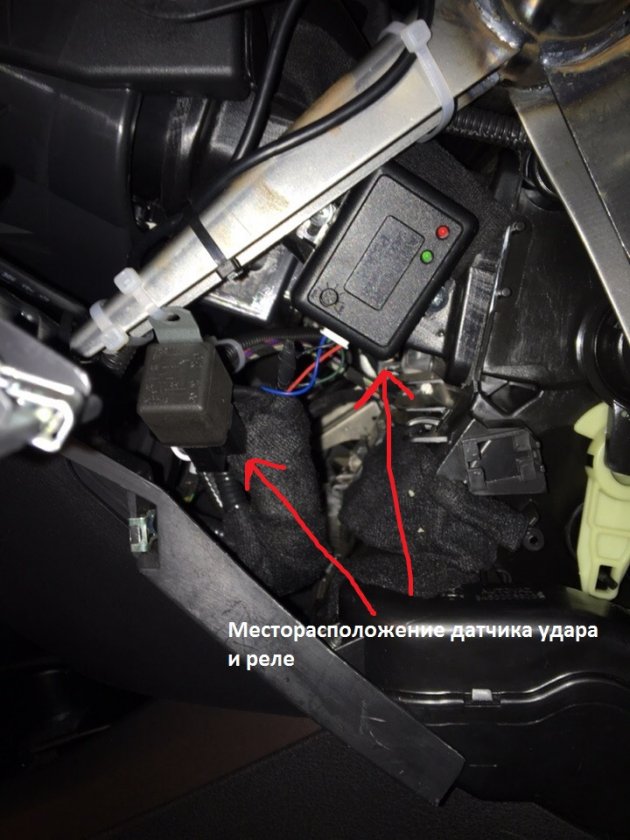

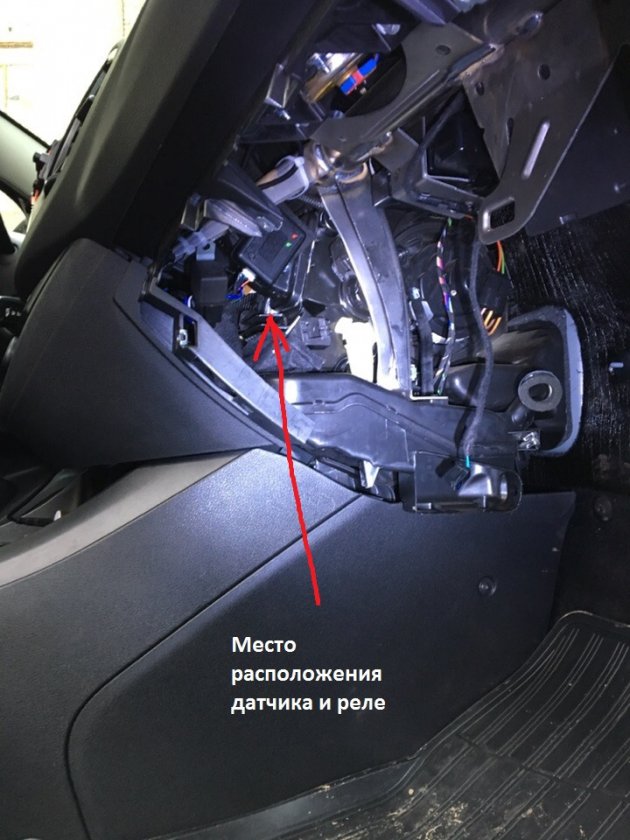

Датчик расположил за бардачком, получается левее верхнего угла.Но для начала всё соединил по схеме и потом собрав в кучу, обклеил моделином, чтобы не скрипела гофра и т.д

Вчера в течении дня ходил выставлял чувствительность на датчике, по 100 бальной шкале, выставил где-то на 85.Боляся не будет хватать на заднюю часть авто, но при не большом ударе рукой, сигналка срабатывает на ура) Датчик удара крепите довольно жестко, а то если он будет так сказать в подвешенном состоянии, то может срабатывать просто так, без причин, от малейших колебаний.

https://www.drive2.ru/l/516976349680763689/
