Чтобы узнать в каком положении находится рычаг АКПП, достаточно взглянуть на показания комбинации приборов, либо опрокинуть взгляд на шкалу, который находится на тоннеле автомобилей Лада Гранта и Калина. Во втором случае индикация ручки АКПП не имеет подсветки, но этот недостаток можно легко устранить при помощи простой доработки.

Потребуется: снять тоннель и ручку АКПП, купить LED-ленту (5 светодиодов), пригодится термопистолет и канцелярский нож.

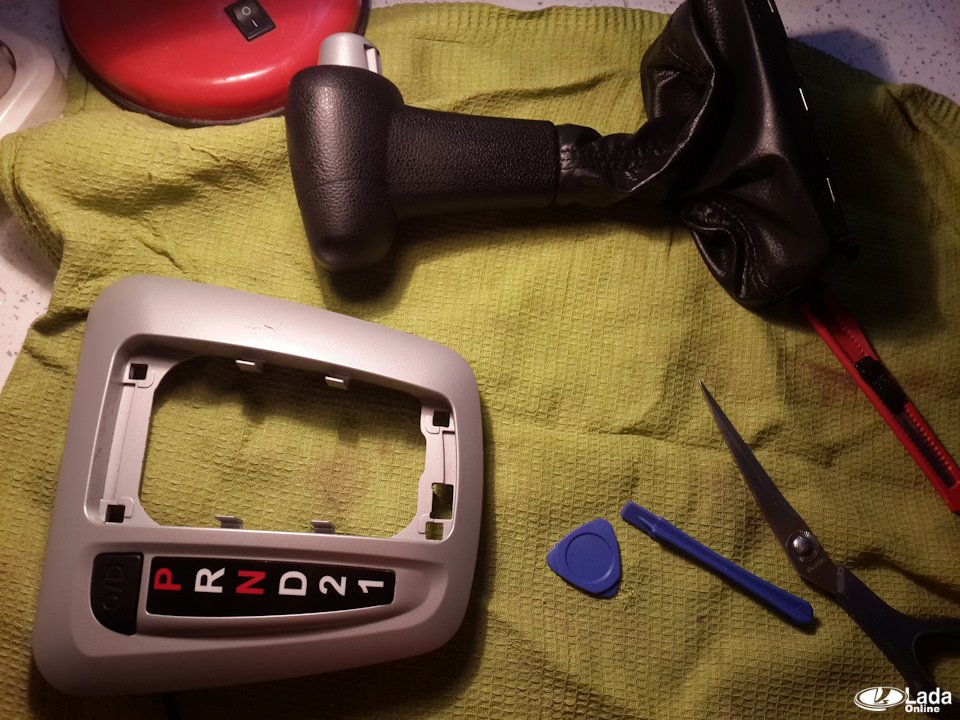

разобранный тоннель пол лада гранта и калина

Установка подсветки:

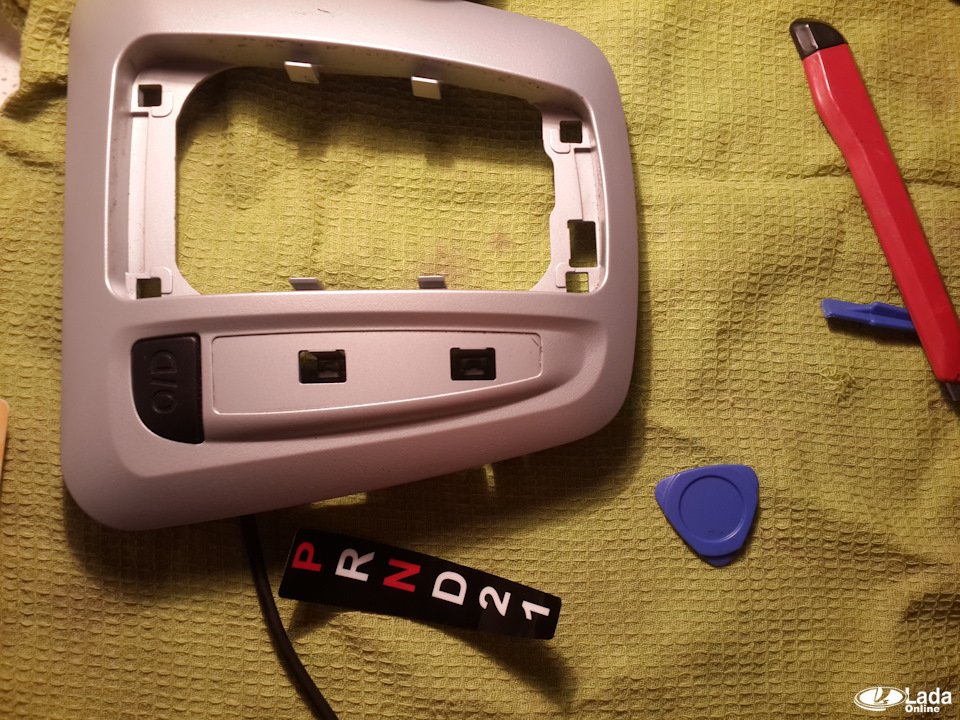

В пластиковой рамке сделать отверстие под светодиодную ленту.
Закрепить LED-ленту при помощи термоклея.
Выполнить сборку в обратной последовательности.

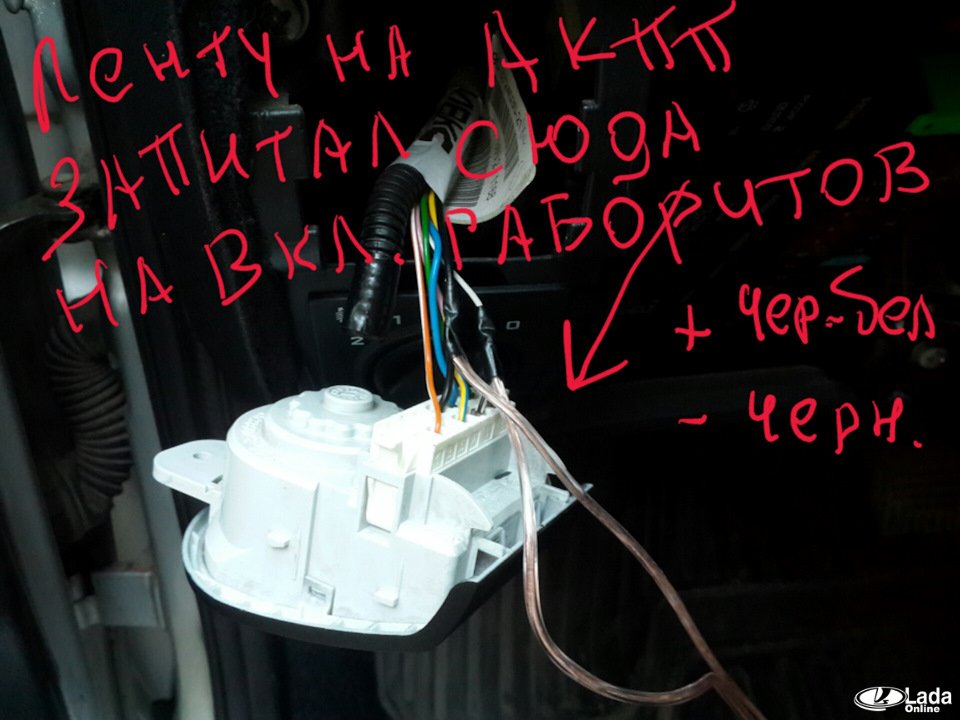

Подключить дополнительную подсветку салона лучше всего к габаритам, т.к. в дневное время она будет мало полезна. Найти +12В после включения габаритных огней можно на разъеме ISO магнитолы (A6 - +12В при включении габаритов, А8 - «масса»), либо на модуле управления светотехникой (черно белый провод - +12В при включении габаритов, черный - «масса»).

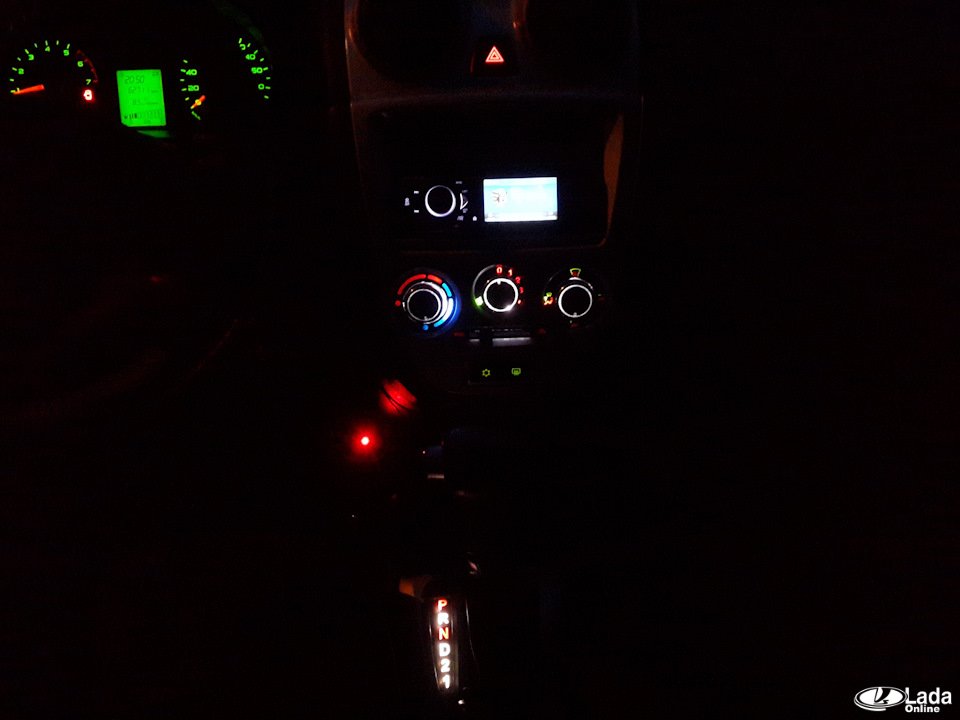

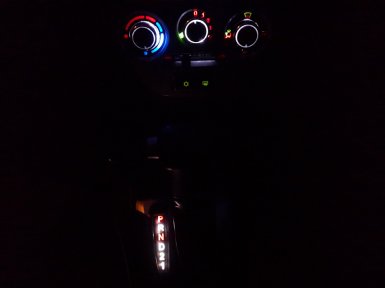

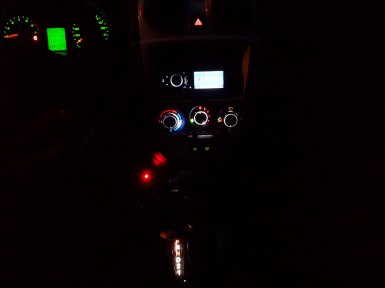

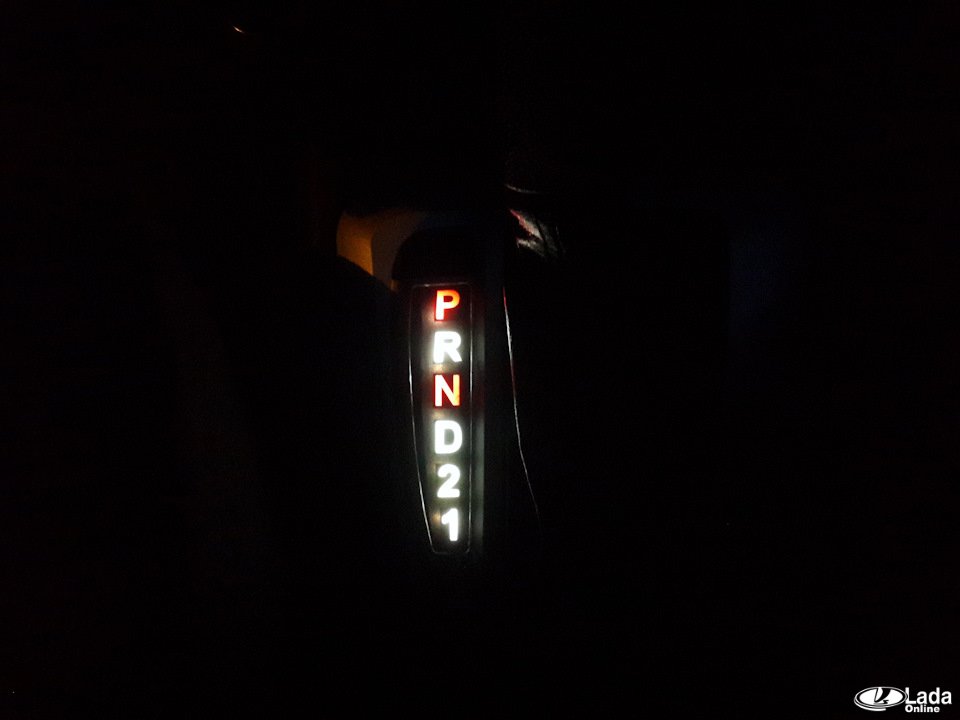

Освещенная шкала положения ручки АКПП сделает эксплуатацию автомобиля более удобной, а также сделает общую подсветку салона более гармоничной.

Напомним, ранее мы рассматривали, как улучшить подсветку блока управления отопителем и кондиционером, а также установить освещение ног/пола.

Фото: бортовой журнал chuvaw
