Установка помехоподавляющего конденсатора на Лада Гранта, Калина и Приора

19 октября 2016 Лада.Онлайн 41 309 4

На автомобилях Лада Приора со штатной музыкой для снижения уровня радиопомех АВТОВАЗ предусмотрел возможность установки помехоподавляющего конденсатора. Аналогичная доработка возможна и для других моделей Лада, например, Гранты и Калины.

Помехоподавляющий конденсатор предназначен для работы в составе системы зажигания двигателя автомобиля. В момент пуска двигателя в бортовой сети автомобиля возникает кратковременный импульс напряжения, что может негативно сказываться на электроприборах включённых в сеть. Конденсатор способен накопить необходимый заряд энергии и при необходимости сгладить этот импульс. Он устанавливается параллельно цепи питания катушки зажигания модуля зажигания для снижения уровня радиопомех в диапазоне частот 0,1 150 МГц. Применение: автомобили Калина и Приора, в перспективе все автомобили АВТОВАЗ с бортовой сетью 12 В.

Потребуется:

Убедиться в наличии свободного 2-контактного разъема под пластиковой крышкой двигателя, который находится выходит из общего жгута проводов находится около 4 катушки цилиндра. На схеме двигателя ВАЗ 21126 этот разъем называется «помехоподавительный конденсатор». У разъема синий провод - это +12В (общее питание катушек), а черный - масса (общая масса катушек).
Купить помехоподавляющий конденсатор (каталожный номер 1117-3745010 или ТУ37.466.169-2009), примерная цена 250 рублей.

Порядок действий:

Подключить помехоподавляющий конденсатор к штатному разъему;

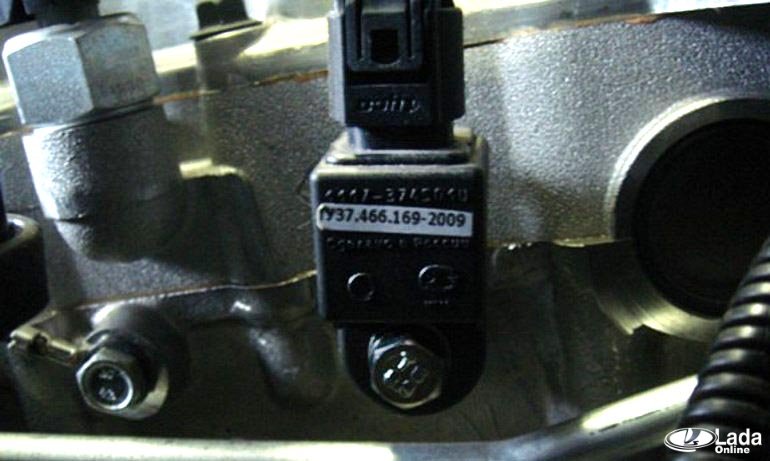

Закрепить конденсатор при помощи болта «на 10» в штатное отверстие на головке блока цилиндров, выше термостата.

По отзывам владельцев после установки этого аксессуара никакого ощутимого эффекта заметить не удалось. Но, как говориться «Фильтрацией (конденсаторами) питание не испортишь». Напомним, в случае отсутствия разъема конденсаторы в систему зажигания можно установить самостоятельно.

Фото: autolada.ru

Поделиться в социальных сетях:

👍

Арман
20 июля 2017 14:52

У себя не нашел этот кабель, куда именно подключаться если нету этого 2-ух контактного разъема возле 4 цилиндра?
почему не приходят уведомления об ответе на почту с этого сайта?

0
bulkashev
15 июля 2017 21:35

LadaOnline,
Вопрос у кого, так и не нашел в интернете, хотелось бы из самары

+1
Лада.Онлайн
2 июля 2017 06:27

Арман, закажите через интернет. Аналоги не знаю.
Арман
30 июня 2017 19:16

Именно такой не нашел ни где, какие другие можно поставить? Помехоподавляющие конденсаторы? На калина 2 16кл, акпп.

0
