Как выпаять AUX на штатной ММС Лада Гранта, Калина и Приора

24 января 2017 Лада.Онлайн 40 857 7

Штатные мультимедийные системы (ММС) автомобилей Лада Приора, Калина и Гранта не имеют линейного входа AUX. Отсутствие этого порта для подключения внешних источников музыки ограничивает возможности магнитолы. Однако, ММС можно доработать, выпаяв AUX своими руками.

Потребуется: снять ММС (инструкция для Гранты, Калины и Приоры) и снять крышку. Купить конденсатор 100nF и кабель с гнездом под jack 3.5.

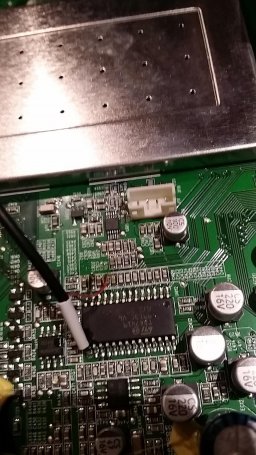

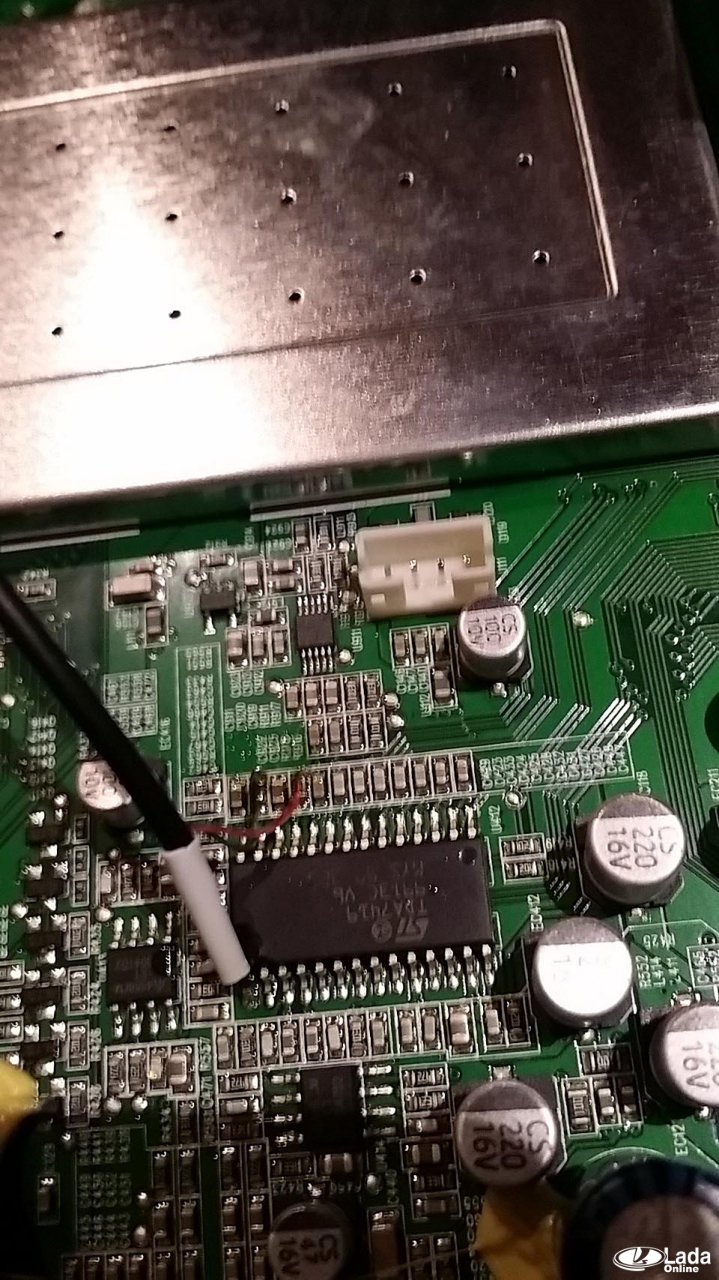

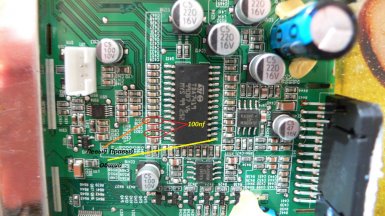

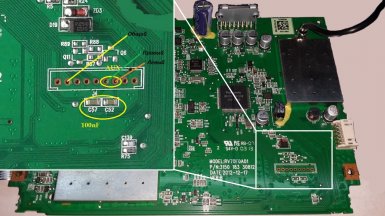

Выпаиваем AUX по схеме (левая для ММС Лада Гранта, правая для ММС Лада Приора/Калина):

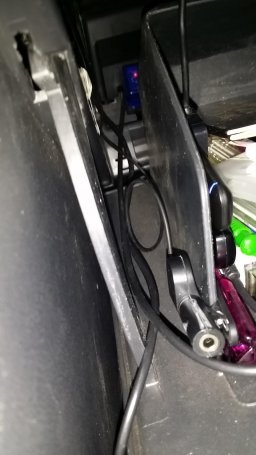

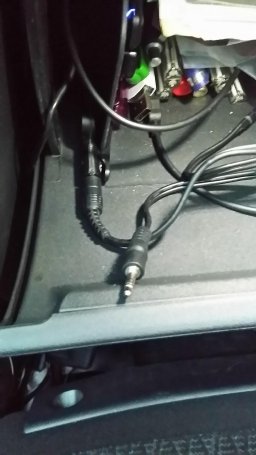

Провод с разъемом выводим через тыльную часть магнитолы в бардачок:

Напомним, штатные мультимедийные системы автомобилей LADA также могут быть доработаны другим способом. Например, можно заменить штатную микросхему усилителя на более мощный аналог. После этого появится огромный запас мощности, музыку можно будет слушать на более высоком уровне громкости практически без искажений. Читайте также, как подключить телевизор к штатной ММС автомобилей LADA.

Фото: 4pda.ru и бортовой журнал Falcones

Ключевые слова: магнитола лада гранта | магнитола лада калина | магнитола лада приора

Поделиться в социальных сетях:

👍

Asker
30 июля 2022 11:51

Конденсатор какого размера и вольтажа?

0
Asker
30 июля 2022 11:51

Размер конденсатора и вольтаж какой?

0
Гость Никита
19 октября 2019 00:37

Правильно я понимаю, что это способ без ущерба? То есть, остаются и SD-карта и USB-накопитель, и радио и Bluetooth? И добавляется ещё и AUX?

0
1. Лада.Онлайн
  19 октября 2019 07:54

  вроде как да
Лада.Онлайн
26 апреля 2017 18:01

Арман, ищите SMD конденсаторы.
Арман
26 апреля 2017 15:27

Можно же обойтись без 100нф? для чего они нужны?
каких размеров 100нф, т.е. как их подобрать на алиэкспрессе?

+10
Лада.Онлайн
28 февраля 2017 07:50

Если на штатной прошивке работать AUX не будет, тогда можно попробовать поставить NewMenu 8.4.7.
