Обогрев ветрового стекла с завода устанавливается, как правило, только на Luxe комплектации автомобилей. Однако автолюбители нашли несколько способов, как дооснастить машину этой «теплой» опцией. Рассмотрим два наглядных примера подключения обогрева лобового стекла на автомобили семейства Lada Granta, Kalina и Priora.

Потребуется: ветровое стекло с обогревом (см. категорию в магазине для Granta/Kalina, для Lada Priora).

Меняем обычное ветровое стекло на стекло с обогревом по этой инструкции.

Подключение через обычное реле

Инструкцией по доработке Гранты 2015 года выпуска поделился владелец Woxl074.

Потребуется:

Кабель сечением 8 мм (4 метра)
Реле силовое 4-х контактное 70А (ссылка на категорию с реле)
Разъём силового реле 4 контакта
Клеммы Мама большие (6шт)
Предохранитель на 60А
Кнопка обогрева лобового стекла (артикул 3710-07.14А)
Разъём кнопки обогрева

Общая схема подключения:

Установка и подключение лобового стекла с обогревом на Lada Granta, Kalina, Priora

Распиновка кнопки обогрева:

Контакт А - масса от разъёма на отопитель (чёрный провод)
Контакт B - 12В подсветка (взять от блока управления отопителем).
Контакт 2 - +12В от замка зажигания (можно взять от регулятора скорости вентилятора отопителя).
Контакт D - параллельно к контакту 2.
Контакт 1 - провод от контакта 85 реле.

Порядок действий:

1. Протянуть провода от АКБ в салон через штатное отверстие в левой части моторного щита. В разрез провода ставим предохранитель на 60 А.

2. Подключить "массу" от стекла на гайку под плафоном освещения салона.

3. Собрать схему на реле:

4. Подключить подогрев стекла в районе правой стойки.

5. Установить кнопку.

Результат доработки:

Разогрев стекла происходит достаточно быстро. Примерно 3-5 минут достаточно чтобы оно почти оттаяло. Как раз за это время счисчится снег со всего автомобиля, если делать это не спеша.
Апгрейдом очень доволен. Считаю данную функцию незаменимой в зимнее время года, также как и подогрев зеркал.

пишет автор доработки.

Подключение через специальное реле

Информацией поделился владелец Гранты Ru-v.

Для подключения ветрового стекла с обогревом может использоваться специальное реле.

Общая схема подключения:

Схема подключения кнопки без фиксации:

Поделиться в социальных сетях:

👍

bulkashev
25 февраля 2022 07:49

минус лобового с обогревом что оно при наличии скола быстро трескается, у лобового без обогрева такого не замечал, думаю без обогрева намного надежнее, если есть противоречия пишите с доказательствами комментарии! для обогрева лобового существует обдув и накидная ткань чтобы не было ледяной корки. также в ручную ледяную корку можно скрести квадратным скребком на кончике которого резинка!

-15
bulkashev
25 ноября 2021 15:21

вообще то, если как следует смотреть схемы, к примеру калина 2, с 13годов выпусков, реле ставится на каждый плюс, штатно, и подключается к цбкэ. естественно через кнопку. это штатный вариант подключения, тогда будет работать как положено!

+3
1. Лада.Онлайн
  25 ноября 2021 15:32

  Есть штатная схема, можете выложить?

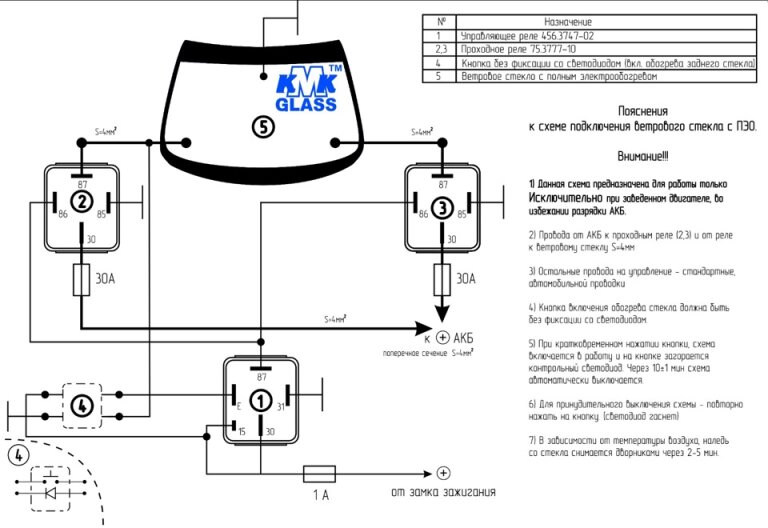

  Вот такая есть универсальная с отдельным реле на каждый контур
2. bulkashev
  11 февраля 2022 09:09

  штатная схема можете разглядеть в альбоме электропроводки, кстати выложена у вас на сайте этот альбом!

  +3
3. bulkashev
  11 февраля 2022 09:12

  кстати по штатным схемам оно почти так и идет как и по вашей схеме! через два реле каждая сторона.
