    Установка подогрева задних сидений на автомобили LADA

    Опция «Подогрев задних сидений автомобиля» уже не редкость, ее можно встретить в списке комплектаций даже бюджетной иномарки. АвтоВАЗ постоянно совершенствует свои модели LADA, но до обогрева заднего дивана очередь еще не дошла. Разбираемся, как своими руками оснастить автомобиль этой полезной функцией.

    Установка и подключение подогрева задних сидений для всех автомобилей LADA (XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) выполняется аналогично. Принципиальных отличий нет. В данном примере процесс доработки показан на автомобиле Лада Приора.

    Установка

    Потребуется:

    • комплект «подогрев передних сидений», например, от ВАЗ 2110 или Приоры (артикул 2170-6513010-03);
    • кнопки управления подогревом сидений (например, от ВАЗ 2110 имеют артикул 2110-3709710);
    • реле 4-х контактное (1119-3747210-10);
    • провода.

    подогрев сидений Лада Приора

    Установка матов подогрева:

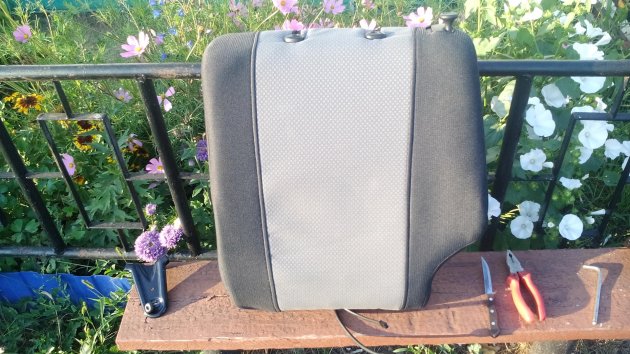

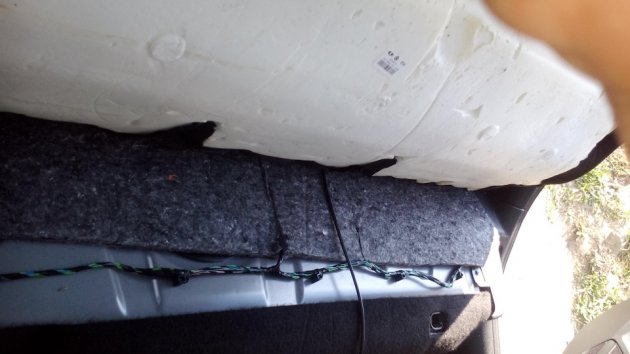

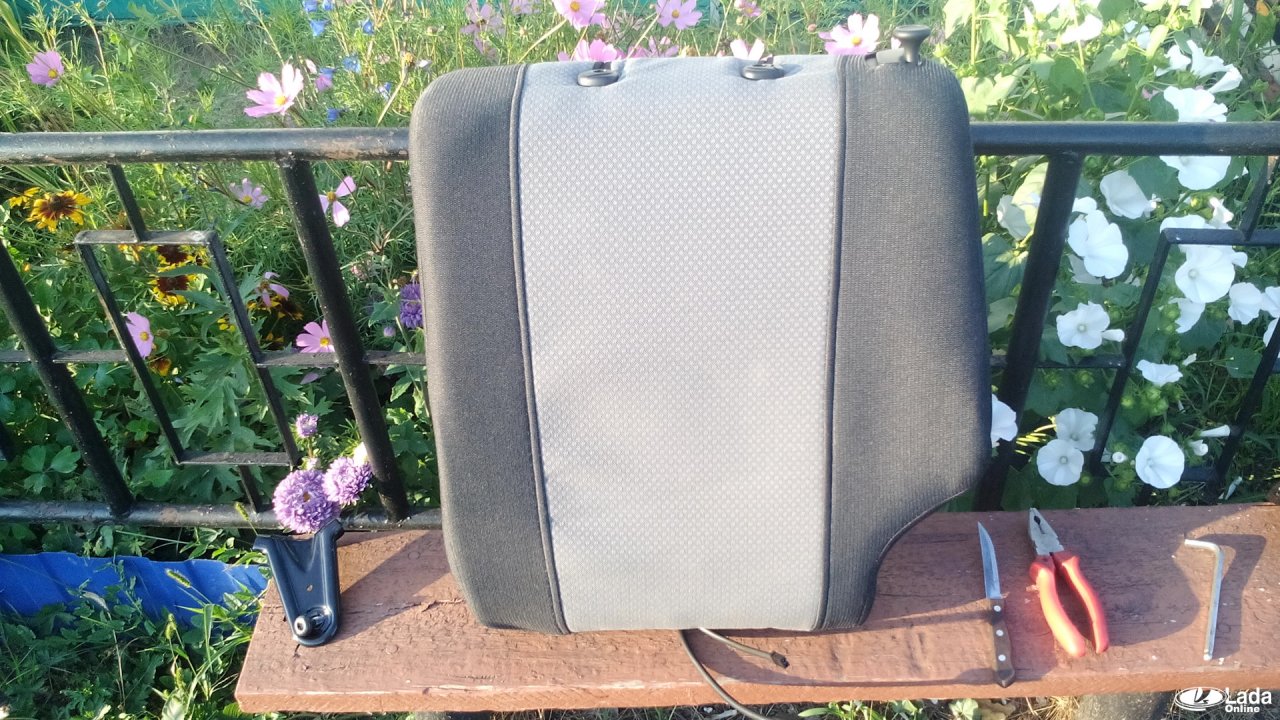

    1. Снять задний диван и спинки задних сидений (инструкция для XRAY, Веста, Гранта/Калина).

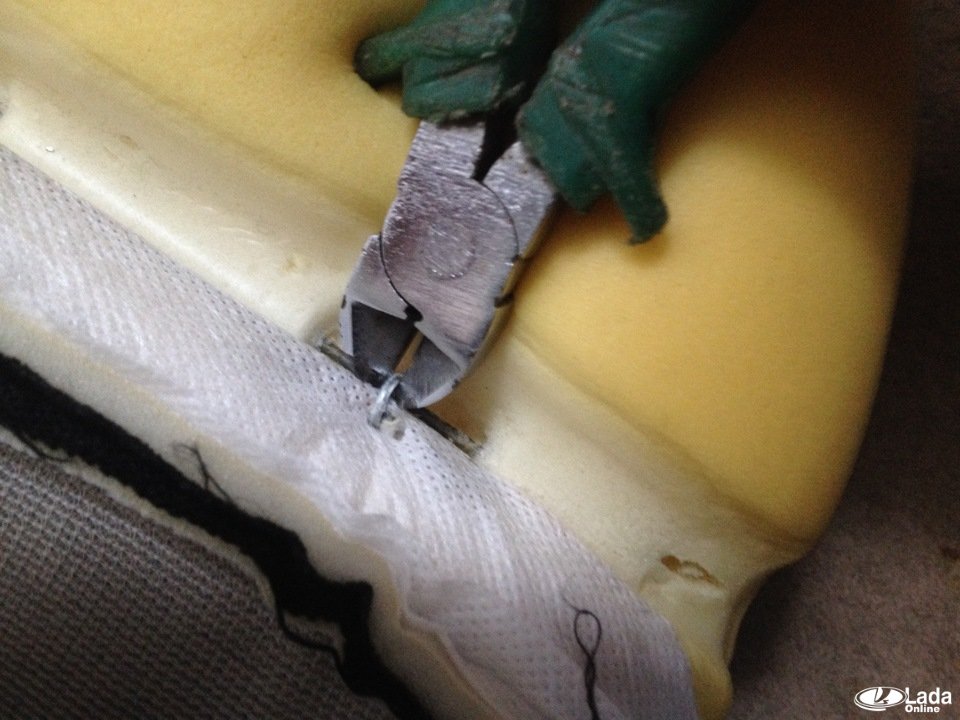

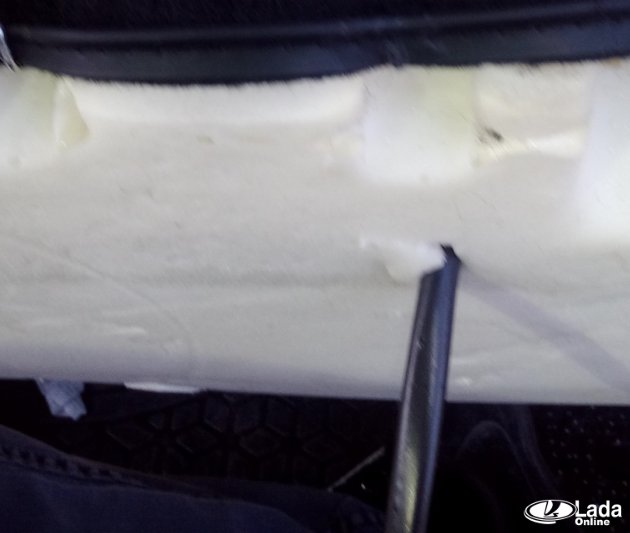

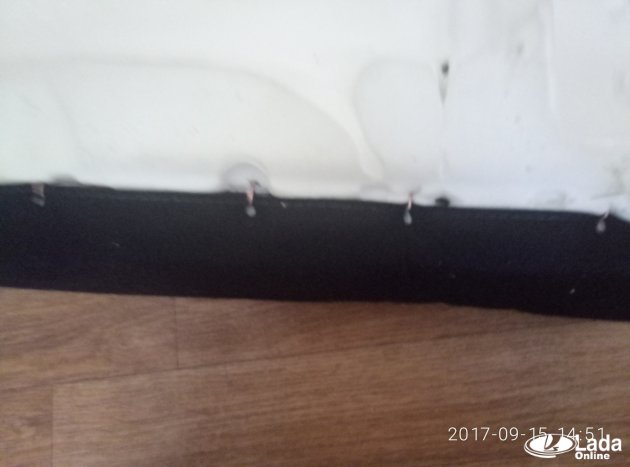

    2. Снял обшивку с сидений (держится на кольцах).

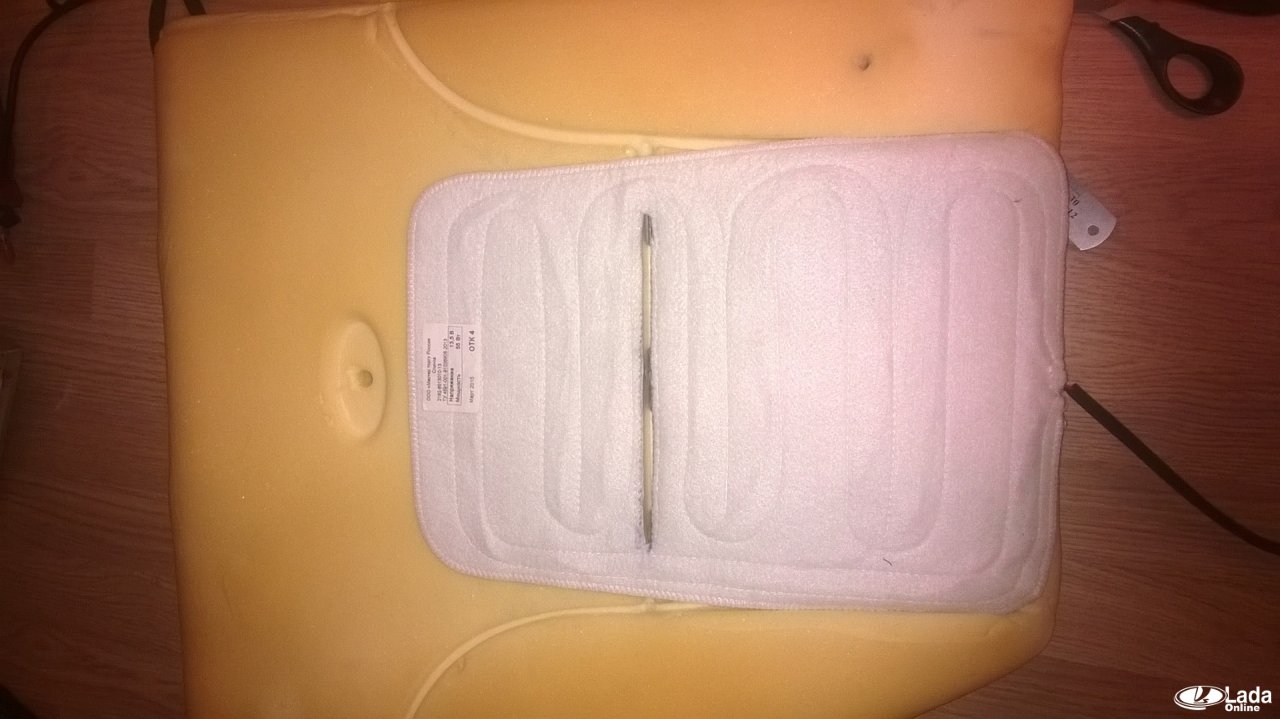

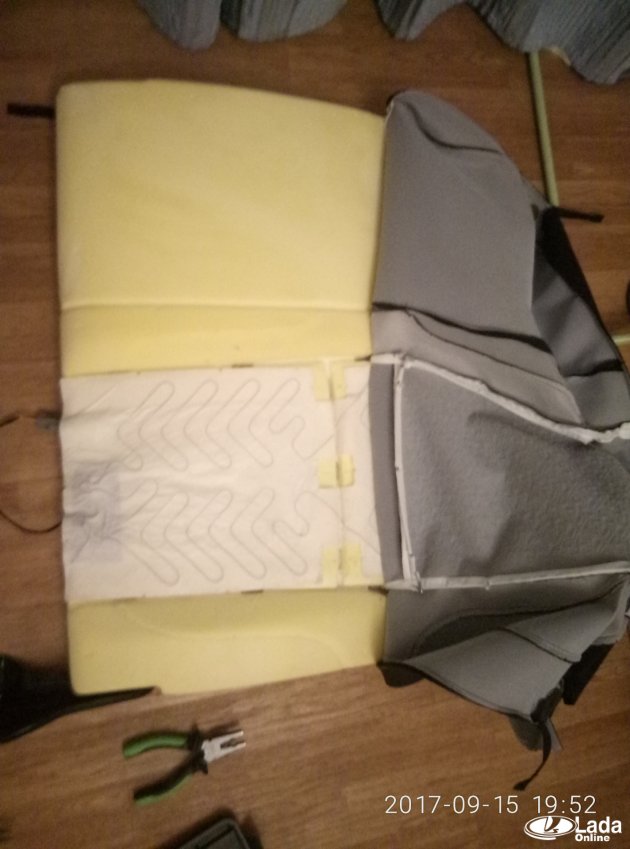

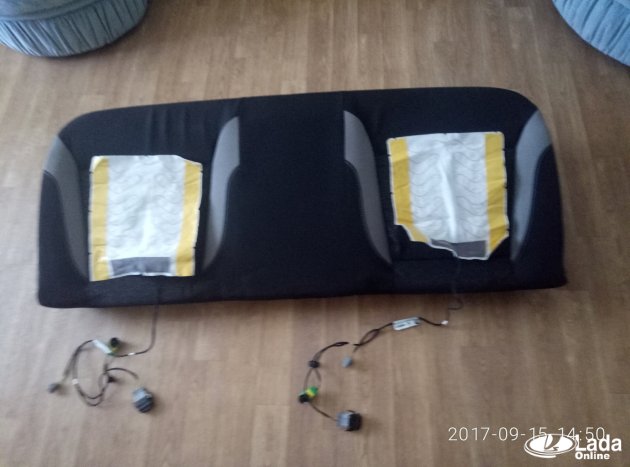

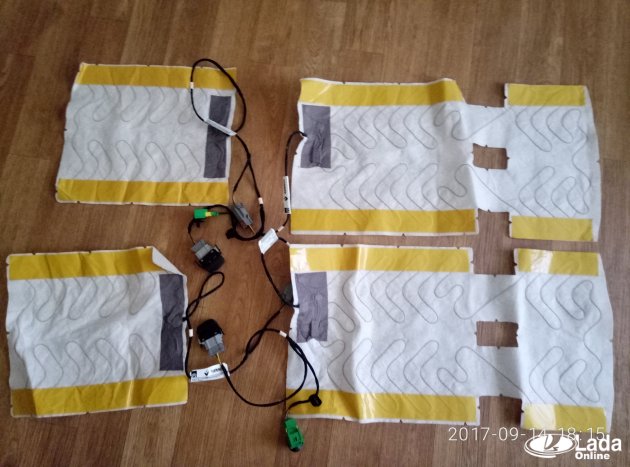

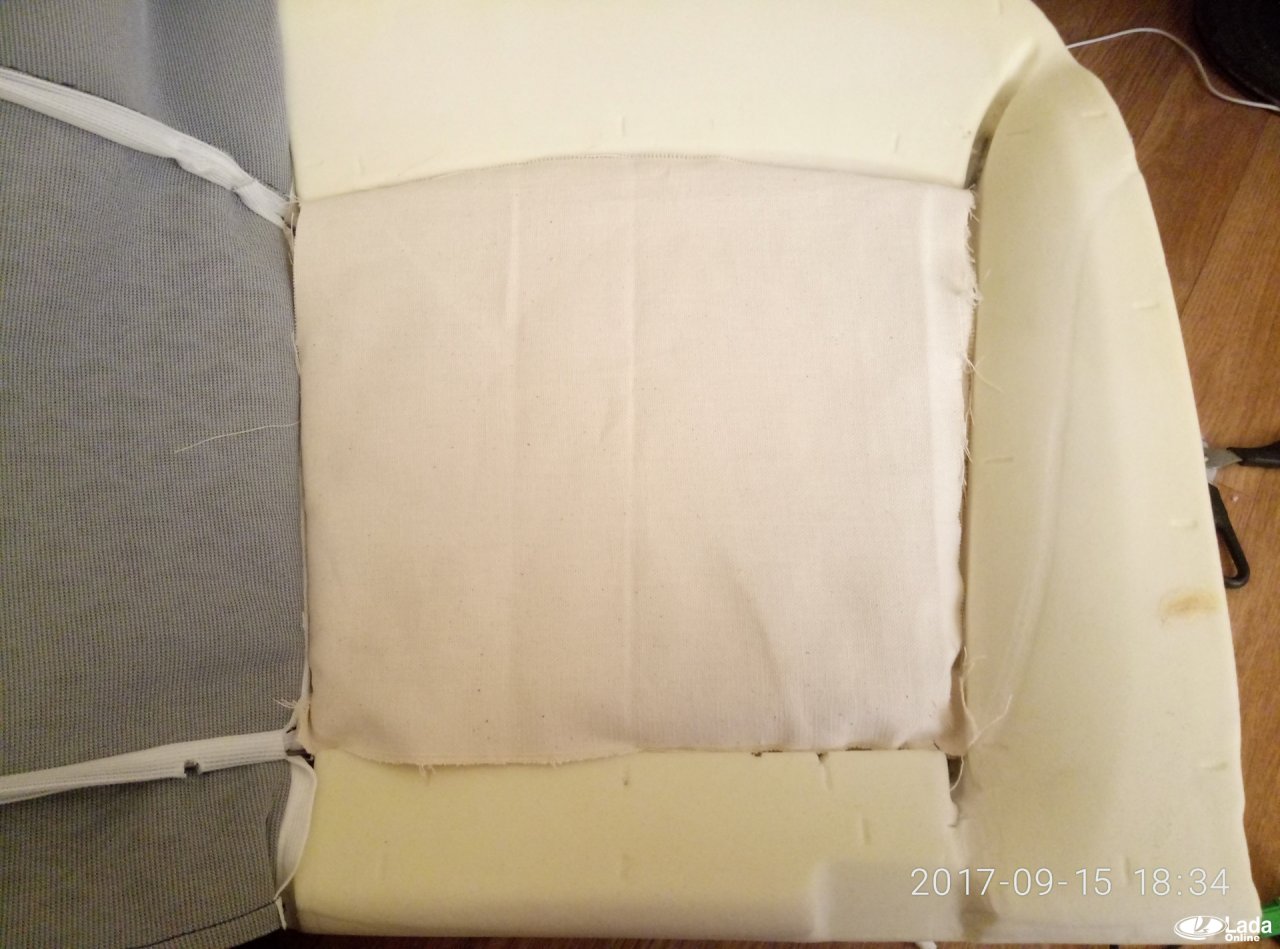

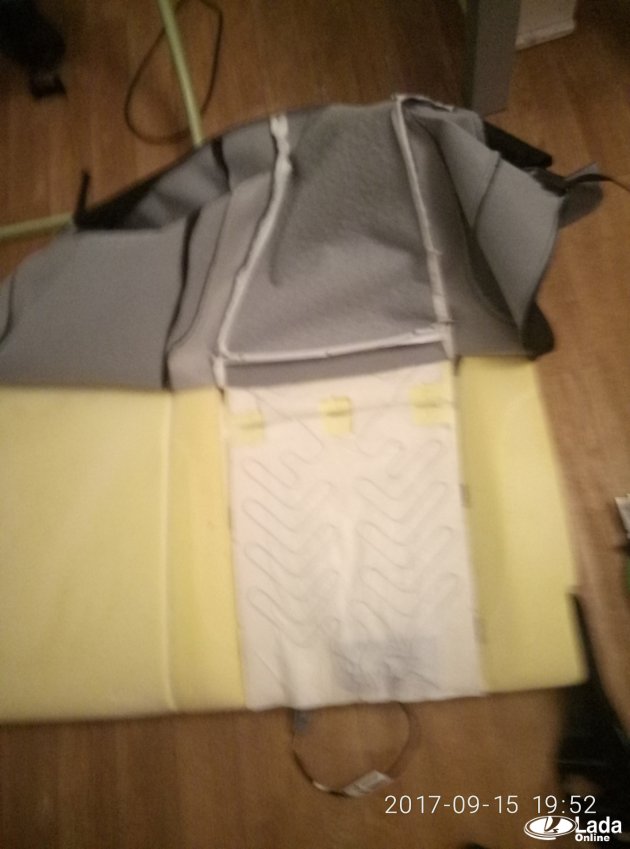

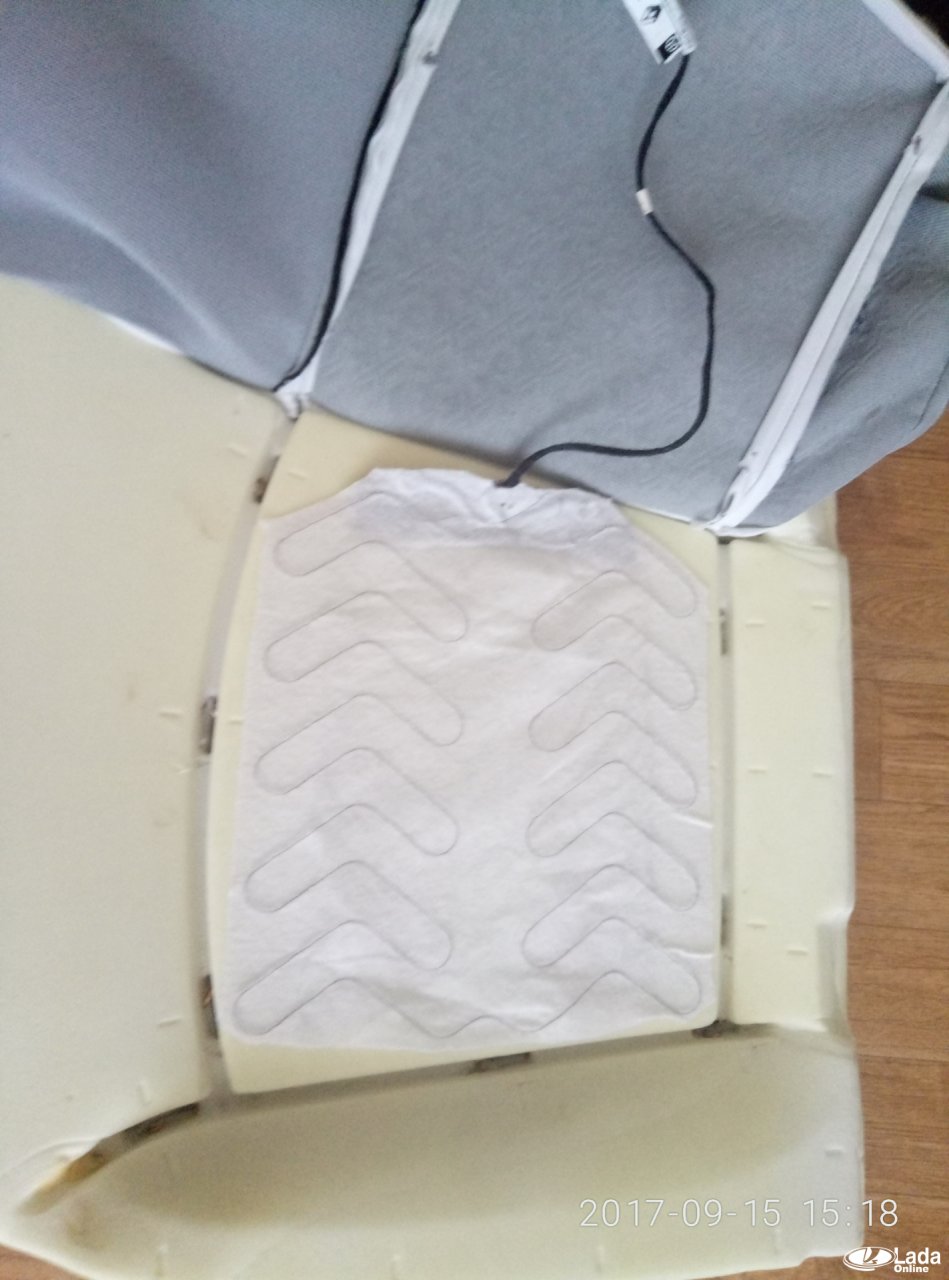

    3. Вставить подогревы в спинку и диван.

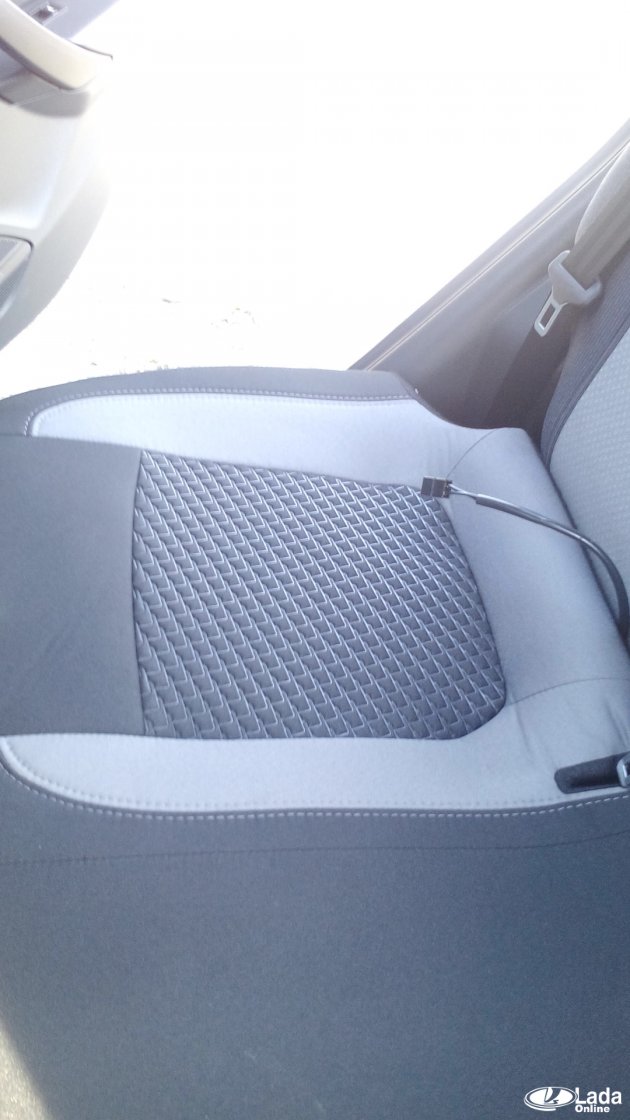

    4. Установить обшивку сидений в обратном порядке.

    сняли задний диван Лада Приорасняли обшивку заднего дивана Лада Приора

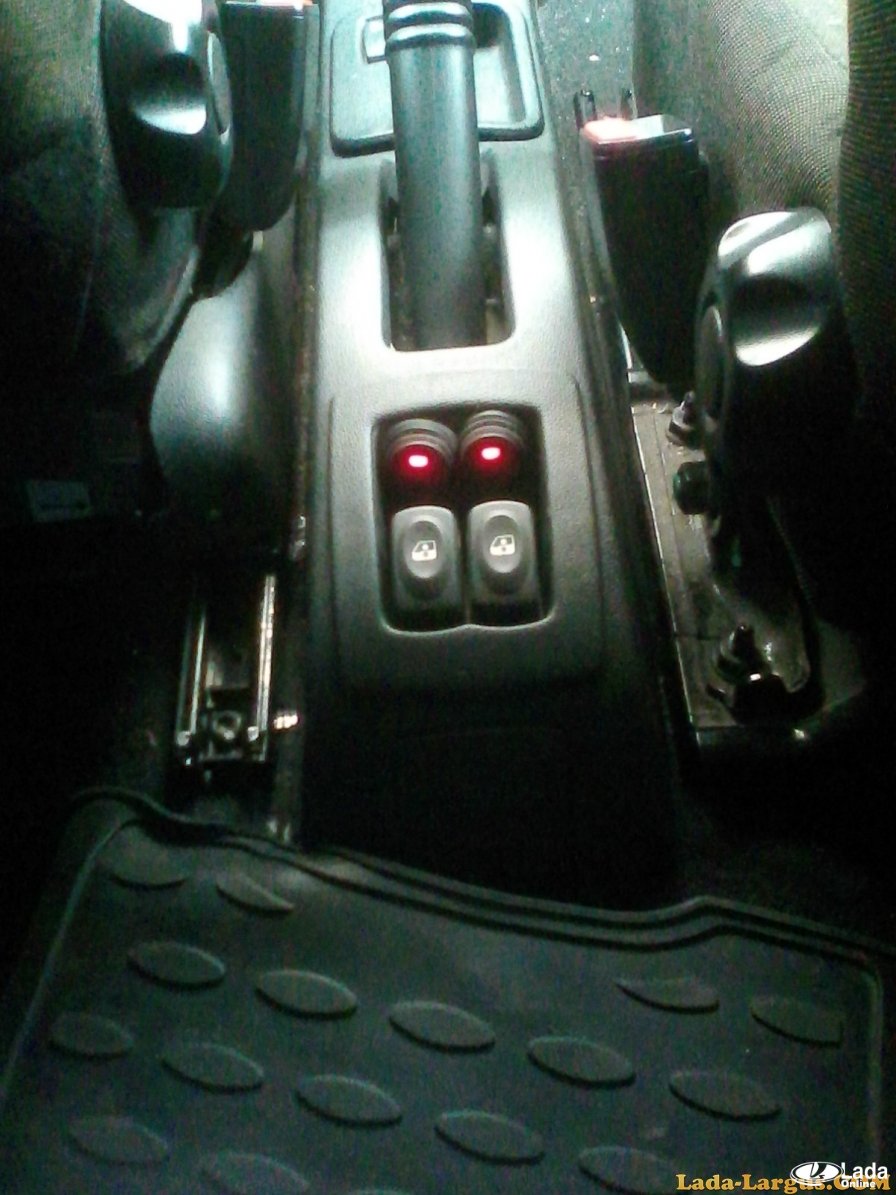

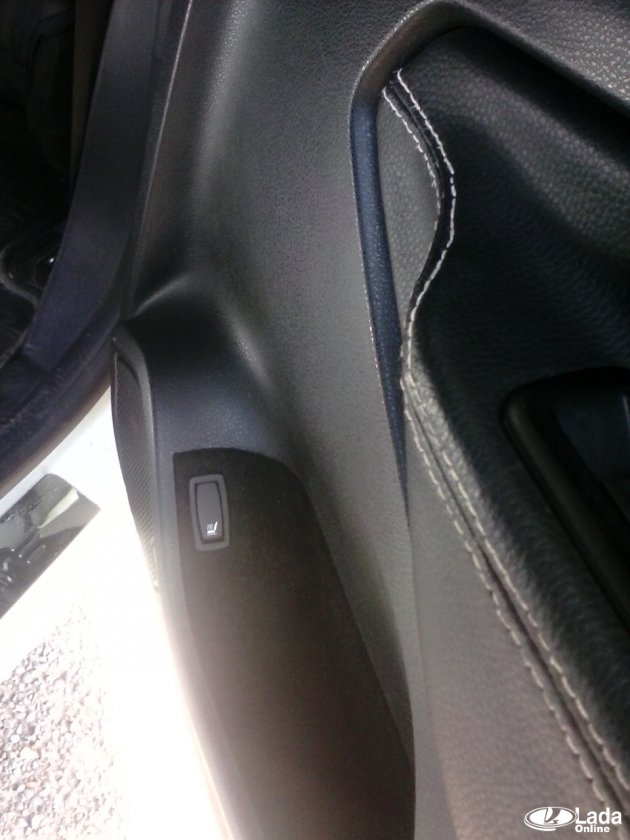

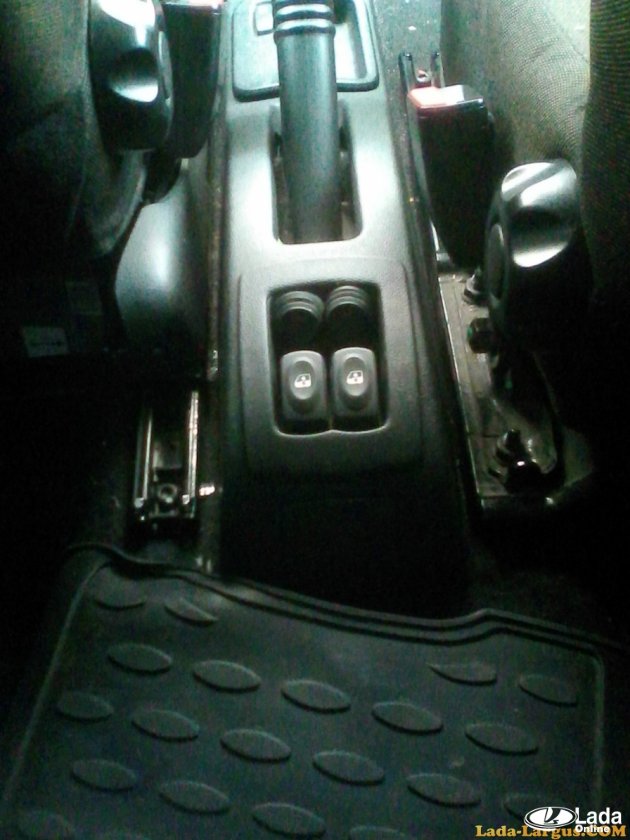

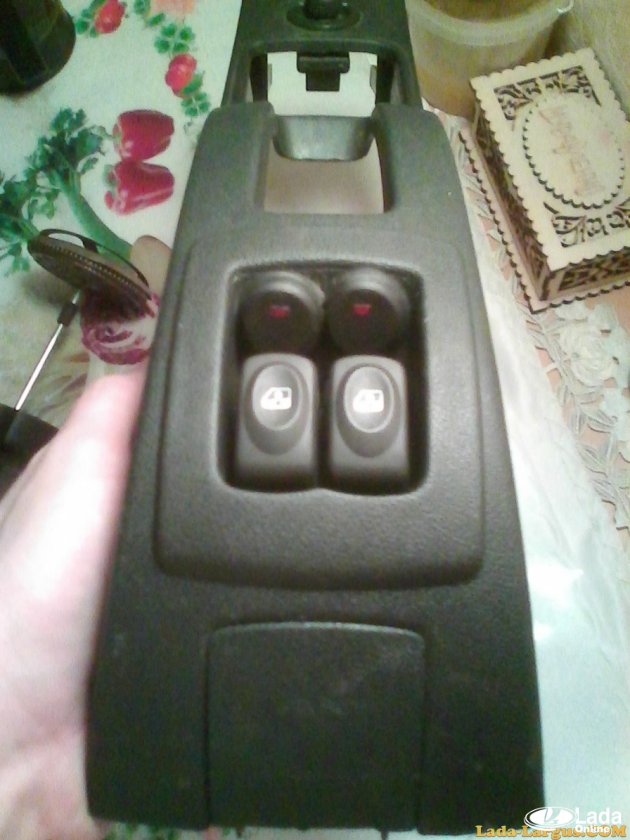

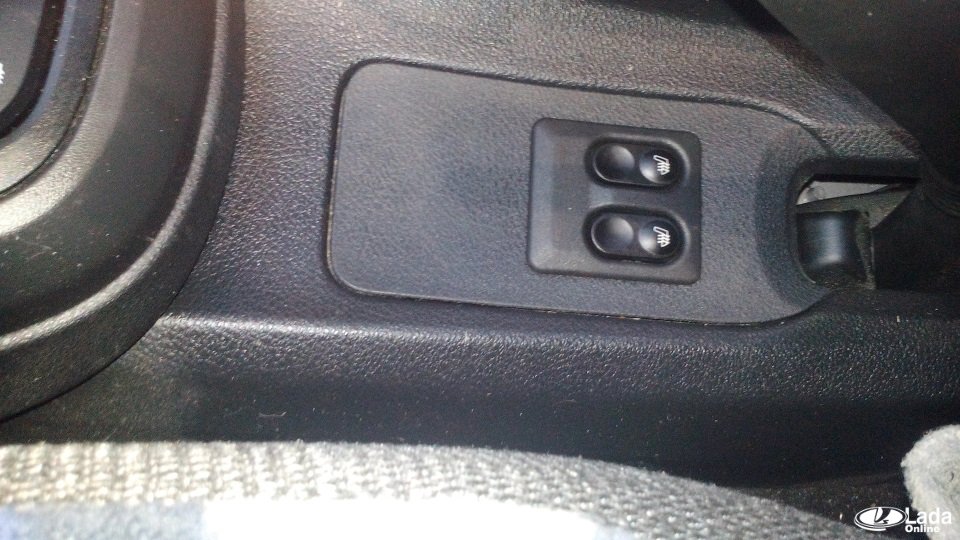

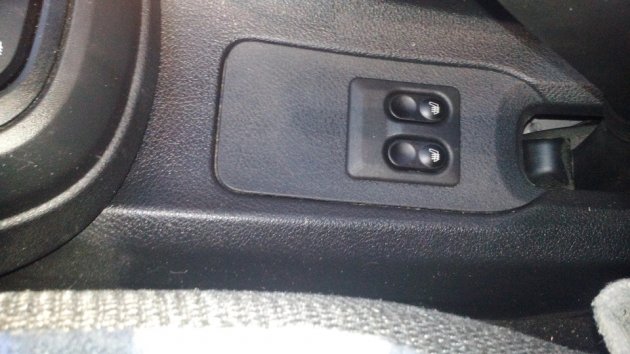

    Устанавливаем кнопки для подогрева задних сидений в удобном для вас месте. Например, в тоннеле пола.

    установка кнопок подогрева задних сидений в тоннель Лада Приора

    Подключение

    Схема подключения обогрева задних сидений:

    Схема подключения обогрева задних сидений

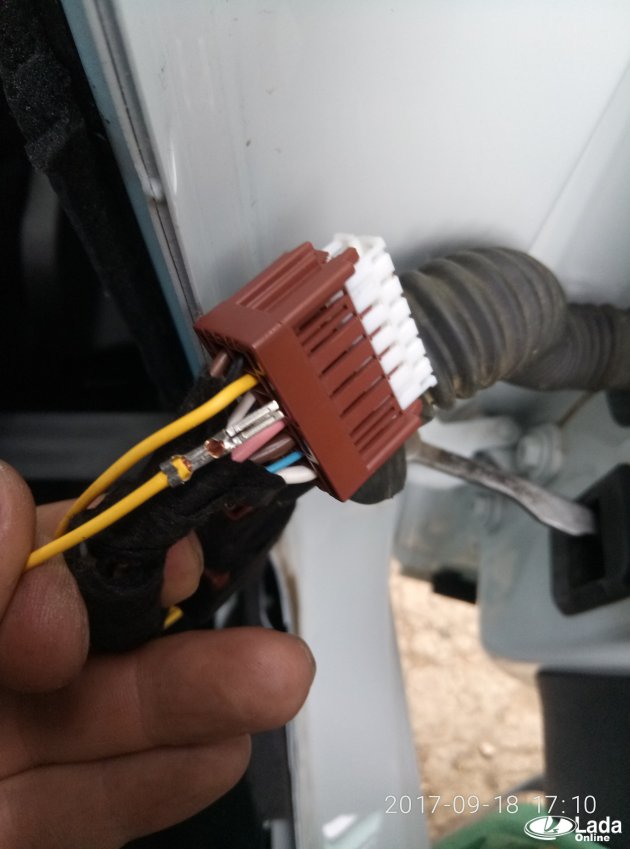

    Контакт «В» лучше брать с защищённой сильноточной цепи с предохранителем. Контакты «A» и «C» можно найти в плафоне освещения ЭРА-ГЛОНАСС, в разъеме ISO-магнитолы или прикуривателя. Перед началом подключения не забудьте отключить минусовую клемму аккумулятора.

    Напомним, ранее мы рассказывали, как на Lada Vesta и XRAY подключить обогрев стекол/зеркал к доп.каналу сигнализации, а также, как сделать включение подогрева лобового стекла через отдельную кнопку.

    Источник фото: бортовой журнал LadaRacing

    Ключевые слова: подогревы лада веста | подогревы lada xray | подогревы лада ларгус | подогревы лада приора | подогревы лада калина 2 | подогревы нива | подогревы лада гранта | подогревы лада калина | сиденья лада веста | сиденья lada xray | сиденья лада ларгус | сиденья лада калина 2 | сиденья лада гранта | сиденья лада калина | сиденья лада приора | сиденья нива | аксессуары лада веста | аксессуары lada xray | аксессуары лада гранта | аксессуары лада калина 2 | аксессуары лада ларгус | аксессуары лада приора | аксессуары лада калина | аксессуары нива | универсальная статья

    2
    нравится
    0
    не нравится
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Будете ли вы устанавливать обогрев задних сидений?


    Похожие материалы
  • Где находится реле подогрева сидений на «люкс»
  • Подсветка кнопок подогрева сидений Лада Ларгус и XRAY
  • Ремонт подогрева сидений Лада Ларгус

  • Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: Напишите цифрой «три тысячи сто пятьдесят четыре»

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

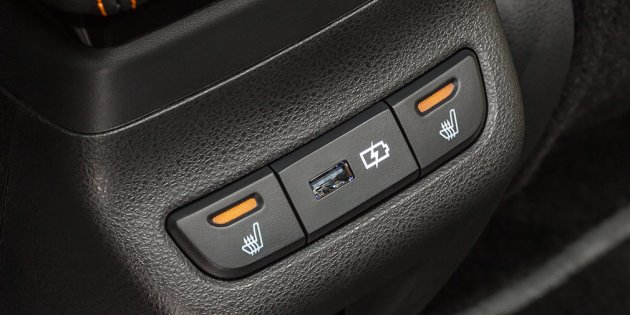

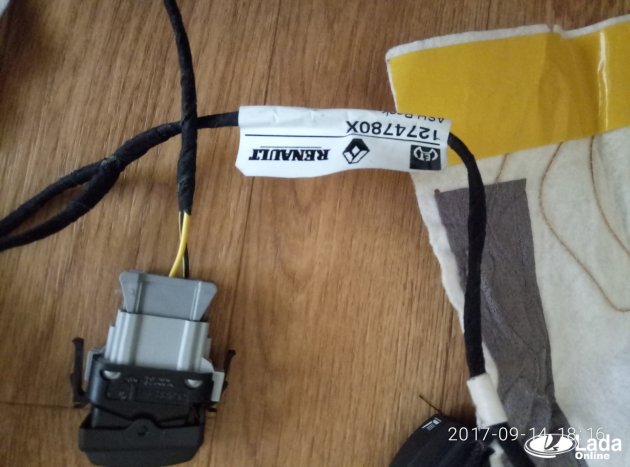

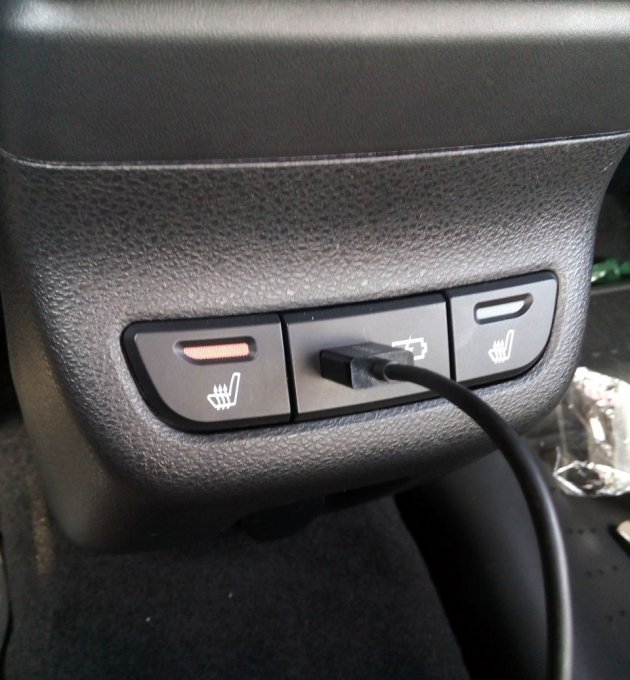

    1. Подключение заднего подогрева сидений к нефиксируемым кнопкам (Lada Vesta с бокс-подлокотником):

      Артикул самих кнопок — 8450031050, 8450031050 и USB-розетки — 8450031052. AX3782 — разъемы для кнопок подогрева.
      AX3406 — разъемы для реле 23.3777. Реле использовал для включения/отключения элементов обогрева.
      Если не найдете разъем-вилку на USB-зарядки, то подойдет BLS-гнездо на 4 контакта.

      Схема подключения:

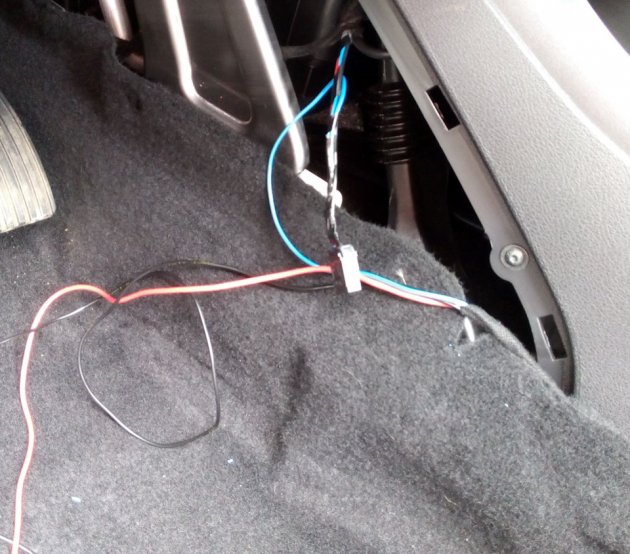

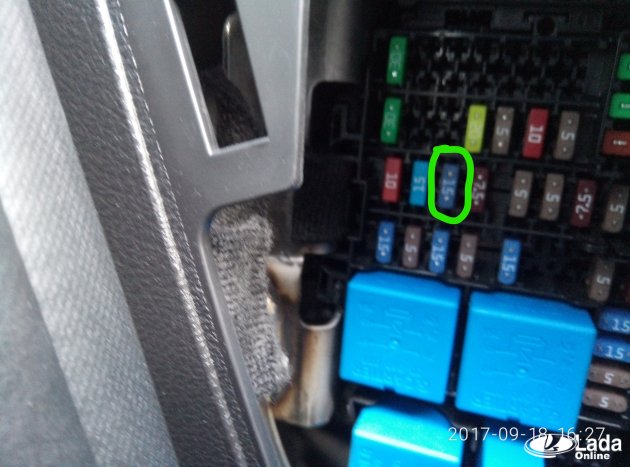

      Про подключение проводов. +12В для нагрузки взял напрямую из блока предохранителей в салоне от F5, точка подключения до предохранителя F5.
      +12В разрешающий взял с предохранителя F27.

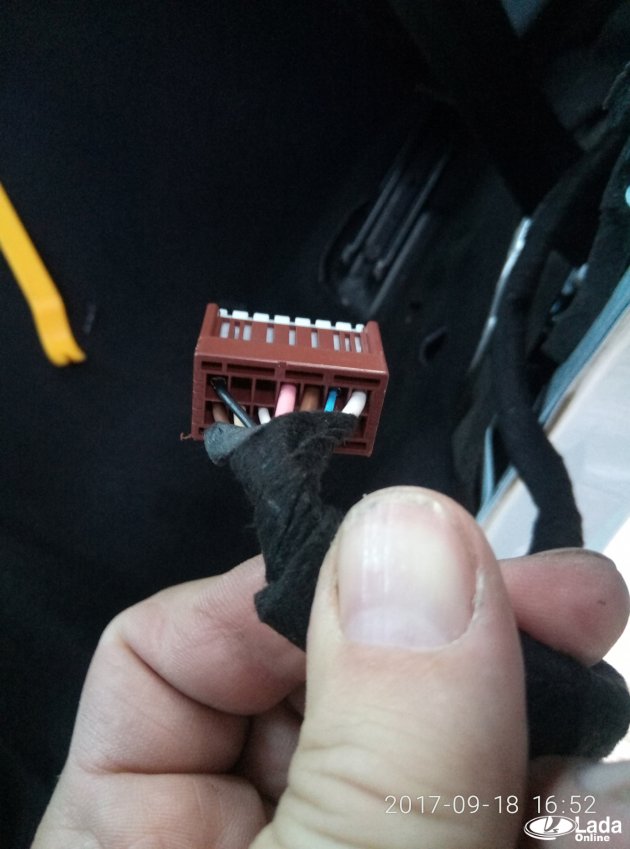

      +12В подсветки взял с голубого провода разъема прикуривателя

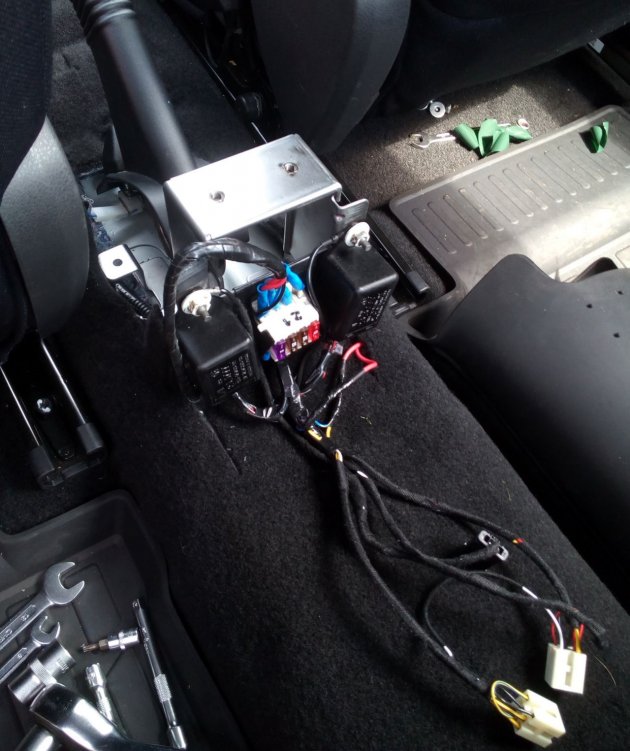

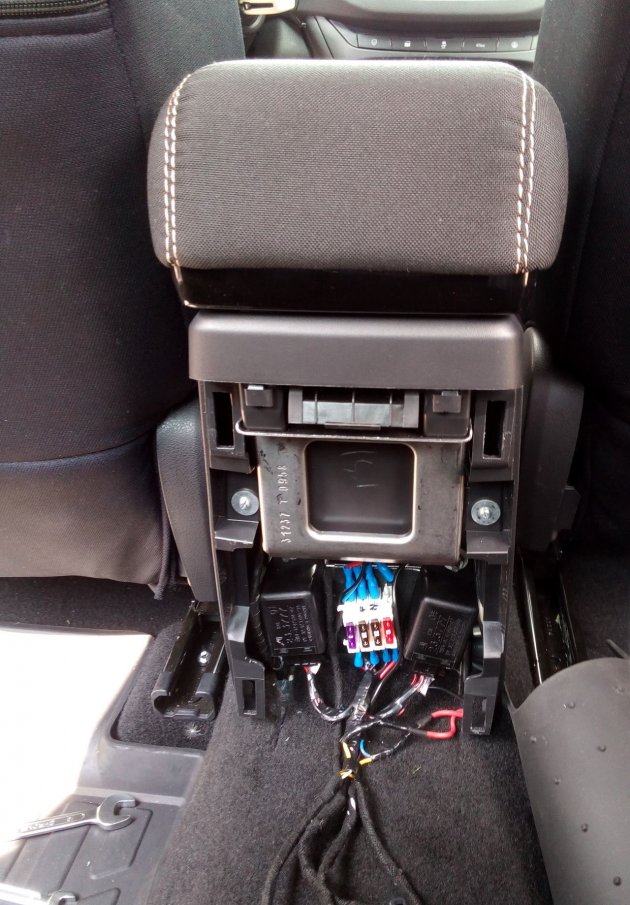

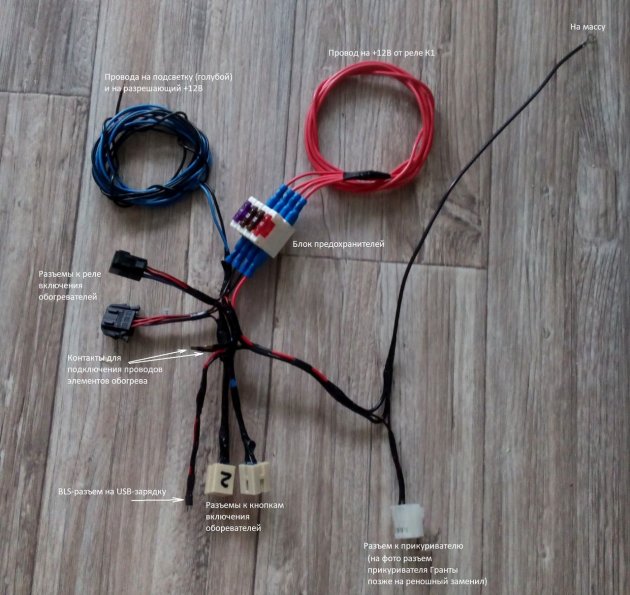

      Такой вот жгут-паук, который будет размещен в подлокотнике.



      Элементы обогрева от 2110 — 900р (давненько уже брал)
      Реле 2шт — 450р + разъему к ним — 100р
      Кнопки для обогрева — 2шт — 450р + разъемы к ним 80р
      USB-зарядка — 800р
      Блок предохранителей + предохранители — 250р
      Прикуриватель + разъем к нему — 500р

      https://www.drive2.ru/l/506952926804050733/
      Ответить

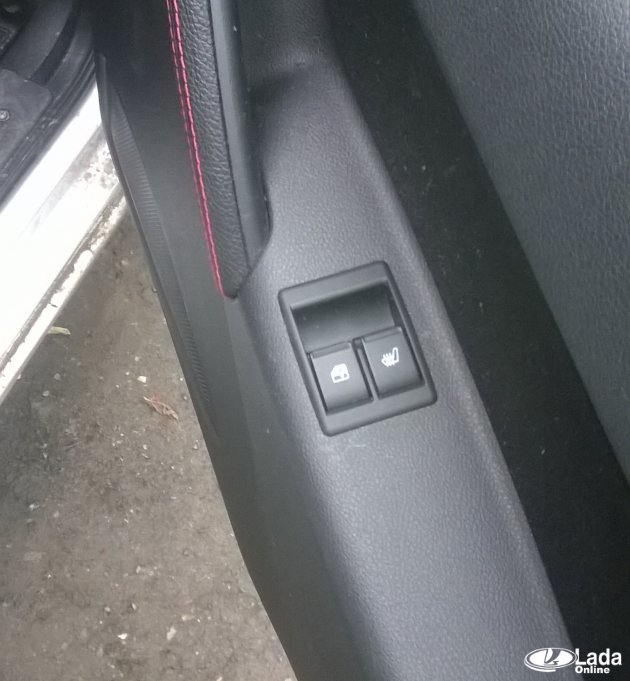

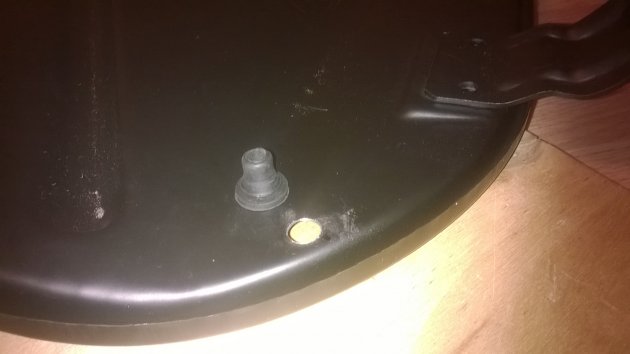

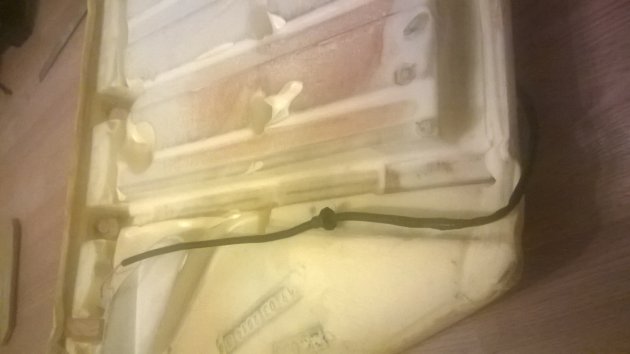

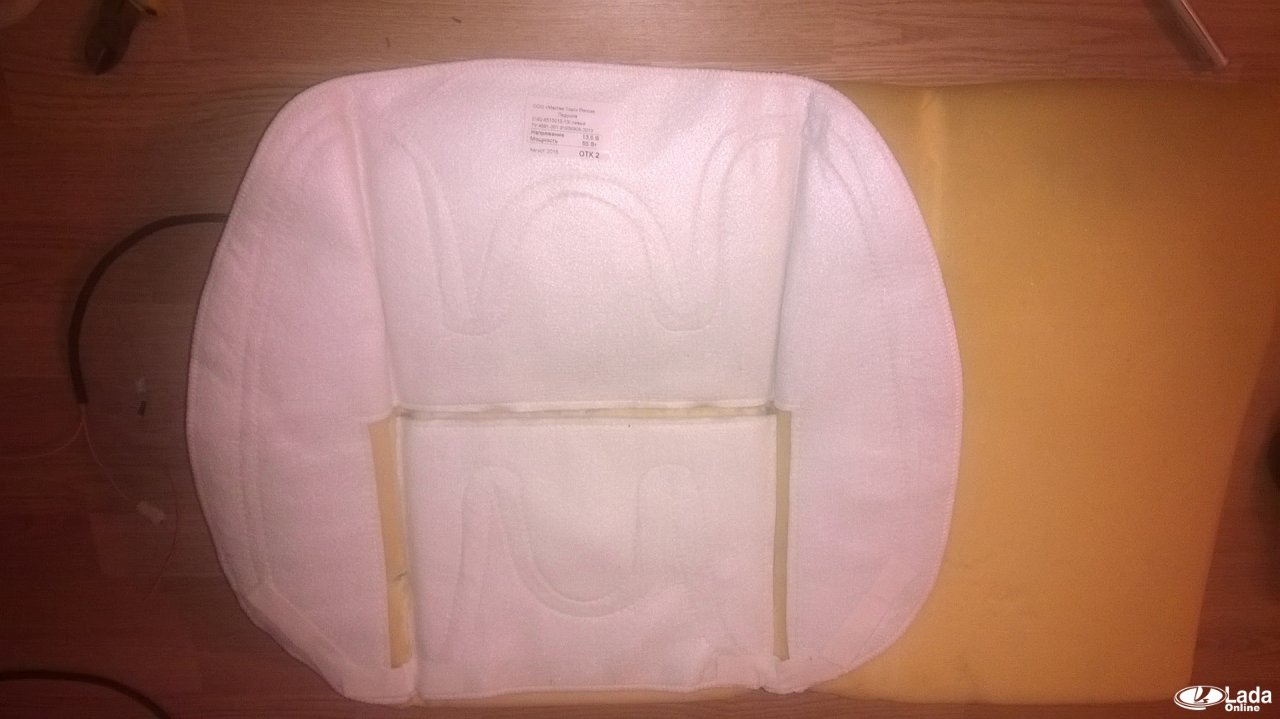

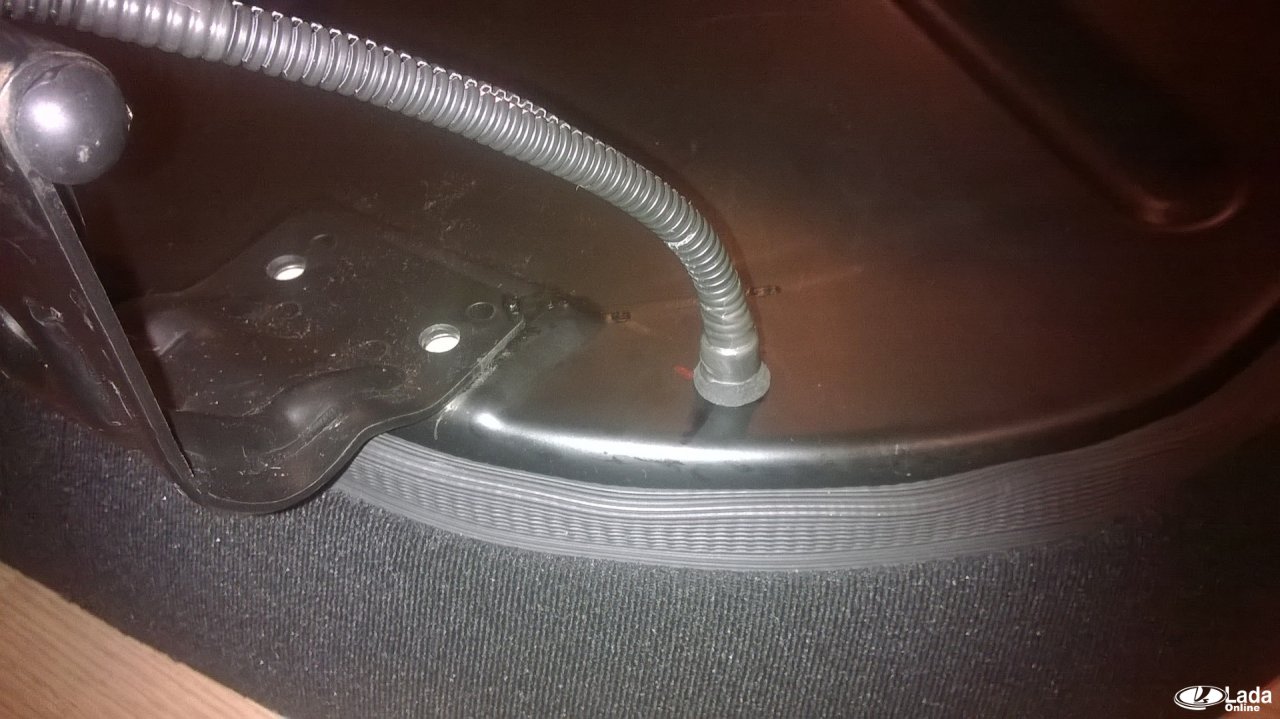

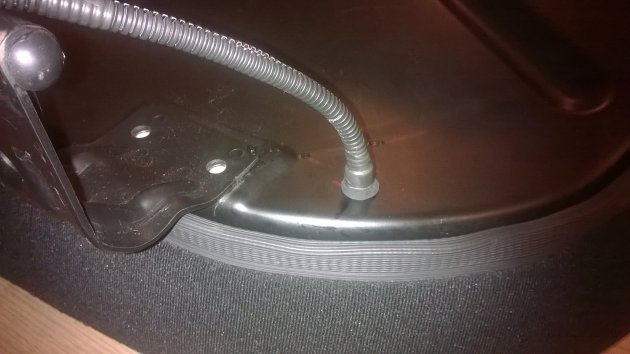

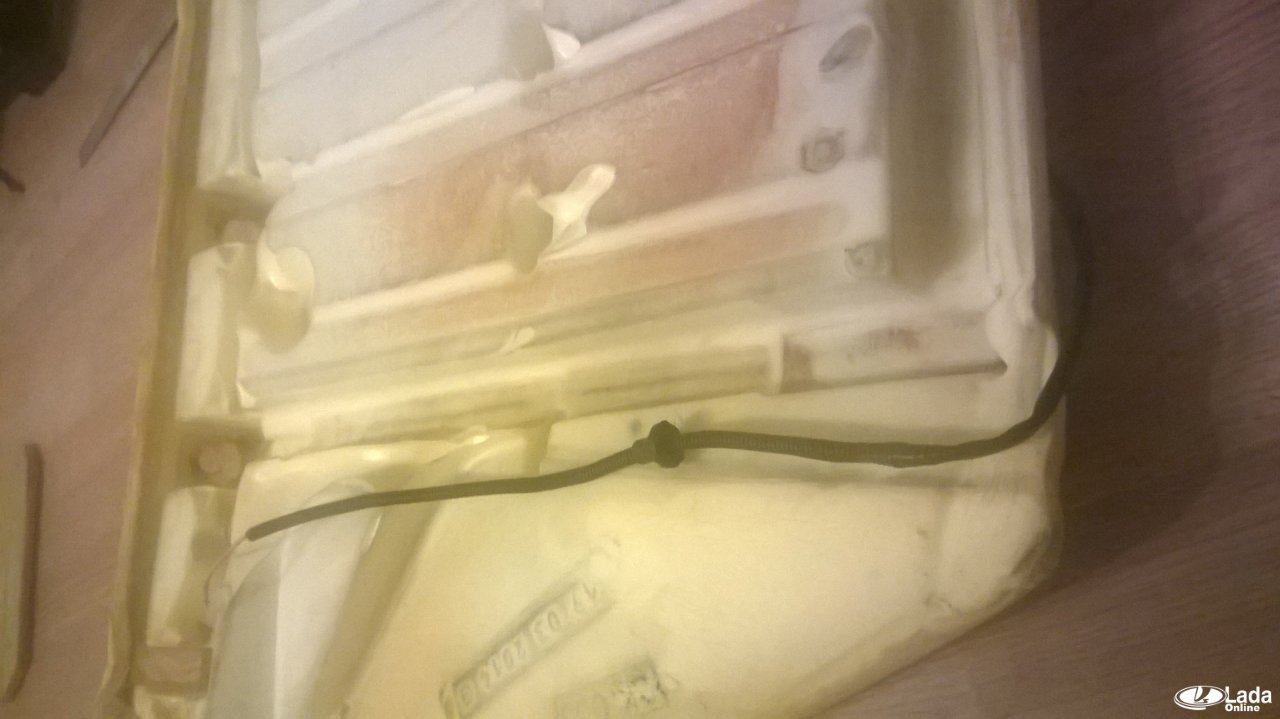

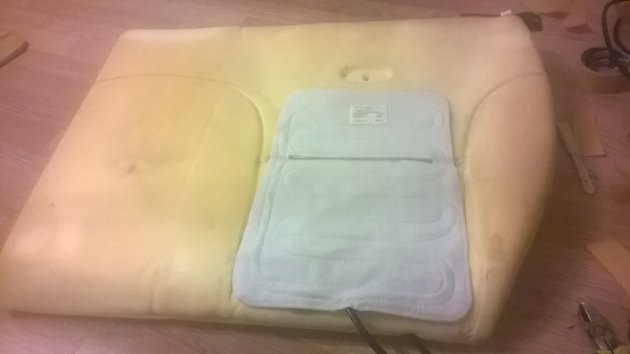

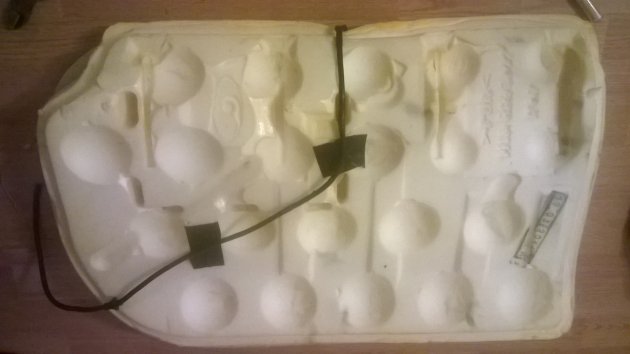

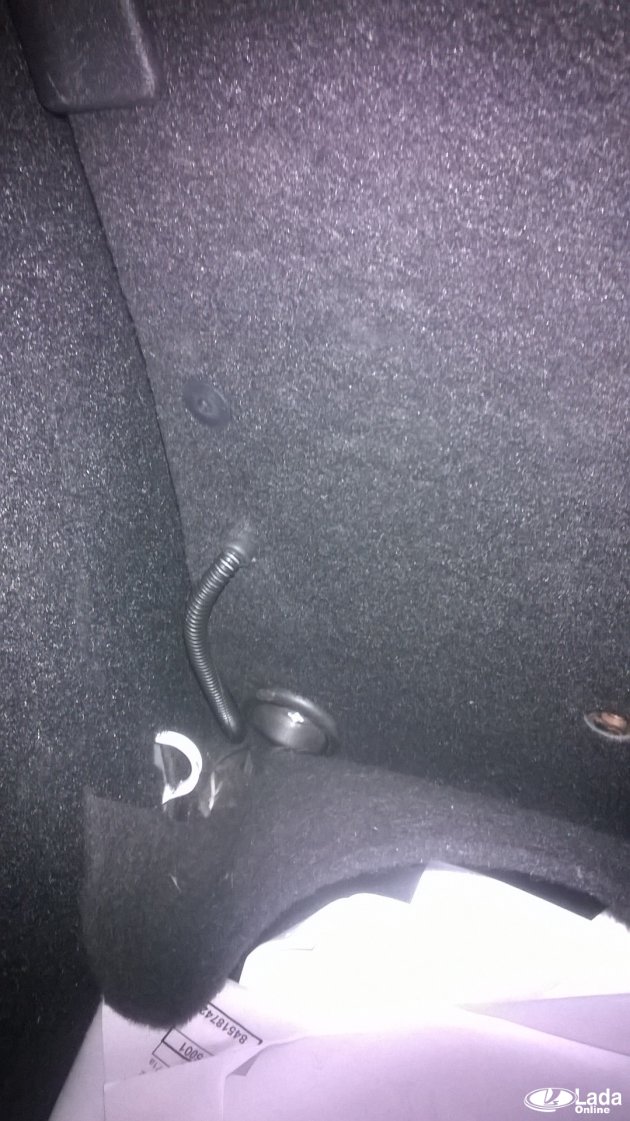

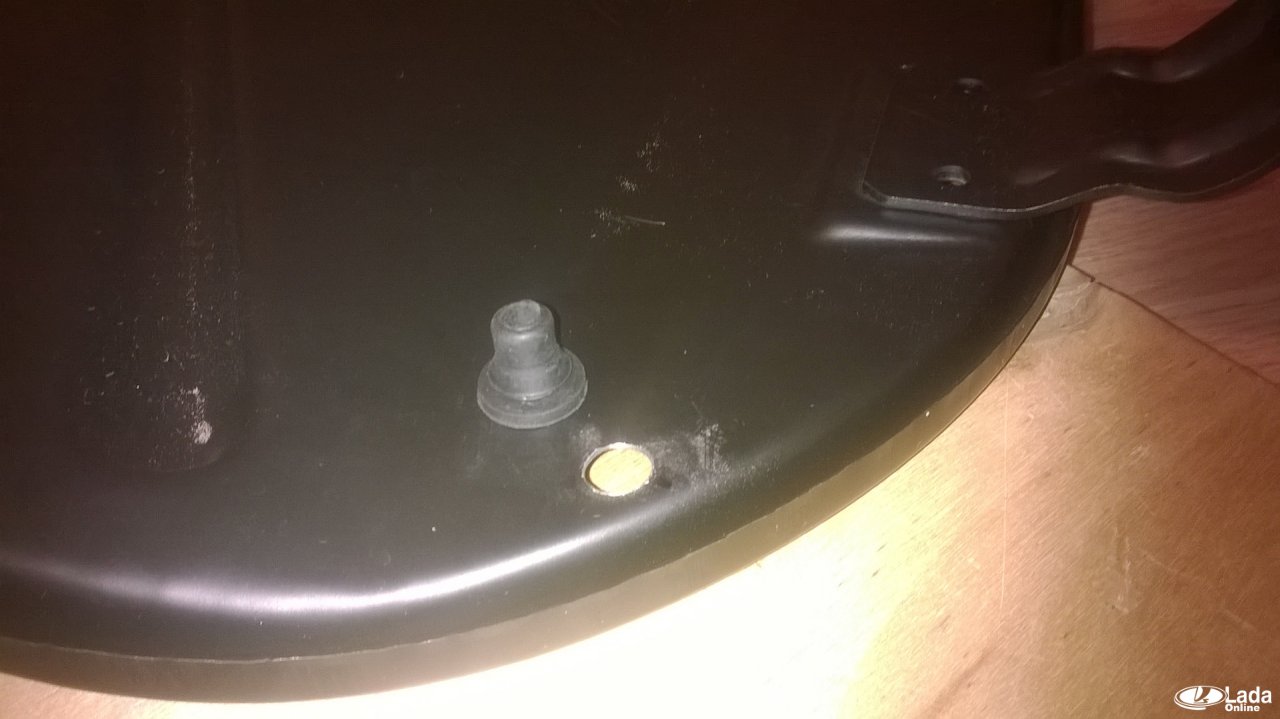

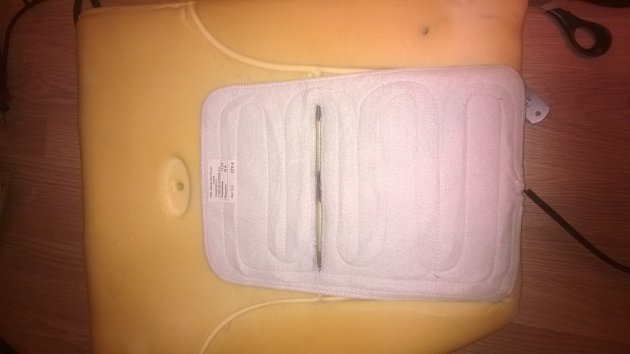

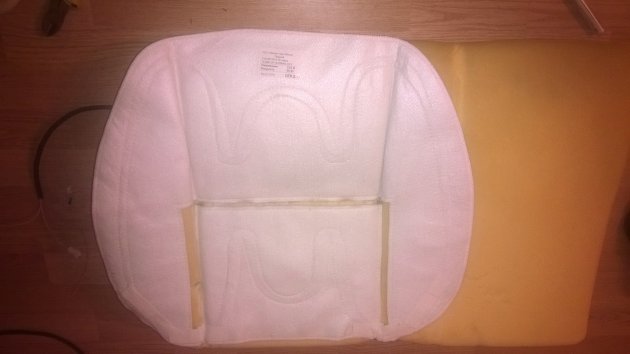

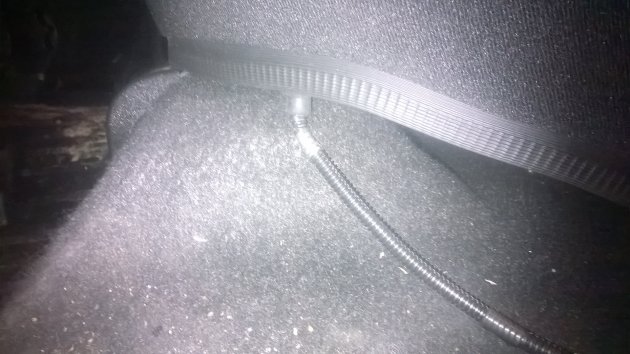

    2. Установка обогрева задних сидений на Лада Калина:

      https://www.drive2.ru/l/484303537027678958/
      Ответить
    3. KIO, от замка зажигания возьмите.
      Ответить
    4. Откуда лучше брать силовой плюс?
      Ответить
    5. Подогрев задних сидений Lada XRAY

      https://www.drive2.ru/l/483559992289395359/
      Ответить

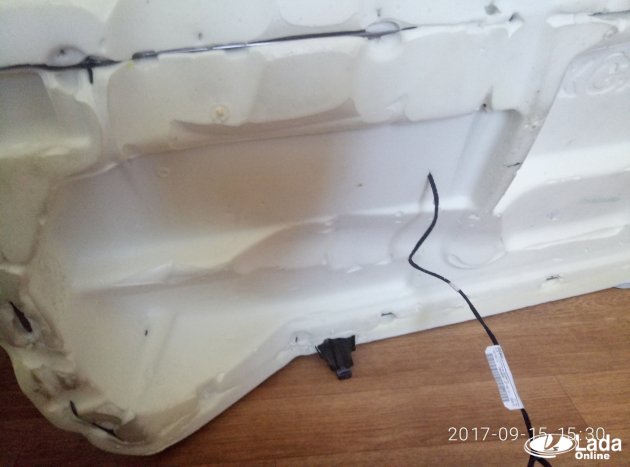

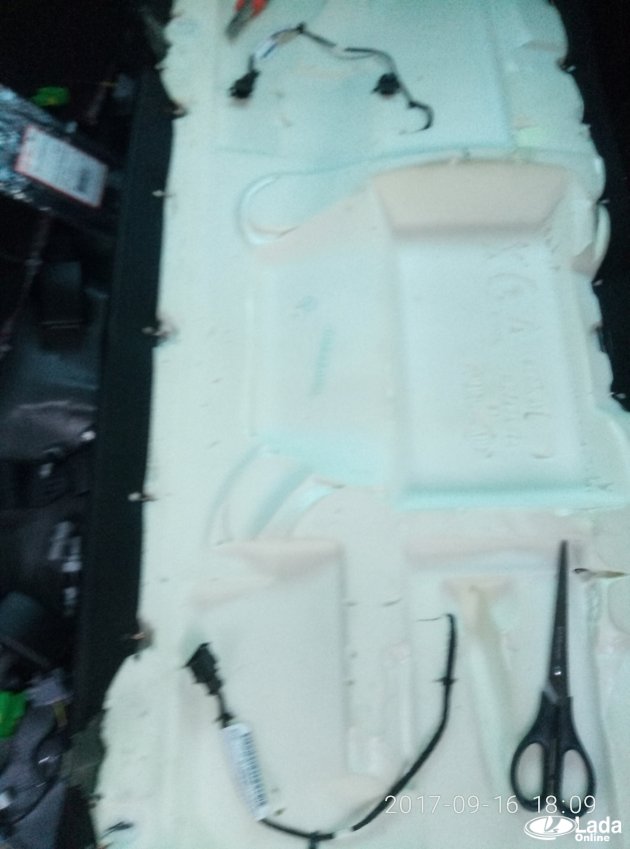

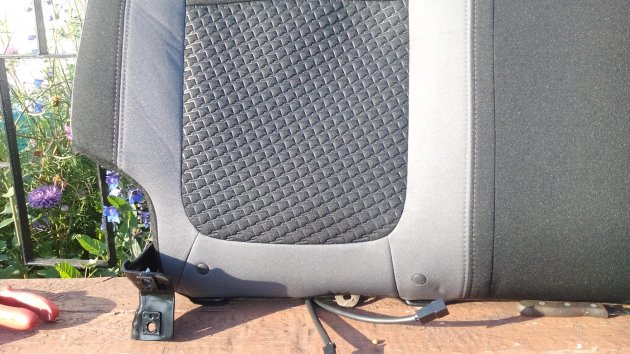

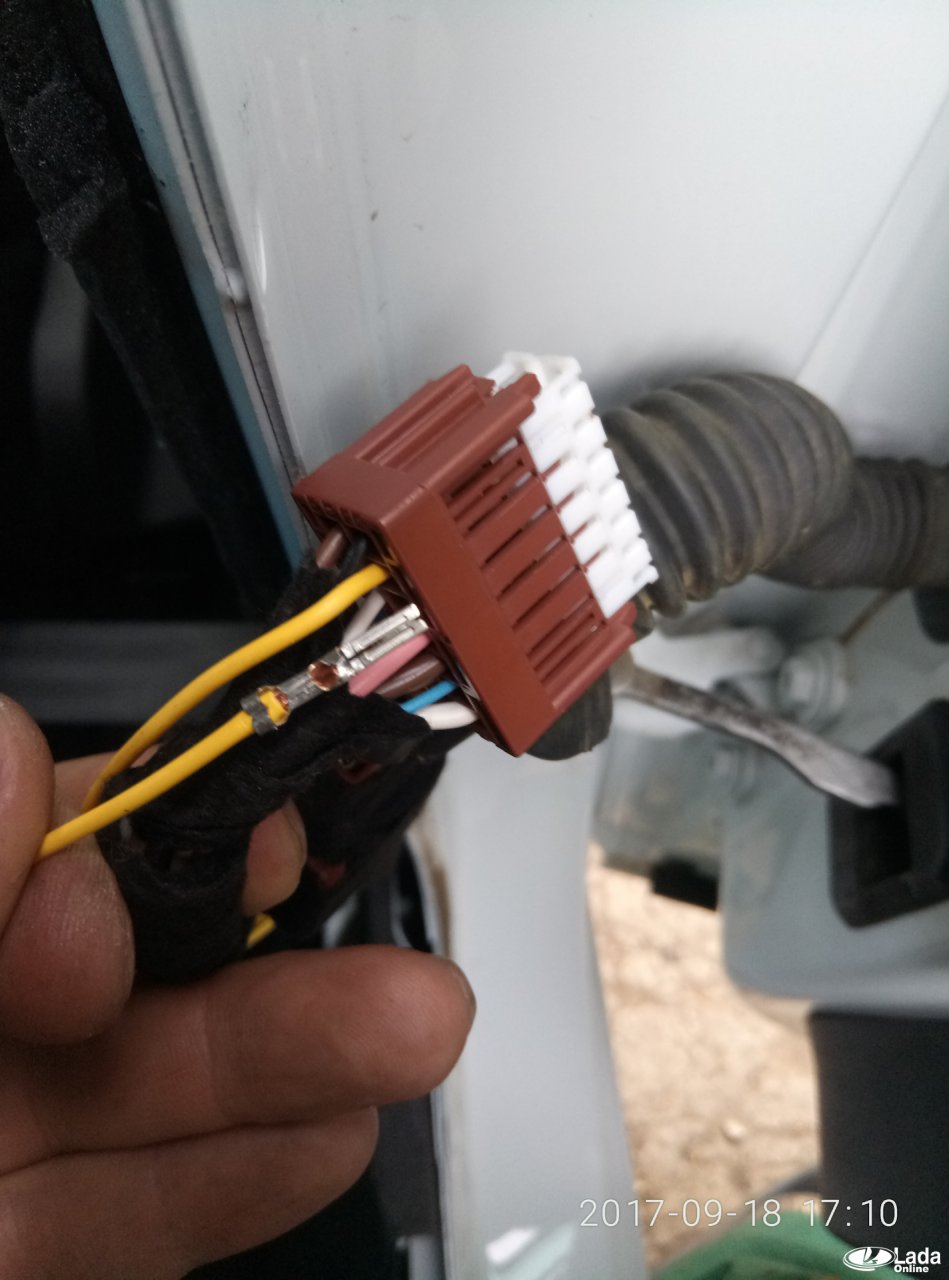

    6. Установка подогрева задних сидений на Лада Веста:

      https://www.drive2.ru/l/481219406911766552/

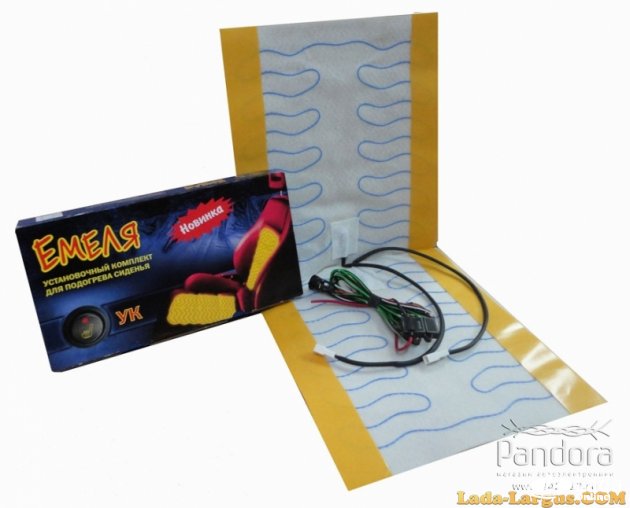

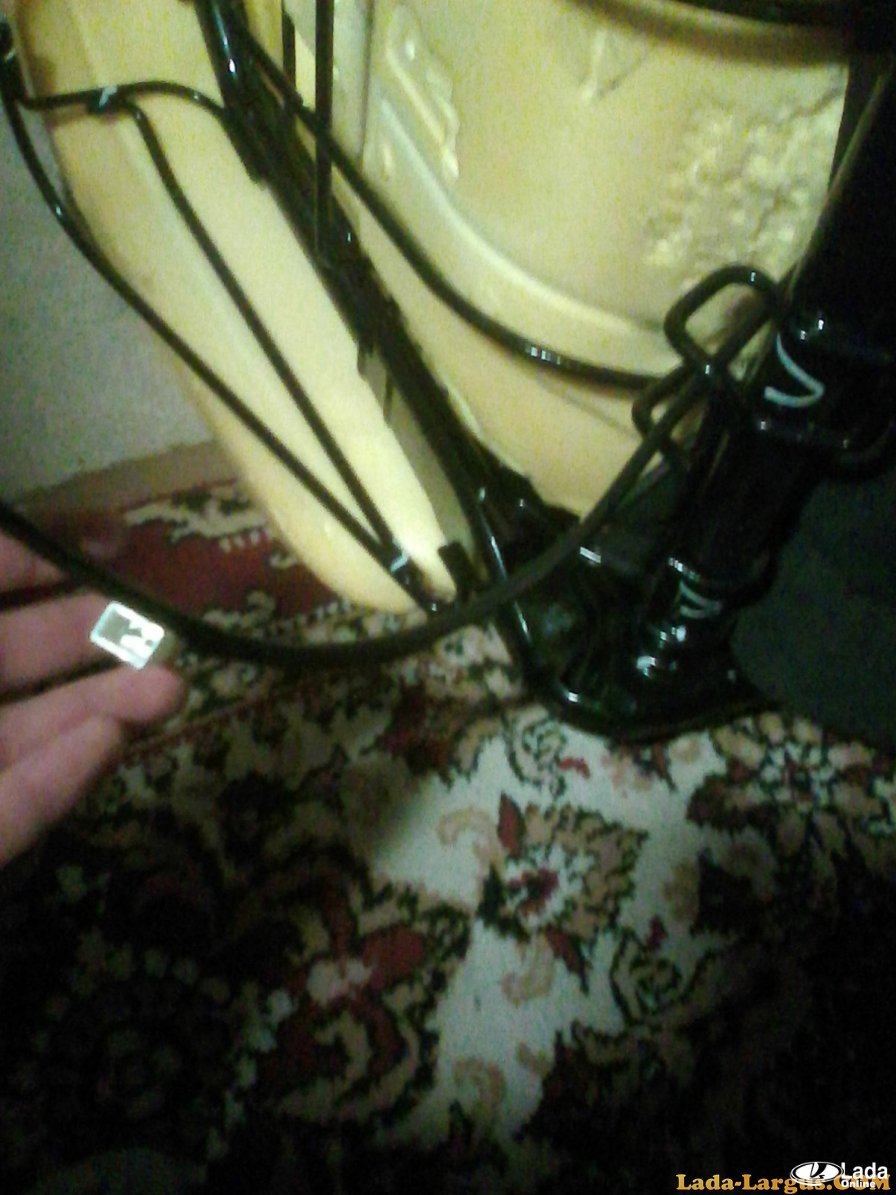

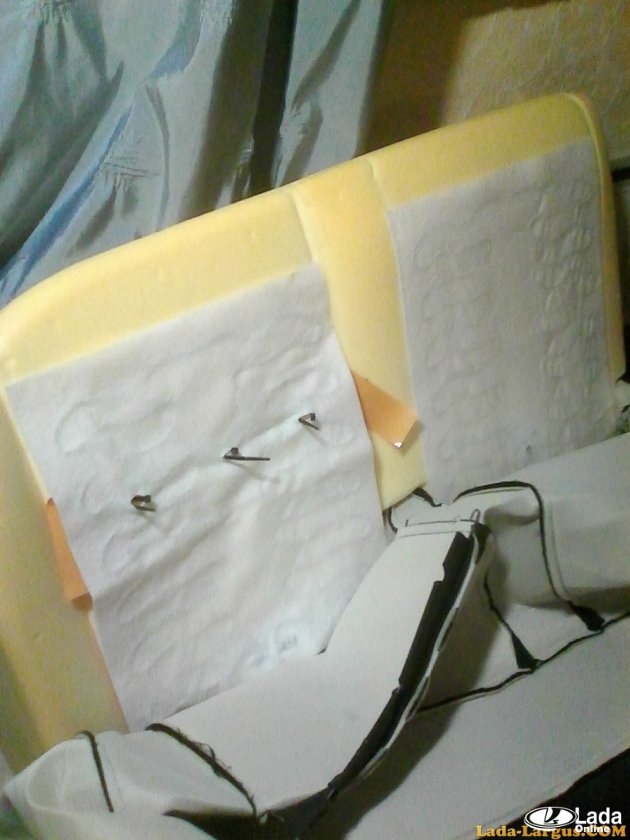

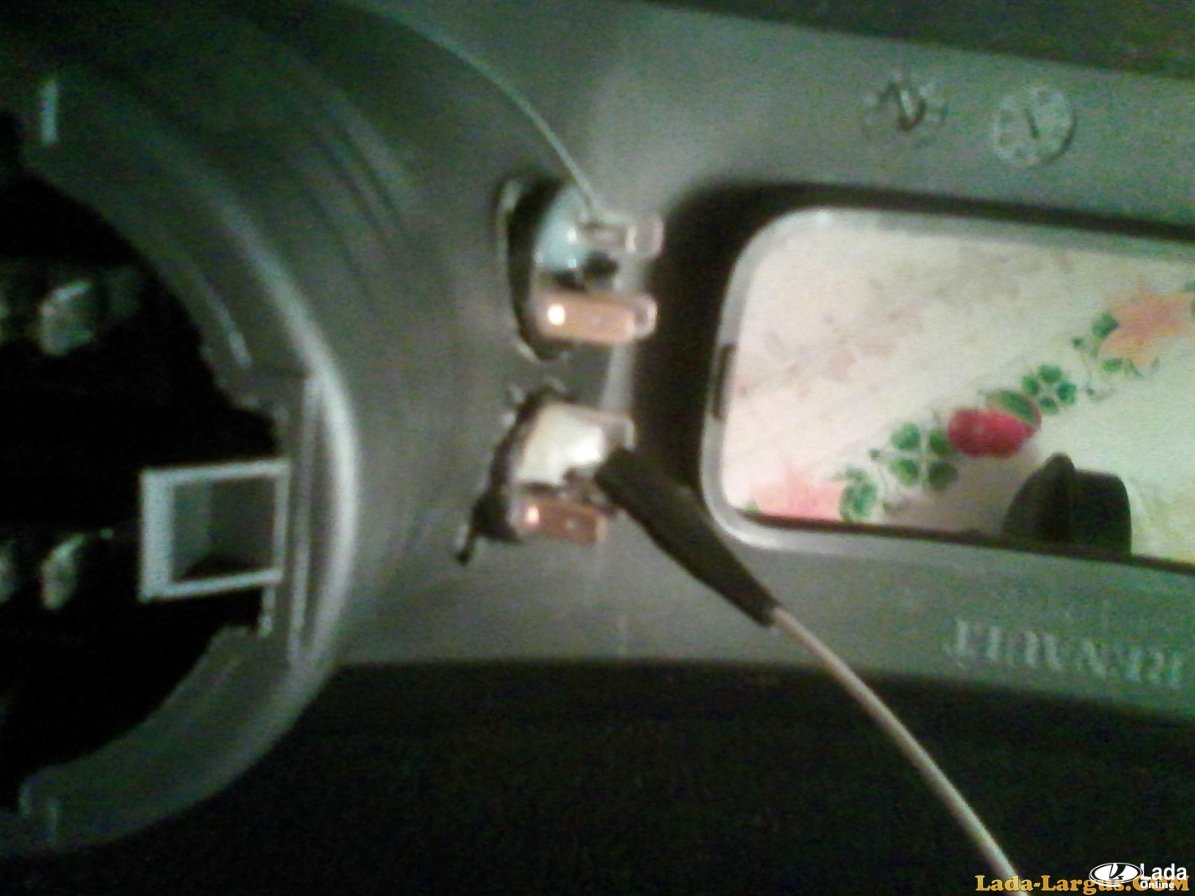

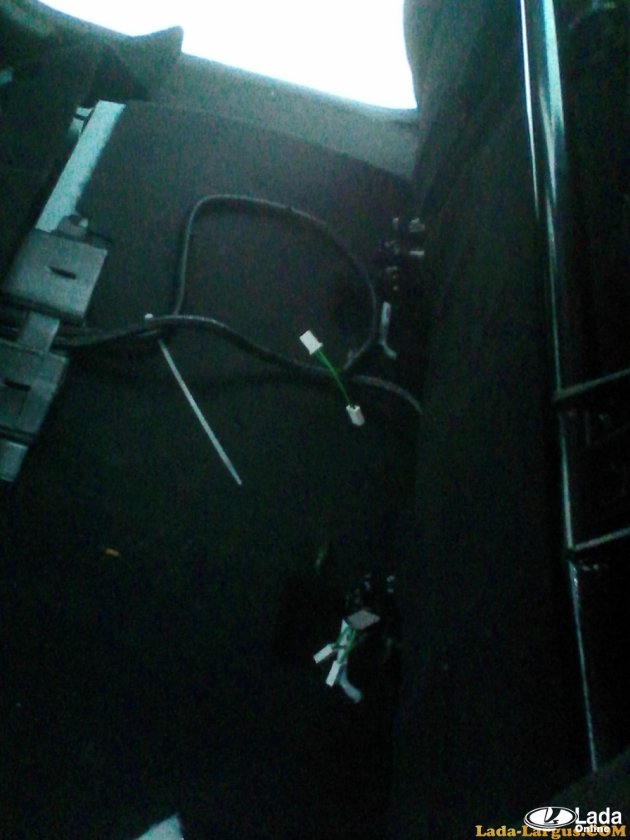

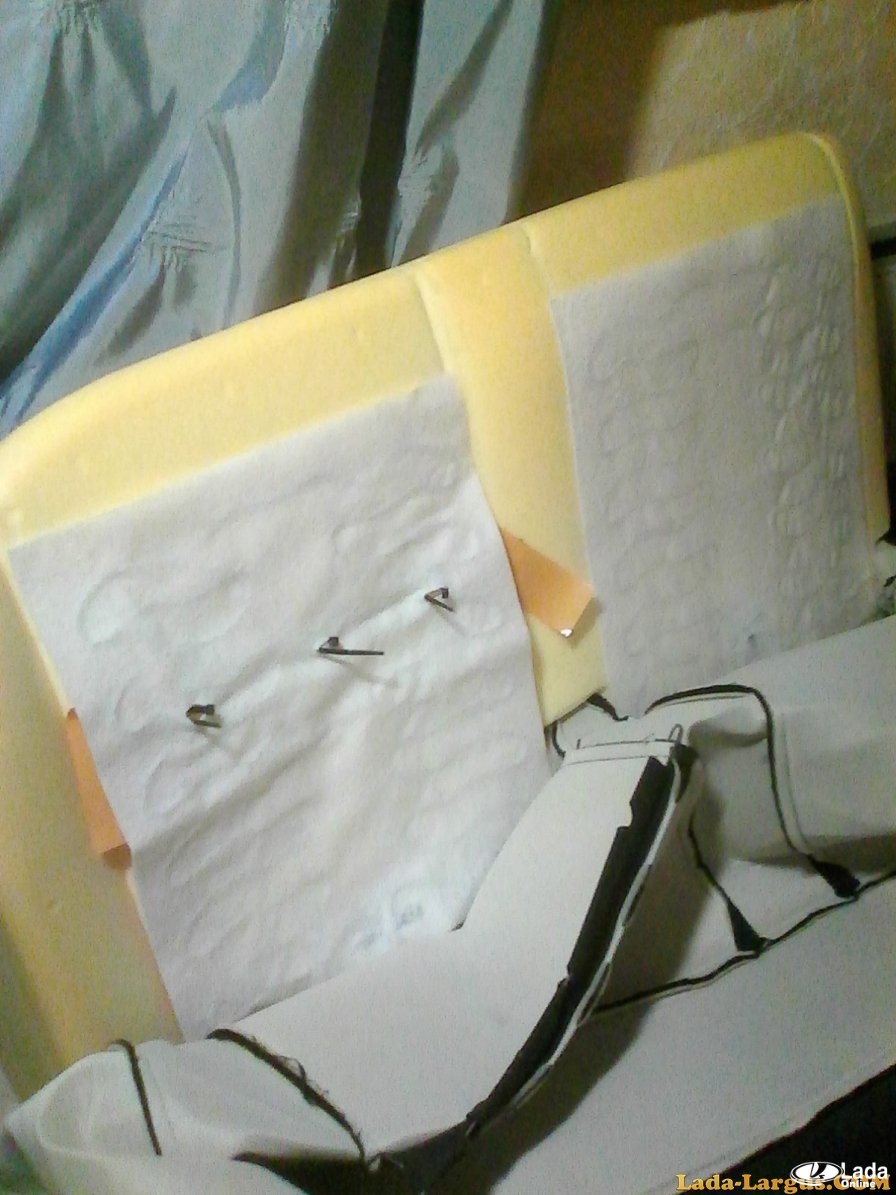

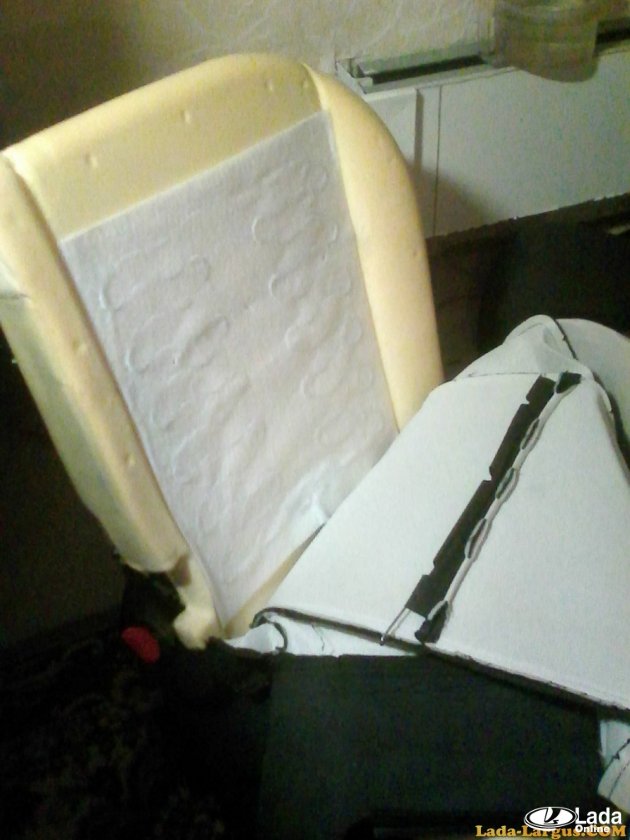

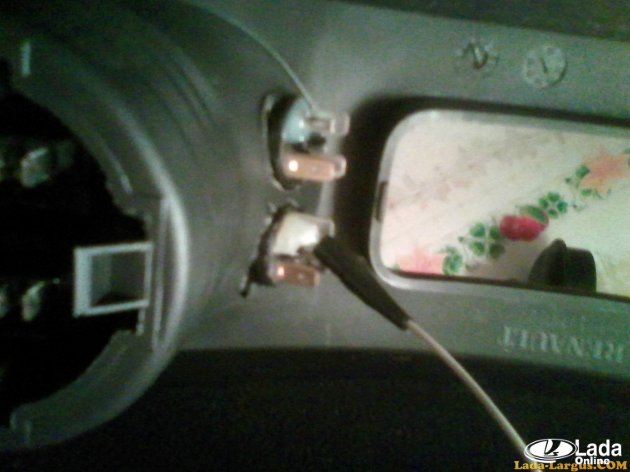

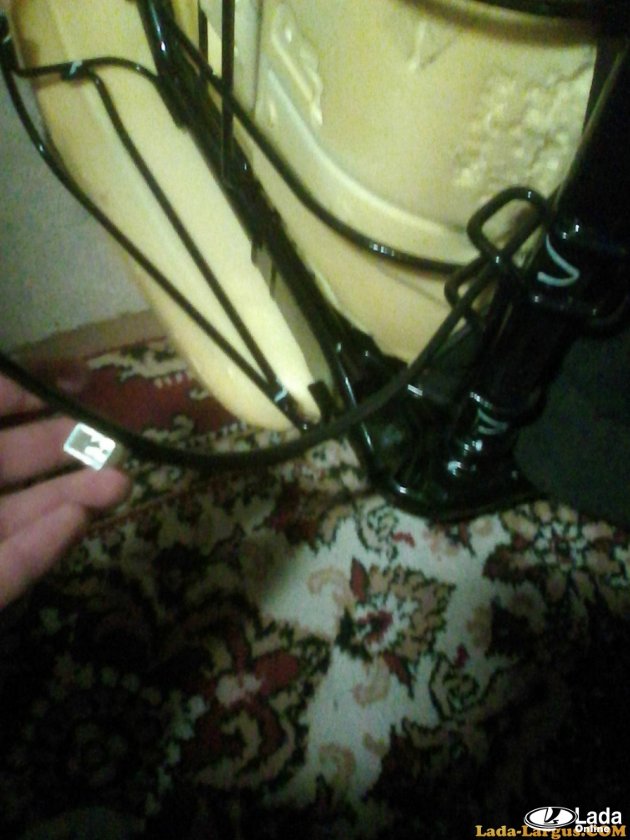

      Установка обогрева задних сидений на Лада Ларгус:

      http://www.lada-largus.com/blogs/remni-bezopasnosti-dlja-spjaschego-lezha-na-zadnem-sideni/ustanovka-podogreva-sidenii-na-vtoroi-rjad.html
      Ответить
