Как установить кнопку включения магнитолы, в обход замка зажигания на Lada Granta FL

15 июня 2023 Лада.Онлайн 18 219 11

На автомобилях Lada Granta FL магнитола работает только после первого поворота ключа в замке зажигания. Чтобы включить радиоприемник без использования ключа зажигания потребуется доработка, например, установить дополнительную кнопку для включения магнитолы.

Инструкцией поделился владелец Гранты ФЛ (sckh).

Потребуется:

реле 4-х контактное
диод 1N4007

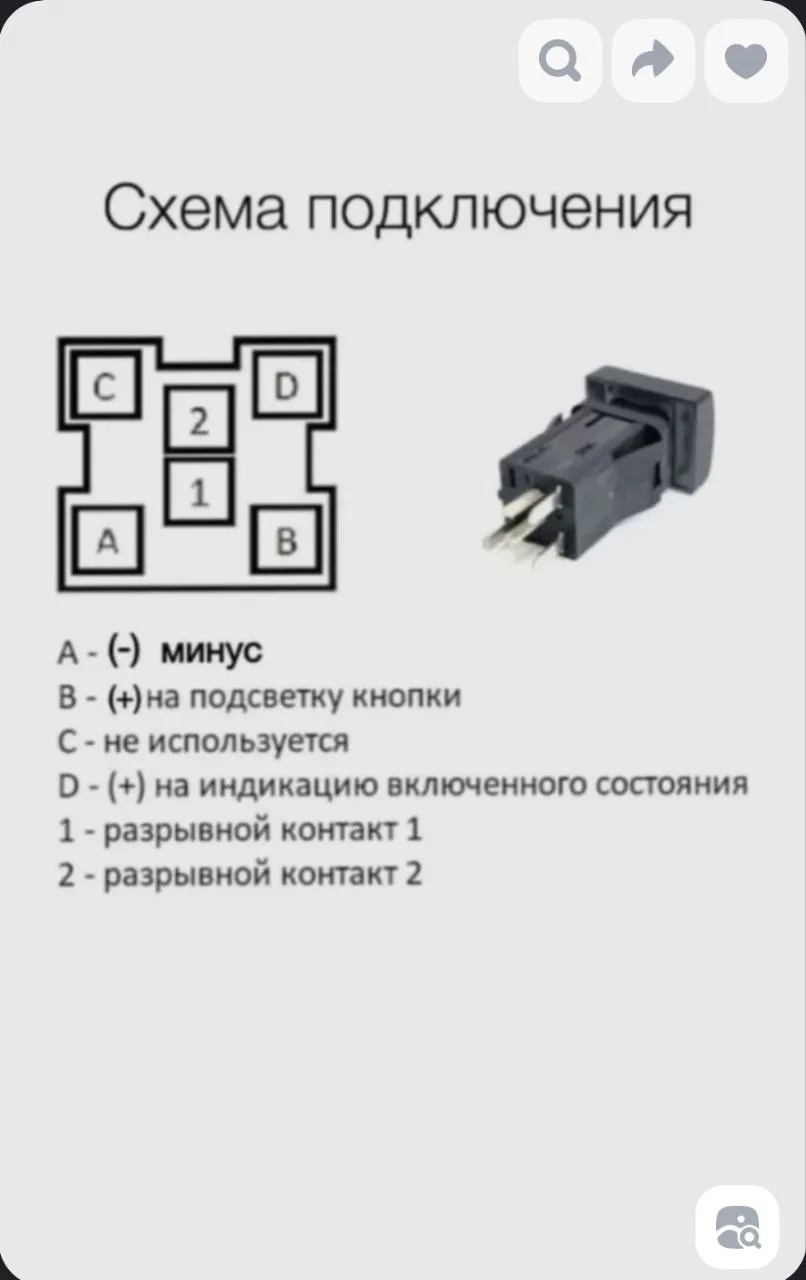

кнопка автомобильная с фиксацией и подсветкой (купить)

Порядок действий:

1. Снять консоль управления климатической системы авто (инструкция).

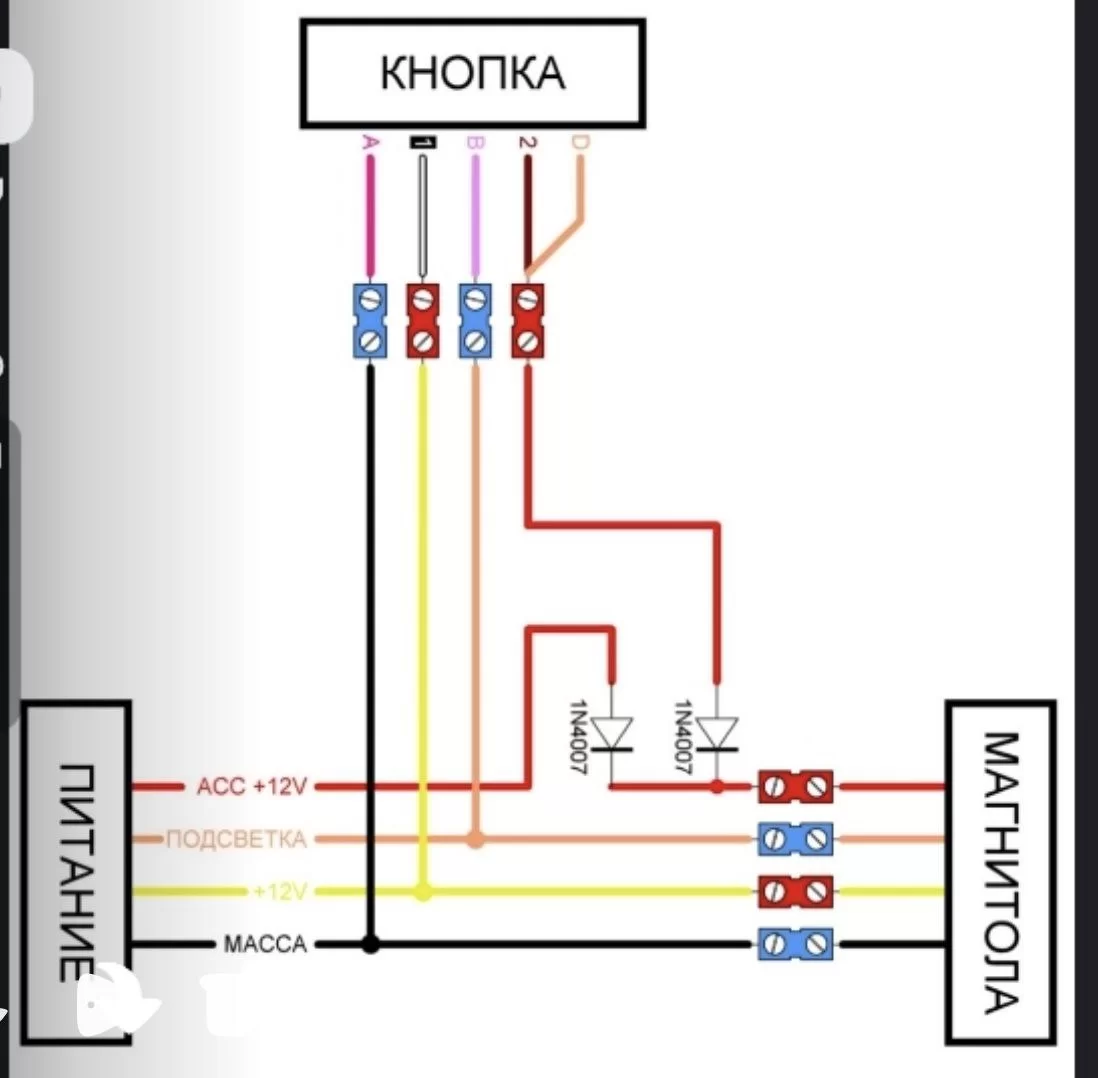

2. Выполнить подключение кнопки по схеме:

Постоянное питание 12V берем с желтого провода ISO-разъема магнитолы, соединяем с входящим контактом на реле и на управляющей кнопке. Для работы реле и светодиодной индикации кнопки массу можно взять тут же, с черного провода магнитолы.

В разрыв красного провода подключаем диод 1n4007:

После диода припаиваем провод альтернативного питания, управляемого с кнопки.

Подключаем реле. Затем реле и провода были доп. зафиксированы и размещены за консоль управления климатической системой.

Процесс установки кнопки для включения магнитолы также показан на видео:

Стоит отметить, что это не единственный способ доработки подключения магнитолы, про другие методы мы писали ранее.

Читайте также:

Ключевые слова: магнитола лада гранта

Поделиться в социальных сетях:

👍

Anastas Shainidi
25 января 2025 11:25

Ну правда, можно соеденить красный провод и жёлтый в разрыв через кнопку и всё. Таким образом магнитола будет работать как в штатном режиме, через замок зажигания(при выключеной кнопке), так и через кнопку при её нажатии без включения зажигания.

-2
1. Anastas Shainidi
  16 февраля 2025 16:51

  P. S. Диод нужен будет, чтобы обратный ток не шёл.

  +2
klen-vip
25 ноября 2024 09:25

А не пробовали спящий режим убрать 9 дюймовой андроид магнитолы и тогда просто на кнопку нажал включить и выключить и всё четко ничего не жрёт ,аккум в норме

0
Aleks_Lexus
31 января 2024 11:10

А зачем городить этот "огород" если достаточно через переключатель подать 12 вольт на провод АСС магнитолы?

+2
michman
1 июля 2023 22:15

При таком подключении(жёлтый и красный вместе) если постоянно светится панель штатного магнитофона ,заходите в настройки магнитолы и выключаете эту функцию.Я себе сразу так сделал

0
michman
1 июля 2023 21:54

Всё намного проще:вытащил автомагнитолу, на ней соединил (если мне не изменяет память) красный провод на котором +12 появляется при включении зажигания и жёлтый-на нём +12 должен быть постоянно.Вот и всё

-1
t.eldar2015
25 июня 2023 08:41

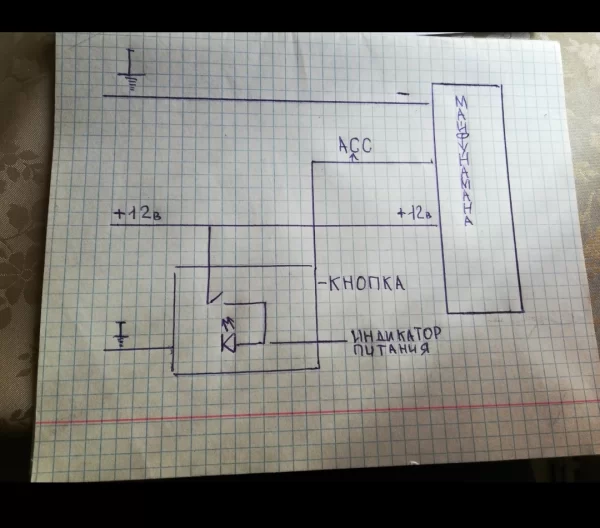

Чет все сложно , мне по этой схеме подключили 2din на Калине Кросс

0
1. toomach
  29 ноября 2024 17:34

  Подсветки кнопки нет в этой схеме

  +2
Pikachu
15 июня 2023 19:54

Была такая фича на калине, но выключив громкость звука, и забыв, оставив магнитолу вкюченной...такая фича разрядила мне аккумулятор..так что ,тут лучше оставить слушать магнитолу с поворотом ключа

+1
1. kasymjan-hp
  16 июня 2023 07:42

  Вот просто с языка сняли! Как то было, забыл про включенную магнитолу и высадил аккумулятор. То же Калина.

  0
Михаил Муров
15 июня 2023 09:18

Забыл нажать , засадил АКБ!

+10
