Как подключить магнитолу, чтобы она работала без зажигания

05 февраля 2019 Лада.Онлайн 172 529 18

Чаще всего на автомобилях штатная магнитола работает только при включенном зажигании. В этой статье представлено несколько схем подключения, которые позволят работать головному устройству постоянно. Инструкция подходит для всех магнитол (например, для Lada Granta, Kalina, Priora, Vesta, Niva), имеющих разъем ISO.

Как подключить магнитолу, чтобы она работала без зажигания

Как подключить магнитолу без замка зажигания

Потребуется:

Разъединить/разрезать A7 (красный провод).
Подсоединить A7 (красный провод) к A4 (желтый провод).
Провод A7 (красный провод), идущий со стороны замка зажигания, заизолировать.

Как подключить магнитолу без замка зажигания

При таком подключении магнитола будет работать все время, даже когда зажигание выключено.

Недостаток: магнитола может садить аккумулятор.

Как подключить магнитолу через кнопку

Схема является дополнением способа, который описан выше. Чтобы магнитола не разряжала АКБ рекомендуется установить в разрез соединения фиксируемую кнопку:

Кнопка нажата - питание на магнитолу через постоянный плюс.
Кнопка не нажата - питание на магнитолу через плюс от зажигания.

Схема подключения:

Как подключить магнитолу через кнопку

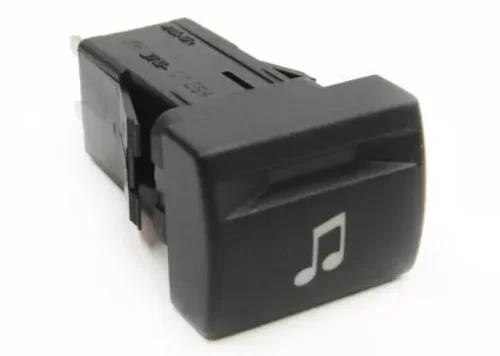

В качестве кнопки можно использовать обычный тумблер или специальную кнопку с индикацией ноты (купить)

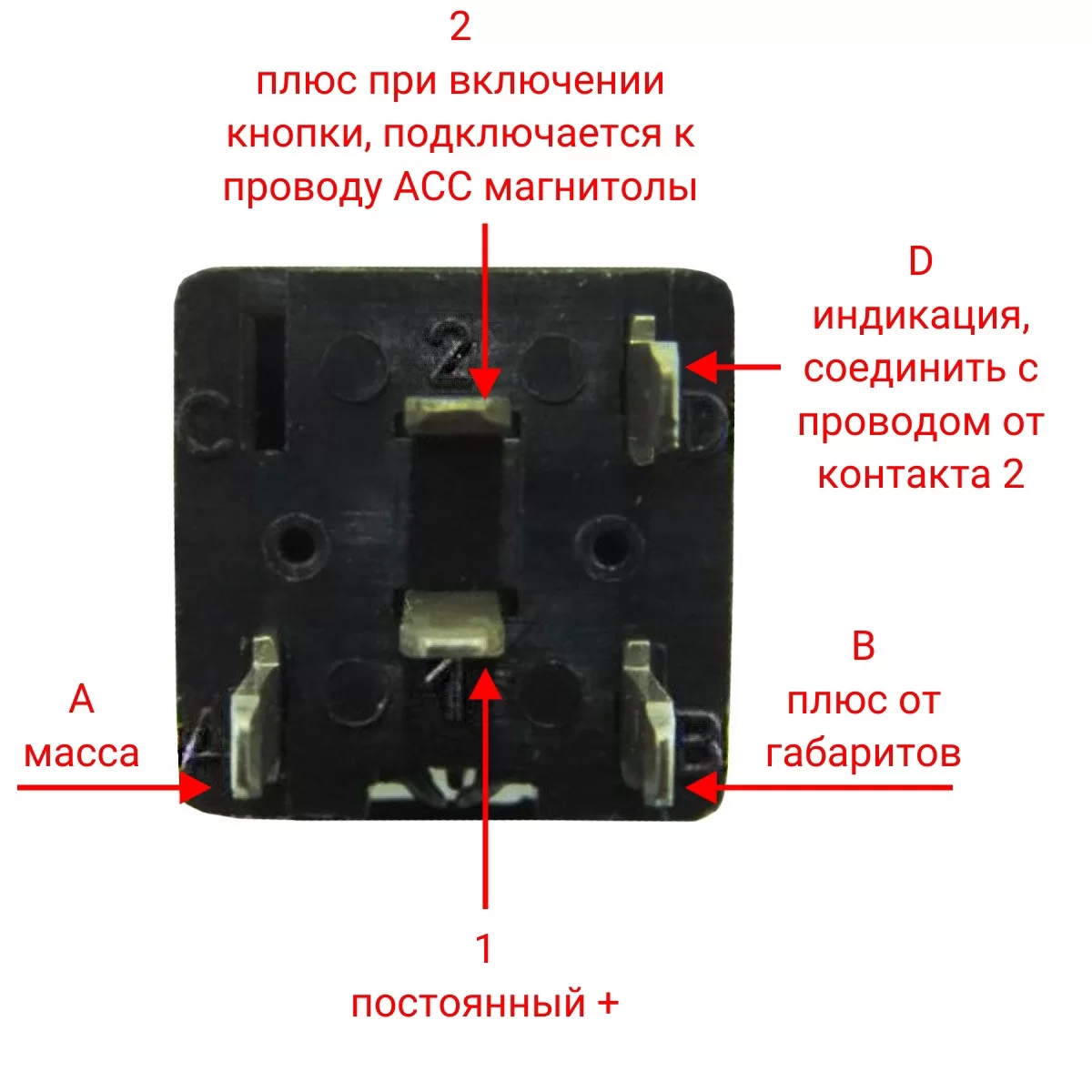

Распиновка кнопки:

1 — вход 12В
2 — выход 12В (на магнитолу)
D — питание индикатора включения (взять контакт 2)
В — вход 12В для подсветки кнопки
А и С — масса

Есть также статья "Как установить кнопку включения магнитолы, в обход замка зажигания на Lada Granta FL"

Читайте также:

Простой способ улучшить звук штатной акустики в автомобиле
Как доработать штатную сигнализацию (установка датчика удара)

Поделиться в социальных сетях:

👍

Евген 61rus
4 ноября 2024 07:14

Всем привет, ребят не особо понятно как подключить. Я так понял контакт 2 и контакт D вместе замкнуть, В контакт от модуля управления светом тянуть где плюс от зажигания появляется?

0
Митсубиси Мираж
12 мая 2024 08:48

Подключил как указано на схеме.Всё работает.Красный провод от разъёма врезал в жёлтый,(жёлтый провод не резать,просто накрутить на него красный)а другой конец красного от акума заизалировал.Спасибо за подсказку.Если отличаются цвета проводов,то смотрите распиновку на конекторе.В общем всё работает)

+2
Олег Овчинников
25 марта 2024 17:53

Подключение ISO указано в корне не верно . Цветом (красный , желтый , черный) не там обозначено , нужно их рисовать в коннекторе В , а не в А . Так по схеме питание подключат прям вместо динамиков и сожгут магнитолу .

+6
Andrey Shabynin
16 октября 2021 11:54

При установке сигнализации и дистанционном запуске двигателя головное устройство оставалось включённым и сажало аккумулятор. Со второго захода такую беду устранили в гарантийном сервисе.

Вопрос: " Почему это недоразумение не устранять сразу на заводе?"

+1
Даниил
17 октября 2020 08:16

Здравствуйте. Подскажите пожалуйста, откуда вы брали минус на кнопку?

+4
1. Лада.Онлайн
  17 октября 2020 08:26

  с кузова
Гость Руслан
26 мая 2020 20:53

У меня штатная магнитола 2 дин кнопочная ммс, машина дутсун, подключил как вы показали без отдельной кнопки, красный к жеьтому и никакой реакции нет, что не так, хочу чтобы работало от кнопки

+5
1. Лада.Онлайн
  26 мая 2020 21:09

  что то сделали не так, проверьте не по цветам, а по номеру контакта
рустам турсинов
3 августа 2019 07:46

А память каналов не будет пропадать,при каждом выключении.

-3
1. Лада.Онлайн
  3 августа 2019 08:05

  нет
latov
23 марта 2019 08:50

В апреле буду ставить сигнализацию. Питание будет появляться при снятие машины с охраны. Сказали добавят реле.

+3
Dennav
15 марта 2019 14:16

А для большой магнитолы на гранте фл люкс,такая же схема?

+5
1. Лада.Онлайн
  15 марта 2019 14:33

  да
Гость Макс
3 марта 2019 09:00

Один хрен, когда заводишь авто - магнитола выключается и включается снова. Почему?

+4
1. Лада.Онлайн
  3 марта 2019 10:23

  проверьте питание, которое идет на магнитолу, оно видимо пропадает
2. Гость Макс
  21 марта 2019 10:11

  вот именно, что-то с питанием. при заводе авто оно пропадает и снова появляется.
  нашел другой выход из этой ситуёвины - подключился к входному проводу кнопки аварийки, там питание есть всегда и не пропадает

  +6
3. Гость Руслан
  29 апреля 2020 12:14

  Вам магнитола дороже стартера?

  +3
4. Владимир Гутин
  18 апреля 2021 18:03

  это прекрасный указатель разрядки аккумулятора, магнитола отключается при разряженном аккумуляторе, проверено на разных машинах, сразу проверяю зарядку и все.

  -8
