Как сделать регулировку подсветки дисплея панели приборов на Lada Granta/Kalina

18 декабря 2018 Анатоль 32 427 20

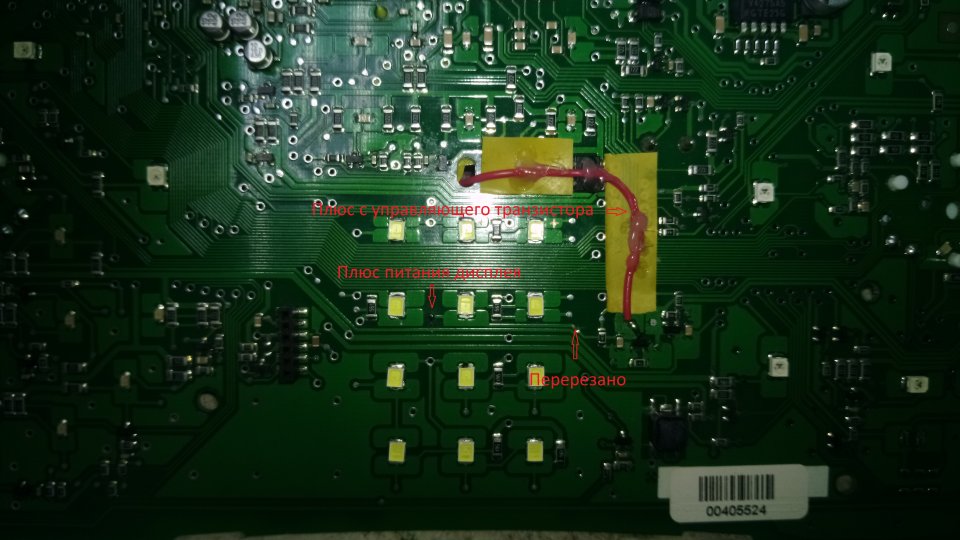

Перепаял в подсветке дисплея комбинации приборов на Гранте зеленые светодиоды на белые SMD2835 и подключил дисплей от зажигания, так как было плохо видно днем. Все нормально работает, днем видно хорошо, но теперь ночью слепит. Задался вопросом «Как сделать регулировку яркости дисплея с минимальными переделками?». В итоге решение было найдено.

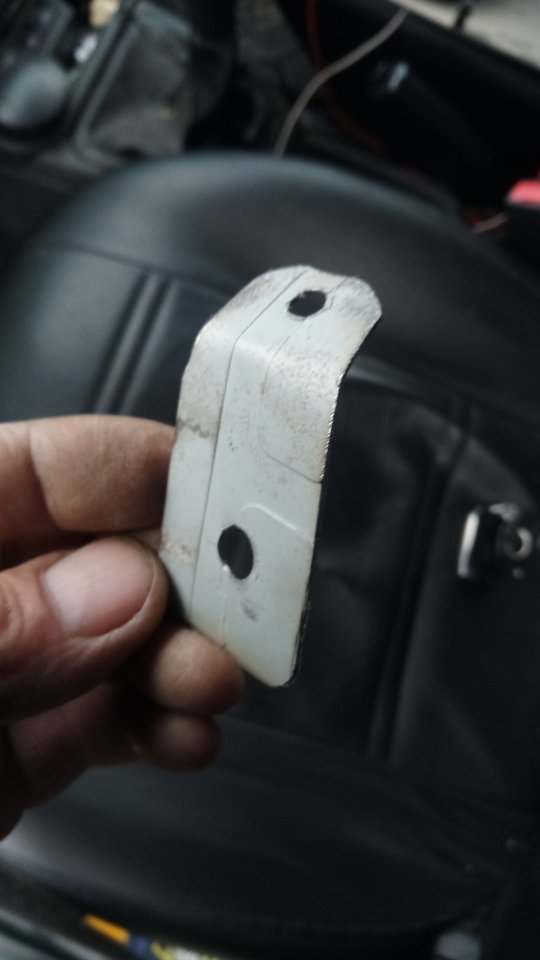

Подумал и решил отказаться от плавной регулировке дисплея на регуляторе напряжения LM317. Считаю это лишнее. Временно сделал уменьшение яркости дисплея, чтобs ночью не слепило, тумблером. При этом не пришлось сверлить не каких отверстий в приборной панели. Нарисовал схему, чтобы уменьшение яркости происходило при включении габаритов, по весне сделаю, когда тепло будет.

Как сделать регулировку подсветки дисплея панели приборов на Lada Granta/Kalina

После такой доработки, которая не стоит практически ничего, показания с дисплея читаются нормально. И мне не нужен плавный розжиг и т.п. Меня устраивает два режима (ярко,тускло).

Ключевые слова: панель приборов лада гранта | панель приборов лада калина

Поделиться в социальных сетях:

👍

Ильяс Самигуллин
28 октября 2022 18:50

Здравствуйте. Тоже перепаял светодиоды, но ночью ездить невозможно очень сильно слепит, можно ли куда нибудь припаять резистор, чтобы уменьшить яркость?

+1
1. Анатоль
  3 ноября 2022 17:14

  Сделайте по схеме,как указанно в статье или вместо контактов реле установить тумблер и переключать в ручную,как это сделал я.Временно,но так и продал авто.Руки не дошли поставить реле.При включении габаритов включается реле и подключает сопротивление,которое подобрать можно,как вам больше нравится.

  0
2. Анатоль
  3 ноября 2022 17:33

  Еще добавлю.Если вы просто перепаяли светодиоды,то тогда действительно,ночью будет светить очень ярко.Но если вы поставите ограничивающее сопротивление ,то ночью будет хорошо видно,а днем плохо.Поэтому и была задумка установки реле с авто переключением в ночной режим.По другому ни как,или ярко или тускло.Вот как то так.

  0
Арман
13 мая 2019 19:32

а эффект переворачивания панели дисплея, тем самым становится не зеленый а белый, не устраивает? или все равно при таком перевороте дисплея на солнце бликует и плохо видно?

0
Лада.Онлайн
18 декабря 2018 12:38

Анатоль, оформил ваш отчет в виде статьи. Поднял в ленте.
Лада.Онлайн
14 декабря 2018 19:44

Нужно выпаять три транзистора, управляющих подсветкой и установить мини плату, которая будет реализовывать плавный розжиг и регулировку подсветки. Плату делают умельцы и продают.
1. Анатоль
  14 декабря 2018 21:47

  А проще ни как?Подсветка тахометра,спидометра и стрелок устраивает(переделке не подвергались). Мне нужно,чтобы ночью можно было уменьшить,примерно в половину, яркость дисплея.

  +1
2. Лада.Онлайн
  15 декабря 2018 05:19

  как проще, я не знаю
3. Анатоль
  15 декабря 2018 09:23

  Попробую сделать так.Собрать регулятор тока на LM317T,там всего два кондера и сопротивление.Разрезать дорожку после управляющего транзистора и включить этот регулятор в цепь подсветки дисплея.Придется вывести два провода с панели,для переменного резистора и где-то его приколхозить.Ток одного 2835,где-то 25-30 мА.Их 12 штук,4 спайки по 3 штуки.общий ток будет в пределах 100-120 мА.Я думаю,что и радиатор для такого тока на LM не понадобится.На днях попробую это сделать.

  0
4. Лада.Онлайн
  15 декабря 2018 09:45

  интересно, будем следить за результатом
5. destin
  17 декабря 2018 10:55

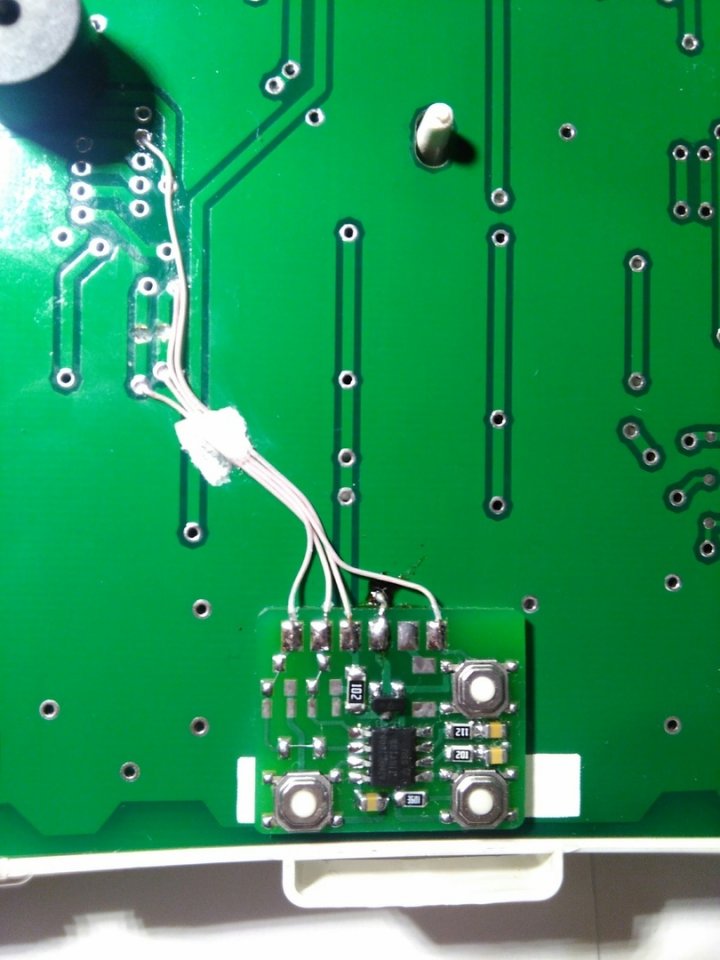

  Что значит проще? Этот колхоз с источниками тока и реле? Вот красивое и элегантное решение Модификация плавного розжига специально под эти панели.

  0
6. Анатоль
  17 декабря 2018 19:40

  Уважаемый destin.Может это и (колхоз),но меня устраивает полностью.У меня проблема со зрением и плохо видел показания дисплея.После переделки,которая не стоит практически ничего,показания с дисплея читаются нормально.И мне не нужен плавный розжиг и тп.Меня устраивает два режима(ярко,тускло).

  +3
7. destin
  18 декабря 2018 15:02

  Уважаемый Анатоль, я прекрасно Вас понимаю. Просто лишние провода и тумблеры меня немного коробят.

  0
8. Анатоль
  19 декабря 2018 07:59

  Выведено всего-то два лишних провода,а тумблер временный.После установлю реле с левой стороны на блок предохранителей и будет все нормально и яркость дисплея будет переключатся автоматически с включением габаритов.

  +3
9. Гость михаил
  8 февраля 2019 14:00

  Уважаемый Анатоль.Мне понравилась ваша переделка щитка приборов.Мне тоже не нужен плавный розжиг,а нужно два положения-день(когда светится лишь дисплей и ночь-когда светятся шкалы спид. тах. и дисплей).Может подскажете как реализовать вашу идею с регулировкой яркости шкал спидометра и тахометра.(яркость стрелок меня устраивает).

  0
10. Анатоль
  9 февраля 2019 19:43

  Здравствуйте.А чем вас не устраивает яркость шкал спидометра и тахометра?Ночью их видно по моему хорошо.

  -1
11. Гость михаил
  11 февраля 2019 16:43

  Перепаял зеленые светодиоды на белые-теперь очень ярко светят ночью.Но все равно белый цвет приятней зеленого.

  0
12. Анатоль
  11 февраля 2019 20:36

  Само простое,подобрать и установить ограничивающее сопротивление в цепи питания шкал.

  0
13. Гость михаил
  12 февраля 2019 14:49

  Спасибо.Буду искать эту цепь питания шкал.

  0
14. Анатоль
  12 февраля 2019 22:58

  На драйв2ру статья,там все понятно,где что ,вот посмотри здесь - https://www.drive2.ru/b/2971087/
