    Установка подсветки внизу двери на Лада Гранта, Калина или Приора

     01 июнь 2015  LadaOnline    43 897    1

    Установка подсветки внизу двери на Лада Гранта

    Чтобы в темное время суток при выходе из автомобиля не наступить в грязь или лужу, предлагаем установить дополнительное освещение зоны высадки. Где лучше закрепить внешнюю подсветку и как удобней всего подключить читайте далее..

    Установка

    В качестве подсветки можно использовать небольшой плафон (например, от подсветки багажника), но чтобы не портить обшивку двери мы рекомендуем взять светодиодную ленту длинной 30 см (купить ее можно на AliExpress (см. каталог)). Снимаем обшивку двери (инструкция для Лада Гранта/Калина 2 и Лада Прора) и закрепляем LED-ленту на нижней ее части, используя двухсторонний скотч. Провода от ленты следует тщательно заизолировать и проложить под обшивкой двери (через сделанное отверстие в обшивке).

    Установка подсветки внизу двери на Лада Гранта/Калина 2/Приора

    Прокладывать провода из двери в салон автомобиля придется через специальный колодку (для Лада Гранта/Калина 2). Тут два варианта, либо выполнить подключение через этот разъем (соединение типа "мама"-"папа"), либо просто просверлить отверстие внутри колодки. Провода в салоне, осталось их подключить. На автомобиле Лада Приора колодка отсутствует, поэтому проблем с протягиванием проводов не будет.

    прокладываем провода из двери в салон

    Подключение

    Чтобы внешняя подсветка включалась только на той двери, которая открыта, следует "массу" от каждой LED-ленты подключить к концевику этой двери. Но они имеют общее соединение поэтому нужно поставить диод после подключения ленты.

    подключение подсветки дверей к концевику через диод

    Питание можно взять "постоянные +12В", либо "+12 после включения габаритов". Провод можно протянуть по стойке ветрового стекла до плафона освещения. Цвета проводов в зависимости от модели и комплектации автомобиля Лада могут различаться, поэтому рекомендуем определить назначение контактов контрольной лампой. Чаще всего:

    • черный (крайний) - "масса".
    • зеленый (центральный) - "масса" от концевиков дверей.
    • красный(крайний) - постоянные "+12В".

    Либо используем полезные контакты для подключения подсветки в салоне с ISO разъема магнитолы:

    • A4 - +12В от аккумулятора (желтый)
    • A6 - +12В при включении габаритов
    • A7 - +12В после включения зажигания
    • A8 - "масса"

    +12В от прикуривателя - бело-красный провод.

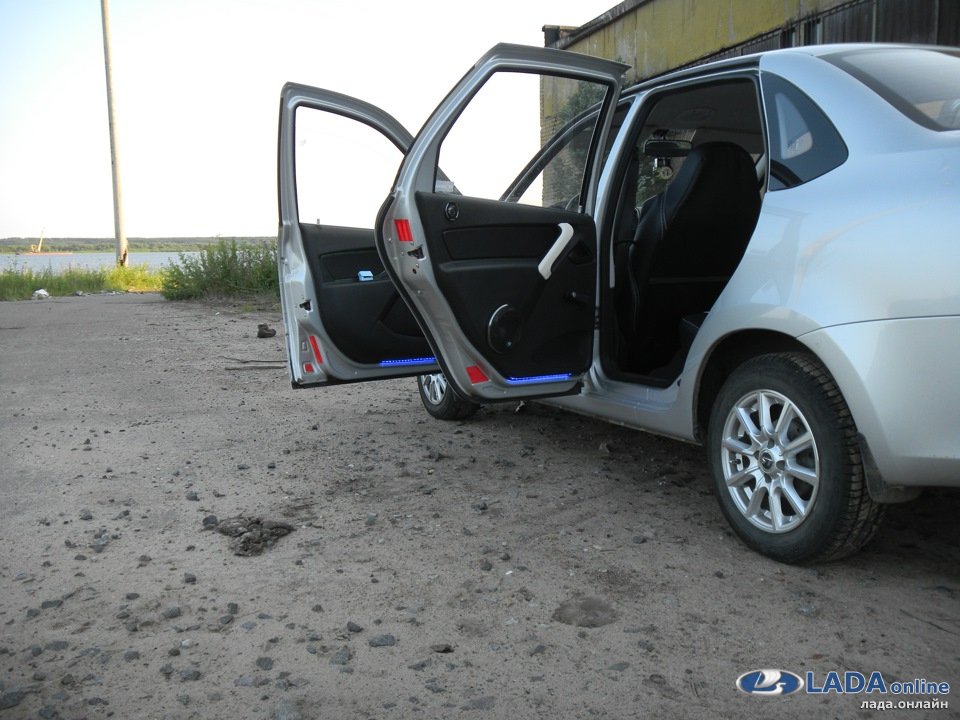

    Результат

    Установка подсветки внизу двери на Лада Гранта/Калина 2/ПриораУстановка подсветки внизу двери на Лада Гранта/Калина 2/Приора

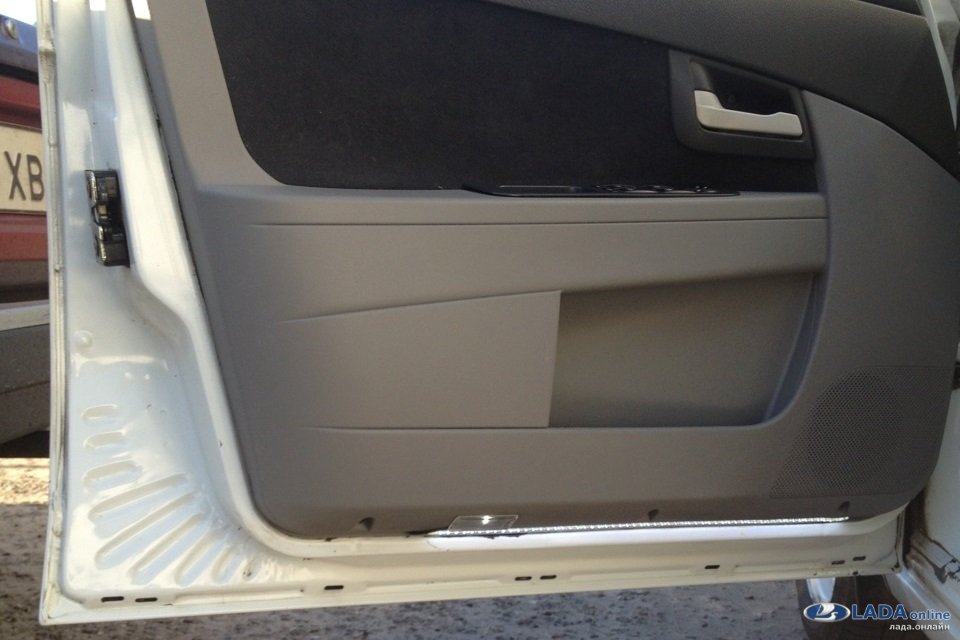

    подсветка в дверях лада приораподсветка в дверях лада приораподсветка в дверях лада приора

    Напомним, аналогичным образом можно установить дополнительную подсветку в салон автомобиля Лада.

    Источник фото: бортовой журнал Andrej877 и NI-kos
