Добавляем индикацию работы ПТФ в комбинацию приборов Лада Гранта и Лада Калина 2

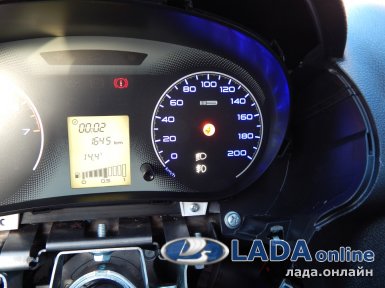

Владельцы, желающие установить на Лада Калина 2 или Лада Гранта противотуманные фары (ПТФ) сталкиваются с тем, что индикация включения передних ПТФ на панели приборов отсутствует. Видимо АВТОВАЗ решил, если в данной комплектации на автомобиле нет передних ПТФ, то и индикация на комбинации приборов не нужна. Дальнейшая инструкция рассказывает, как установить светодиод ПТФ в приборную панель Лада Гранта и Лада Калина 2.

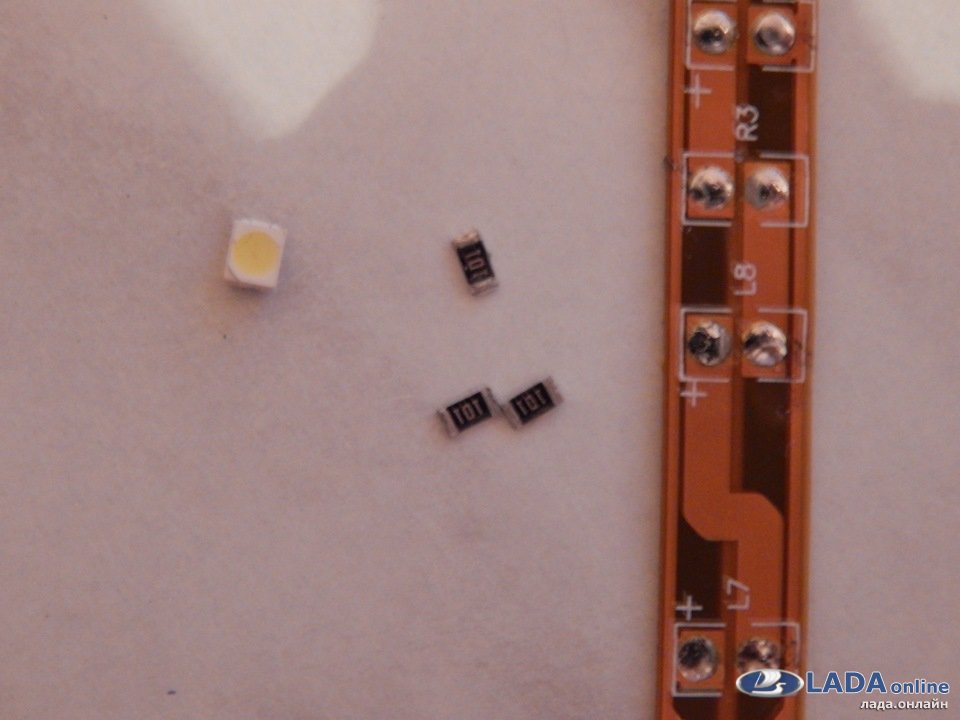

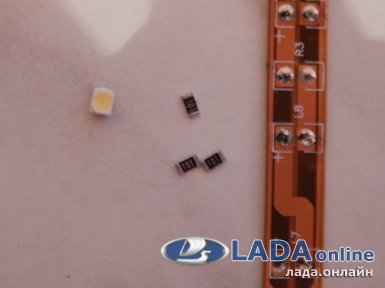

Потребуется: разобрать комбинацию приборов, приготовить паяльник, светодиод (типа 3528) 1шт и резисторы (типа 101, 1,2 кОм) 3шт (можно взять со светодиодной ленты).

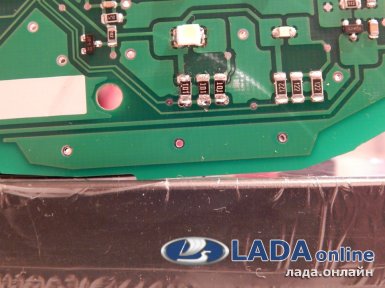

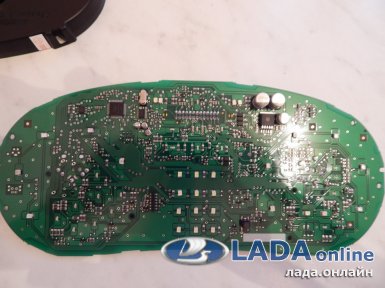

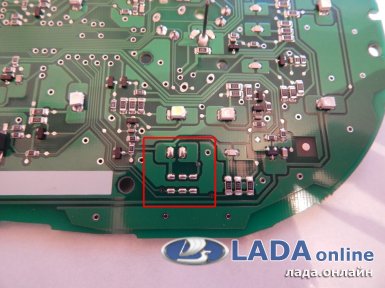

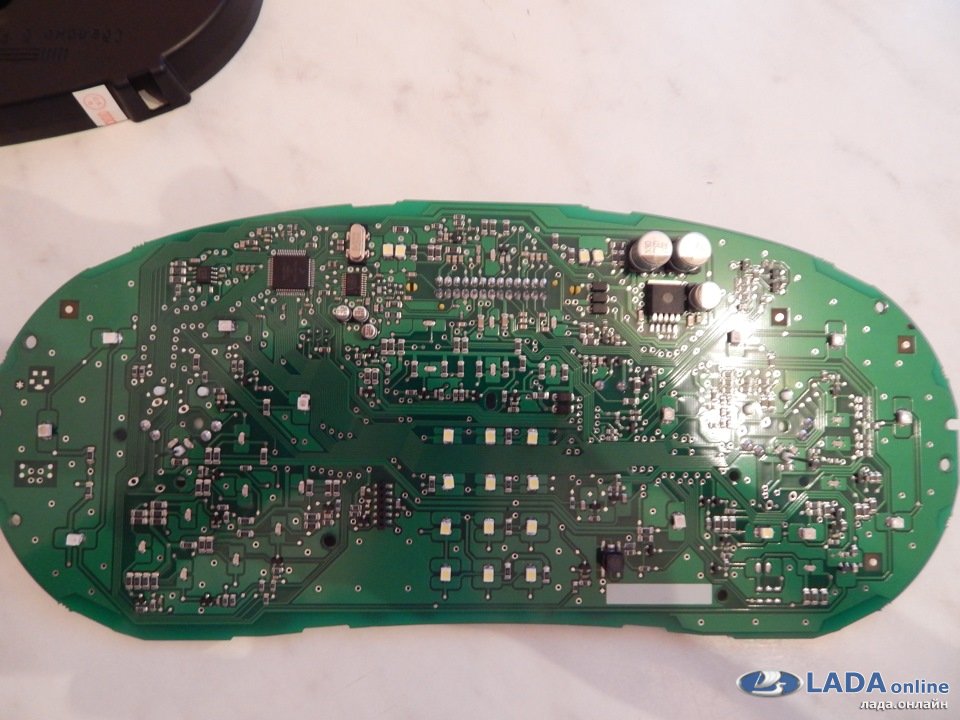

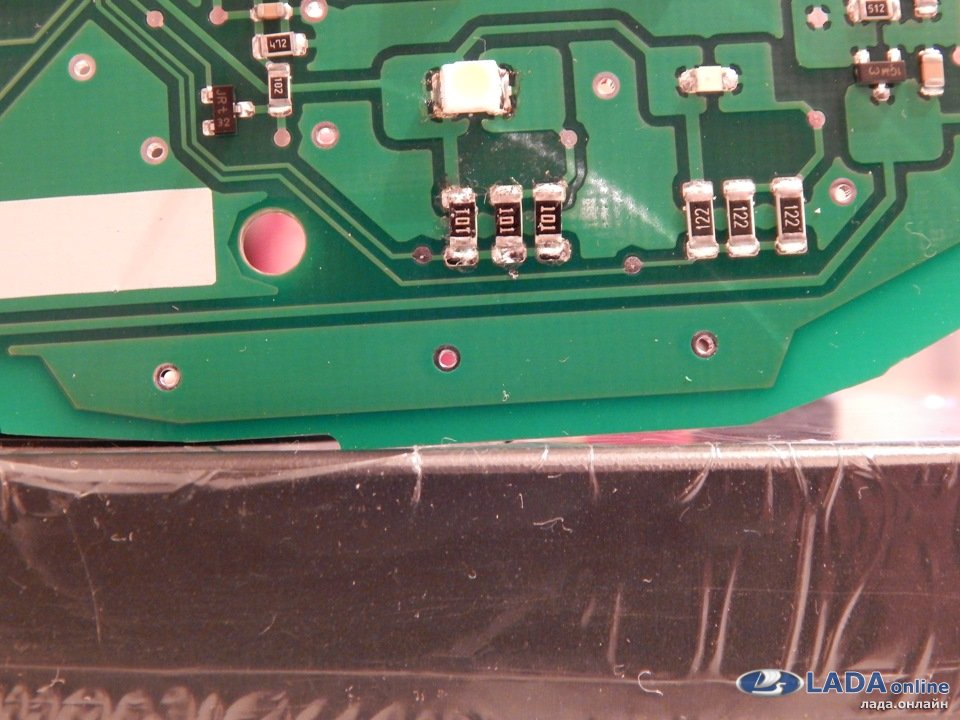

На плате приборной панели предусмотрены места для установки всего необходимого. Припаиваем резисторы и светодиод на места, которые показаны на фото. Не перепутайте полярность светодиода, "Масса" светодиода слева, а "Плюс" с права.

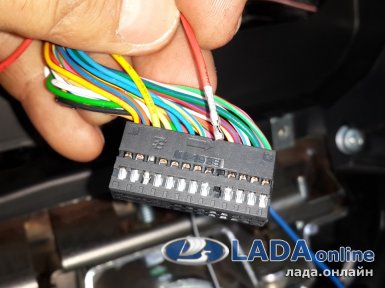

Перед обратной сборкой проверьте установленный светодиод. Для этого следует подать питание на 15 контакт колодки приборной панели. По схеме подключения на этот же контакт должен приходить "Плюс", который появляется при включении ПТФ.

Кстати, выполняя тестирование комбинации приборов, установленный самостоятельно светодиод гореть не будет.

Увлекаетесь подсветкой? Установите дополнительное освещение в дверях автомобиля.

Фото: Бортовой журнал Deniska-Byka

Поделиться в социальных сетях:

👍

uvm-174
27 февраля 2021 15:38

Все перепробовал, так и не получилось зажечь этот светодиод. В чем может быть проблема не знаю.

-1
dudins
8 декабря 2018 07:04

Как электронщик подсказываю. Первые две цифры на резисторе это номинал. Третья множитель. И нет никакого типа 101. В итоге как ниже и писали что это 100 ом. Два из них (правых) в параллельном включении. Это уже 50 Ом(в сумме). Левый нужен чтобы "подтягивать к минусу" сигнальную дорожку на печатной плате. (чтоб не подмигивал светодиод от других сигналов) когда плюс не подается. И когда подается-играет роль одного из плеч делителя напряжения. 1,2 килоома можно поставить. Но тогда левый по фотке резистор не нужен. И правые два места впайки не нужно. Паять один. Но при этом может подмаргивать светодиод от "паразитных" сигналов в приборке. Лучше сделать с делителем.

+2
Сергей
4 ноября 2016 21:50

Александр,
Но там в люксовом исполнении стоят именно 1,2 ком и зелёный светодиод lpt675 osram

0
Тимур
19 мая 2016 11:32

Я долго искал как подключить индикацию передних ПТФ на норме и наконец-то нашел но конечно поздно. Я купил комбинации приборов от комплектации люкс и там все уже было. Остальное было за электриком который провел провода и активировал датчик внешней темпрературы и индикацию передних ПТФ.

-1
Александр
24 февраля 2016 05:58

Резисторы 101 имеют сопротивление 100 Ом. С резисторами на 1,2 кОм светодиод светиться не будет. Проверено...

0
Лада.Онлайн
16 января 2016 08:42

Егор, индикатор не будет гореть во время проверки панели, вот такой https://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-granta/666-kak-uz
nat-versiyu-proshivki-paneli-priborov-lada-granta-kalina-2.html
Егор
16 января 2016 00:09

Вот все здорово. Но последняя фраза смутила "Кстати, выполняя тестирование комбинации приборов, установленный самостоятельно светодиод гореть не будет."
Что это значит?

0
1. Гость Вася
  16 апреля 2019 10:01

  Это значит, что впаивать светодиод опасно. Он по собственному разумению будет выполнять тестирование панели приборов. И сам при этом коварно не будет, чтоб никто не догадался.

  0
Алексей
24 сентября 2015 16:11

Спасибо за фото контакта из колодки жгута приборки,два дня рыл интернет
