Установка и подключение доводчика стекол на Lada Granta, Kalina. NIva. 4x4 и пр.

22 июля 2020 Лада.Онлайн 25 628 1

Установка доводчика стекол на Lada Granta, Kalina. NIva. 4x4 и пр.

Один из популярных аксессуаров среди автолюбителей является доводчик стекол. Этот блок позволяет автоматически поднимать стекла при закрытии замков дверей. Разновидностей доводчиков большое множество, однако мы остановимся на доводчике отечественного производства МАКС-2. Особенность этого аксессуара в доступной цене и простоте установки (без вмешательства в проводку).

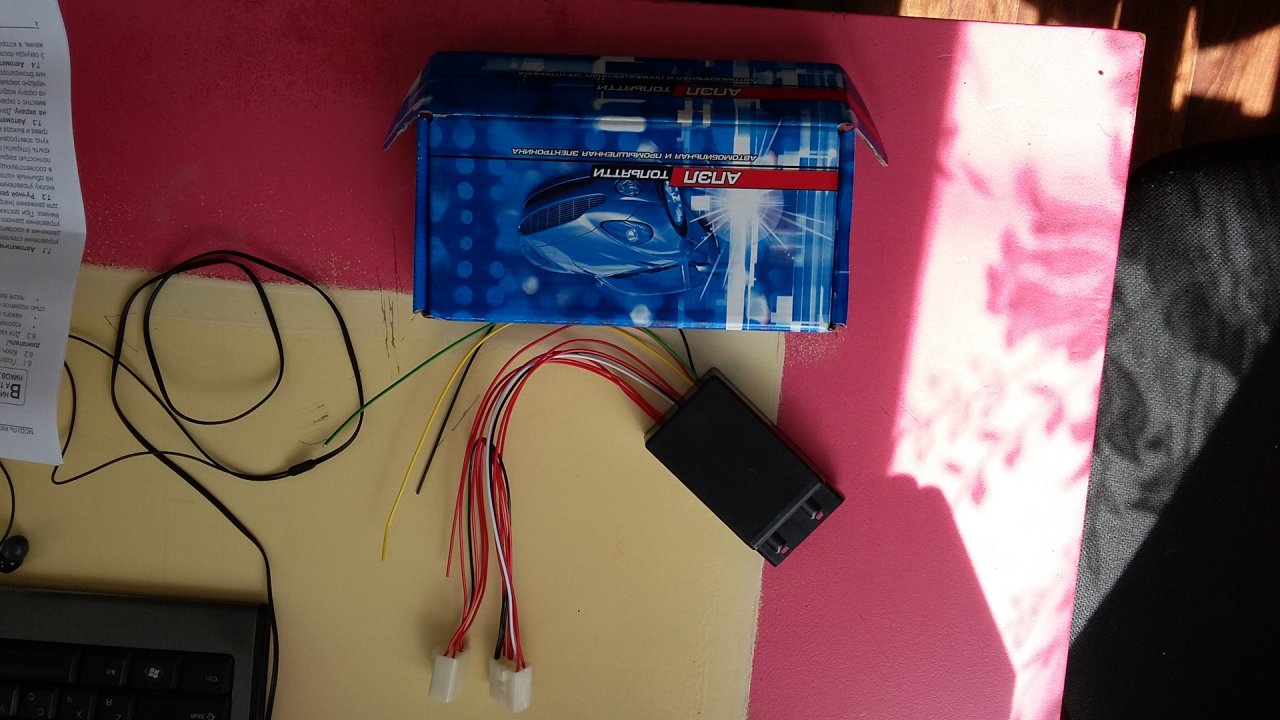

Контроллер МАКС-2

Описание: Контроллер МАКС-2 предназначен для автоматического управления двумя стеклоподъёмниками автомобиля.

МАКС-2 устанавливается в легковые автомобили, в которых коллекторные двигатели стеклоподъёмников управляются кнопками напрямую. Полный набор функций обеспечивается при подключении контроллера МАКС-2 к охранной сигнализации или центральному замку автомобиля.

Контроллер МАКС-2 оснащён разъёмами для быстрого подключения к кнопкам стеклоподъёмников автомобилей LADA Samara (2108, 2109, 21099), LADA 110 (2110, 2111, 2112), LADA Samara-2 (2113, 2114, 2115), LADA Kalina (1117, 1118, 1119), LADA 4x4, Chevrolet Niva.

Также подойдет на Lada Granta и Kalina-2 с такими разъемами кнопок стеклоподъемников:

кнопки ЭСП

В противном случае подключение разъем в разъем выполнить не получиться.

Цена: 1200р.

Купить: по ссылке.

Установка

Снять минусовую клемму аккумулятора.
Снять обивку двери.

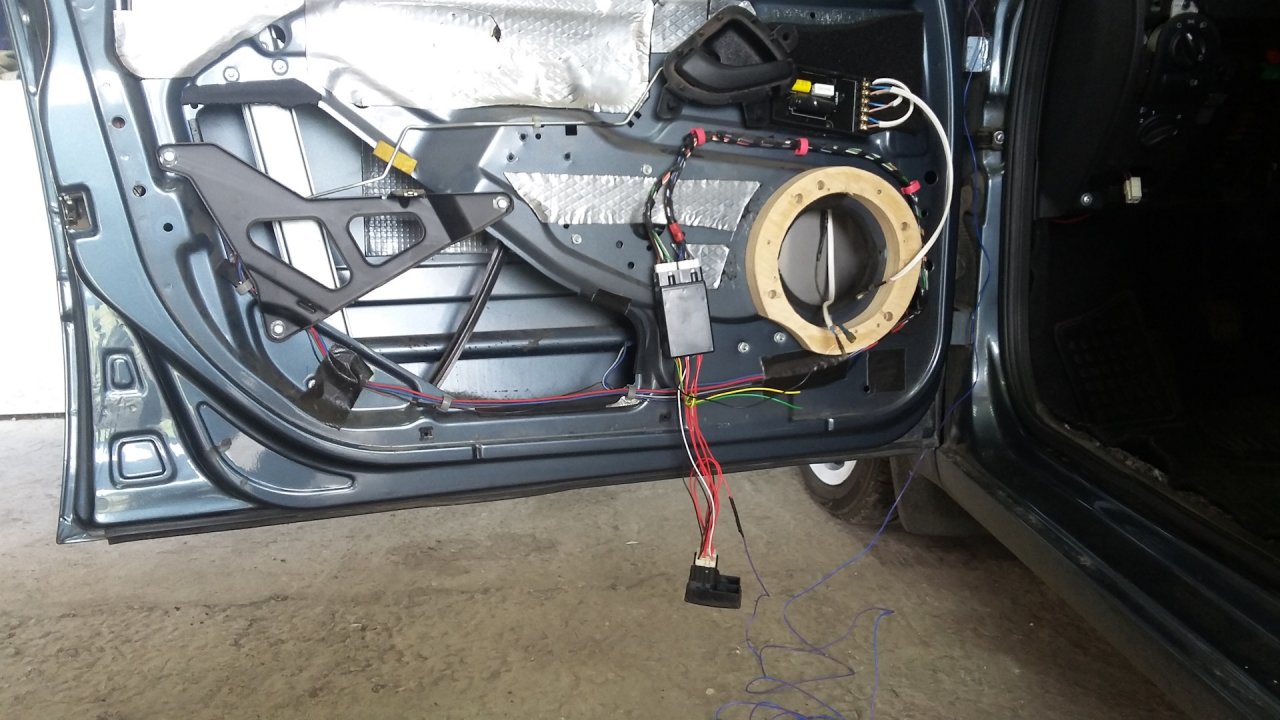

Подключить модуль в разрыв штатного кабеля блока кнопок управления.
Завести в дверь провод с выхода охранной сигнализации для управления внешними устройствами и провод «коммутируемый плюс» от замка зажигания.

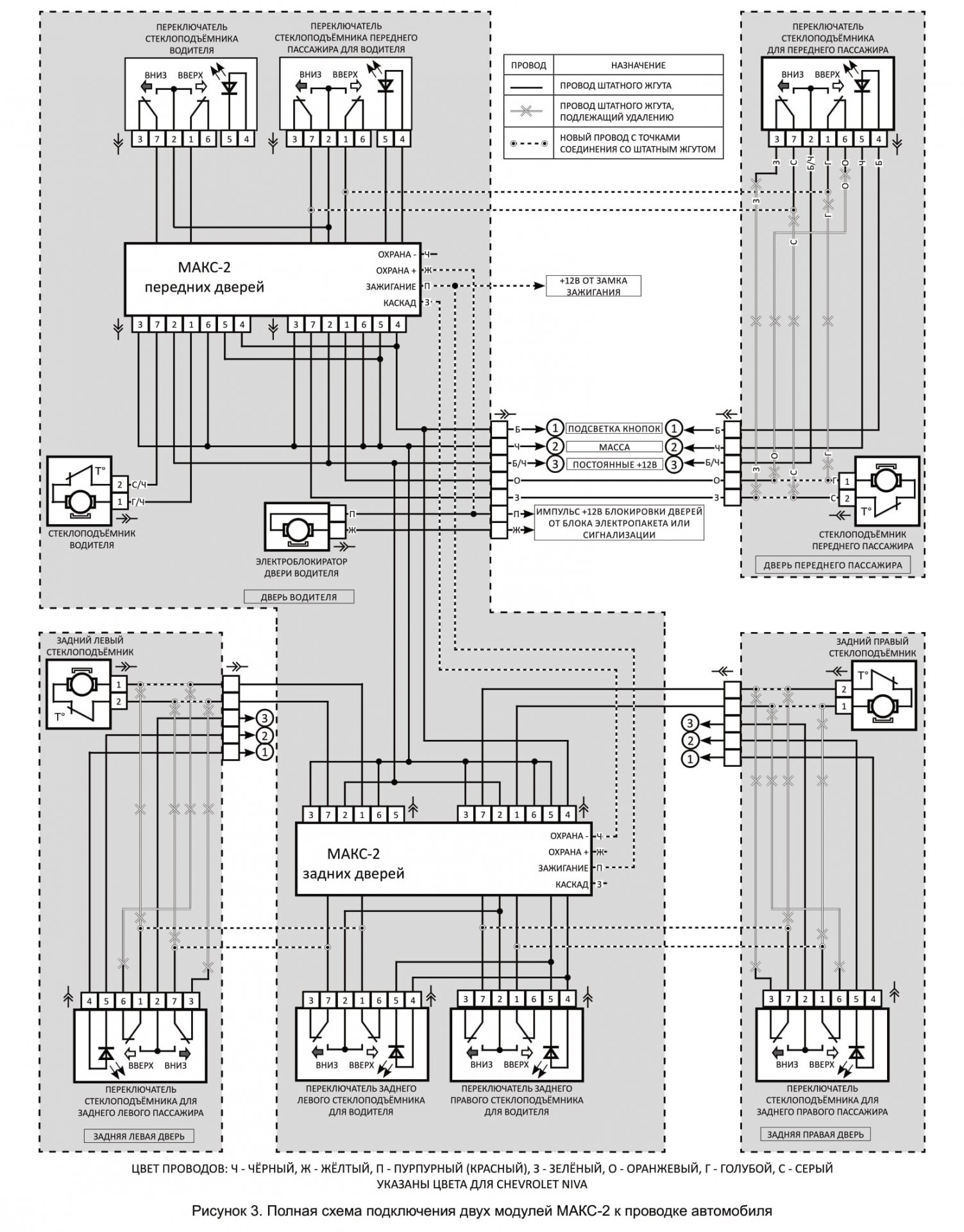

В связи с тем, что в штатной проводке этих автомобилей для управления стеклоподъёмником в двери пассажира применяются кнопки в дверях водителя и пассажира, возможны два варианта подключения модуля МАКС-2:

Упрощённый вариант. Изменять штатную схему подключения стеклоподъёмников и кнопок не требуется. При таком подключении не работает функция автоматического управления стеклоподъёмником пассажира с кнопки в двери пассажира, т.е. для длительного передвижения стекла требуется длительное нажатие на кнопку управления.

Полный вариант. Требуется изменить штатную схему подключения стеклоподъёмника и кнопки в двери пассажира. При таком подключении все режимы работы модуля МАКС-2 действуют для обеих кнопок управления стеклоподъёмником пассажира (и в двери водителя, и в двери пассажира).

Настройка

Подключите аккумулятор.
Ключ зажигания поверните в положение «зажигание». Не запускайте двигатель!

Для каждого стеклоподъёмника проведите следующие операции:

коротким нажатием кнопки управления (в двери водителя) полностью опустить стекло;
нажать кнопку подъёма стекла (в двери водителя) и удерживать всё время, пока стекло поднимается до верха и после этого опускается примерно на 10 см.

Результат работы доводчика на видео:
