Как заменить штатный микрофон на Lada Largus и XRAY

На автомобилях Lada Largus и XRAY для разговора по телефону через bluetooth (hands free) на потолке установлен микрофон. При плохой слышимости увеличить его чувствительность нельзя, т.к. такая регулировка отсутствует. Решить проблему можно при помощи установки микрофона с активным усилителем.

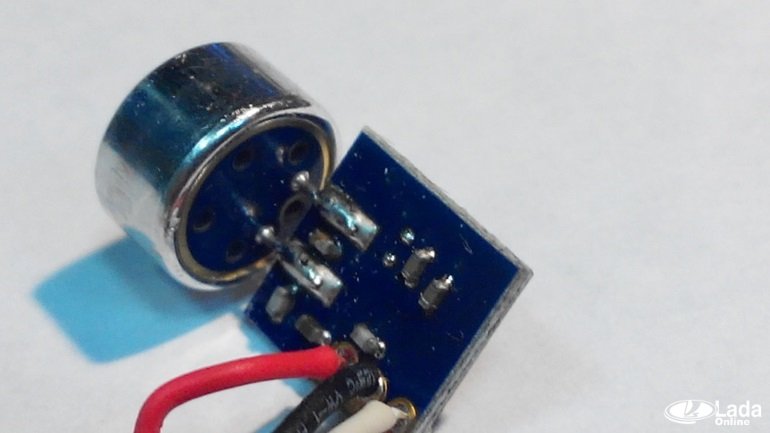

На Lada XRAY и Largus установлен одинаковый микрофон (артикул 283128032R), поэтому порядок действий выполняется аналогично.

Потребуется: микрофон с активным усилителем (например, МКУ-2П), цена около 350 рублей. Клеевый пистолет.

Как снять и разобрать штатный микрофон рассказывается тут. Дополнительно потребуется отсоединить его провода от плафона освещения.

Порядок установки и подключения:

1. Отпаять провода от штатного микрофона.
2. Припаять провода к микрофону с активным усилителем (белый — сигнал, чёрный — земля). Питание штатного микрофона 5,9 вольт, а нового от 8,5 до 15 вольт. Поэтому красный провод от разъема изолируем, а красный провод от нового микрофона удлиняем и подключаем к плафону освещения (4 контакт - красный провод, куда также цепляли регистратор).
3. Устанавливаем новый микрофон в корпус, фиксируя термоклеем.

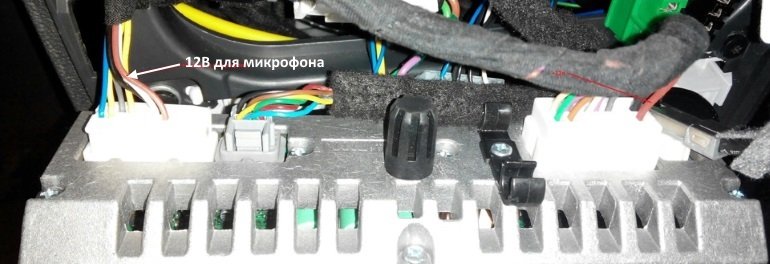

Также 12 В для подключения микрофона можно взять с разъема магнитолы (красный провод):

Процесс замены штатного микрофона также показан в трех частях на видео:

После такой доработки появилась возможность регулировать чувствительность микрофона. Выполняется это при помощи отвертки, вращая регулятор на корпусе платы.

Напомним, Lada XRAY и Largus имеют много общего. Например, на этих моделях нет штатной подсветки кнопок для подогрева сидений.

Фото: бортовой журнал Dim-X
