Подключение видеорегистратора и другого оборудования на Лада Ларгус

15 сентября 2017 40 064

Чтобы сделать эксплуатацию автомобиля более комфортной и безопасной приходится устанавливать дополнительной оборудование, например, видеорегистратор, радар-детектор, навигатор и т.д. Рассмотрим несколько способов подключения этих электронных устройств на автомобиль Лада Ларгус.

Установка и прокладывание проводов

При установке аксессуара за зеркалом салона провода могут быть проложены для подключения:

к потолочному светильнику (просто под обшивку потолка)
к монтажном блоку

Если было решено тянуть провода к блоку предохранителей, порядок будет такой:

С краю под обшивкой потолка к левой стойке ветрового стекла.
Под накладкой стойки (удерживается на фиксаторах).
В щель между торпедой и кузовом к монтажному блоку.

Если антирадар или другой аксессуар располагается на панели, то провода укладываем за ее край и тянем к левому краю. Далее в щель между торпедой и кузовом к блоку предохранителей.

Подключение к плафону освещения

Распиновка плафона освещения Лада Ларгус

Распиновка плафона освещения Лада Ларгус:

4 контакт (красный провод) - 12 В после включения зажигания.
3 контакт (черный провод) - масса.

Питание на плафоне пропадает через 20 после выключения зажигания.

Подключение к монтажном блоку

Чтобы определить, к какому выводу предохранителя припаять провод питания (+12 В) аксессуара следует:

вытащить предохранитель;
включить зажигание;
проверить, на каком из контактов предохранителя появляется +12 В, а на каком нет (используем контрольную лампу или мультиметр);
подключаем провод аксессуара к выводу предохранителя, на котором напряжения нет.

См. схему монтажного блока. На практике было замечено, что:

на F3 - +12 В появляется после включения зажигания;
на F31 - +12 В есть постоянно.

Минус аксессуара подключаем к винту крепления блока предохранителей.

Чтобы не вмешиваться в проводку автомобиля рекомендуется использовать разветвитель сети предохранителя (адаптер предохранителя), который можно заказать на алиэкспресс.

разветвитель сети предохранителя (адаптер предохранителя)

Напомним, ранее мы рассказывали, как на Лада Ларгус подключить парктроник и дополнительную подсветку салона.

Фото: бортовой журнал Klistron

Ключевые слова: стекла лада ларгус

Что вы думаете об этом?

Оставьте свою реакцию

👍

Пожаловаться

Гость Макс
7 апреля 2019 11:25

а у меня к плафону идут два пучка проводов. по одному идет напряжение, его запитывающее, а по второму - ничего нет ни с зажиганием, ни без. что это за второй провод, кто знает и откуда он протянут?

👍1

👍😁😲😢😡👎
Пожаловаться

Гость Олег
21 ноября 2018 08:58

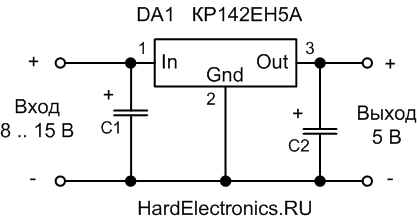

большинство автомобильной аппаратуры (регистраторы, навигаторы и тд и тп) имеют напряжение питания 5V. даже будучи подключенными в прикуриватель. поэтому, если подключать его напрямую от подсветки салона или предохранителя - можно легко его спалить. надо ставить стабилизатор напряжения типа КРЕН5А или его импортный аналог. подключаете по такой схеме

и все будет хорошо.

кстати, плафон в салоне у меня в Ларгусе запитывается постоянно и не зависит от поворота ключа

👍1

👍😁😲😢😡👎
1. Пожаловаться

  Гость Олег
  23 июля 2019 22:17

  Тезка, прости за прямоту, но ты прямо капитан очевидность :) хотя конечно не знаю какая публика здесь собралась, может информация и действительно нужная. А вообще на самом деле очевидно, что все потребители, имеющие питающим портом у себя юсб порт - требуют стандартных, для этого типа подключения 5в и не более 2А.
  Могу поделиться своим опытом.
  Надвигается отпуск и порядком поднадоевший клубок проводов для зарядок из разветвителя прикуривателя доставит в поездке немало неудобств, в связи с чем, собрав волю в кулак решился, таки, на долго откладывающуюся модернизацию своего "ишака" ларгуса.
  Запитаться решил от прикуривателя, припаяв к его выводам два разъема "мама" (кстати, кому интересно - третий, тонкий синий провод к прикуривателю идет на его подсветку). Затем, через диоды (! Весьма важно, ибо без них потребитель с аккумулятором, например, телефон, разрядит оный на сеть авто в обратную при пропадании питания прикуривателя после отключения зажигания) запитал три китайских адаптера 12в-5в юсб, 2 из которых разместил в задней части кожуха стояночного тормоза, вырезав под порты юсб два квадратных отверстия и закрепив платы. Получились два порта юсб зарядных устройств для задних пассажиров (у меня там поедут два спиногрыза). Третью платку, так же через диод и закатав в термоусадку, поместил за центральной консолью, воткнув туда шнур USB-микроUSB. Шнур...
  Вот тут полагается сделать театральную паузу, поскольку сколько ни смотрел на просторах интернета, а такого решения не видел, между тем на предыдущей гранте у меня было именно так.
  ...я вывел, проведя его за центральной консолью (пришлось демонтировать козырек и приборную панель, честно говоря не сложно) со стороны приборки через уплотнительный поролон воздуховода обдува лобового стекла в его, воздуховода, отверстие! Нравится в этом варианте то, что не смотря на то, что провод спрятан (а, надо заметить, что телефон, использующийся в качестве навигатора расположился на лобовом стекле в нижней его части, ближе к торпеде. Просто не люблю колхоз, по мне так надо по возможности сохранять вид авто таким как его разработали дизайнеры ибо все "улучшения" в итоге все равно будут смотреться впоследствии как колхоз.), однако ни каких доработок, ковыряний пластиковых деталей там, где в этом нет необходимости и где это бросалось бы в глаза, НЕТ!
  Жаль что не могу показать как получилось.
  Всем удачи в нелегком труде допиливания "под себя"

  👍😁😲😢😡👎
Пожаловаться

Гость Иван
22 августа 2018 11:00

к блоку предохранителей

👍2

👍😁😲😢😡👎
