Активируем автоматическую блокировку дверей на Lada Largus

08 апреля 2020 Лада.Онлайн 25 777 0

Центральным замком (ЦЗ) в Lada Largus управляет блок ЦЭБКС (центральный электронный коммутационный блок салона). Одна из его функций - автоматическое запирание дверей во время движения. Штатно это функция не работает. Разбираемся, как своими руками активировать блокировку замков дверей при наборе определенной скорости.

Инструкцию предоставил пользователь oapv с форума Лада Ларгус.

Доработка ЦЭБКС

С завода на ЦЭБКС не поступает сигнал о текущей скорости автомобиля, но конструкцию можно доработать. ЦЭБКС может получать данные о текущей скорости автомобиля от датчика скорости (устанавливался на машины до 2014 года) или от ЭБУ (с 2014 года сигнал о скорости идет с АБС).

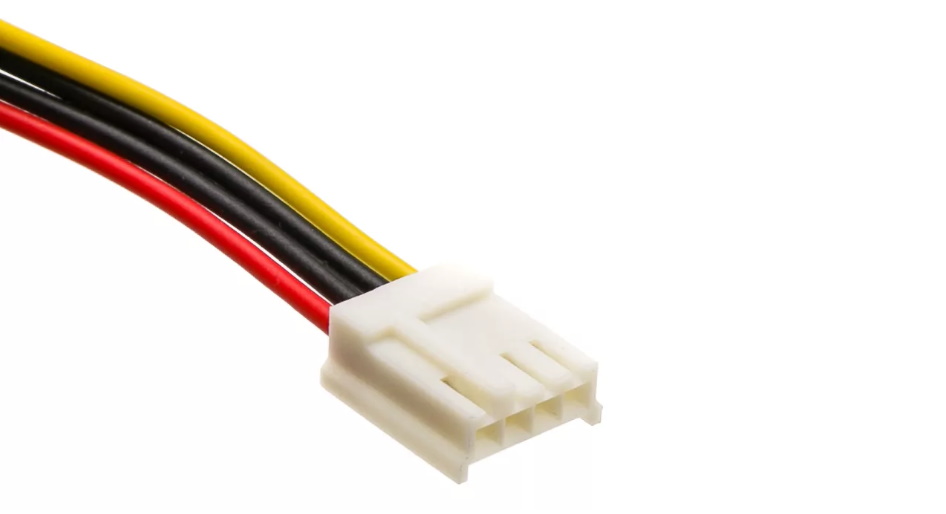

Сигнал должен поступать на контакт А6 черного 40-контактного разъема блока ЦЭБКС (см. распиновка блока). Для этого подойдет клемма от разъема питания Floppy диска.

Сигнал датчика скорости можно взять с трех мест:

от комбинации приборов
от разъема в блоке реле и предохранителей под капотом
от блока управления подушками безопасности

Рассмотрим первые два варианта:

1. Комбинация приборов. Сигнал с данными скорости автомобиля приходит зеленым проводом на 22 контакт черного разъема приборной панели.

2. Монтажный блок в моторном отсеке. Сигнал с данными скорости идет по зеленому проводу через контакт С5 разъема (передняя его часть). К нему подключаем свободный тонкий белый провод, примотанный изолентой к жгуту проводов при входе в блок. Другой конец этого провода примотан изолентой к жгуту проводов, идущего на разьемы блока ЦЭБКС.

Программная активация

Потребуется:

ноутбук;
K-Line адаптер (ссылка на Ali, цена около 300р.);
программа DDT 2000 (по установке читать файл readme).

Инструкция:

1. Подключить K-Line адаптер к диагностическому разъему OBDII.

2. Запустить DDT2000 Light (зажигание можно не включать).

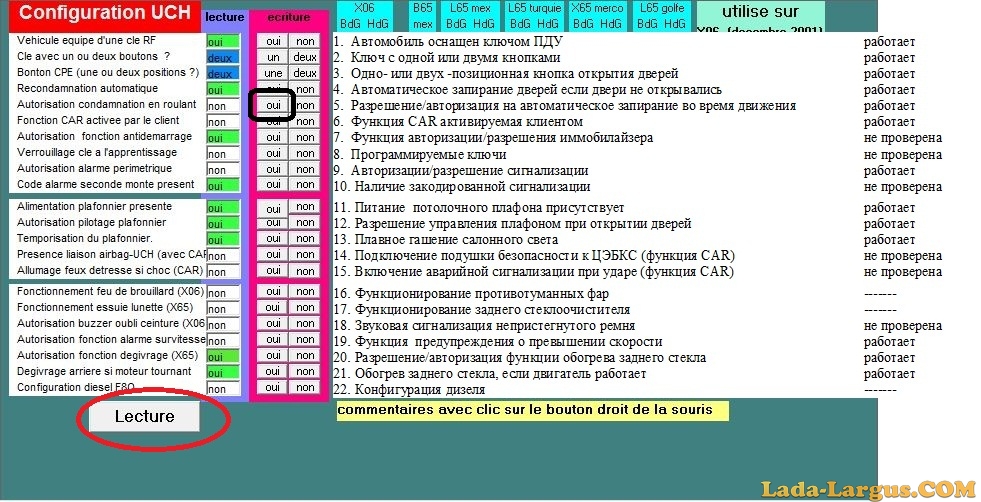

3. Выбрать вкладку Конфигурация UCH.

4. Напротив пункта 5 выбрать параметр ДА (Oui). Этим мы даем разрешение на автоматическое запирание дверей во время движения.

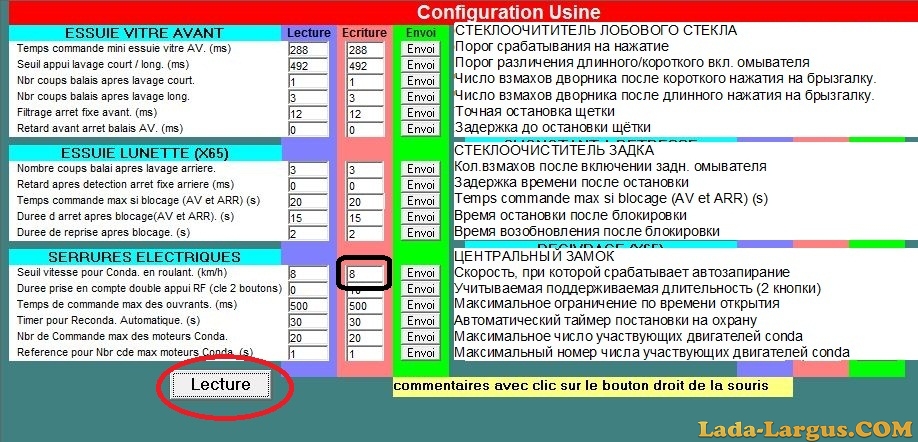

5. Выбрать вкладку Параметры UCH, где в первой строчке третьего окна необходимо указать скорость, при которой срабатывает автозапирание. Затем нажать соответствующую кнопку в колонке Envoi.
