    Установка парктроника на Лада Ларгус

    АвтоВАЗ решил оснащать Лада Ларгус парковочным радаром (в народе "парктроник"), но только версии "Люкс" и "Кросс". Остальные модификации автомобиля не имеют этой полезной для универсала или фургона опции. Рассмотрим подробную инструкцию, как самостоятельно установить парктроник на Лада Ларгус..

    Потребуется: купить парктроник, снять бампер, подготовить инструменты.

    Внимание! Отмечаем места для парковочных датчиков согласно инструкции из комплекта. Некоторые модели датчиков на высоте, которая указана на фото, работают не верно!

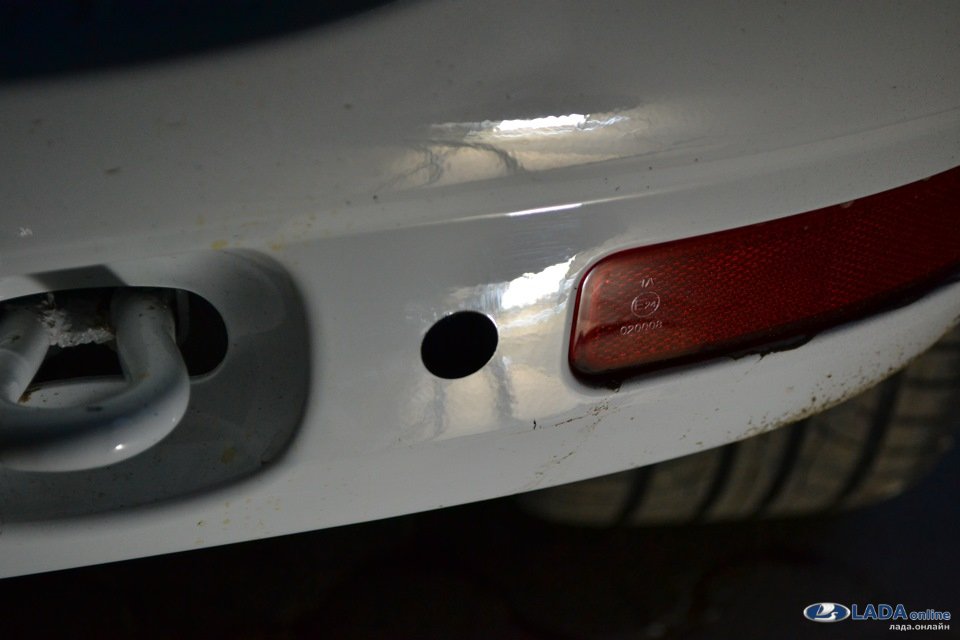

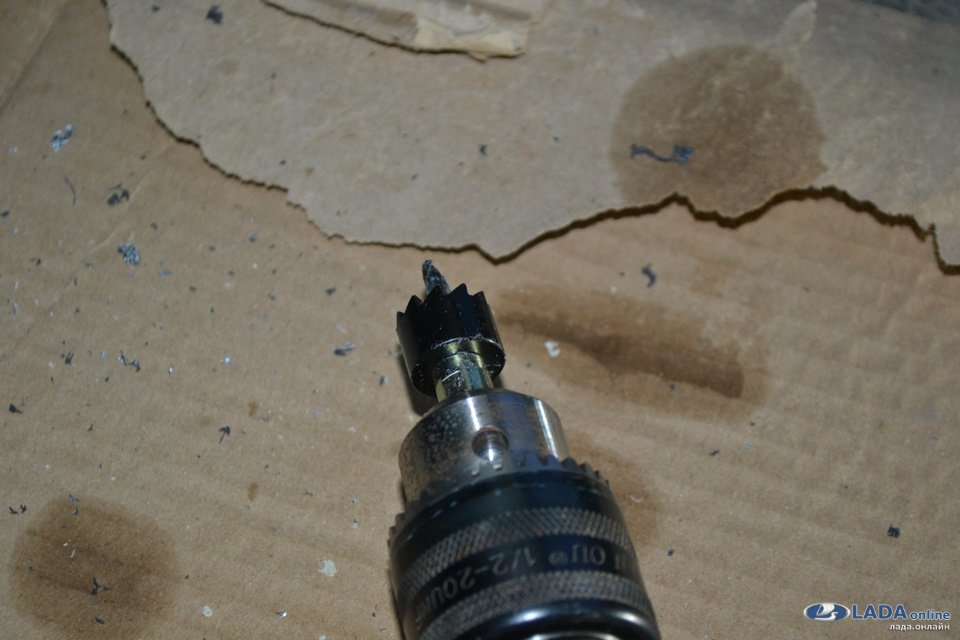

    Просверливаем отверстия в бампере, используя дрель и коронку, которая идет в комплекте. Фиксируем датчики в сделанных отверстиях.

    коронка и дрель для сверления отверстий в бампереотверстие для парктроника лада ларгусустановка парктроника лада ларгус

    Провода прячем в гофру, которую фиксируем стяжками к усилителю заднего бампера. Прокладываем гофру с проводами в багажник через уже имеющиеся отверстия в кузове.

    провода парктроника в бампере лада ларгуспрокладываем провода парктроника в багажник лада ларгуспрокладываем провода парктроника в багажник лада ларгус

    Блок управления парктроником размещаем в любом удобном месте багажника. Закрепить его можно на двухсторонний скотч, либо для более надежного крепления использовать саморезы.

    блок управления парктроником лада ларгус

    Если решите размещать экран парктроника на панели Лада Ларгус или зеркале, тогда придется протянуть провода из багажника в переднюю часть автомобиля (под покрытием пола). А если разместить дисплей в багажнике возле ремней безопасности пассажира, то вся проводка будет размещаться только в задней части, а наблюдать за сигналами датчиков можно через салонное зеркало.

    установка дисплея парктроника лада ларгусустановка дисплея парктроника лада ларгус

    Напомним, багажник Лада Ларгус можно доработать, например, сделать ровный пол.

    Ключевые слова: бампер лада ларгус | аксессуары лада ларгус | безопасность лада ларгус

    2
    нравится
    1
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Установить парктроник на Лада Ларгус своими руками..


    Информация

    Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

    1. Гость Алексей Гость Алексей 14 октября 2016 23:10
      2 Нравится
      romakylakov,
      Сам устанавливал хоть раз? 0,4 м. Достаточное расстояние для парктроника и остановимся на этом.

    2. Владимир, ближайшие +12В от АКБ в монтажном блоке, вроде.
      Найти нужные провода поможет эта статья.

    3. Владимир Владимир 24 августа 2016 15:18
      1 Нравится
      Цитата: LadaOnline

      На Лада Ларгус +12В после включения заднего хода можно взять на заднем фонаре, провод грязно оранжевый (проверьте на всякий).

      В задней части Ларгуса нет провода с постояннм напряжением +12?

    4. romakylakov, высота зависит от модели датчиков. В самом начале статье указано, что отмечать места для парковочных датчиков нужно согласно инструкции из комплекта. Датчики из отчета на этой высоте работают исправно, в вашем случае видимо другие датчики парковки, которые нужно крепить выше.
      В статье выделил это предложение, чтобы другие не испортили бампер случайно. Спасибо за отзыв.

    5. При таком положении парктроников будет постоянный писк, так как считывать они будут показания до земли в данном случае 41см и показывать 0.4. на дисплее. В верхний выступ бампера надо сверлиться, тогда при не загруженной машине будет всё нормально. Сам посмотрев на этом сайте фото привёл в негодность бампер.

    6. Наталья, вот типичная схема подключения парктроника на 8 датчиков

      На Лада Ларгус +12В после включения заднего хода можно взять на заднем фонаре, провод грязно оранжевый (проверьте на всякий).
      Масса - черный.
      Стоп-сигнал должен быть белым, опять же проверьте прибором.

    7. Наталья Наталья 31 января 2016 11:30
      1 Нравится
      добрый. скажите плиз. если возьмем на 8 датчиков и как зад подключать понятен.но вот перед нет и скажите электрику куда для этих датчиков подключали или она там не нужна и только для экрана она нужна?
