Как установить фаркоп на Lada Largus своими руками

     27 январь 2020  Лада.Онлайн    38 466    2

    Как установить фаркоп на Лада Ларгус своими руками

    Тягово-сцепное устройство (ТСУ или в народе "фаркоп") позволяет подцеплять к автомобилю прицеп, который существенно увеличить грузовые возможности автомобиля. Рассмотрим процесс установки фаркопа, который специально предназначен для Lada Largus.

    Оригинальное ТСУ

    Потребуется:

    • 99999901007216 - Тягово-сцепное устройство (без электропроводки). Цена около 6500 рублей.
    • 99999000017182 - Комплекты электропроводки необходимы для подключения розетки тягово-сцепного устройства. Цена около 750 рублей.

    99999901007216 - Тягово-сцепное устройство (без электропроводки)99999000017182 - Комплекты электропроводки необходимы для подключения розетки тягово-сцепного устройства.

    Установка

    На рисунке 2-15 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA LARGUS.

    Конструкция и комплект поставки ТСУ LADA LARGUS

    Рисунок 2-15 – Конструкция и комплект поставки ТСУ LADA LARGUS: 1 – кронштейн ТСУ левый; 2 – штанга; 3 – кронштейн ТСУ правый; 4 – подрозетник; 5 – крюк

    Снять запасное колесо.

    Отсоединить заднюю подушку 3, рисунок 2-16, подвески глушителя 1 от кузова или глушителя (отвертка плоская).

    Подготовка к установке кронштейнов ТСУ

    Рисунок 2-16 – Подготовка к установке кронштейнов ТСУ: 1 – глушитель; 2 – лонжерон кузова задний левый; 3 – подушка задней подвески глушителя; 4 – лонжерон кузова задний правый; 5 – заглушка отверстия лонжерона

    Отвернуть крепление заднего защитного экрана глушителя, снять экран.

    Из отверстий с внутренней стороны левого 2 и правого 4 задних лонжеронов извлечь заглушки 5 (отвертка плоская).

    С наружной стороны лонжеронов аналогичные отверстия очистить от слоя ПШМ (отвертка плоская).

    С внутренней стороны лонжерона 2, рисунок 2-17, в каждое из отверстий вставить болт 1 с шайбой из комплекта поставки, с внешней стороны лонжерона надеть на болты кронштейн 3 и закрепить, гайками, не затягивая.

    Аналогично установить второй кронштейн на другой лонжерон кузова

    Установка кронштейна ТСУ

    Рисунок 2-17 – Установка кронштейна ТСУ: 1 – болт крепления кронштейна; 2 – лонжерон кузова задний; 3 – кронштейн

    Установить на кронштейны штангу и закрепить болтами из комплекта поставки (головка сменная 19, вороток).

    Затянуть болты крепления кронштейнов к лонжеронам кузова (ключ гаечный 17, головка сменная 17, вороток).

    Установить на штангу крюк 5, см. рисунок 2-15, и подрозетник 4 (ключ гаечный 19, головка сменная 19, вороток).

    Установить на место снятые детали.

    Подключение

    Схема подключения:

    Подключение ТСУ

    ТСУ Lider

    Потребуется: купить фаркоп для Лада Ларгус (в нашем случае используется ТСУ Лидер Плюс VAZ — 19A, примерная цена 5000 рублей), инструмент.

    ТСУ Лидер Плюс VAZ — 19A

    Чертежи фаркопа

    схема и чертежи фаркопа лада ларгус

    Фаркоп крепится в штатные места, предусмотренные заводом-изготовителем. Дополнительные сверление кузова не требуется.

    Установка:

    1. Снять запасное колесо.
    2. Снять защитный экран над глушителем (3 гайки).
    3. Снять пластиковые заглушки с лонжеронов (на фото указано стрелками).
    4. Расширить отверстие для креплений, убирая защитную ленту и мастику.
    5. Вставить сначала передний болт, втулку, снаружи навесить кронштейн и наживить.
    6. Вставить задний болт и вставить его снаружи в лонжерон. Вставить втулку, шайбу, гайку наживить.
    7. Аналогично сделать с правой стороны.

    установка фаркопа на лада ларгусустановка фаркопа на лада ларгус

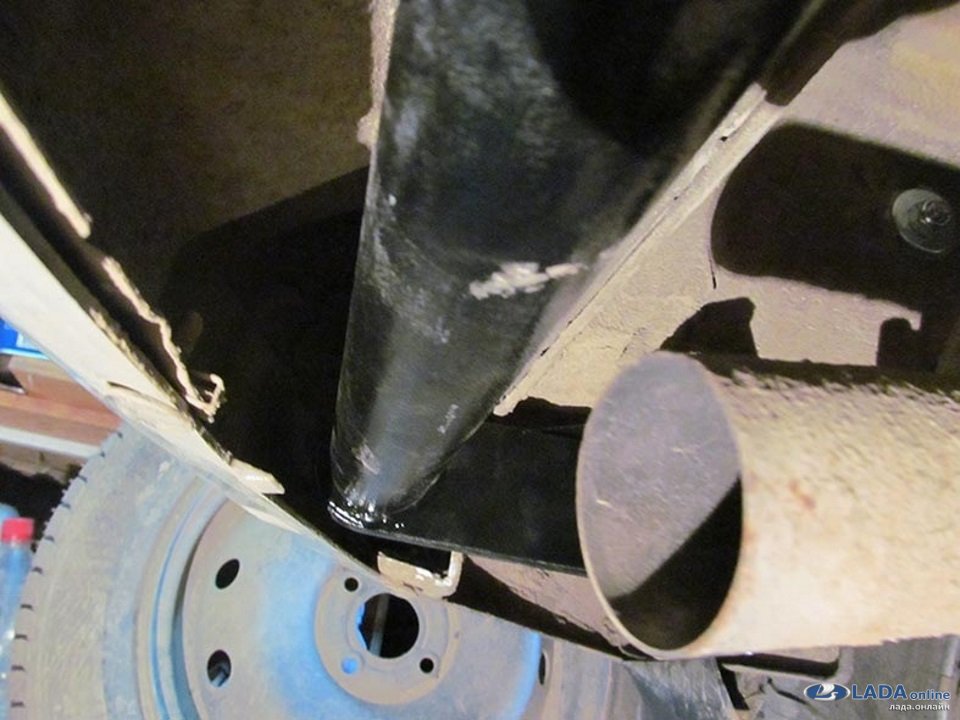

    Проверьте, чтобы фаркоп прижался к бамперу, но не задевал глушитель. Затянуть все болты крепления и установить защитный экран.

    фаркоп на лада ларгус прижимает бамперфаркоп на лада ларгус не задевает глушитель

    Подключение

    Перед началом работ следует снять задние фонари. Протянуть проводку фаркопа через штатные отверстия, которые мы использовали при подключении парктроника. Далее просверливается пробка и в неё протягиваются провода. Проводка закрепляется к балке фаркопа хомутами из комплекта.

    Схема подключения левого разъема:

    • оранжевый — стоп-сигнал
    • чёрный — масса
    • розовый — задний ПТФ (необязательно)
    • зелёный — левый поворотник
    • голубой — габариты

    лада ларгус электромонтаж фаркопалада ларгус электромонтаж фаркопа

    Схема подключения правого разъема:

    • оранжевый — стоп-сигнал
    • серый — правый поворотник
    • жёлтый — задний ход (необязательно)
    • чёрный — масса
    • голубой — габариты

    лада ларгус электромонтаж фаркопалада ларгус электромонтаж фаркопа

    Выполняем подключение к штепсельному разъёму согласно схеме (см. выше). Перед подключением следует надеть заглушку, а потом заднюю резинку от розетки. Выполняем сборку в обратной последовательности. Процесс также показан на видео:

    Напомним, увеличить грузовые возможности Лада Ларгус можно с помощью установки багажника на крышу, но перед этим может потребоваться установка рейлингов.
