Как перенести магнитолу вверх вместо воздуховодов на Lada Niva Travel, Chevrolet

03 февраля 2023 Лада.Онлайн 18 446 9

Штатное место расположение магнитолы на Лада Нива Тревел и Шеви Нива в нижней части лицевой панели. Некоторые владельцы внедорожника считают, что это неудачное место, т.к. пользоваться радиоприемником мешает рычаг переключения передач. Чтобы устранить этот недостаток конструкцию торпедо дорабатывают и переносят магнитолу в верхнюю часть консоли, вместо центральных дефлекторов.

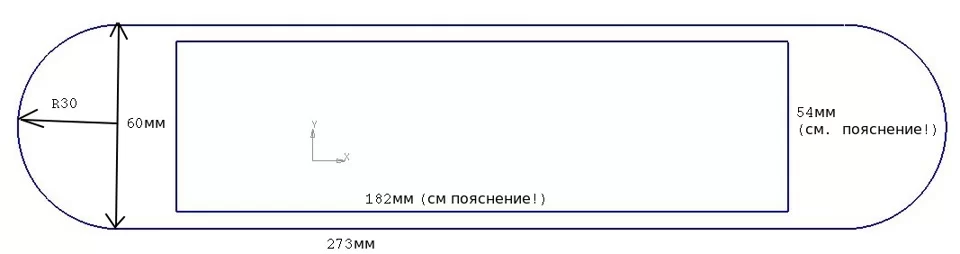

Потребуется: рамка магнитолы (изготовить самостоятельно или купить готовую).

Общий порядок действий:

1. Снимите подрулевые переключатели. Отверните четыре винта и снимите щиток 4 (рис. 8-51) панели приборов в сборе с переключателями, отсоединив колодки жгута проводов от переключателей.

2. Снять центральные дефлекторы обдува, вывернув два винта крепления.

3. Снять магнитолу.

4. Установить вместо магнитолы коробку для мелких вещей (артикул 21080532601600).

Простой вариант, короткая магнитола

Если ваша магнитола имеет глубину не более 8 см. Тогда дополнительных доработок внутри торпедо не потребуется.

Порядок действий:

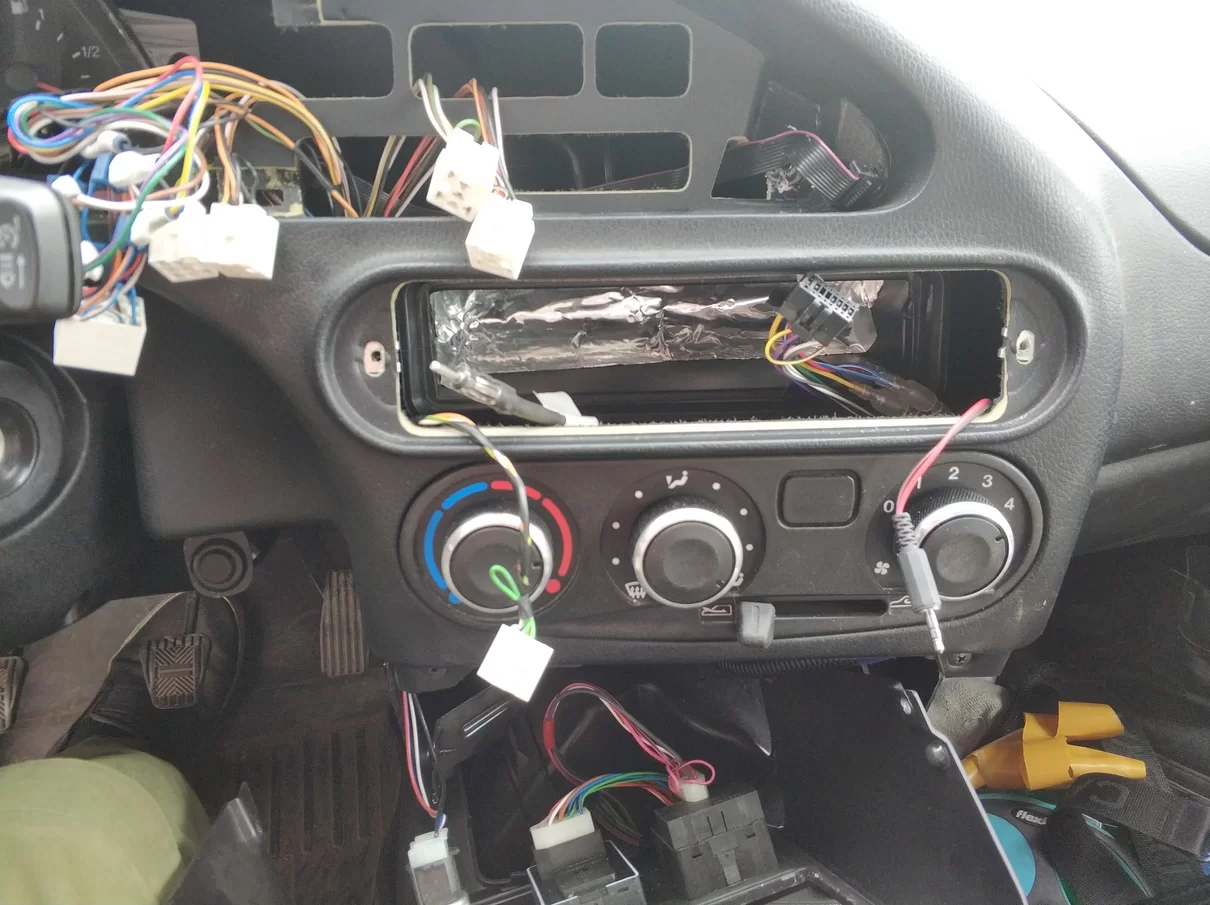

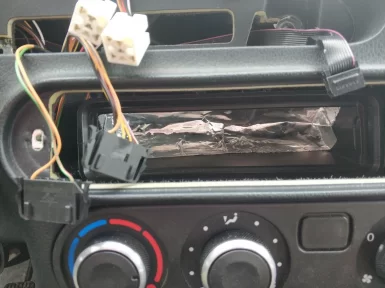

1. Заклеить отверстие распределителя, чтобы воздух не дул в тыльную часть магнитолы, используя алюминиевый скотч или виброматериал (шумоизоляция).

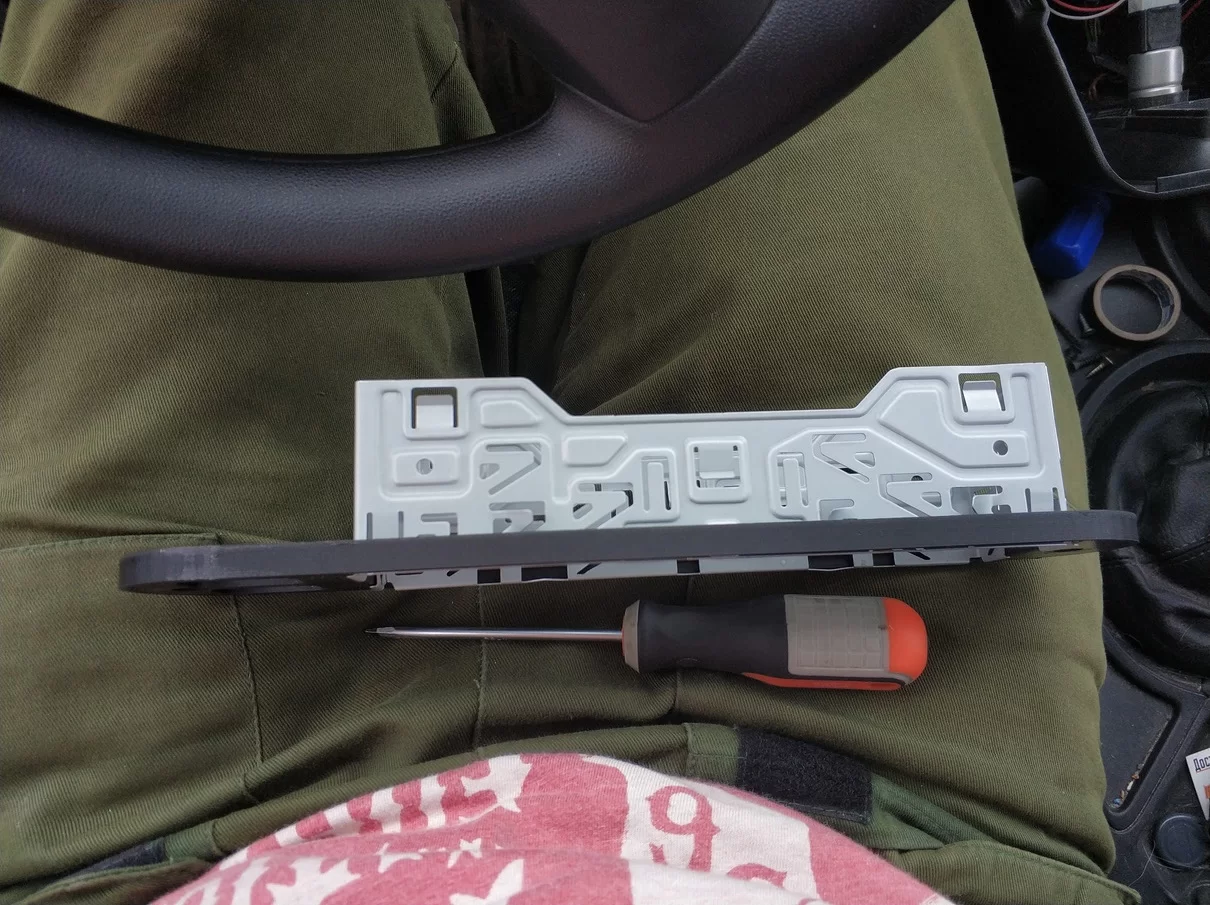

2. Установить рамку магнитолы в лицевую рамку (которую сделали сами или купили).

3. Протянуть провода магнитолы из нижней части торпедо наверх.

4. Установить магнитолу с рамкой.

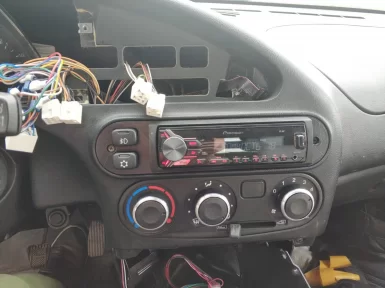

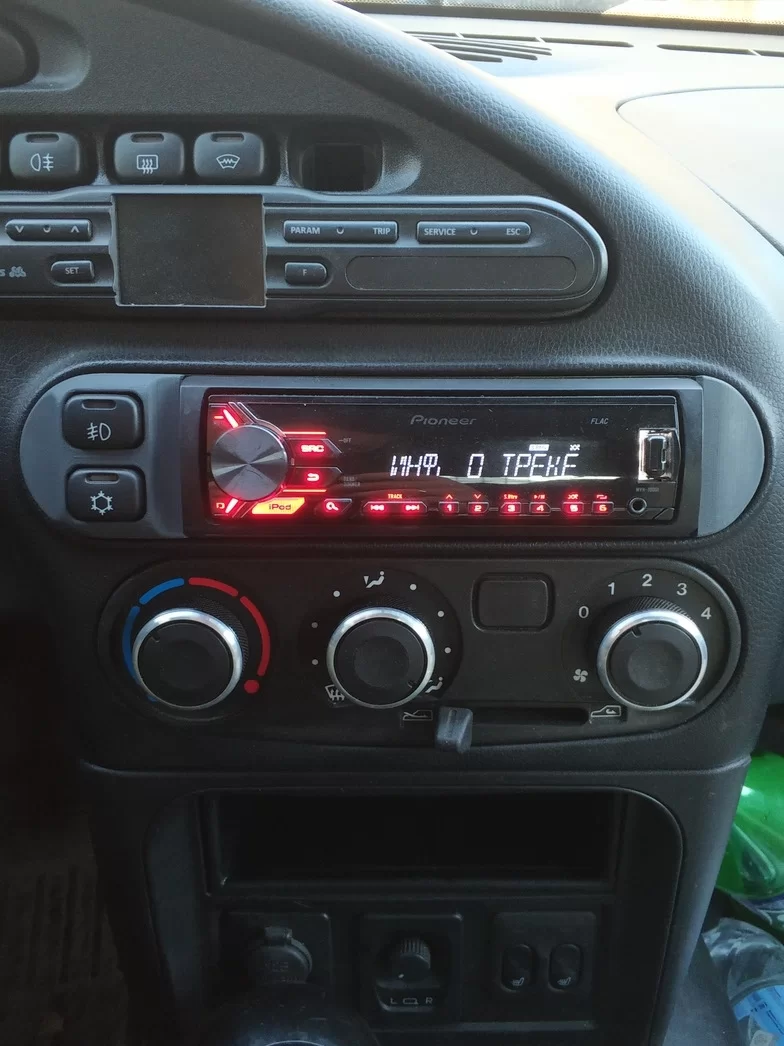

Готовый результат по переносу магнитолы наверх:

Вариант с переделкой под длинную магнитолу

Для установки магнитолы глубиной более 8см потребуется демонтировать промежуточный корпус (на схеме №3), в противном случае магнитола будет в него упираться и не встанет в торпедо до конца:

Потребуется снять комбинацию приборов, вывернув несколько винтов ее крепления. Затем через получившееся отверстие отрезать и достать разветвитель центрального воздуховода. Заглушить центральное отверстие виброизоляцией.

Также есть способ снятия промежуточного корпуса через правую часть торпедо со снятие бардачка, но этот способ более трудоемкий:

Далее аналогичным образом (см. простой вариант) установить магнитолу в центральную консоль.

В результате переноса магнитолы наверх:

Удобней пользоваться магнитолой.
Нет центральных воздуховодов.
За счет отсутствия центральных дефлекторов поток воздуха на лобовое стекло и в ноги усиливается.

Другие доработки Нивы:

Фото: LiS-66rus

Ключевые слова: магнитола нива | торпедо нива

Поделиться в социальных сетях:

👍

anackonda75
27 апреля 2024 11:40

еще проще не разбирая ничего вырезаем нижнию часть воздуховода, заклееваем скотчем армированым через окно воздуховода( не удобно но сделать реально) и приподымаем к верху, все аля готова

-2
romz
6 февраля 2023 09:40

не для сибири...

+1
lorinalm
5 февраля 2023 12:11

Колхозить уж по серьезному.

0
1. sergei62
  9 марта 2023 11:02

  Где такое приобрести?

  -2
2. lorinalm
  9 марта 2023 22:12

  Это самопал. Год творчества с перерывами.

  0
3. sergei62
  13 марта 2023 08:32

  Начинай на продажу самопалить. Народ будет брать. Во сколько обошлось такое сделать если не секрет?

  0
4. lorinalm
  13 марта 2023 19:03

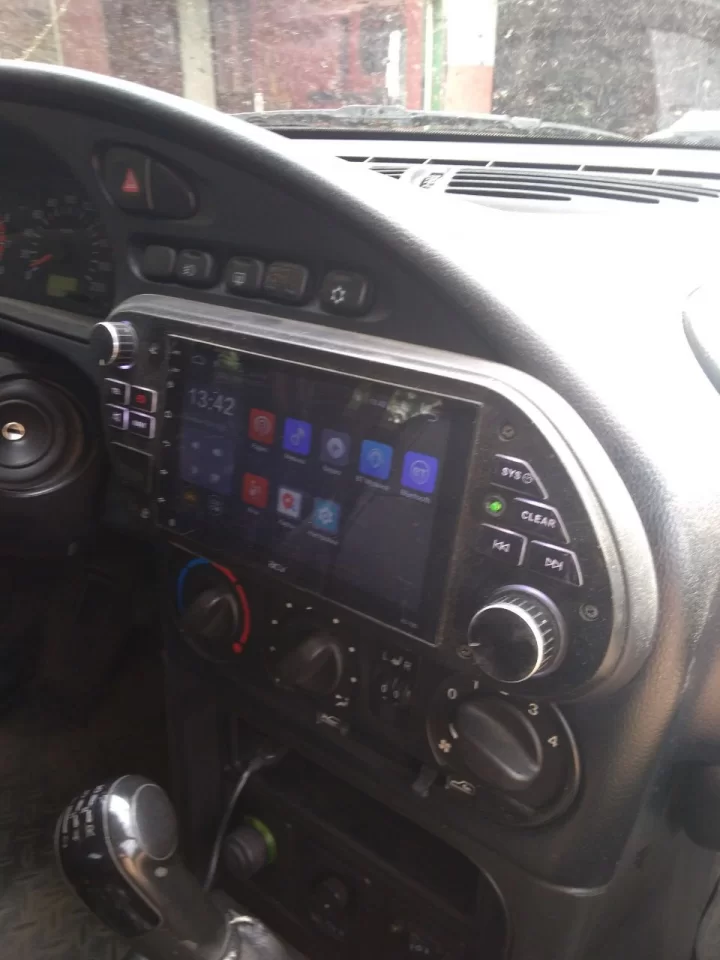

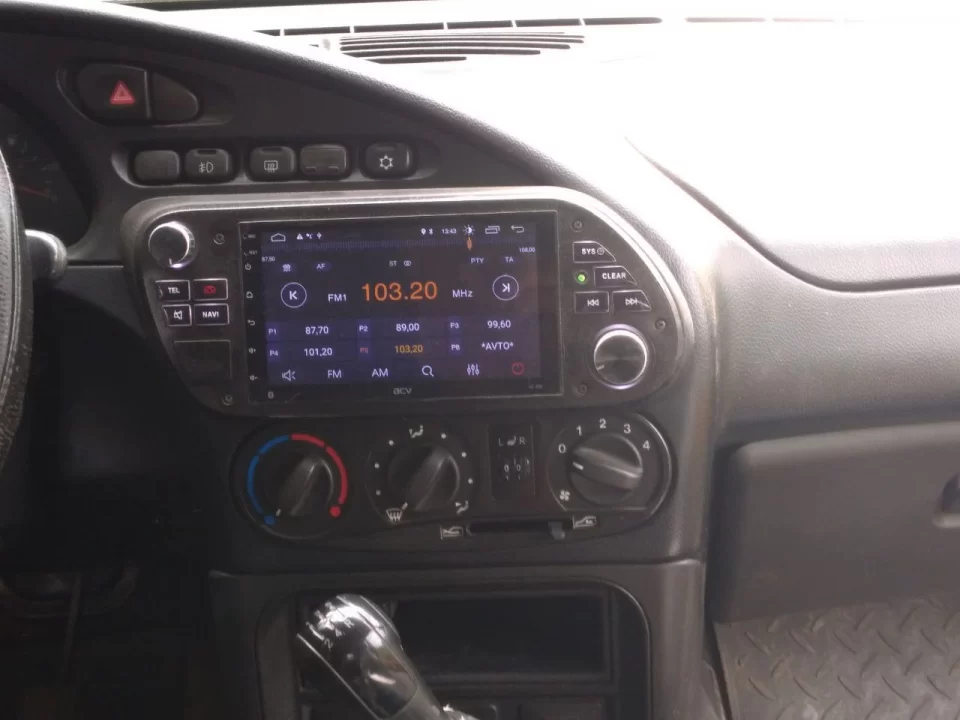

  Езжу с ней уже два года. Место установки оказалось очень удачным. Начал делать когда понял, что готового ничего не подберу. Себестоимость трудно оценить. Основная цена - магнитола, тут кому, что надо. Я взял за основу ACV-7180 за 13 т.р., на тот момент с неплохими характеристиками. Кстати оказалась довольно шустрой и надежной. Плату развернул на 90 градусов, вошла в воздуховод точно родная. Ну, а все остальное по мелочам, что то было, что то прикупил на пару т.р. Рамка на 3д принтере по контуру отпечатана, потом заливалась полимерной смолой, т.к. в машине, на солнце и под 80 может нагреть. С кнопками геморрой, вытачивал из белого оргстекла, на них наклейки прозрачные с АЛИка, потом лак УФ для ногтей, очень хорошо себя показал. На микроконтроллере программку написал для работы энкодера и вкл/выкл ГУ (повторяет алгоритм VAGa) плюс подсветка кнопок и крутилок. Очень муторно, сделать один раз для себя интересно, на продажу - слишком много мелочей делать вручную, как говорится денег на этом не заработаешь.

  +1
5. sergei62
  14 марта 2023 06:44

  Классно получилось. Руки из нужного места растут. Я так не смогу. А хотелось бы

  0
