    Установка боковых зеркал нового образца SE на Lada Priora

     21 февраль 2018  LadaOnline    10 155    1

    Установка боковых зеркал нового образца SE на Lada Priora

    В настоящее время на Lada Priora устанавливают электропривод и обогрев наружных зеркал. Одной из популярных доработок является установка боковых зеркал нового образца SE (с обогревом, электроприводом и повторителями поворотов). Расскажем, как заменить зеркала старого образца на нового своими руками.

    Потребуется: Зеркала наружные электроуправляемые с указателем поворота (артикул: 2170-8201050-75 и 2170-8201051-75, цена около 3 500 рублей), заглушки повторителя поворота SE.

    Установка

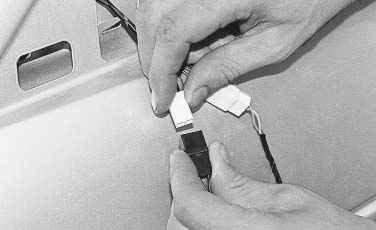

    Снять штатные боковые зеркала (поддеть треугольник зеркала отверткой, вывернуть три винта крепления). Установить зеркало нового образца в обратном порядке.

    Снять штатные боковые зеркала PrioraСнять штатные боковые зеркала PrioraСнять штатные боковые зеркала Priora

    Протягиваем провода указателей поворотов к зеркалам:

    1. Снять обшивку двери.
    2. Снять указатель поворотов с крыла, отсоединить колодку. Вместо них устанавливаем заглушки.
    3. Вытащить провода из крыла в салон. Для этого в салоне открутить накладки порогов, отогнуть ковролин и войлок и тянуть за черный провод в моторном щите. Какой из двух проводов +12 В определяем мультиметром или контрольной лампой. Второй провод изолируем.
    4. Проложить провод из салона в дверь автомобиля через гофру.

    Снять поворотник Prioraпровода поворотника Prioraгофра в двери Prioraзаглушка SE поворотника Priora

    Подключение

    Зеркала старого образца (без указателей поворотов) имеют две колодки (3 и 2 провода):

    Зеркала старого образца Priora (без указателей поворотов) имеют две колодки

    Зеркал нового образца SE имеют 1 колодка из 6 проводов:

    Зеркал нового образца SE Priora

    Отрезаем провода от колодки зеркал SE и припаиваем по схеме:

    подключение боковых зеркал нового образца SE на Lada Priora

    Процесс установки и подключения зеркал нового образца SE также показан на видео:

    Зеркала нового образца SE PrioraЗеркала старого образца PrioraЗеркала нового образца Priora

    Напомним, ранее мы рассказывали про другие доработки Приоры. Например, как сделать подсветку в зеркалах заднего вида и заменить перегоревший поворотник в наружном зеркале.

    Источник фото: бортовой журнал Minishty

    Ключевые слова: боковые зеркала лада приора | аксессуары лада приора | поворотники лада приора | подогревы лада приора

    нравится0
    не нравится0
    00
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Будете ли вы устанавливать боковые зеркала SE на Lada Priora?


    Похожие материалы
  • Установка боковых зеркал нового образца SE на Lada Granta и Lada Kalina
  • Замена зеркал заднего вида на Лада Ларгус
  • Замена жабо Лада Приора старого образца на нового

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: В каком году начался выпуск Lada XRAY?

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

    1. Если у вас механические зеркала, то:
      1. В монтажном блоке находим "Реле обогрева заднего стекла". Провод зеркала (обогрев) прокладываем через гофру двери до монтажного блока. Откручиваем снизу саморез крепления блока предохранителей и вынимаем его на себя. Находим данное реле с обратной стороны соединяем с зелено-красным проводом.

      2. Покупаем джойстик 2170-3763080-10.

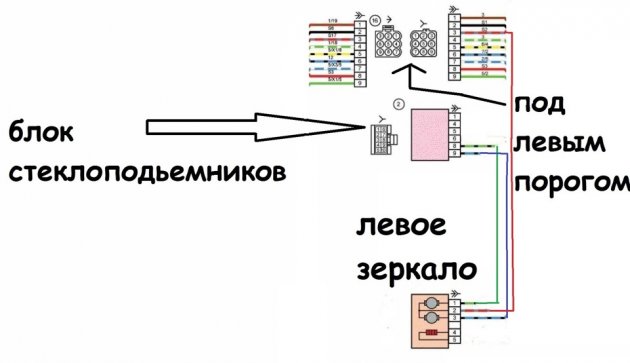

      Левое зеркало:
      — зеленый провод в фишку блока (8 контакт)
      — синий провод в фишку блока (9 контакт)
      — красный провод в фишку под левым порогом ( 3 контакт)

      Правое зеркало:
      — зеленый провод в блок комфорта (16-ти контактная фишка Х3, контакт 11)
      — синий провод в блок комфорта (16-ти контактная фишка Х3, контакт 12)
      — красный провод в фишку под правым порогом (3 контакт)

      https://www.drive2.ru/l/8145941/
