    Как сделать подсветку в зеркалах заднего вида на LADA

    По мере развития электроники, внешние зеркала становятся многофункциональными элементами автомобиля. У современного автомобиля в боковом зеркале дополнительно могут располагаться: камера, система распознавания авто в «мертвой зоне» и фонарь освещения, который подсвечивает пространство рядом с машиной в темное время суток. А Вы знаете, что последнюю опцию можно установить на автомобили LADA своими руками?

    Потребуется: светодиодные, водонепроницаемые фонари (в данном примере 23 мм LED Eagle Eye, можно найти в популярных товарах с Алиэкспресс, цена 50 рублей.)

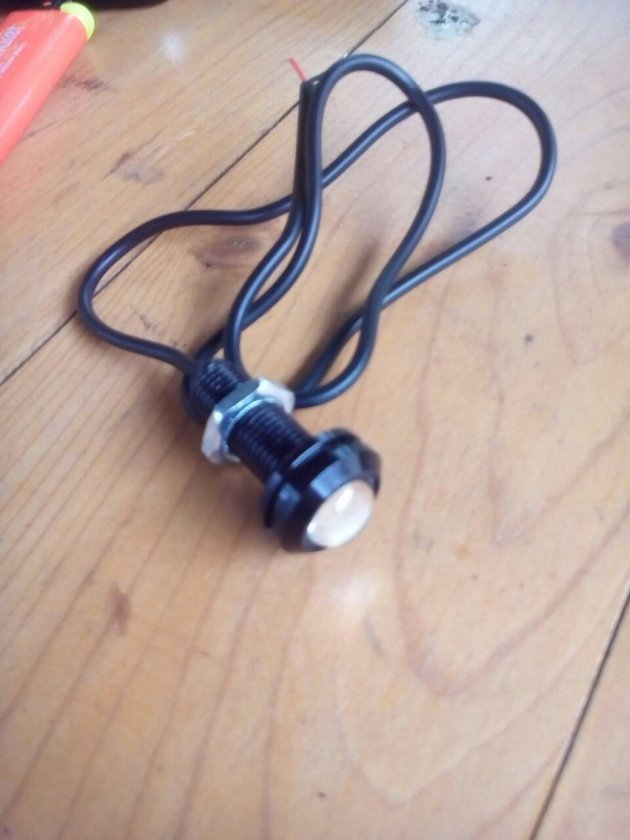

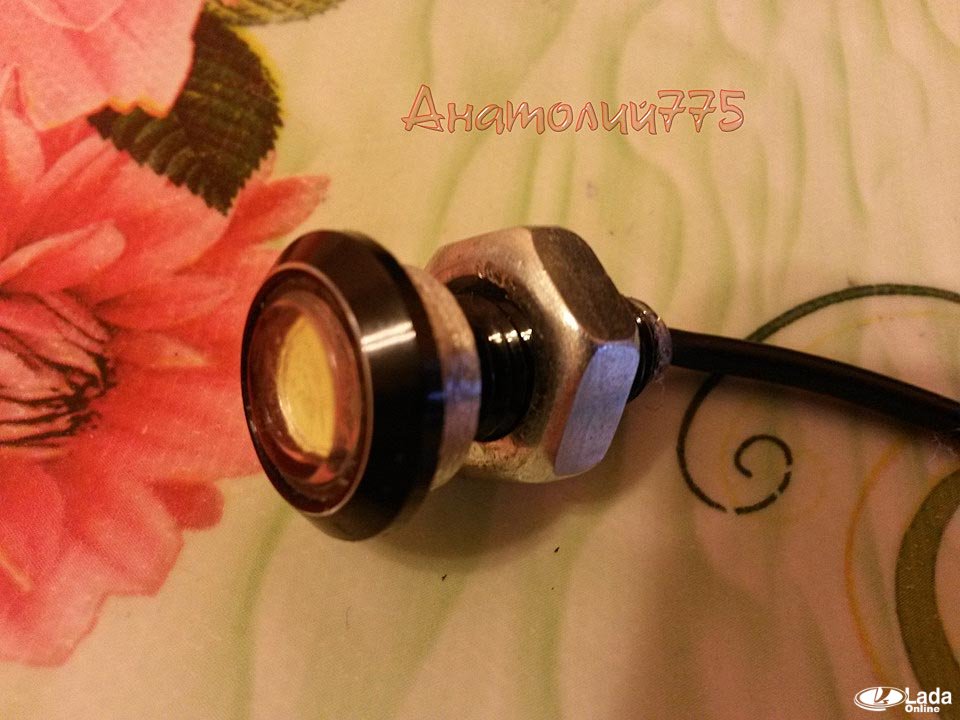

    LED Eagle EyeLED Eagle Eye

    Процесс установки показан на примере боковых зеркал Лада Приора. На других современных автомобилях LADA (Vesta, XRAY, Largus, Granta, Kalina, Lada 4x4) все действия выполняются аналогично. Фотоотчеты этих доработок на других моделях LADA вы найдете в комментариях к статье.

    Установка

    Линзу LED фонаря немного подтачиваем и полируем линзу, чтобы свет лучше рассеивался.

    подтачиваем и полируем линзу LED Eagle Eyeподтачиваем и полируем линзу LED Eagle Eye

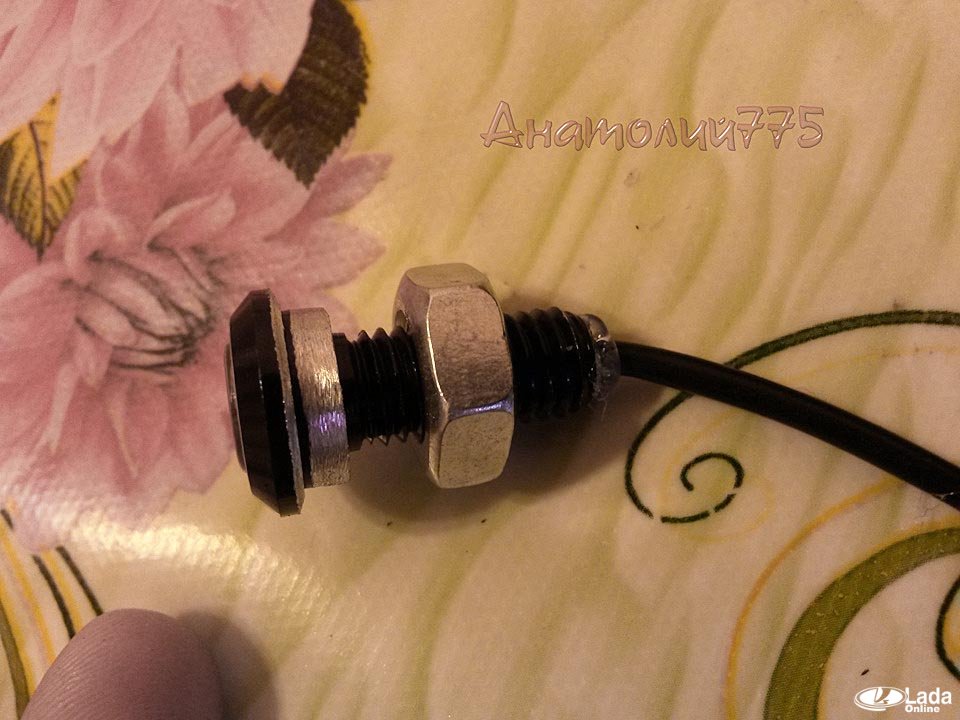

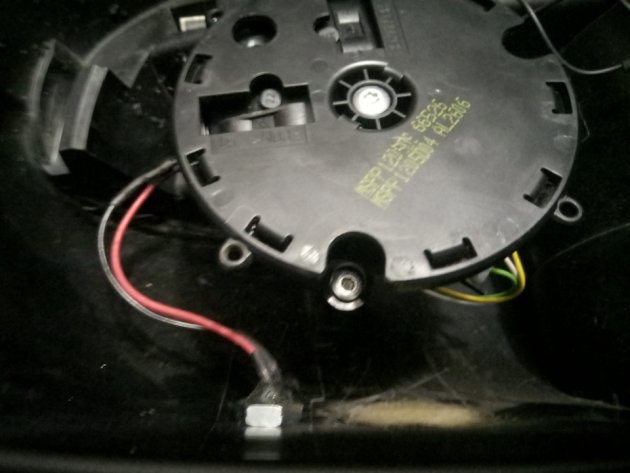

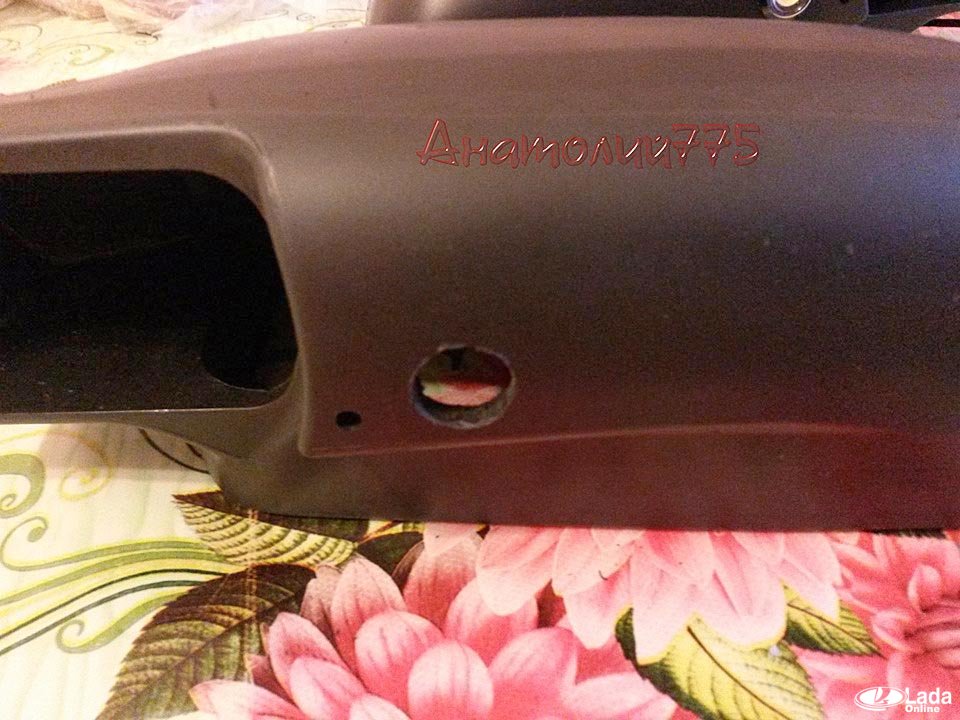

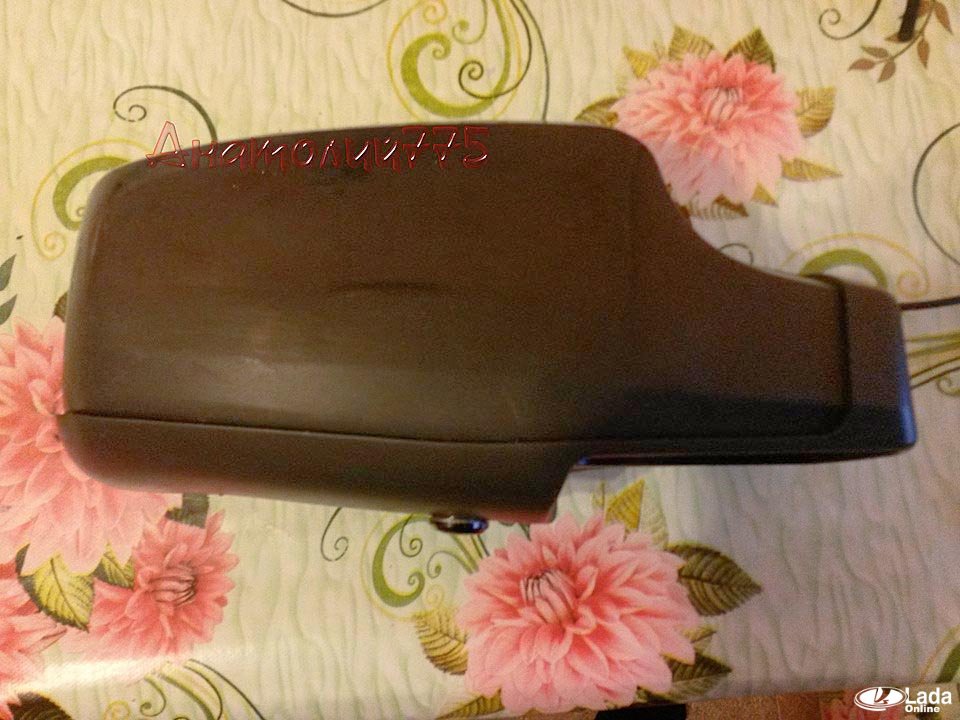

    Снимаем и разбираем зеркала (инструкция для Vesta/XRAY и Priora/Kalina/Granta). В корпусе зеркала делаем отверстие подходящим диаметром (используем дрель). Устанавливаем LED фонари и фиксируем гайкой из комплекта. Провода, которые заходят в корпус фонаря, заливаем термоклеем.

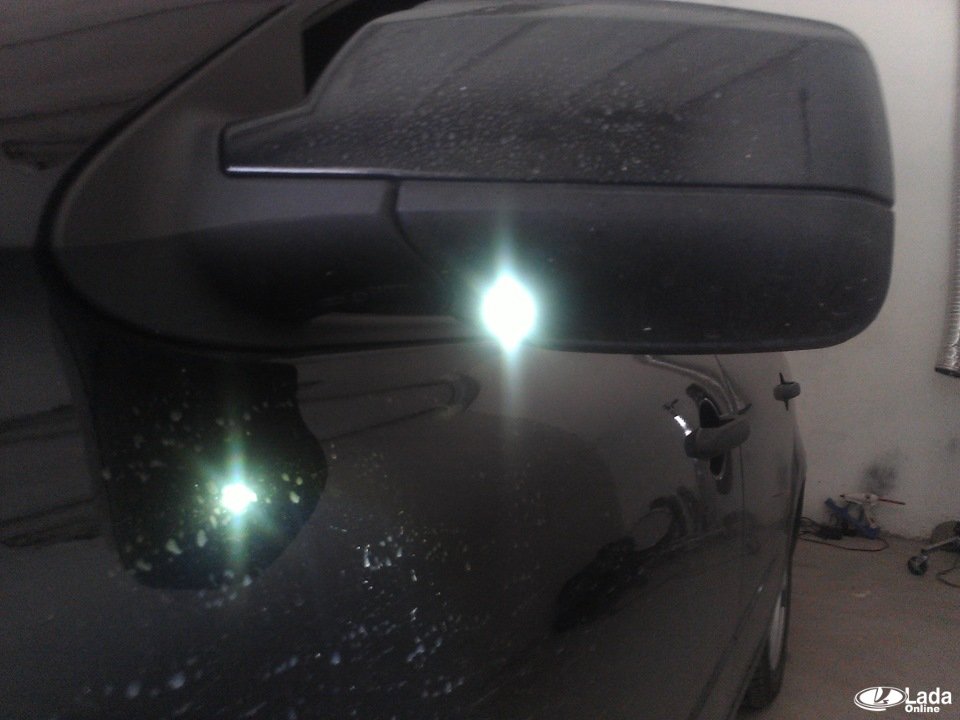

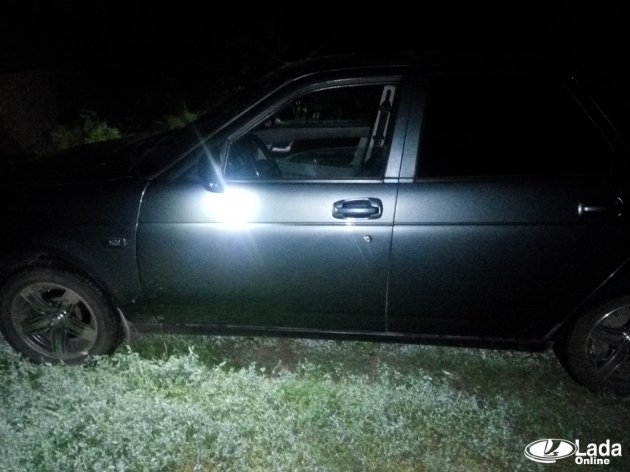

    Как сделать подсветку в зеркалах заднего вида на LADAКак сделать подсветку в зеркалах заднего вида на LADAКак сделать подсветку в зеркалах заднего вида на LADAКак сделать подсветку в зеркалах заднего вида на LADA

    Провода для подсветки в зеркалах протягиваем сначала в двери, а затем в салон автомобиля, рядом со штатной проводкой.

    Подключение

    Подсветка во внешних зеркалах автомобиля должна загораться и работать около 20-30 секунд:

    • после снятия автомобиля с охраны (при посадке в автомобиль)
    • после выключения зажигания (при выходе из машины).

    А потухать после включения зажигания.

    Для такой реализации можете воспользоваться одной из схем подключения:

    1. К доп.каналу сигнализации (управление «массой»). Подключение выполняем через 4-ех контактное реле:

    подключить подсветку в зеркалах заднего вида на LADA

    2. К штатной проводке, отвечающей за подсветку в салоне.

    Подключение к плафону ЭРА-Глонасс (для Lada Vesta и XRAY):

    • 11 и 14 (бело-розовые) - +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
    • 15 (черный или сине-черный) - «масса».
    • 17 (белый) - «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

    Подключение к плафону ЭРА-Глонасс (для Lada Vesta и XRAY)

    Подключение к потолочному светильнику (для Priora/Granta/Kalina):

    • крайние - общая «масса» и «масса» от концевиков дверей.
    • средний - постоянные +12В.

    Подключение к потолочному светильнику (для Priora/Granta/Kalina)

    В зависимости от комплектации автомобиля цвета проводов могут меняться. Перед подключением проверьте контакты мультиметром или контрольной лампой.

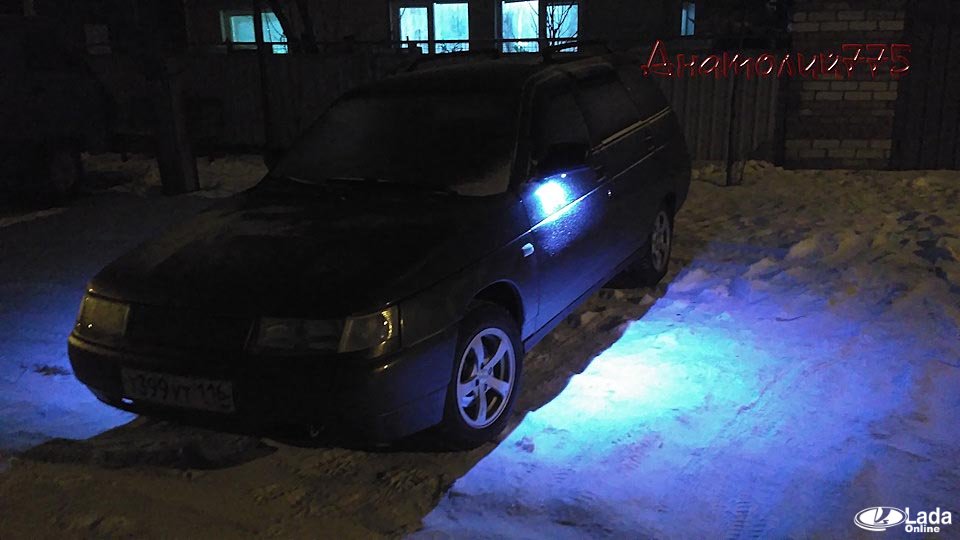

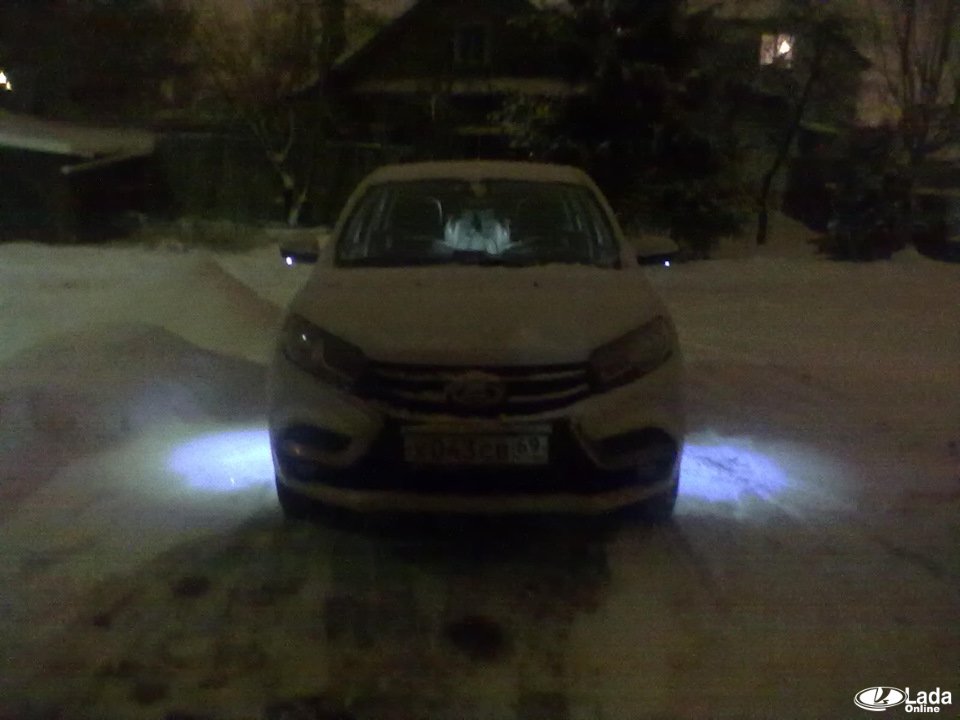

    Как сделать подсветку в зеркалах заднего вида на LADAКак сделать подсветку в зеркалах заднего вида на LADA

    Теперь подсветка в зеркалах не позволит наступить в лужу или грязь в темное время суток. Смотрите также другие аналогичные доработки:

    Источник фото: бортовой журнал Anatolii775

    Ключевые слова: внешняя подсветка лада веста | внешняя подсветка лада калина 2 | внешняя подсветка лада гранта | внешняя подсветка Lada XRAY | внешняя подсветка лада приора | внешняя подсветка лада калина | внешняя подсветка нива | внешняя подсветка лада ларгус | боковые зеркала лада веста | боковые зеркала lada xray | боковые зеркала лада калина 2 | боковые зеркала лада гранта | боковые зеркала лада калина | боковые зеркала лада приора | боковые зеркала лада ларгус | боковые зеркала нивы | аксессуары лада веста | аксессуары lada xray | аксессуары лада гранта | аксессуары лада калина 2 | аксессуары лада ларгус | аксессуары лада приора | аксессуары лада калина | аксессуары нива | универсальная статья

    нравится0
    не нравится0
    +44
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Будете ли вы устанавливать подсветку в боковые зеркала?


    Похожие материалы
  • Как убрать свист в районе боковых зеркал на автомобилях Лада
  • Замена ламп поворотников в боковых зеркалах Lada XRAY
  • Как снять задние фонари Lada XRAY

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: Напишите цифрой «три тысячи сто пятьдесят три»

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий


    0Нравится Не нравится

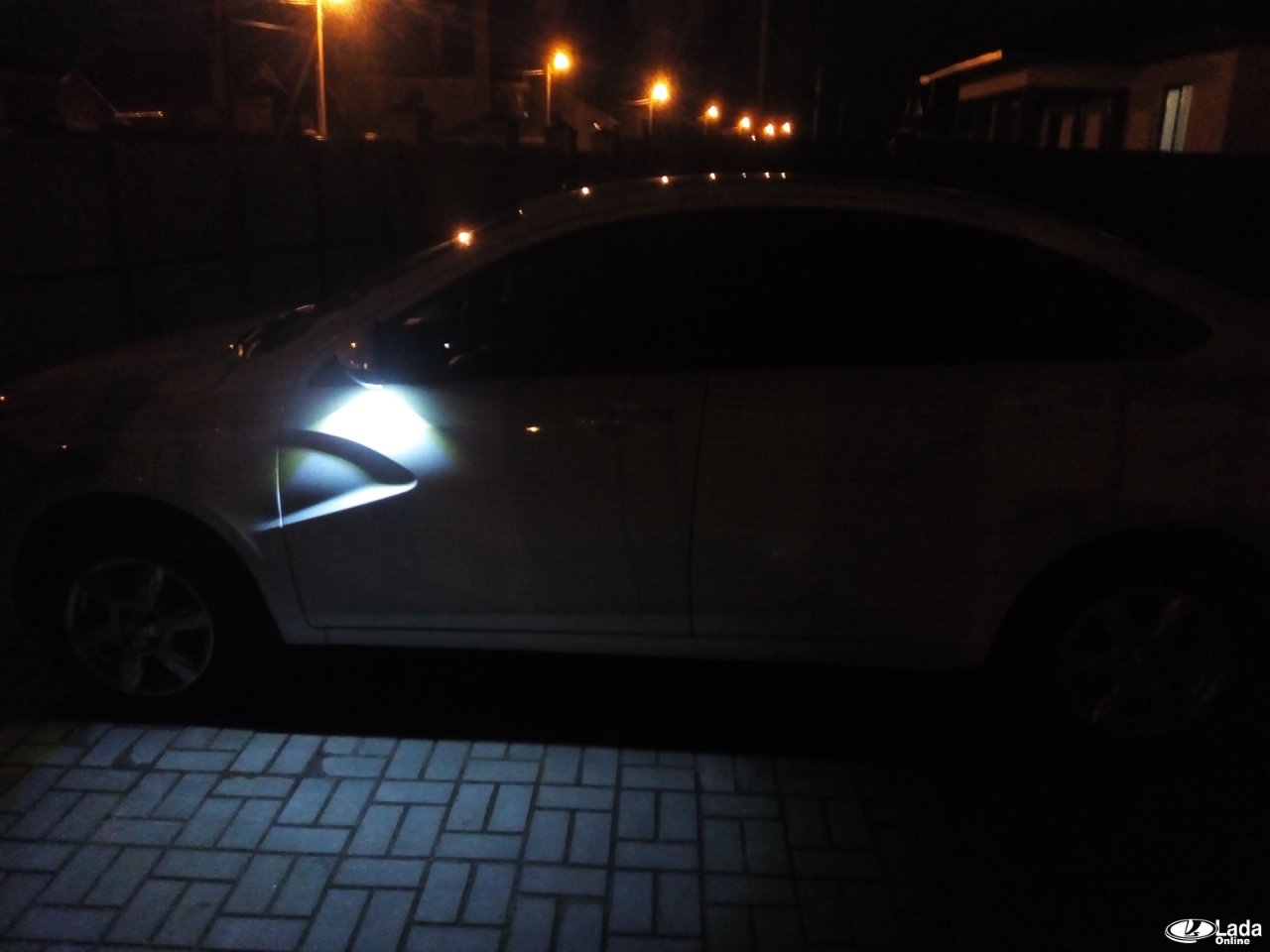

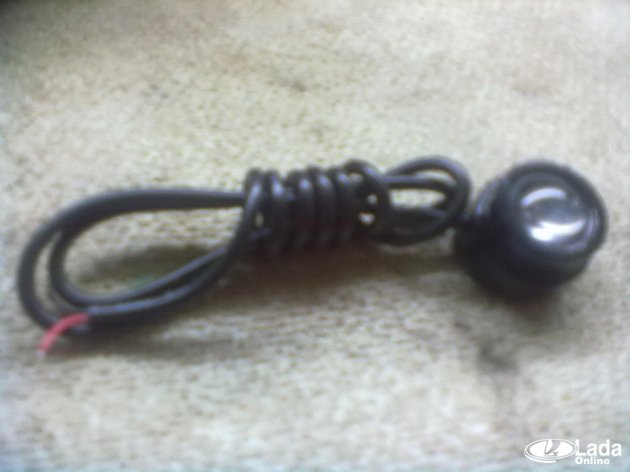

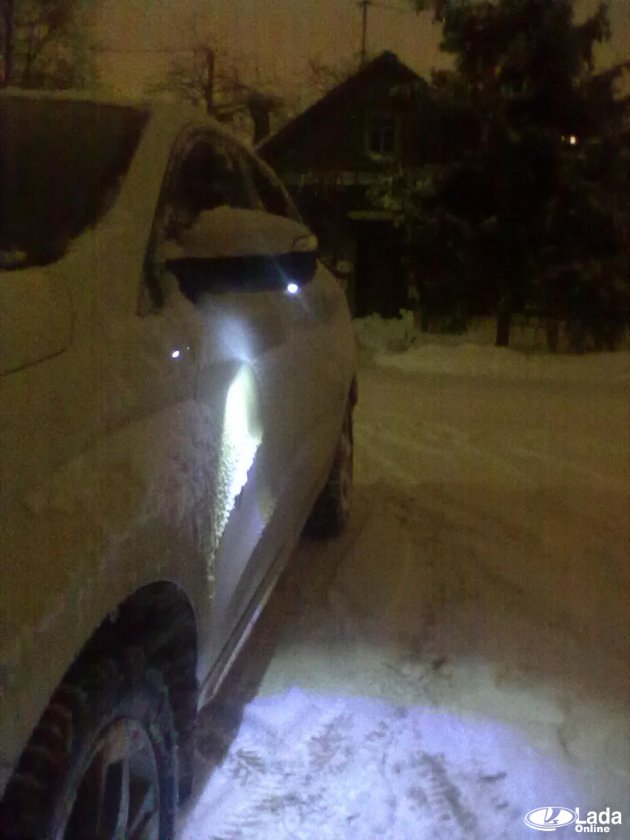

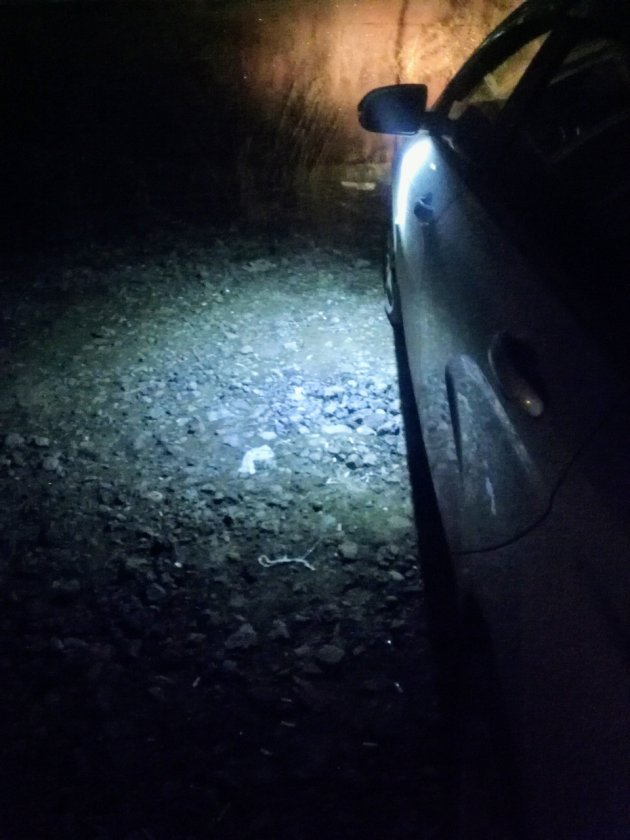

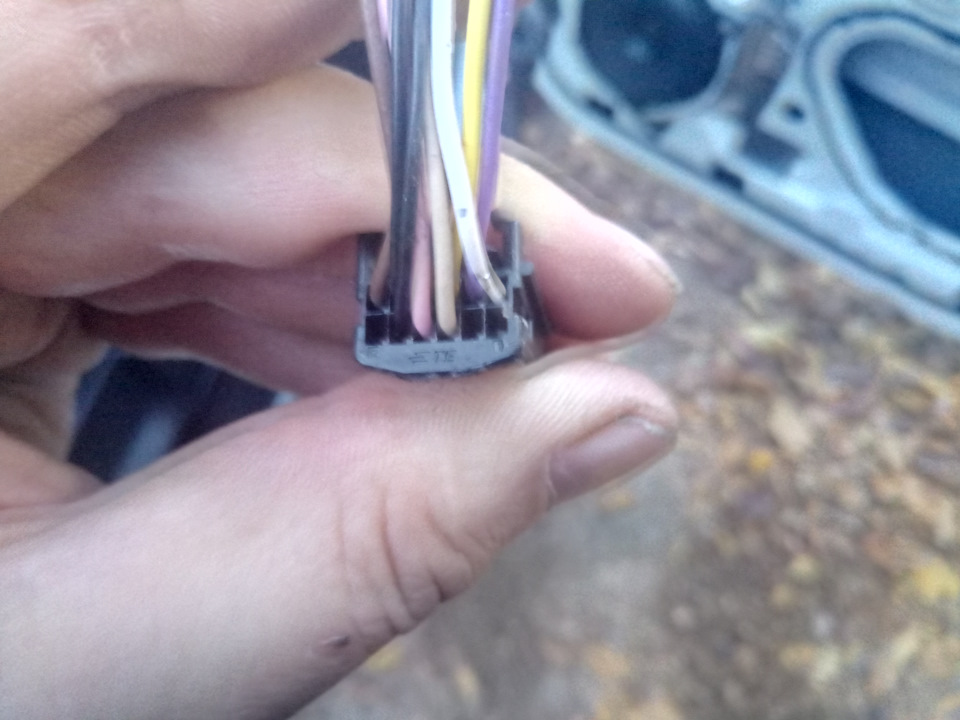

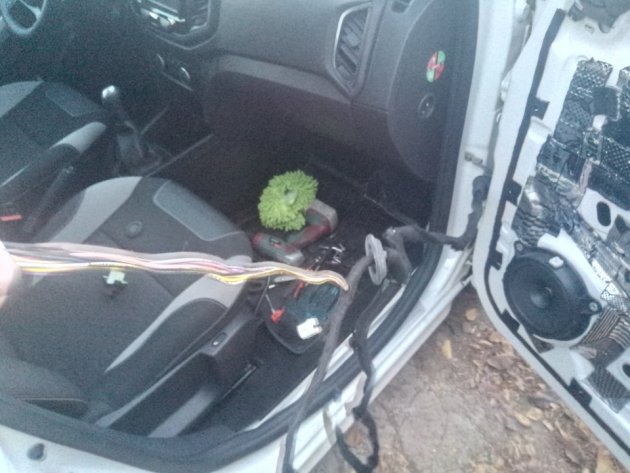

    подсветка в зеркалах Lada XRAY:
    Условия срабатывания:1.При открытии любой из 5-ти дверей.2.При снятии с охраны доп. сигнализации 20 секунд горит потом тухнет.Очень удобно, не наступишь в луже перед самой дверью.3.При выключении зажигания на 20 секунд.Второй и третий пункты реализованы при помощи доп. каналов сигнализации и реле.

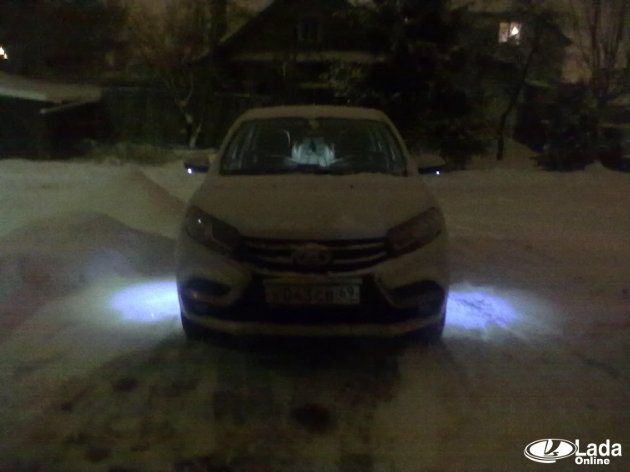

    подсветка в зеркалах Lada XRAY

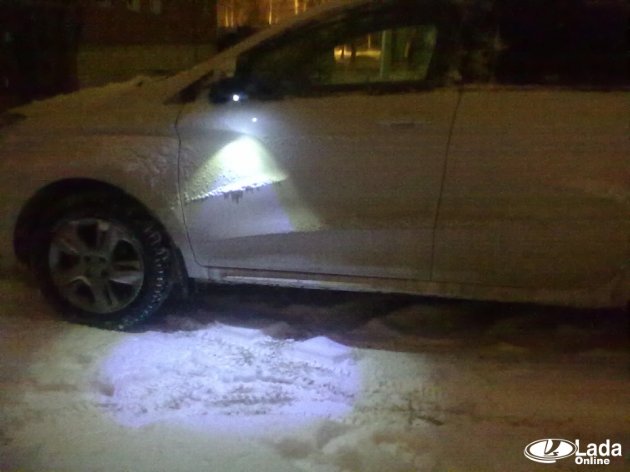

    подсветка в зеркалах Lada XRAY
    подсветка в зеркалах Lada XRAY
    подсветка в зеркалах Lada XRAY
    https://www.drive2.ru/l/494276657247420566/


    +1Нравится Не нравится

    Петя,
    Пётр, Вы знаете, я тоже видел обычно подсветку на дверях и эта конструкция на зеркалах меня сначала удивила. Но как оказывается, смысл этой подсветки оказался другой. Она нужна не при выходе с автомобиля (как мы с Вами видели), а при подходе к авто в темное время суток. Так что насчет "Нормальных людей" Вы не правы. Думаю, что и та и другая подсветка может дополнять друг друга и одновременно присутствовать на автомобиле.


    -1Нравится Не нравится

    Нормальные люди ставят такую подсветку снизу и изнутри дверей.


    0Нравится Не нравится

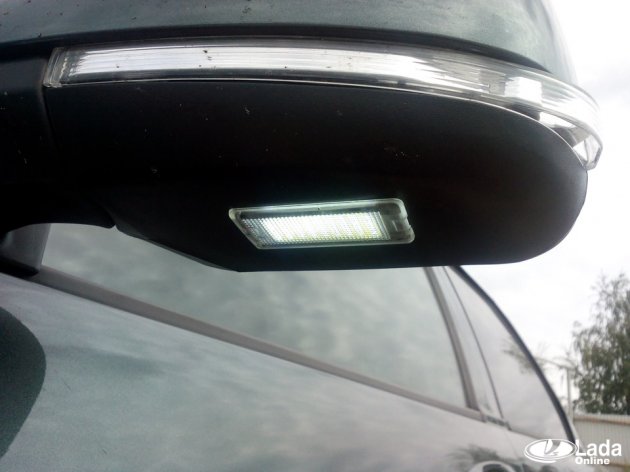

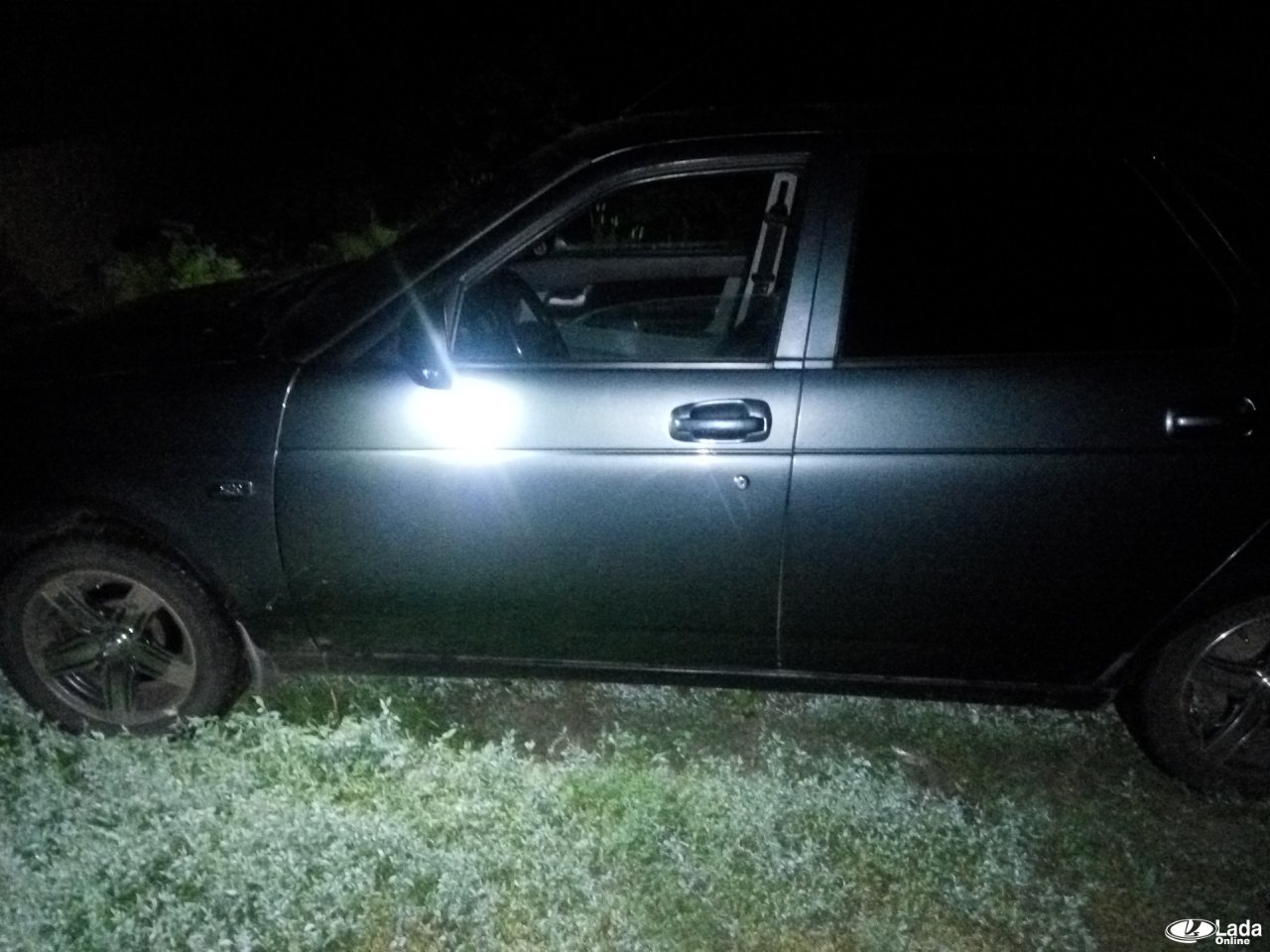

    Подсветка в зеркалах Приоры:

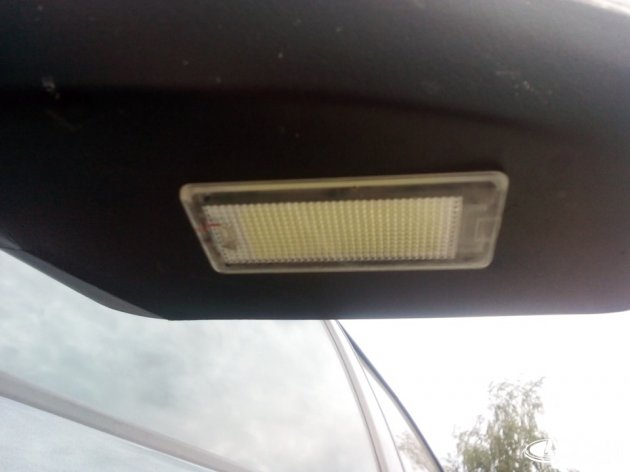

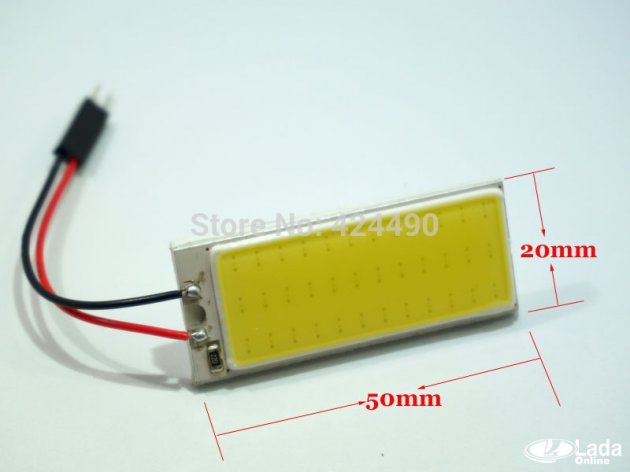

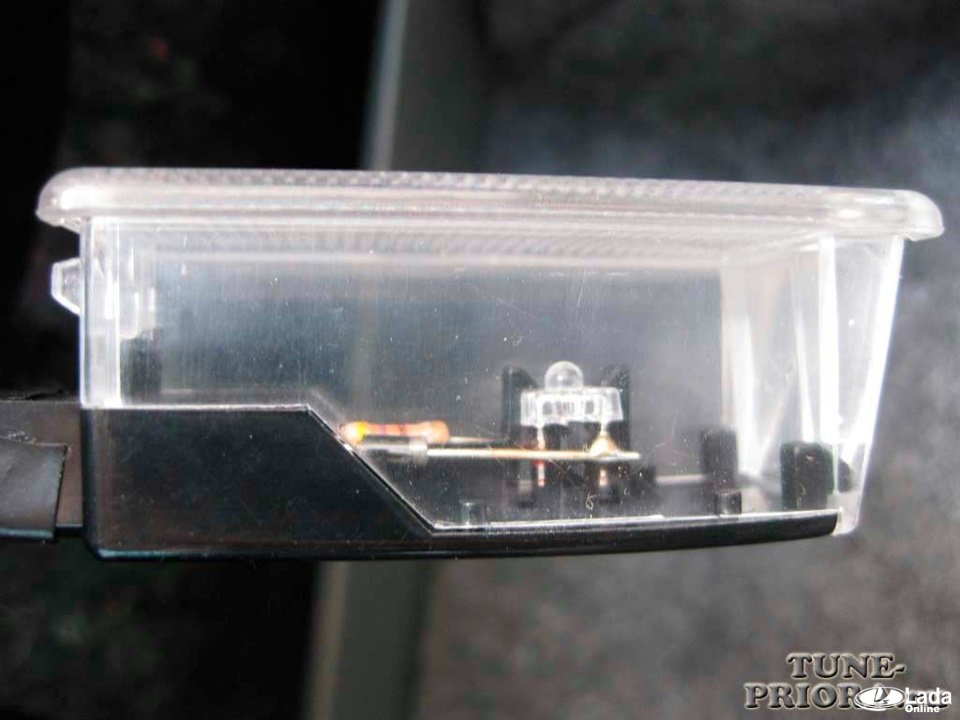

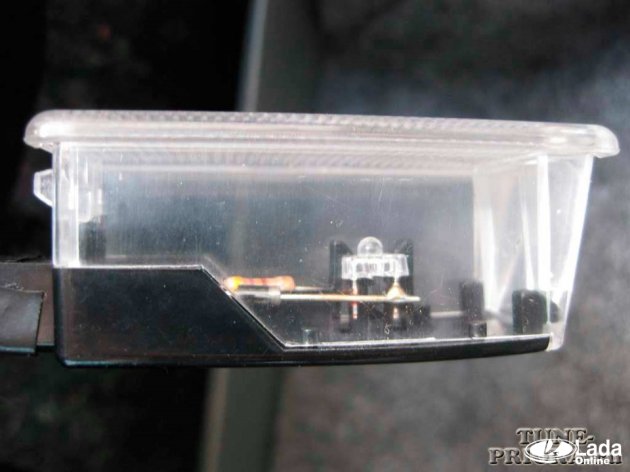

    Взял для этого плафон люксовый, стоящий в дверях, заказал с Китая матрицу на 36 диодов, она идеально подходит под наш плафон.далее пилим, режим зеркало чтобы вставить плафон, тянем провод.Саму подсветку подключил к центральному плафону.небольшая сложность была в том чтобы заставить включаться подсветку когда снимаешь с охраны штатной сигнализацией.Для этого потребовалось найти два провода идущие на актуатор водительской двери, релюшка и диод.реле нужно чтобы замыкать концевик двери на массу, диод чтобы включал реле только при снятии с охраны.

    https://www.drive2.ru/l/7445681/

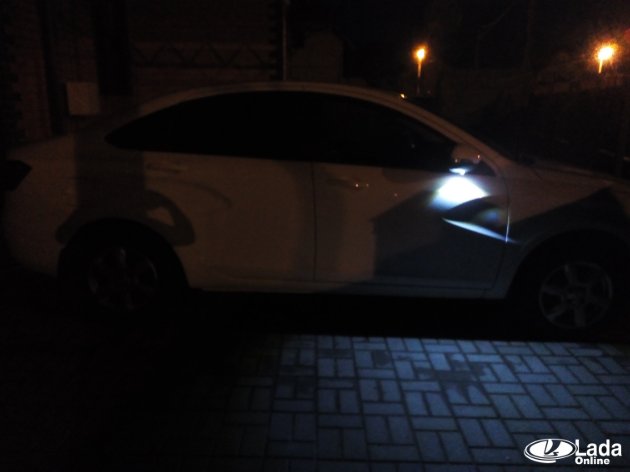

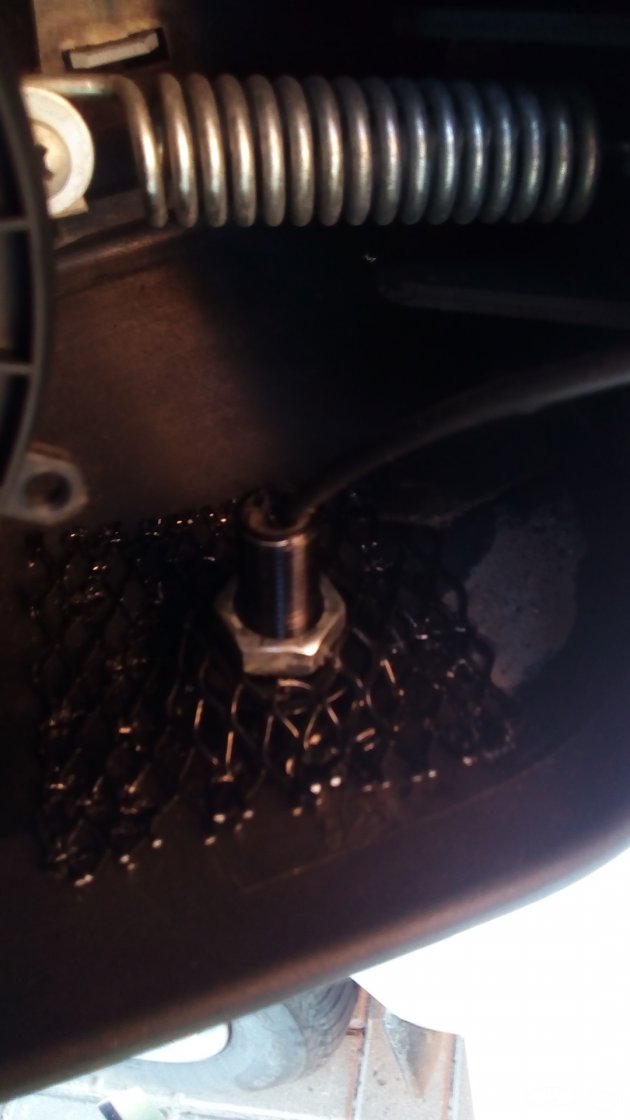

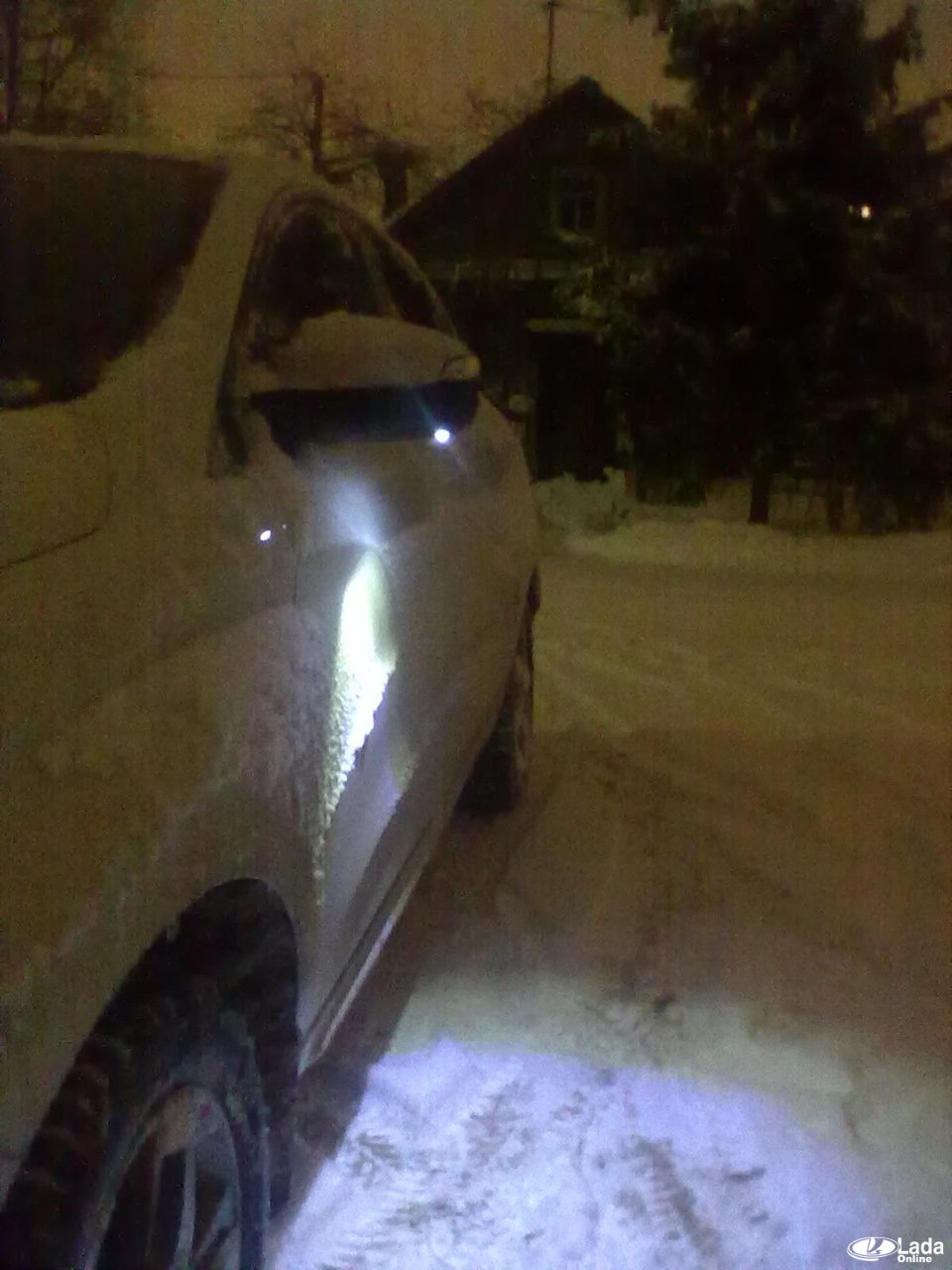

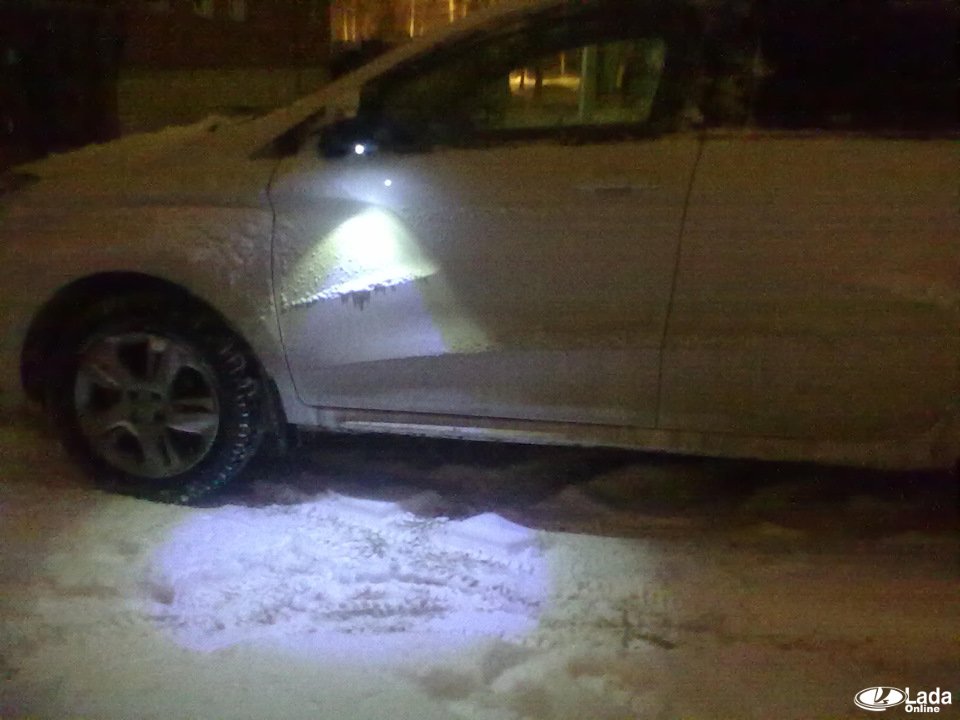

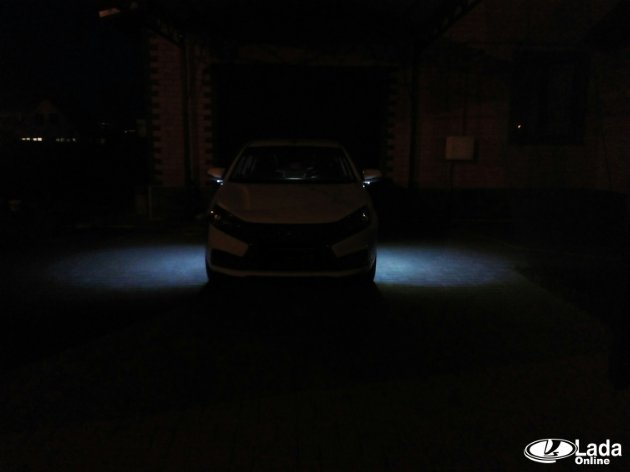

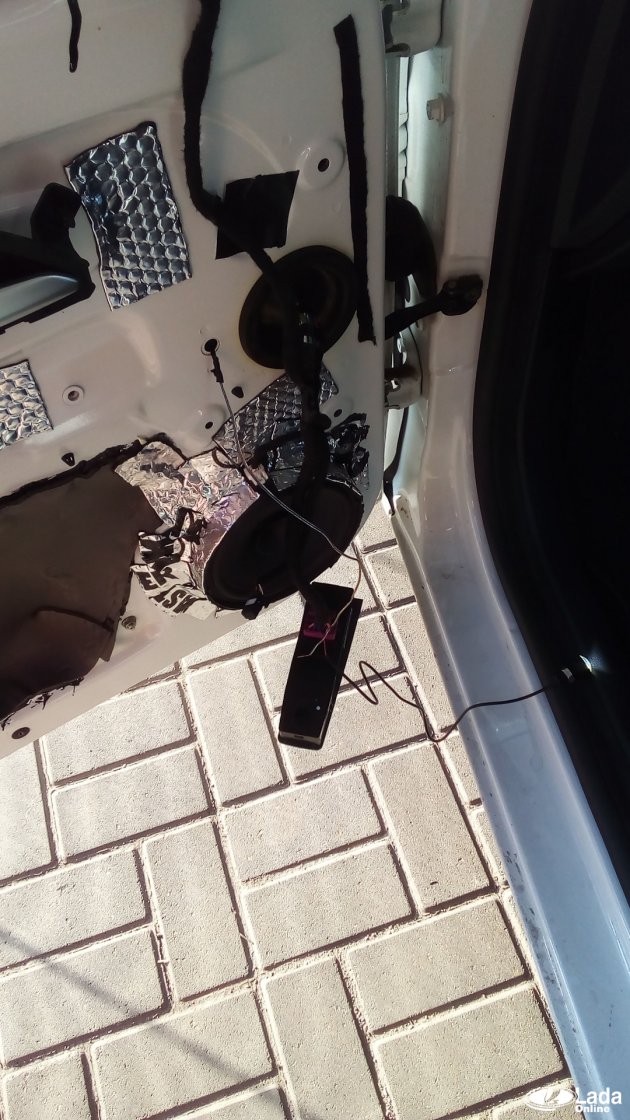

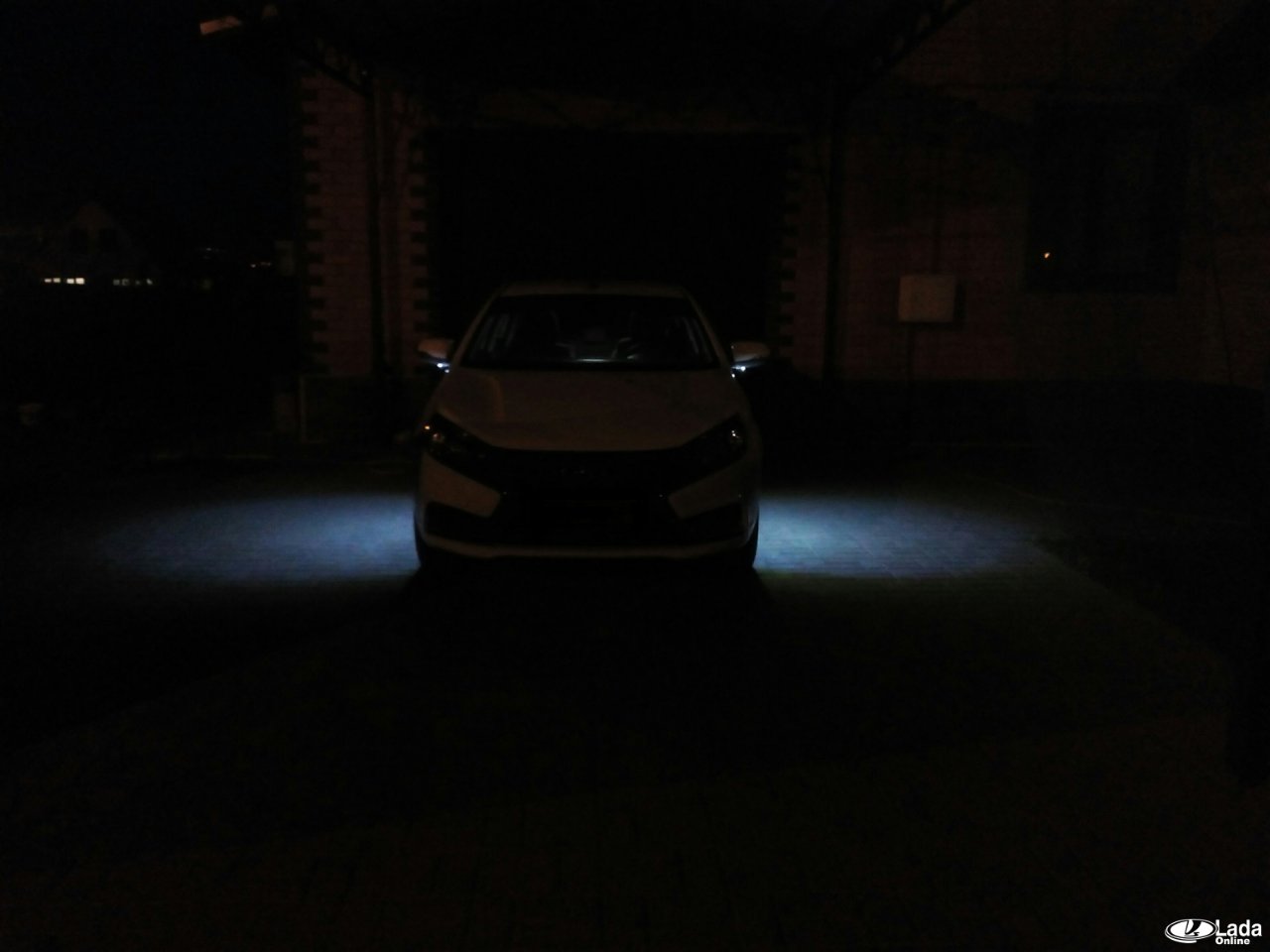

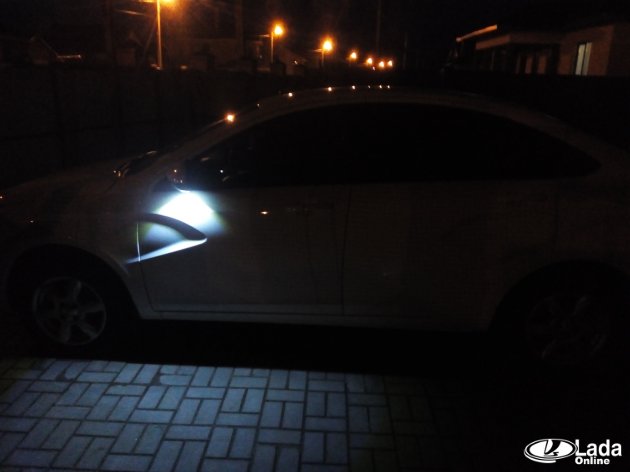

    Подсветка в зеркалах Весты:

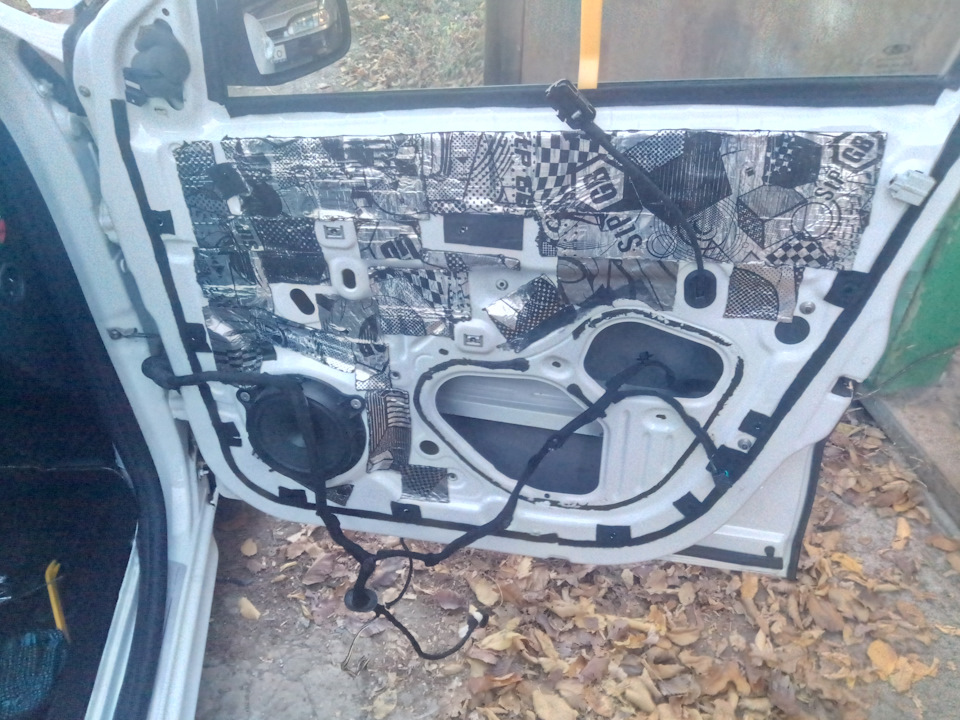

    Минус взят у плафона от управления дверей, плюс у кнопки стеклоподъемника.

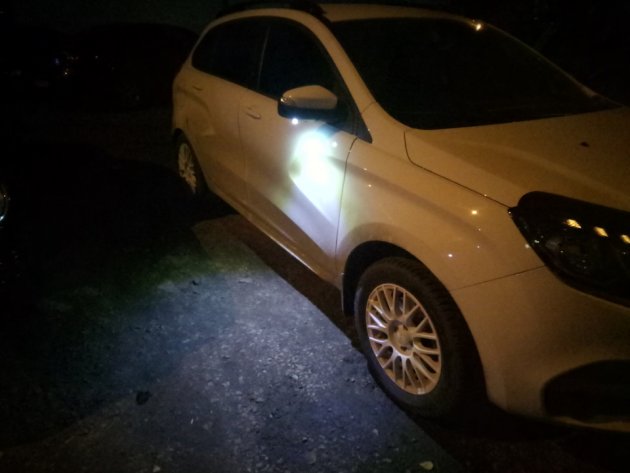

    Подсветка в зеркалах Весты

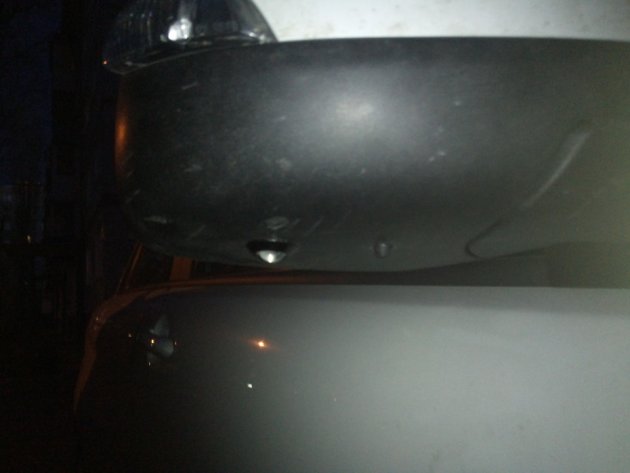

    Подсветка в зеркалах Весты

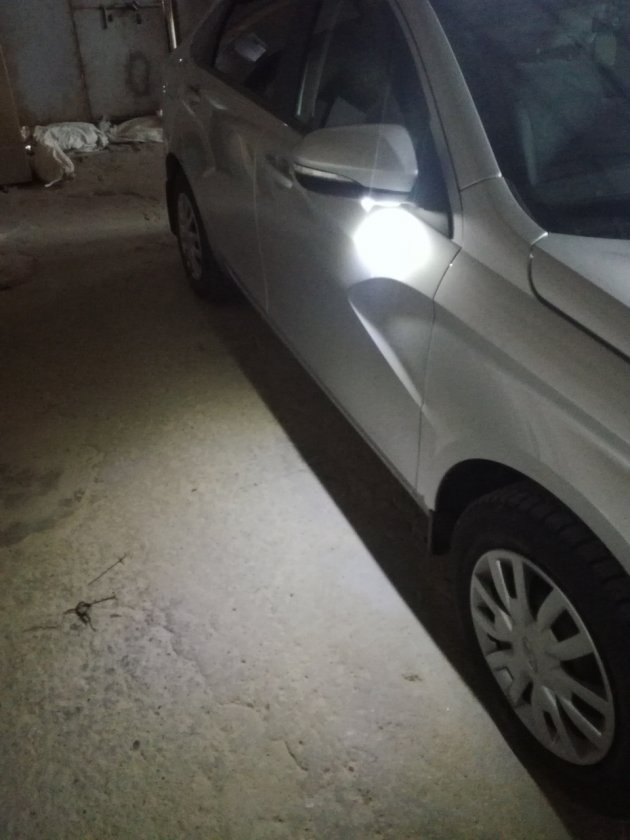

    Подсветка в зеркалах Весты
    Подсветка в зеркалах Весты
    Подсветка в зеркалах Весты
    https://www.drive2.ru/l/474628659336970507/

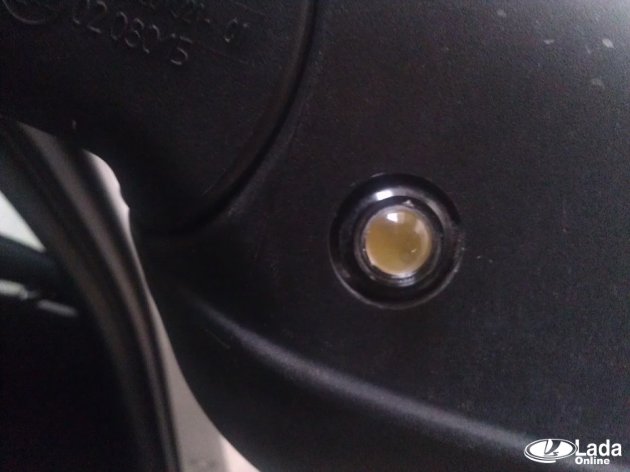

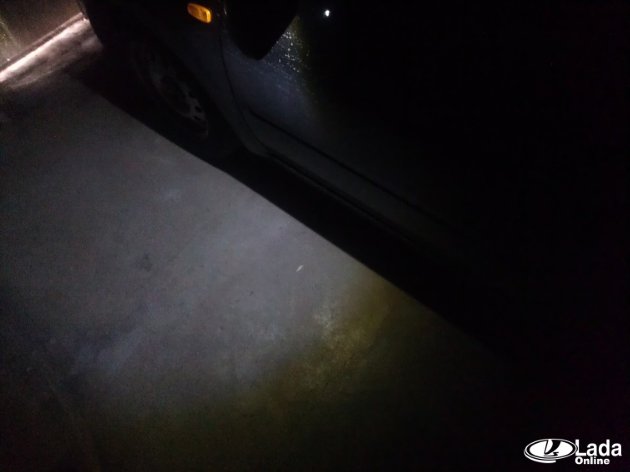

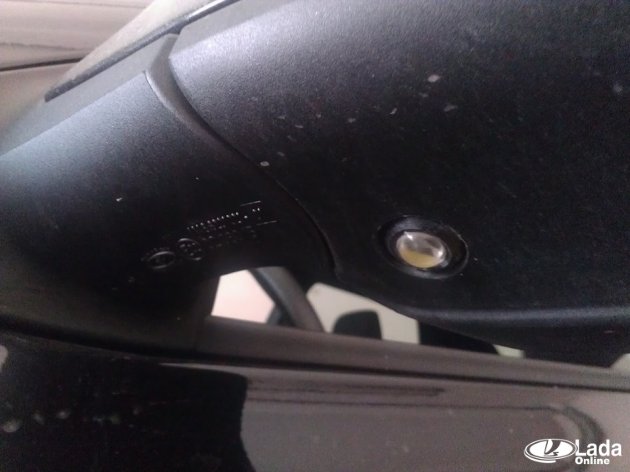

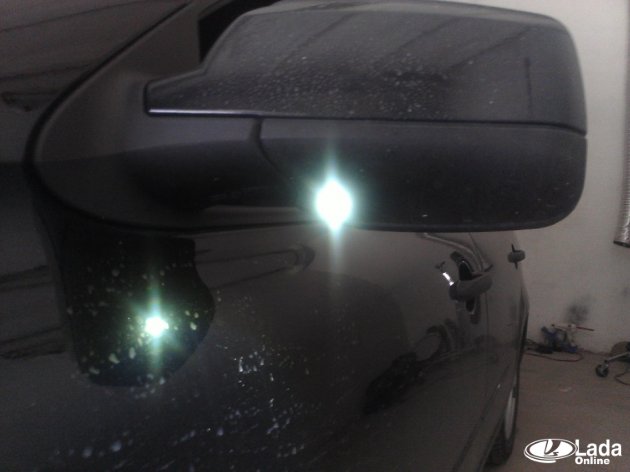

    Подсветка в зеркалах Гранты/Калины:

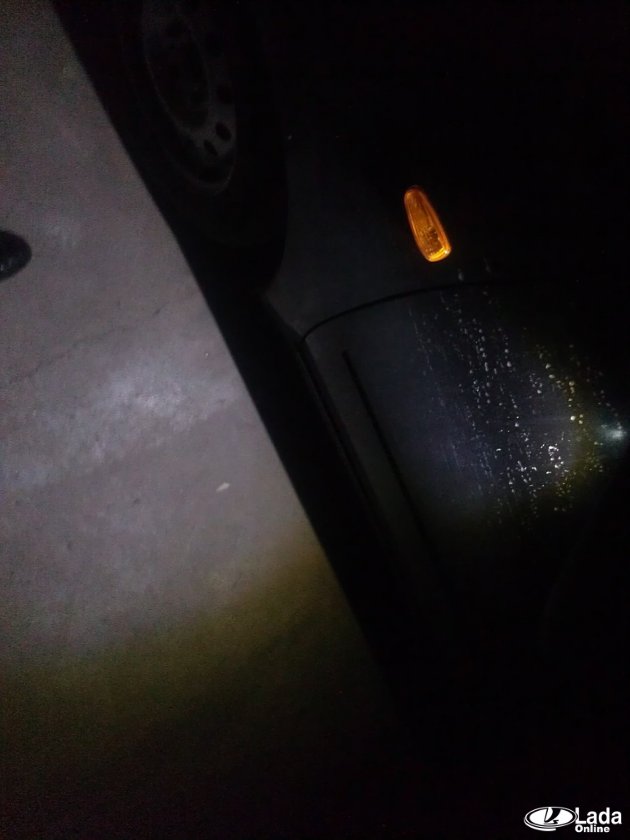

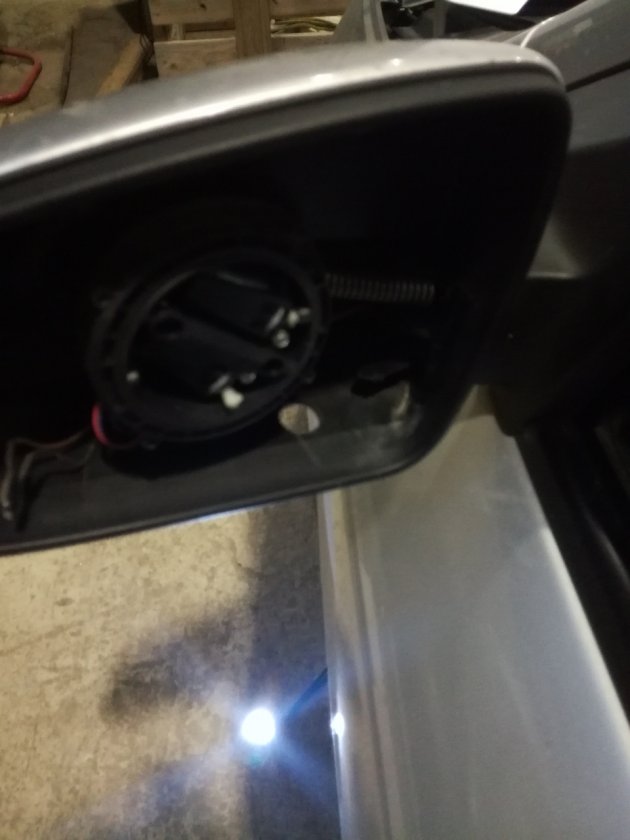

    Снимаем зеркала, делаем из картона лекало по диаметру линзы, мерим, аккуратно сверлим дырки, ставим зеркала обратно, теперь надо делать так чтоб линзы светили примерно одинаково, а то будут в разные стороны светить. После регулировки, фиксируем клеем, потом герметиком черным.
