Как установить фаркоп (ТСУ) на Lada Priora своими руками

В качестве дополнительного оборудования на автомобили LADA может устанавливаться тягово-сцепное устройство (ТСУ или фаркоп). Тягово-сцепное устройство предназначено для шарнирной сцепки автомобиля с буксируемым прицепом. Конструкция автомобилей LADA предусматривает возможность установки ТСУ без дополнительных механических воздействий (сверление отверстий, сварочные работы) на кузов автомобиля. Далее представлена инструкция по установке и подключению штатного фаркопа на автомобили семейства Lada Priora.

К каждой модели автомобиля LADA предлагается к установке несколько вариантов ТСУ, отличающихся между собой конструкцией, но одинаковых по способу крепления к кузову автомобиля.

Крепление ТСУ, независимо от модели и конструкции самого устройства, производится к задним силовым элементам (лонжеронам) кузова автомобиля.

Моменты затяжки резьбовых соединений:

• М6 – 9,8 Нм (0,98 кгс/м);
• М8 – 24,0 Нм (2,4 кгс/м);
• М10 – 47,0 Нм (4,7 кгс/м);
• М12 – 81,0 Нм (8,1 кгс/м).

Потребуется

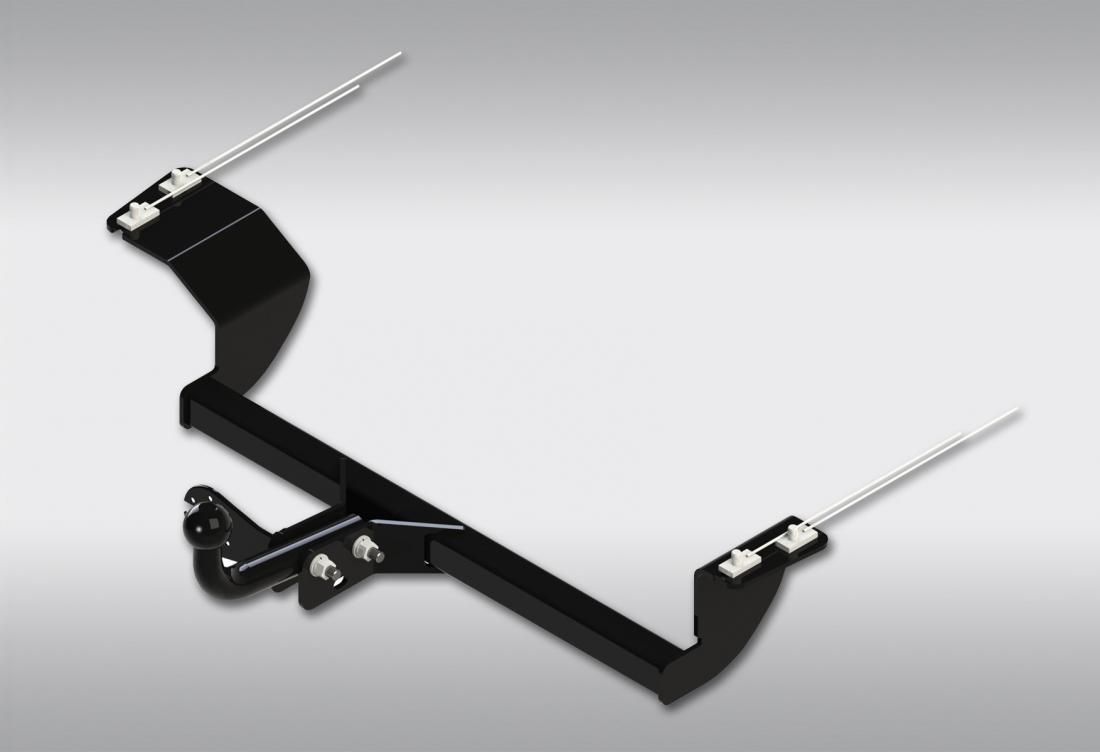

1. Тягово-сцепное устройство (без электропроводки), артикул 99999217007216, цена около 4100 рублей.

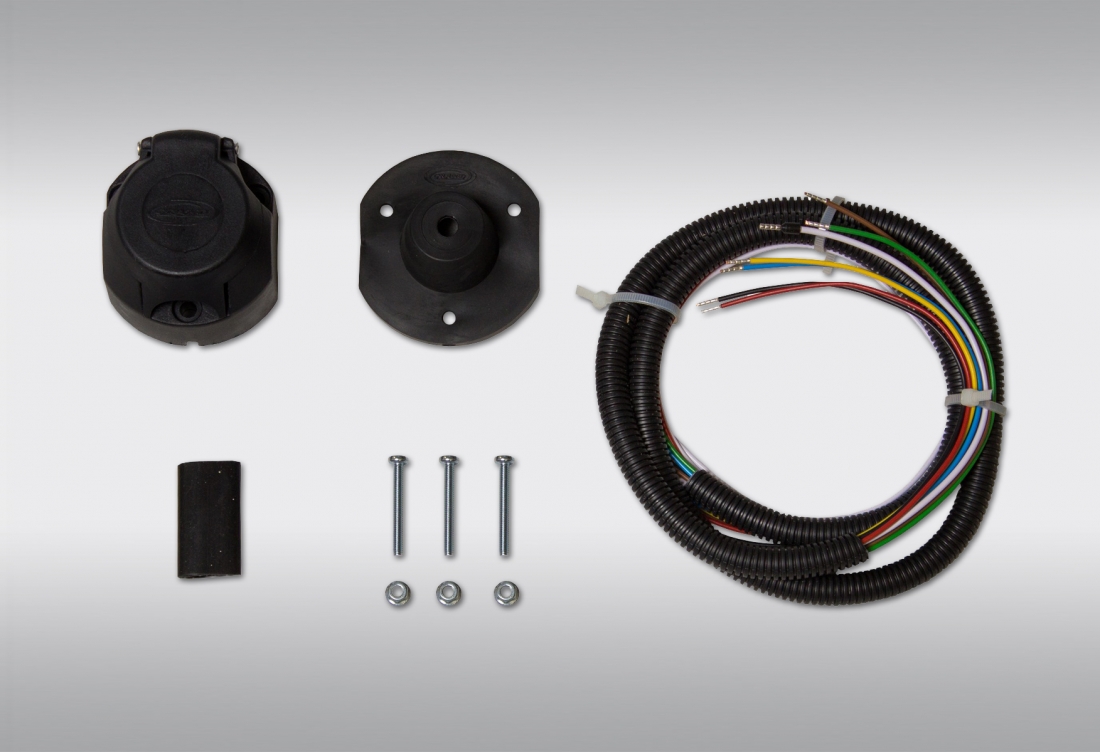

2. Комплект электропроводки для подключения розетки тягово-сцепного устройства, артикул 99999000017182, цена около 740 рублей.

Установка

На рисунке 2-20 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA PRIORA

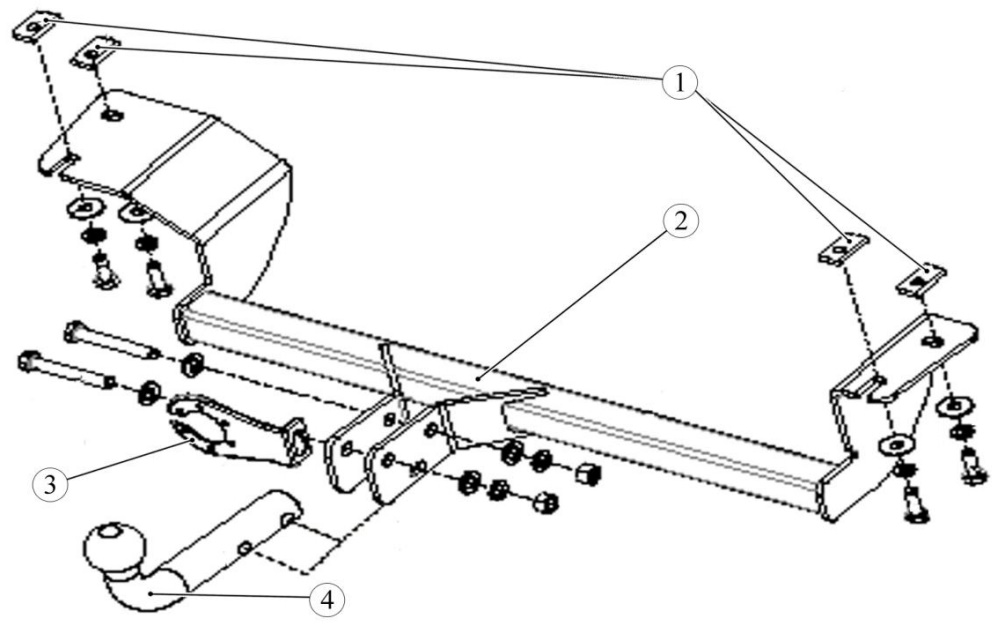

Рисунок 2-20 – Конструкция и комплект поставки ТСУ LADA PRIORA: 1 – планка закладная; 2 – штанга в сборе с кронштейнами; 3 – подрозетник; 4 – крюк

В правом 2, рисунок 2-21, и левом 1 заднем лонжероне рассверлить технологическое отверстие 4 до диаметра 23-25 мм (дрель, сверло).

Через доработанное отверстие внутрь лонжерона завести закладную планку из комплекта поставки.

Совместить резьбовое отверстие планки с задним отверстием 3 в лонжероне, завернуть в планку на 2-3 оборота болт из комплекта поставки.

На вкрученные болты установить штангу ТСУ задними открытыми пазами.

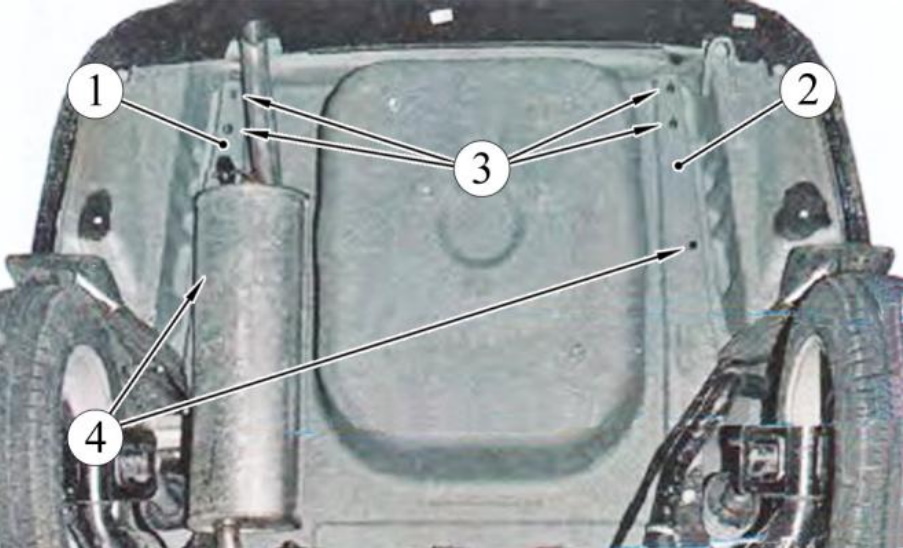

Рисунок 2-21 – Подготовка к установке ТСУ: 1 – лонжерон задний левый; 2 – лонжерон задний правый; 3 – отверстие крепления штанги ТСУ; 4 – технологическое отверстие

Совместить резьбовое отверстие планки с отверстием в лонжероне и кронштейне штанги, завернуть в планку болт из комплекта поставки (головка сменная 17, вороток).

Затянуть болты крепления штанги (головка сменная 17, вороток).

Установить на штангу крюк 4, см. рисунок 2-20, и подрозетник 3 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ.

Обработать антикоррозионным составом доработанные отверстия.

Подключение

Схема подключения розетки:

1. Левый поворот
2. ПТФ
3. Масса
4. Правый поворот
5. Задний ход
6. Стоп-сигнал
7. Габариты
