Как из смартфона сделать бортовой компьютер автомобиля

У многих есть старые мобильные телефоны, которые лежат дома без дела. Однако им еще можно найти хорошее применение. Например, установить устаревший смартфон в салон автомобиля, где он будет выполнять функцию бортового компьютера (выводить данные системы управления двигателем, показывать, расшифровывать ошибки, сбрасывать их и пр.). Рассказываем, как доработать конструкцию телефона своими руками.

Советом поделился один из владельцев Lada Granta (kumaxx), который решил использовать свой старый смартфон Philips Xenium W3568 в качестве бортового компьютера (БК).

Потребуется:

• Мобильный телефон (на ОС Android) с установленным ПО (например, OpenDiag или Torque Pro).
• ELM327 адаптер (купить на Ali), который нужно установить в OBD-II разъем машины.
• Плата DC-DC преобразователя, понижающего напряжение до 3.7В.
• Ионистор.
• Кабель питания от USB (выбирайте относительно толстый, т.к. телефон при старте потребляет приличный ток).

Порядок действий:

1. Снять аккумулятор телефона.

2. Определить на смартфоне, какой контакт (+) и какой (-). В данном случае 4 контакта: (+), (-), (датчик температуры) и (ID).

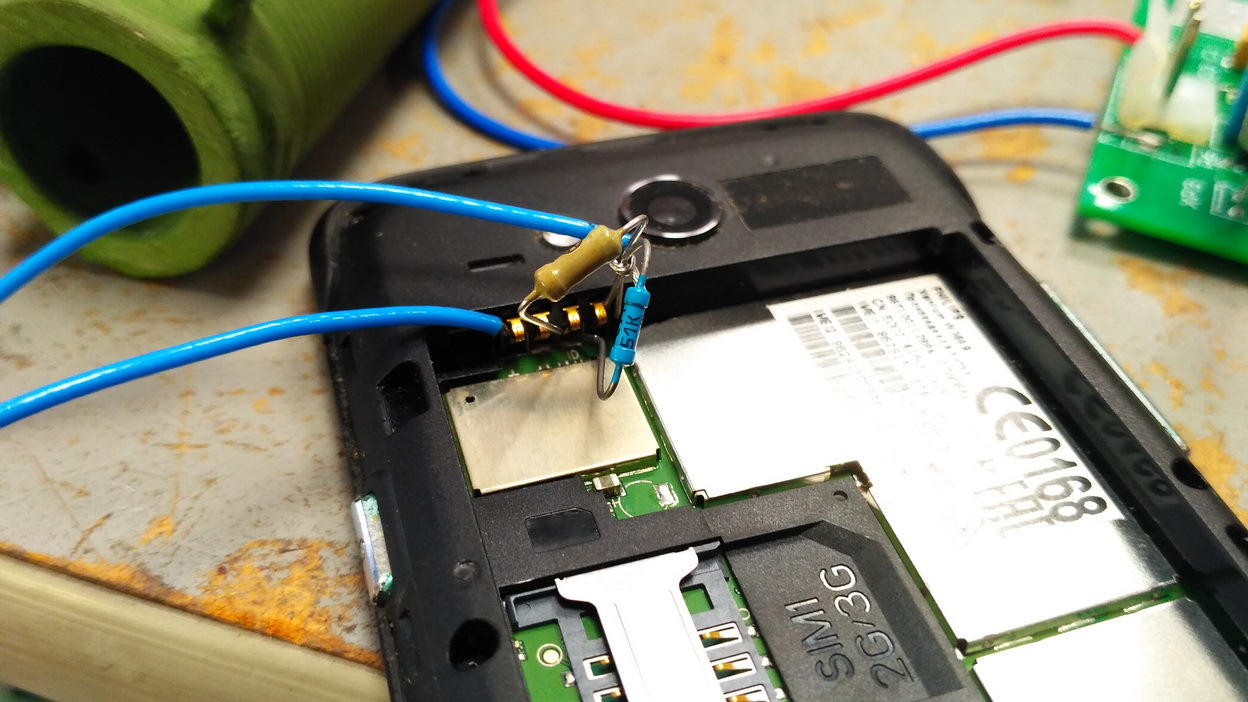

3. Срезать с аккумулятора плату контроллера и подключаются через нее. Если этого сделать не удается, тогда придется имитировать два дополнительных контакта, используя сопротивление. Необходимые сопротивление для подключения к этим контактам было подоброно опытным путем (было замерено сопротивление между доп.контактами и землей).

4. Подать на контакты штатные 3.7 вольта и используем резисторы.

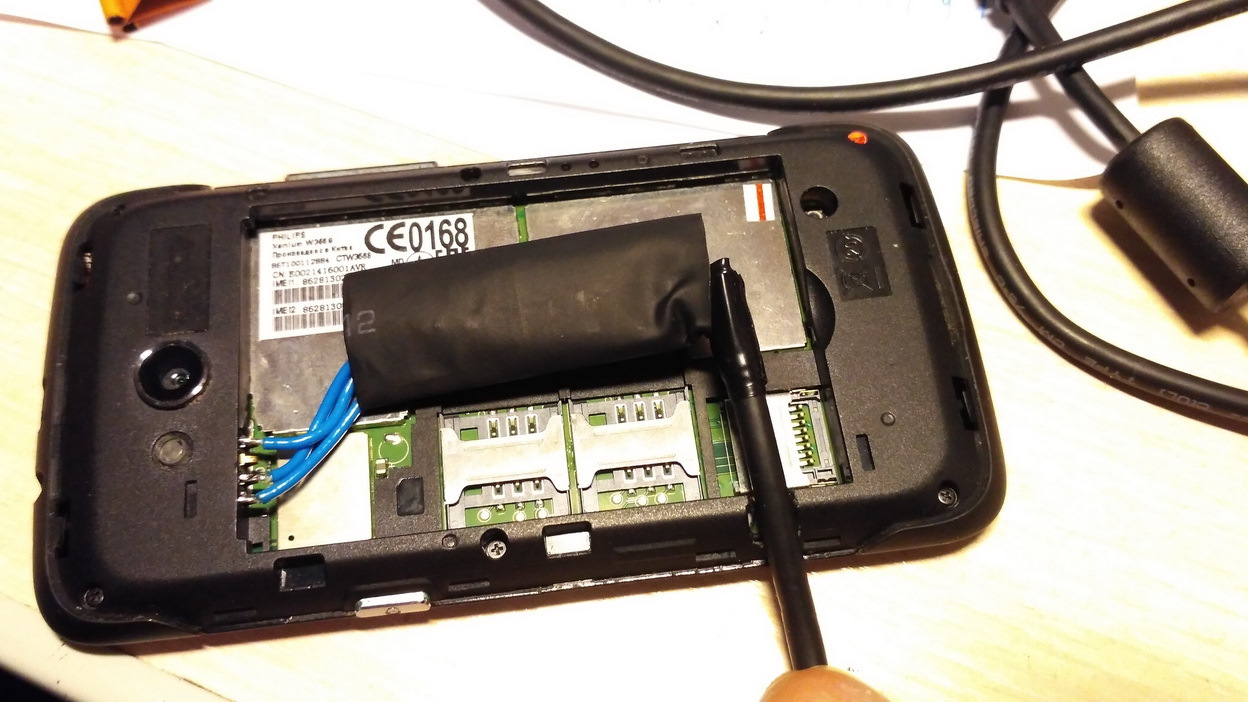

5. На место аккумулятора устанавливаем плату DC-DC преобразователя, понижающего напряжение до 3.7В. К нему же подпаиваем необходимые резисторы.

6. Для того чтобы телефон не выключался в моменты краткосрочного пропадания питания (работа стартера, либо заглушение двигателя), необходимо установить в батарейный отсек ионистор.

7. Выводим наружу уже готовый провод с USB разъемом, который подключим в USB розетку в машине.

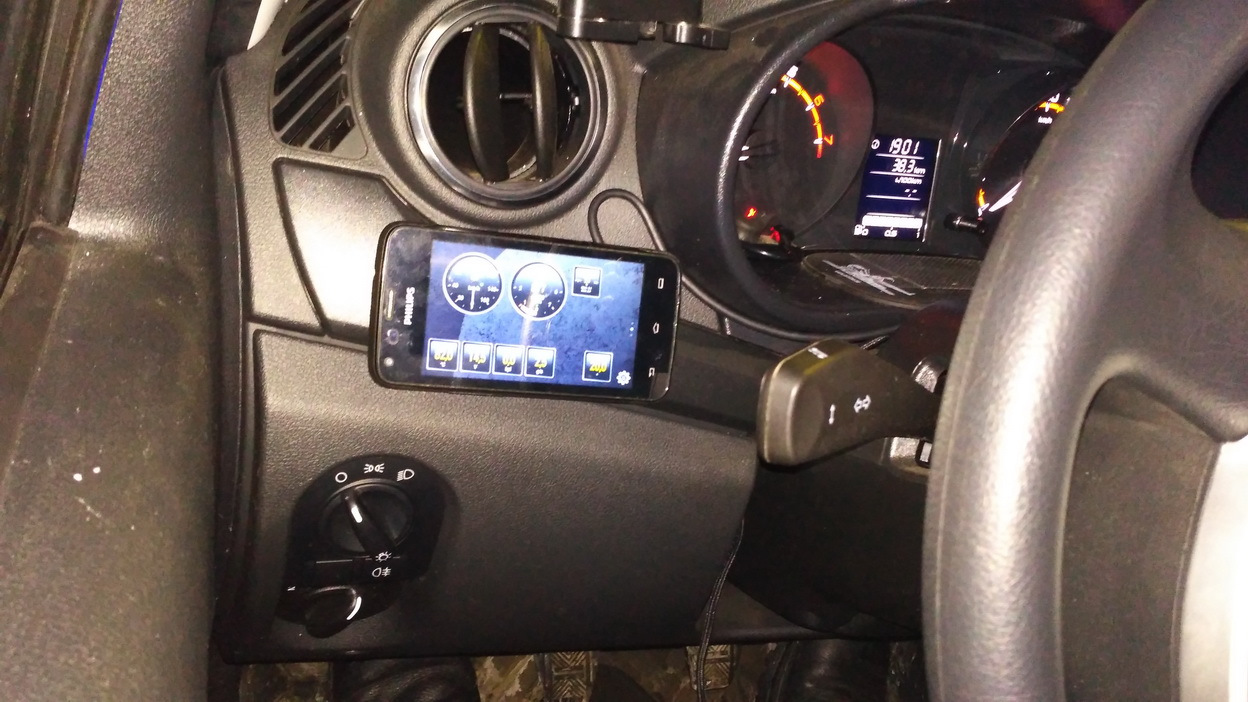

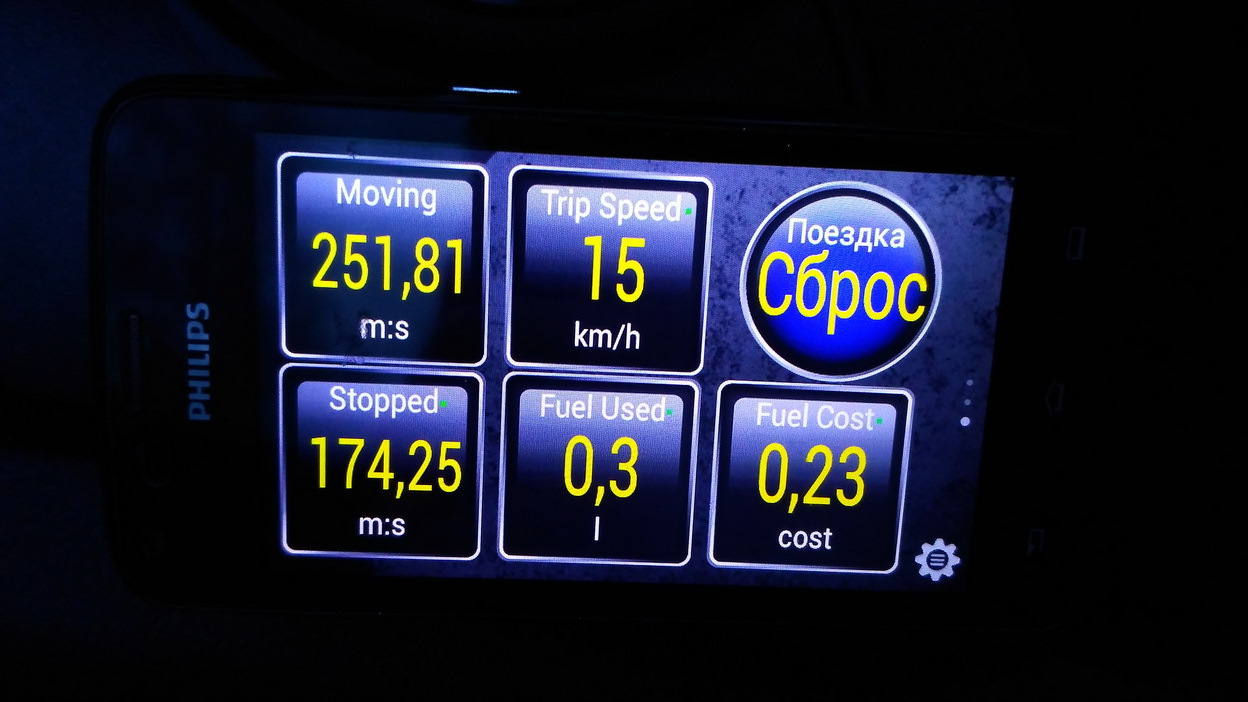

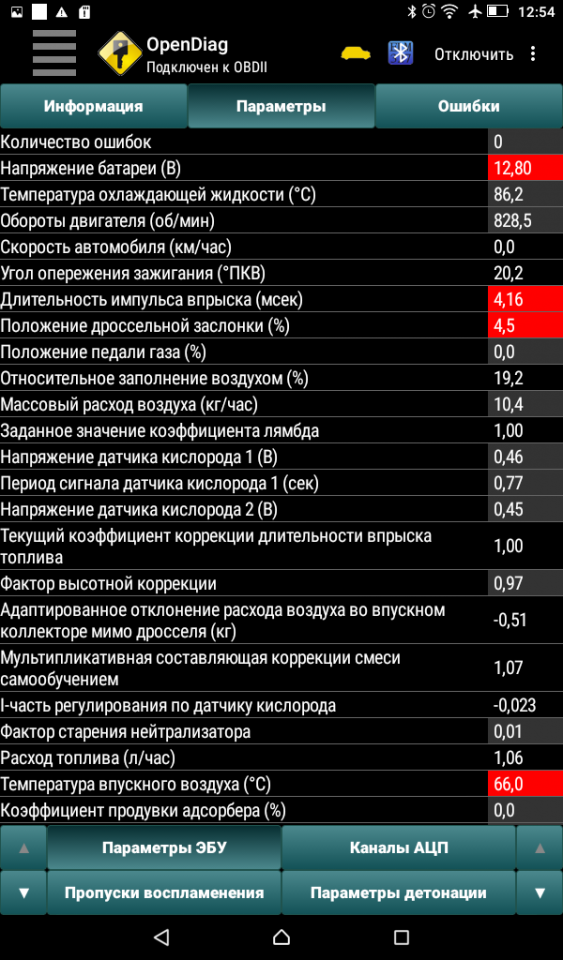

8. Смартфон-БК размещаем в удобном месте. Теперь, используя ПО, подключаемся к ЭБУ автомобиля через ELM327.
