    Установка дополнительного плафона освещения в салоне Лада Веста и XRAY

     13 сентябрь 2016  LadaOnline    47 477    10

    Установка дополнительного плафона освещения салона Лада Веста

    Владельцы автомобилей Лада Веста и XRAY с первых дней эксплуатации сталкиваются с недостатком подсветки заднего ряда сидений. В связи с этим заводом-изготовитель внедрит соответствующую опцию на Лада Веста (комплектациях Comfort и Luxe) в 2017 году. Водители более простых комплектаций могут доработать подсветку салона своими руками.

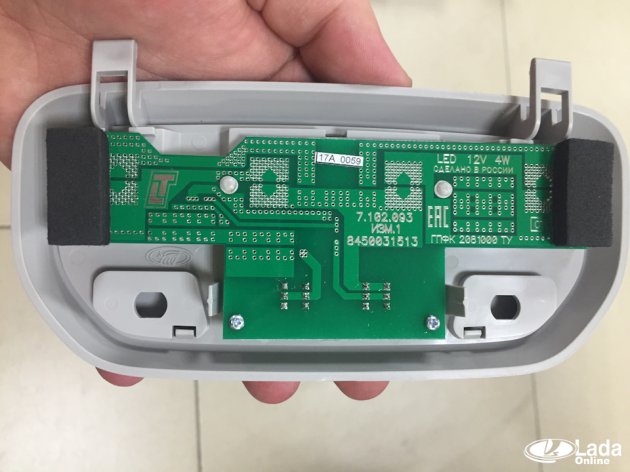

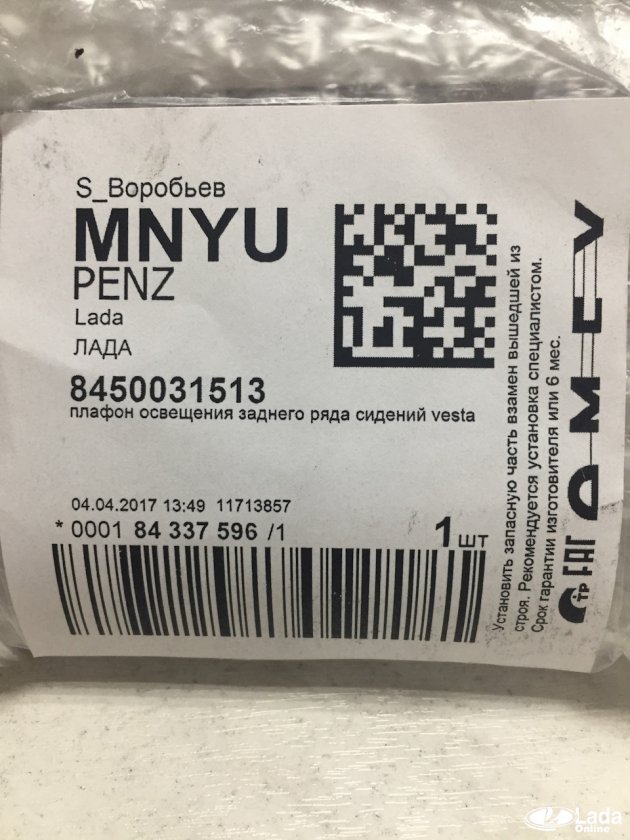

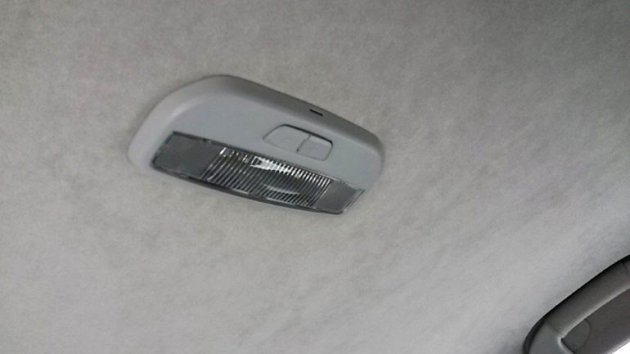

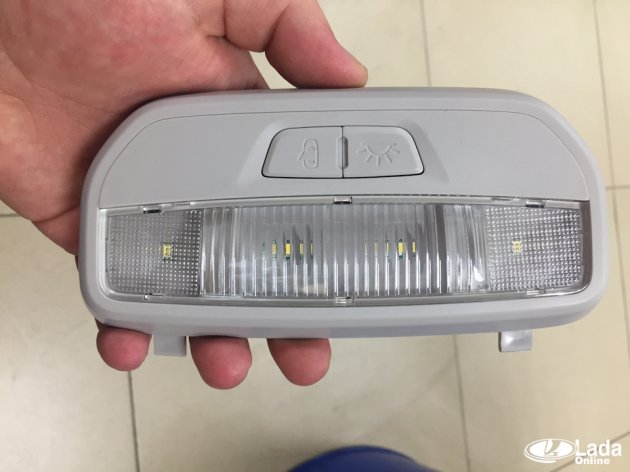

    Артикул штатного плафона для задних пассажиров Весты - 8450031513, фото:

    Артикул штатного плафона для задних пассажиров Весты - 8450031513

    Установка плафона освещения

    Варианты дополнительных плафонов освещения салона:

    • штатный, который устанавливается на Весте «люксе» с завода (в каталогах запчастей пока не значится);
    • от Приоры люкс (каталожный номер: 21700-3714010-01) вместе с рамкой крепления (21700-3714014-01);
    • от Соболя или ГАЗели (СА 453.0031);

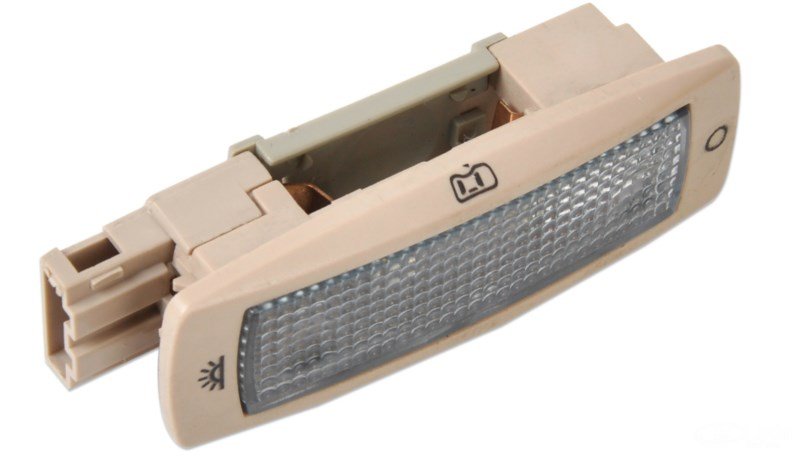

    • светильники от иномарки (например, с таким номером: 3b0947291).

    штатный плафон освещения салона задних мест лада веста люксплафон освещения салона задних мест лада приора люксплафон освещения салона Соболь или ГАЗельплафон освещения салона VAG

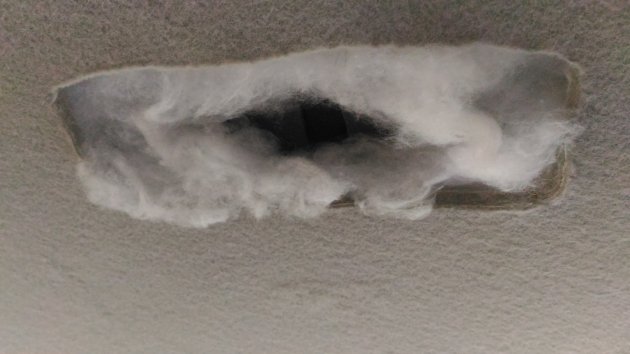

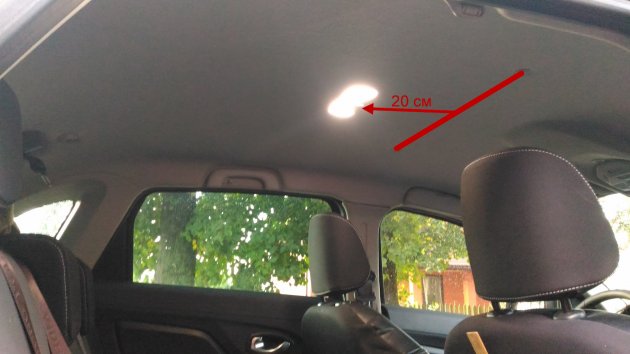

    Выбираем место для крепления плафона освещения в задней части автомобиля. Если светильник будет держаться на обшивке потолка, тогда в Весте самым удачным местом для его размещения будет сразу за фиксаторами обивки (сместить плафон вперед мешает усилитель крыши, назад — недостаточное расстояние от обшивки до железа).

    место для плафона освещения салона в лада веста без ребер жесткости

    Если решили крепить светильник к ребрам жесткости, тогда не спешите разрезать обшивку (инструкция для Весты или XRAY), лучше снять ее и с уверенностью определить место для монтажа. Пример установки плафона на автомобиле Приора:

    установка плафона освещения от приоры люксустановка плафона освещения от приоры люкс

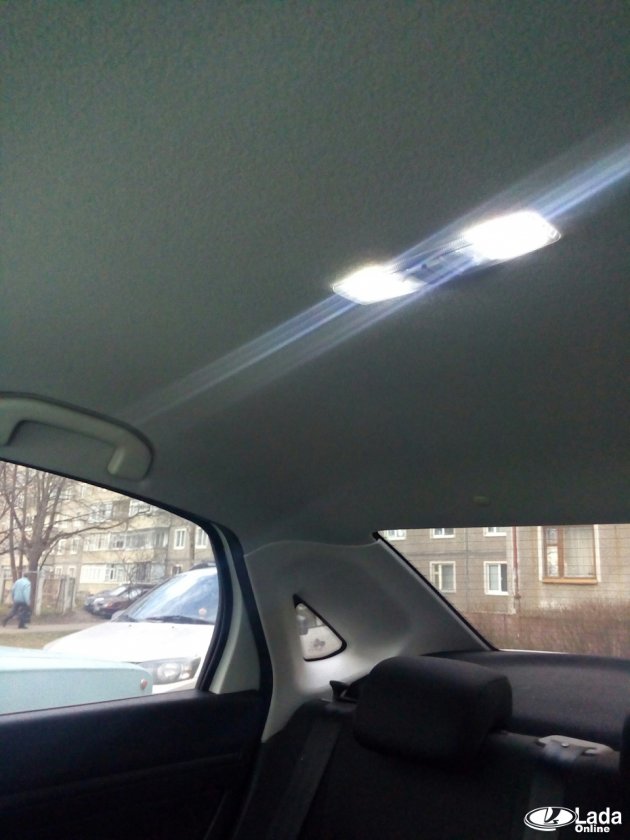

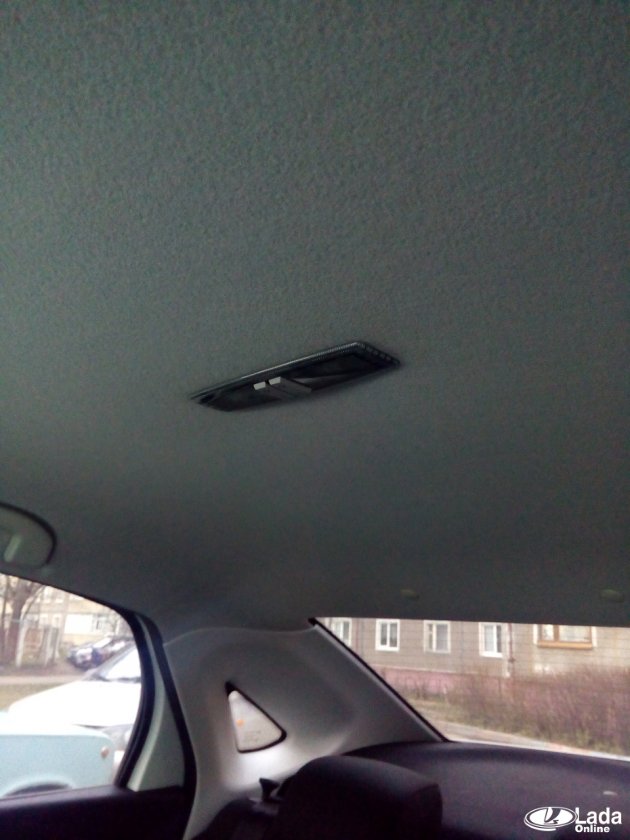

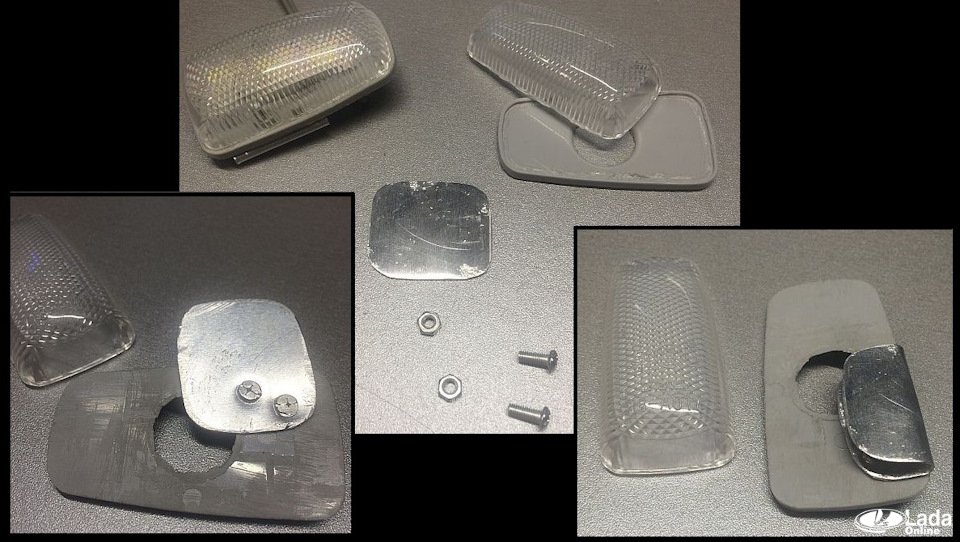

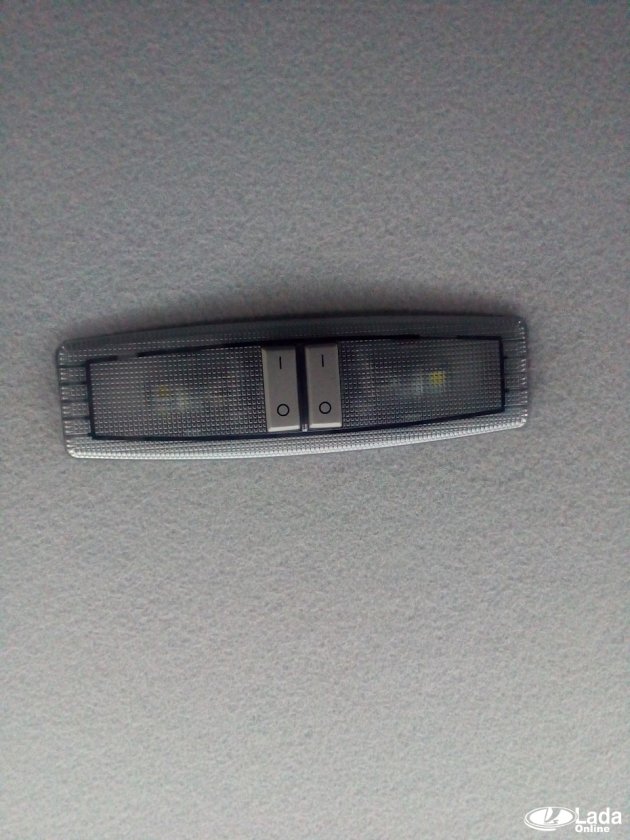

    На Весте закрепить плафон от Приоры можно иначе. Рамка светильника будет хорошо держаться на обшивке потолка при помощи винтов:

    плафон приора люкс на потолке лада вестаплафон приора люкс на потолке лада вестаплафон приора люкс на потолке лада вестаплафон приора люкс на потолке лада веста

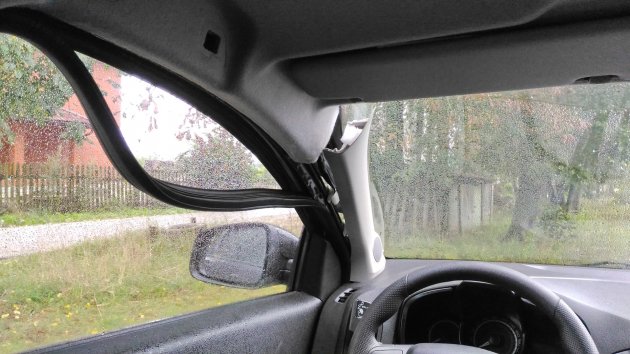

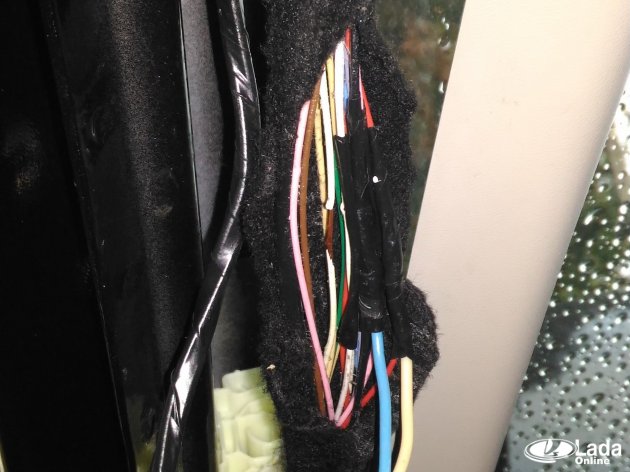

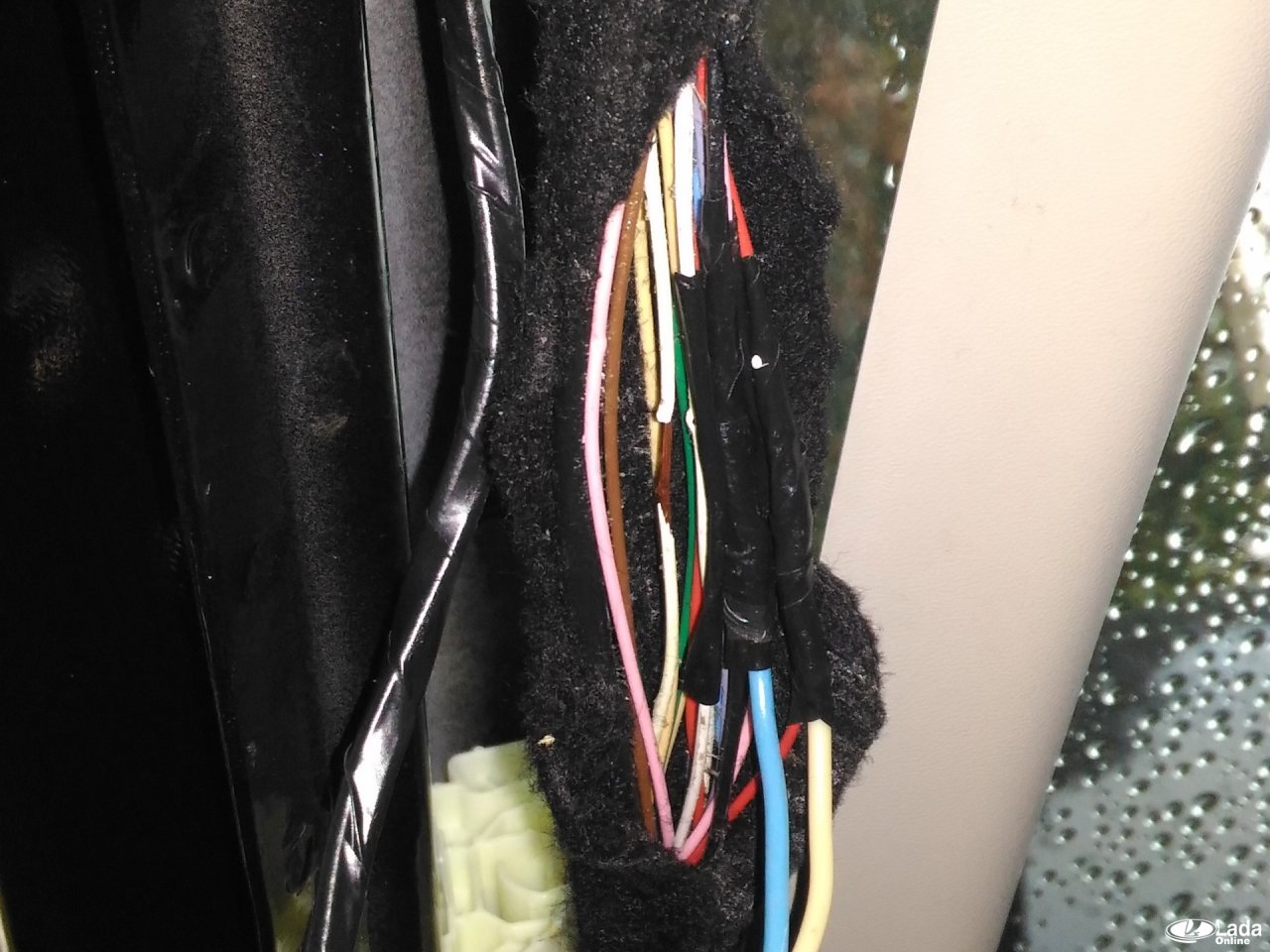

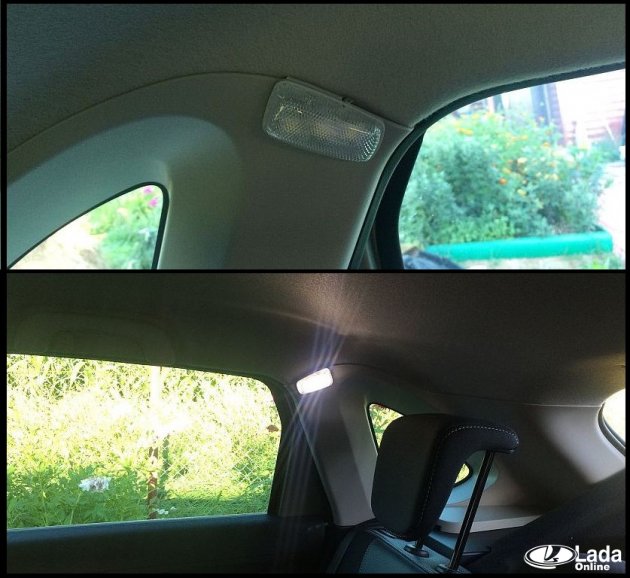

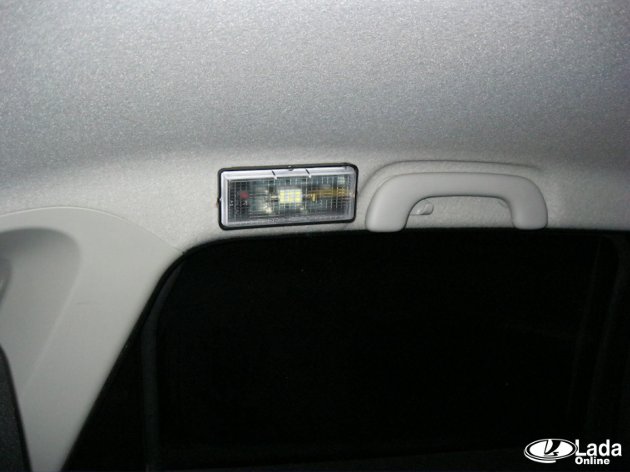

    Не обязательно размещать плафон освещения по центру крыши, можно установить пару светильников по краям над задними дверями. Проводку протягиваем при помощи проволоки.

    установка дополнительных плафонов в салон лада вестаустановка дополнительных плафонов в салон лада вестаустановка дополнительных плафонов в салон лада веста

    Подключение подсветки

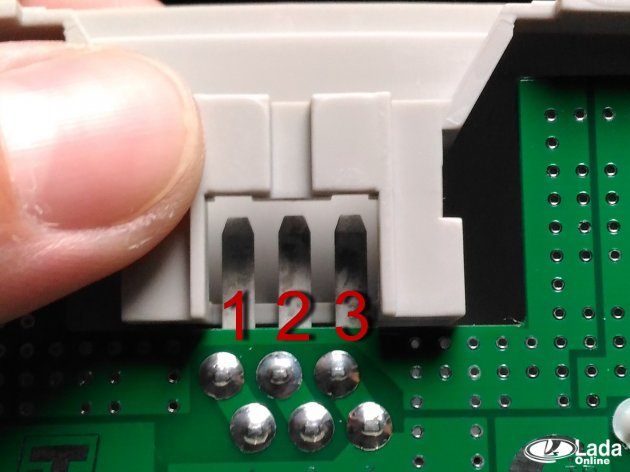

    В ходе установки дополнительного плафона будут полезны следующие точки подключения:

    1. Блок ЭРА-ГЛОНАСС (плафон освещения на потолке).

    2. Разъем ISO магнитолы:

    • +12В от АКБ (постоянные): разъем A4 колодки ISO магнитолы
    • +12В после зажигания: разъем A7 колодки ISO магнитолы
    • Масса: любая точка кузова, разъем A8 колодки ISO магнитолы

    3. Светильник в багажнике:

    • один из проводов колодки (обычно черный) - «масса» концевик, другой +12В.

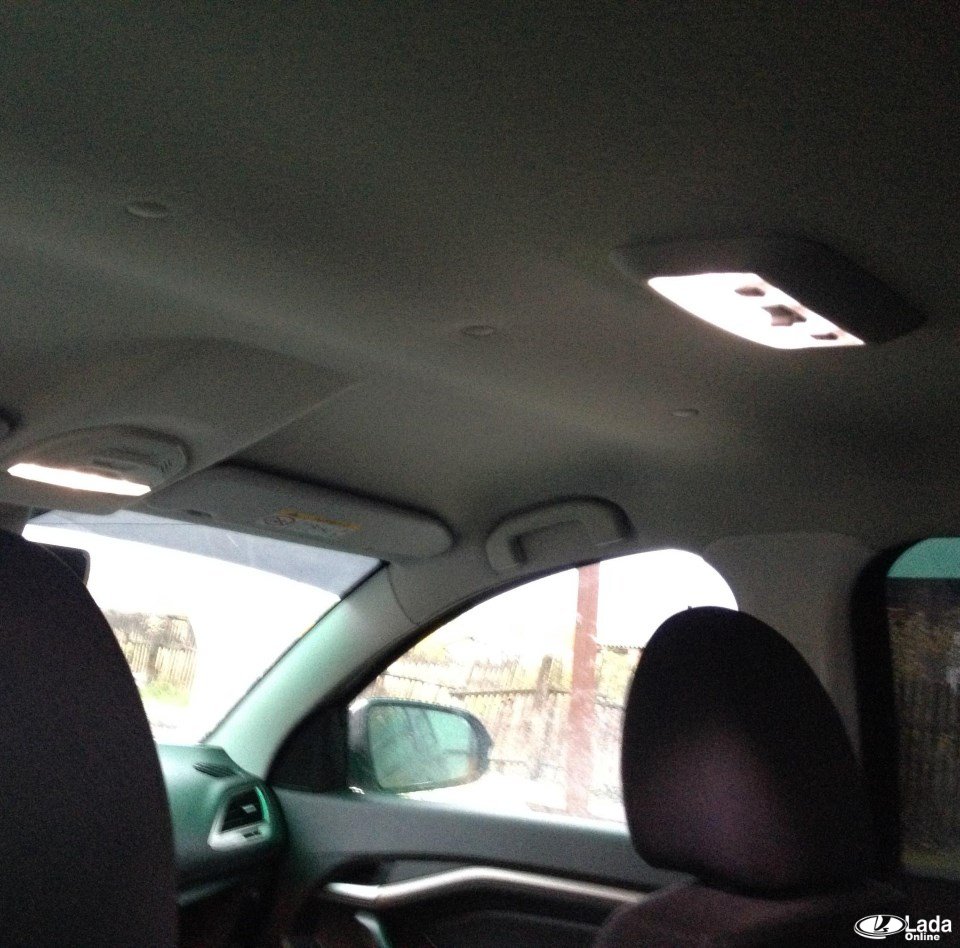

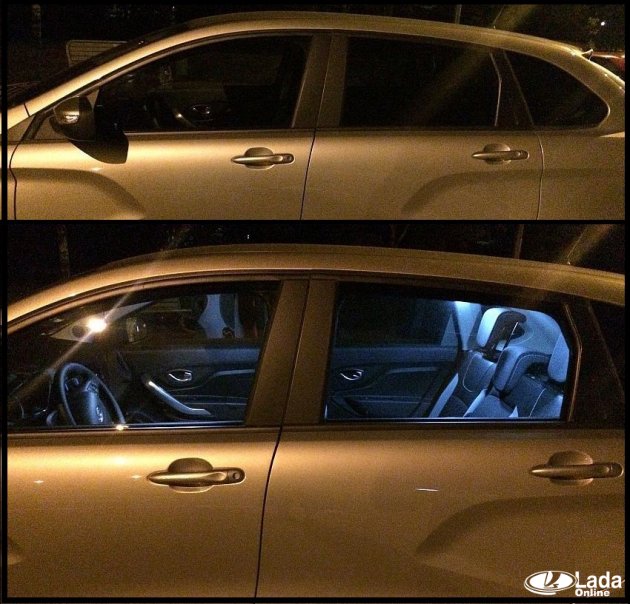

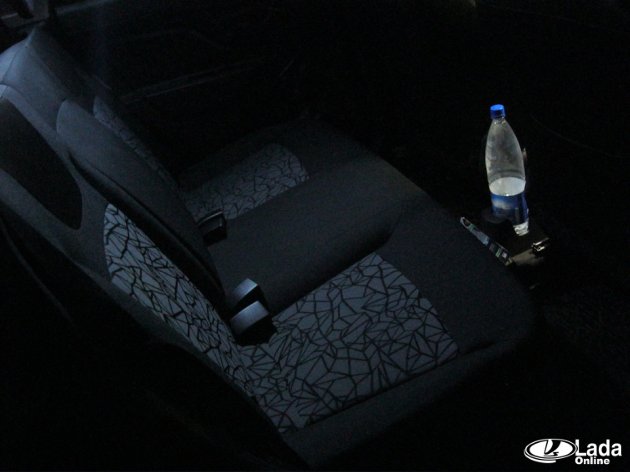

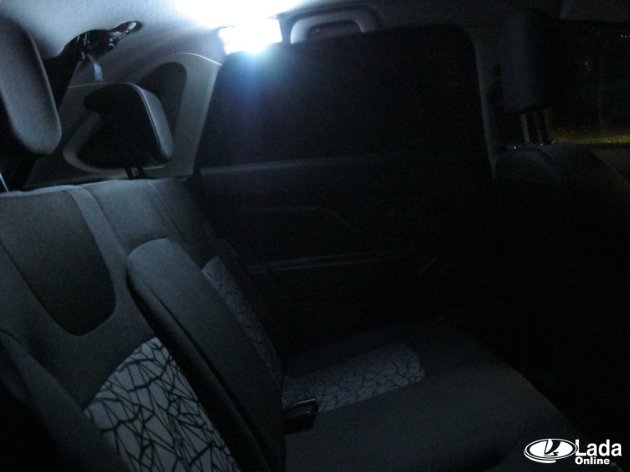

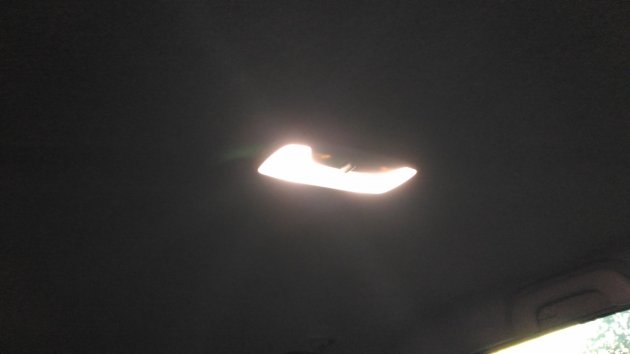

    до и после доработки подсветки салона в Лада Веста

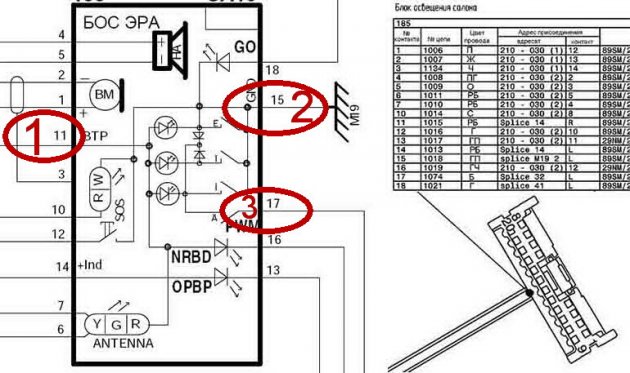

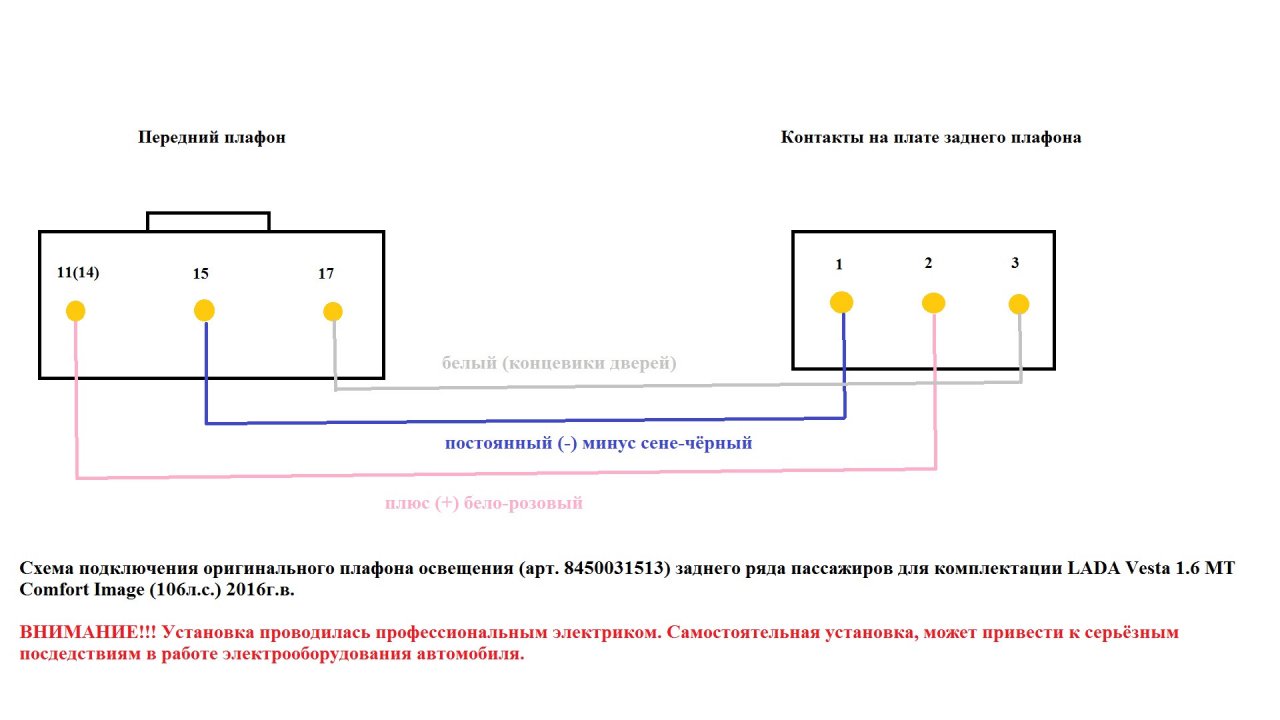

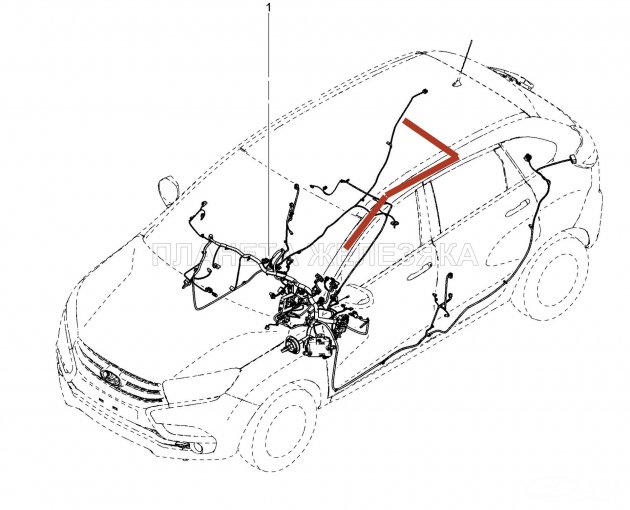

    Штатная схема подключения заднего плафона освещения на Lada Vesta (автор Miha062)

    Штатная схема подключения заднего плафона освещения на Lada Vesta

    А как вы относитесь к такой доработке подсветки в салоне машины? Напомним, другие инструкции по тюнингу и доработке автомобилей находятся в этих категориях: для Лада Веста, для Lada XRAY.

    Источник фото: omegaaa, valiullin-amir и ЗаРулем

    Ключевые слова: подсветка салона лада веста | подсветка салона lada xray | крыша лада веста | крыша lada xray | аксессуары лада веста | аксессуары lada xray

    8
    нравится
    0
    не нравится
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Нужен ли дополнительный плафон в салоне Весты и XRAY?


    Похожие материалы
  • Установка подсветки бардачка Лада Ларгус
  • Как снять плафон освещения салона на Лада Приора
  • Снятие плафона освещения салона Лада Веста, XRAY, новая Granta

  • Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: Напишите цифрой «три тысячи сто пятьдесят четыре»

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

    1. Вот такой есть вариант подсветки для задних пассажиров Lada XRAY:



      Видео: https://vk.com/video-42443963_456239206
      https://vk.com/wall-42443963_184656
      Ответить
    2. Плафон УАЗ Патриот, артикул 31633714080, на Lada XRAY (для задних пассажиров):








      https://www.drive2.ru/l/482498963568591091/
      Ответить
    3. Гость Алексей Гость Алексей 27 июня 2017 13:54
      0 Нравится Не нравится
      Гость Kaburaya,
      Плафон для задний сидений Весты, артикул: 8450031513




      https://www.drive2.ru/l/470591252639777452/
      Ответить
    4. LadaOnline,
      Каталожный номер этого плафона 8450030708
      Ответить
    5. Плафон от шевинивы:



      https://www.drive2.ru/l/471077236779253928/
      Ответить

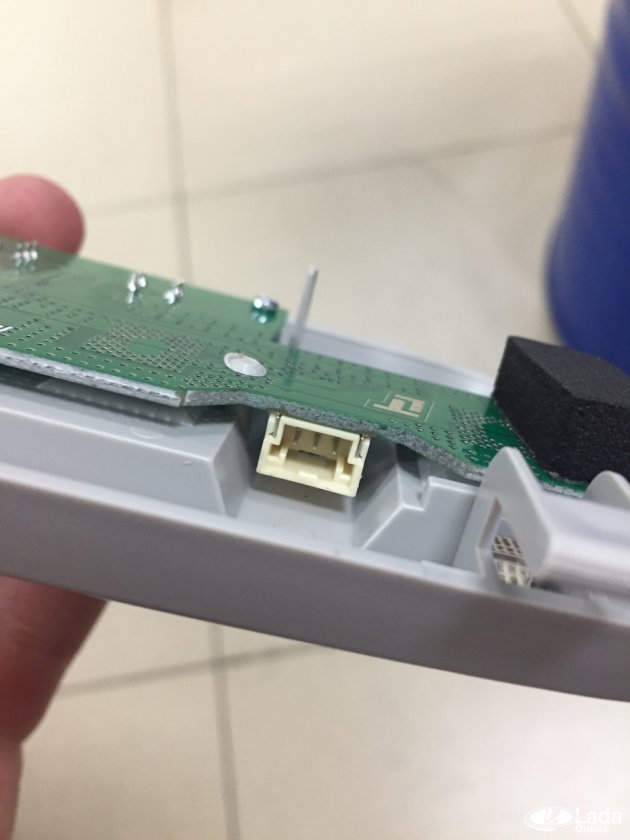

    6. Добавил в статью артикул штатного плафона для задних пассажиров Весты - 8450031513
      Артикул штатного плафона для задних пассажиров Весты - 8450031513Артикул штатного плафона для задних пассажиров Весты - 8450031513
      Ответить
    7. Работа плафона освещения заднего ряда УАЗ Патриот в Лада Веста.
      Ответить
    8. Еще один способ установить дополнительный плафон в салоне Лада Веста:
      Ответить

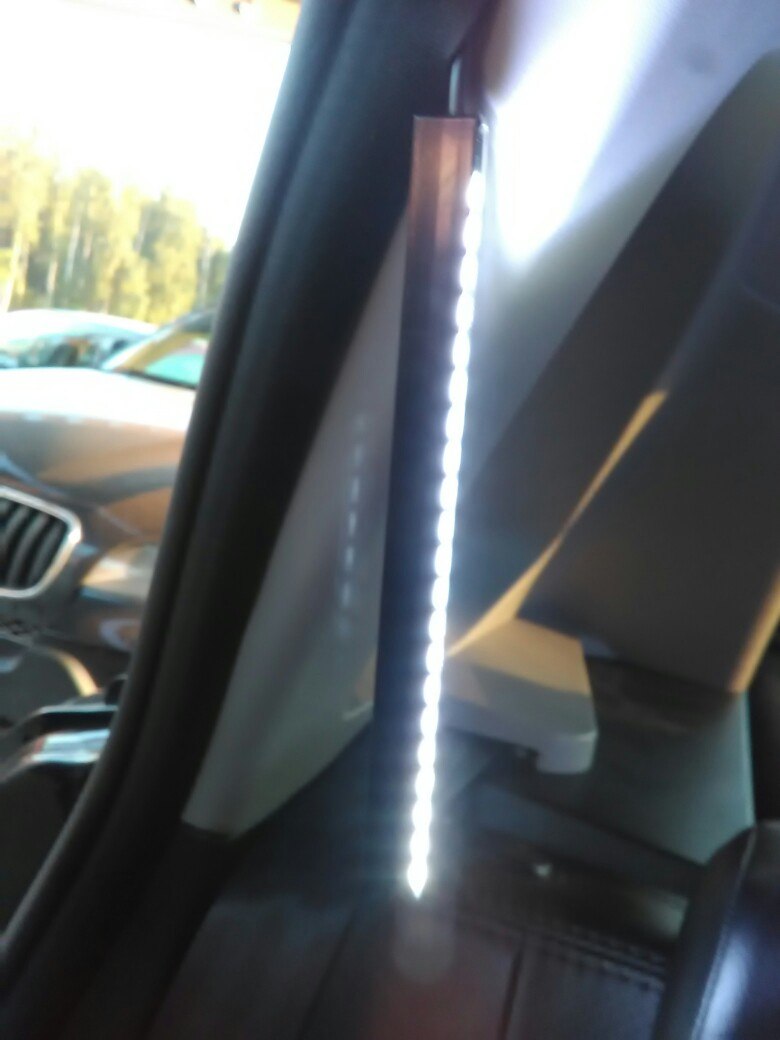

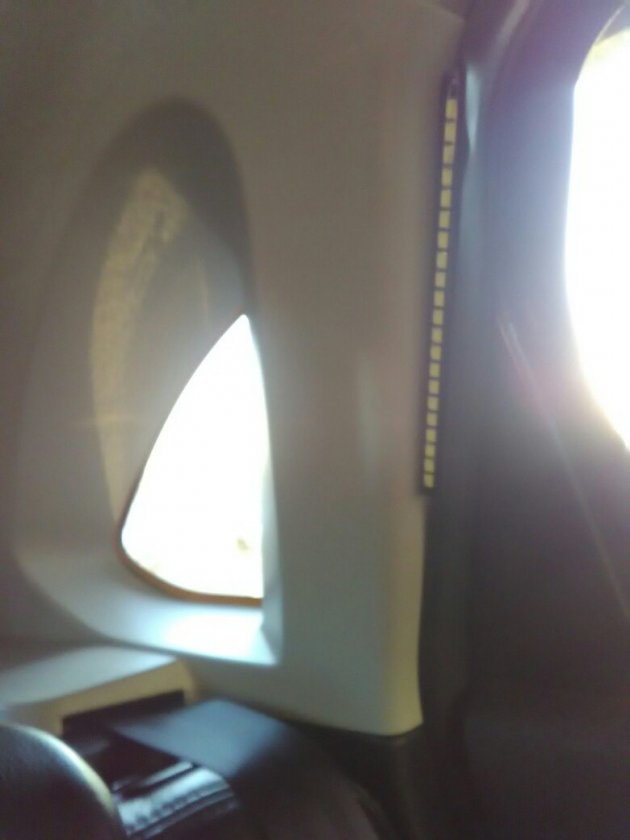

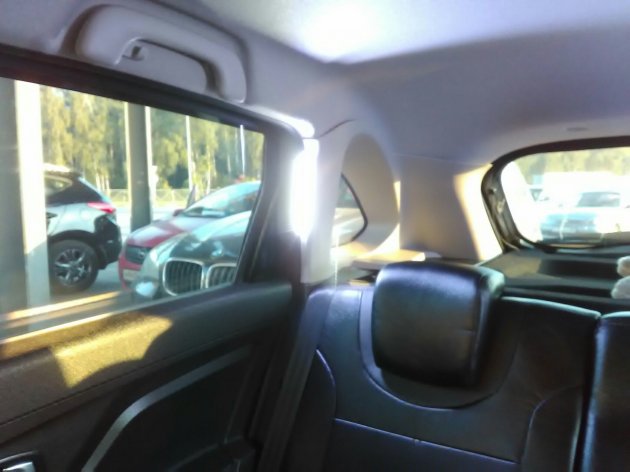

    9. Еще один вариант подсветки для задних пассажиров на Весте - установка светодиода вместо клипсы крепления обшивки потолка. Подробней на видео:

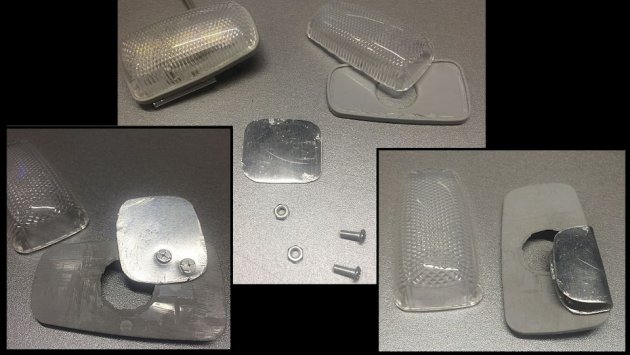

      Дублирующие повороты от Пежо в качестве дополнительной подсветки для задних пассажиров Lada XRAY:



      https://www.drive2.ru/l/452781363293061954/
      Ответить

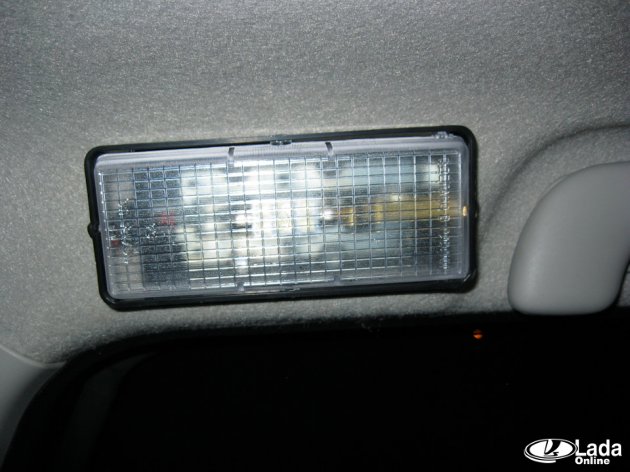

    10. Пример установки дополнительного освещения для задних пассажиров Lada XRAY. Плафон от салона ВАЗ 2108. Лампа заменена на светодиоды. Фонарь установили просто прикрутив к обшивке — винтами с гайками, предварительно проделав отверстия в обшивке. Подключение (+12В и масса) было выполнено к контактам лампы плафона багажника. Свет в салоне включается при открытии или двери или багажника.







      https://www.drive2.ru/l/454070815554537317/

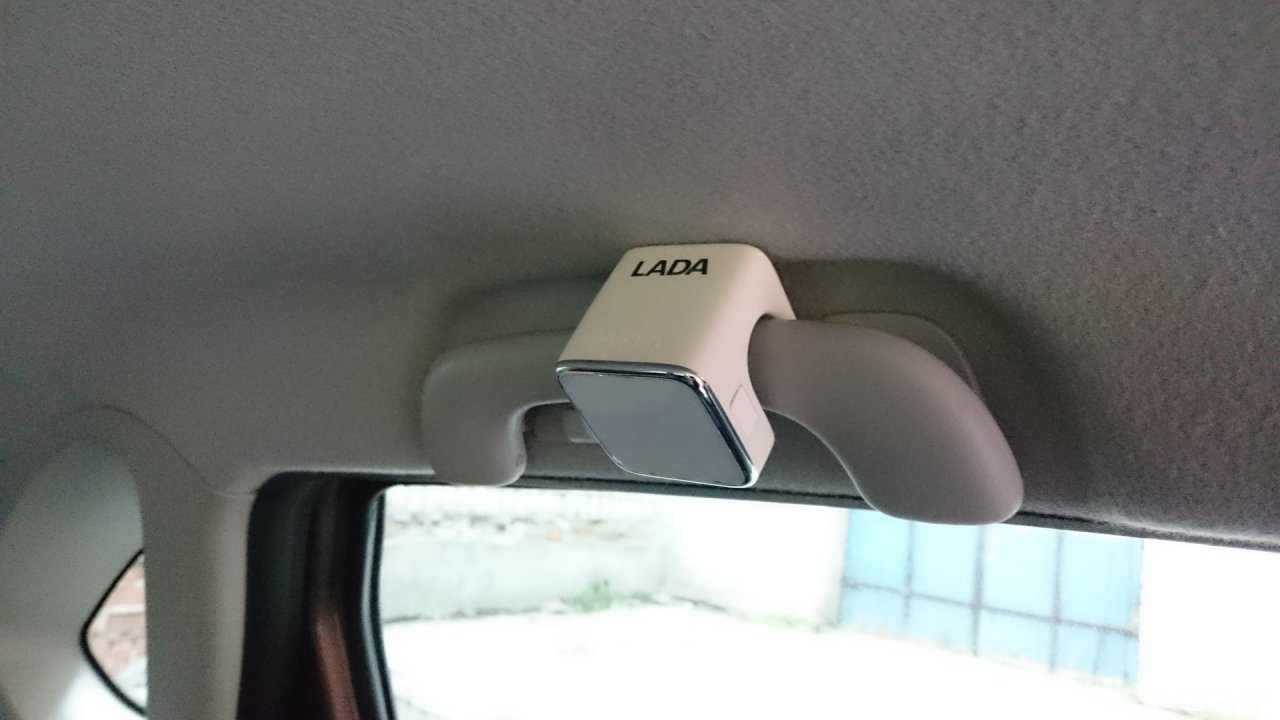

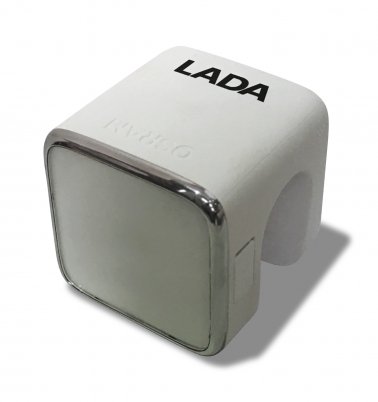

      Светодиодный фонарь с логотипом LADA, артикул 99996350000016
      Крепится на любую выступающую поверхность, гибкий монтажный зажим. Фонарь имеет малый вес и размер. Поставляется в двух цветах: белом и черном. Работает от аккумулятора, заряжается посредством USB - как от компьютера, так и от бортовой сети.
      Светодиодный фонарь с логотипом LADA
      Светодиодный фонарь с логотипом LADA
      Светодиодный фонарь с логотипом LADA
      https://www.drive2.ru/l/475130036639236270/
      Ответить
