Установка дополнительных кнопок управления штатной магнитолой Lada Vesta

07 июля 2021 Лада.Онлайн 8 849 4

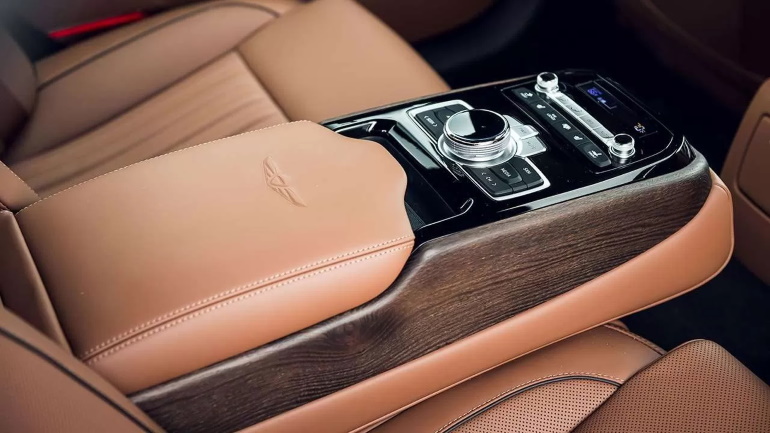

В некоторых автомобилях бизнес класса задние пассажиры могут управлять мультимедийной системой автомобиля при помощи пульта, который встроен в задний подлокотник. Аналогичное решение можно реализовать и в семействе Lada Vesta.

управление магнитолой на заднем ряде автомобиля

Инструкцией поделился владелец Лада Веста (darkick). Он доработал конструкцию автомобиля, добавив для задних пассажиров пульт, который позволяет управлять музыкой в штатной магнитоле или мультимедийной системе (ММС).

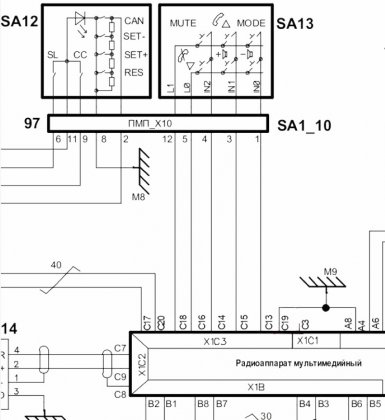

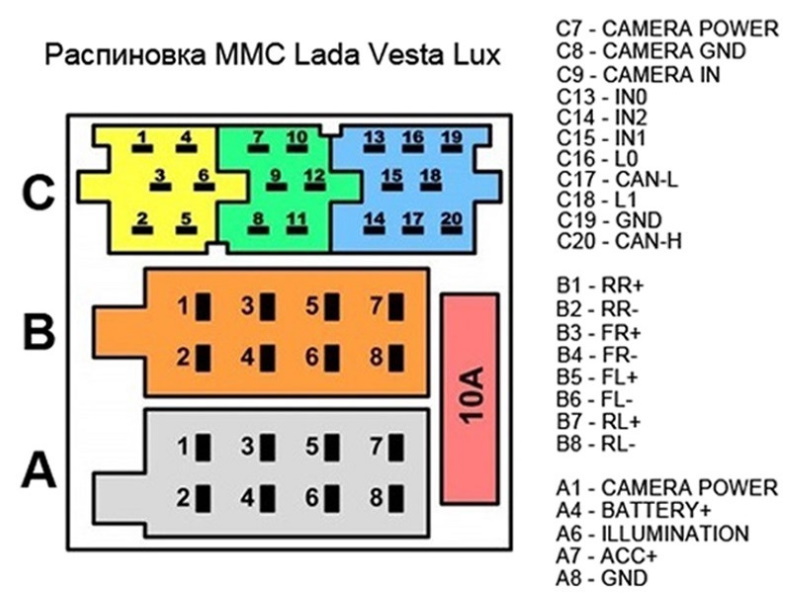

В Lada Vesta управление магнитолой реализовано «матрично», по пяти проводам: 3 выхода из MMC и 2 входа в MMC. Выходы от кнопок руля IN0, IN1, IN2, L0 и L1 соединены с контактами C13, C15, C14, C16 и C18 колодки магнитолы.

Чтобы установить пульт управления для задних пассажиров нужно взять 5 проводов, «запараллелиться» к контактам в синей колодке с одной стороны, и повторить «матричную» схему соединения этих контактов с другой стороны.

Порядок дейcтвий:

Cнимаем магнитолу (инструкция)
Отсоединяем колодки и вынимаем нужные пины из разъёма.
Приматываем к «хвостам» вынутых клемм, используем термоусадку и вставить их обратно.

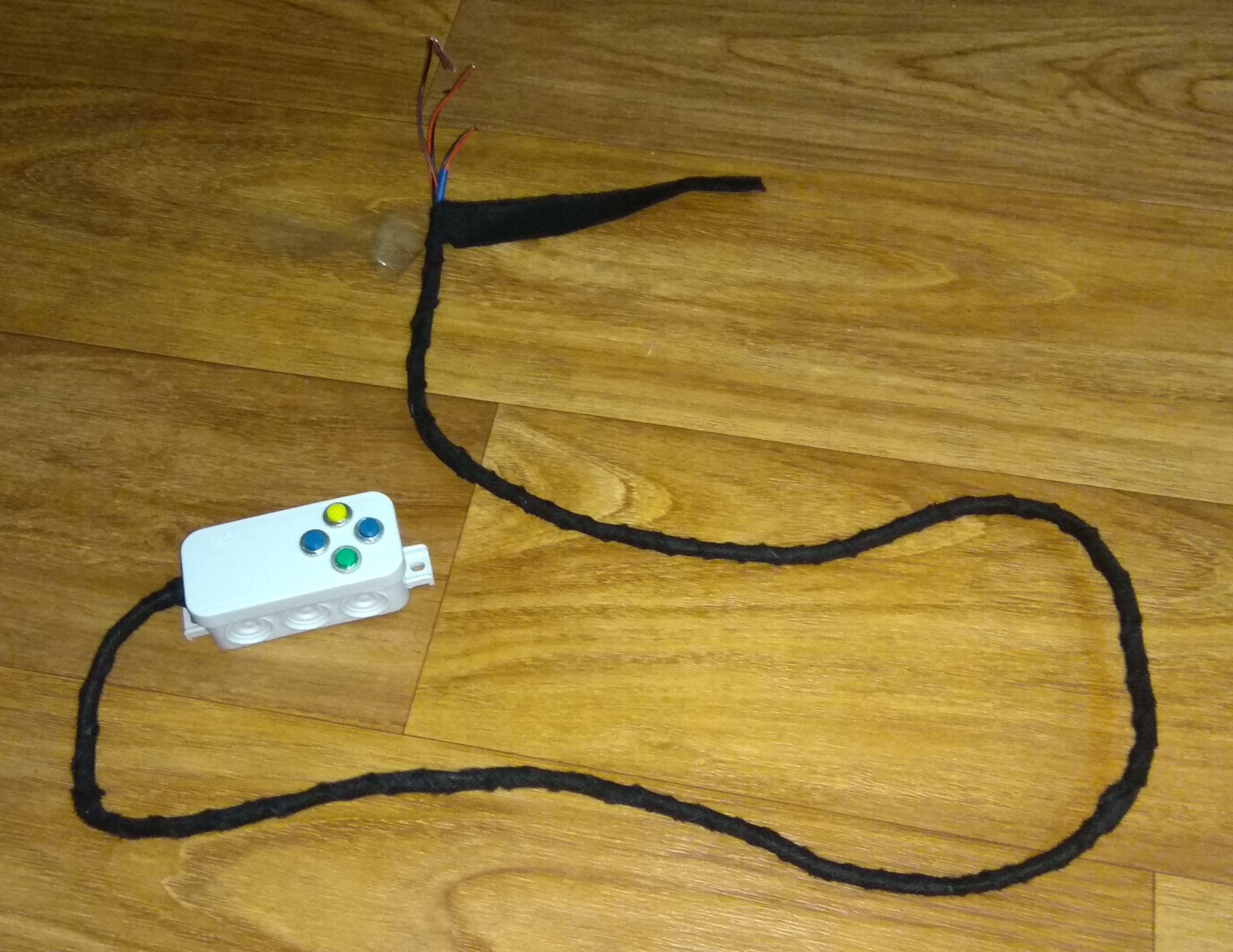

Получившуюся косу проводов обматываем в маделин и протягиваем к задним сиденьям.

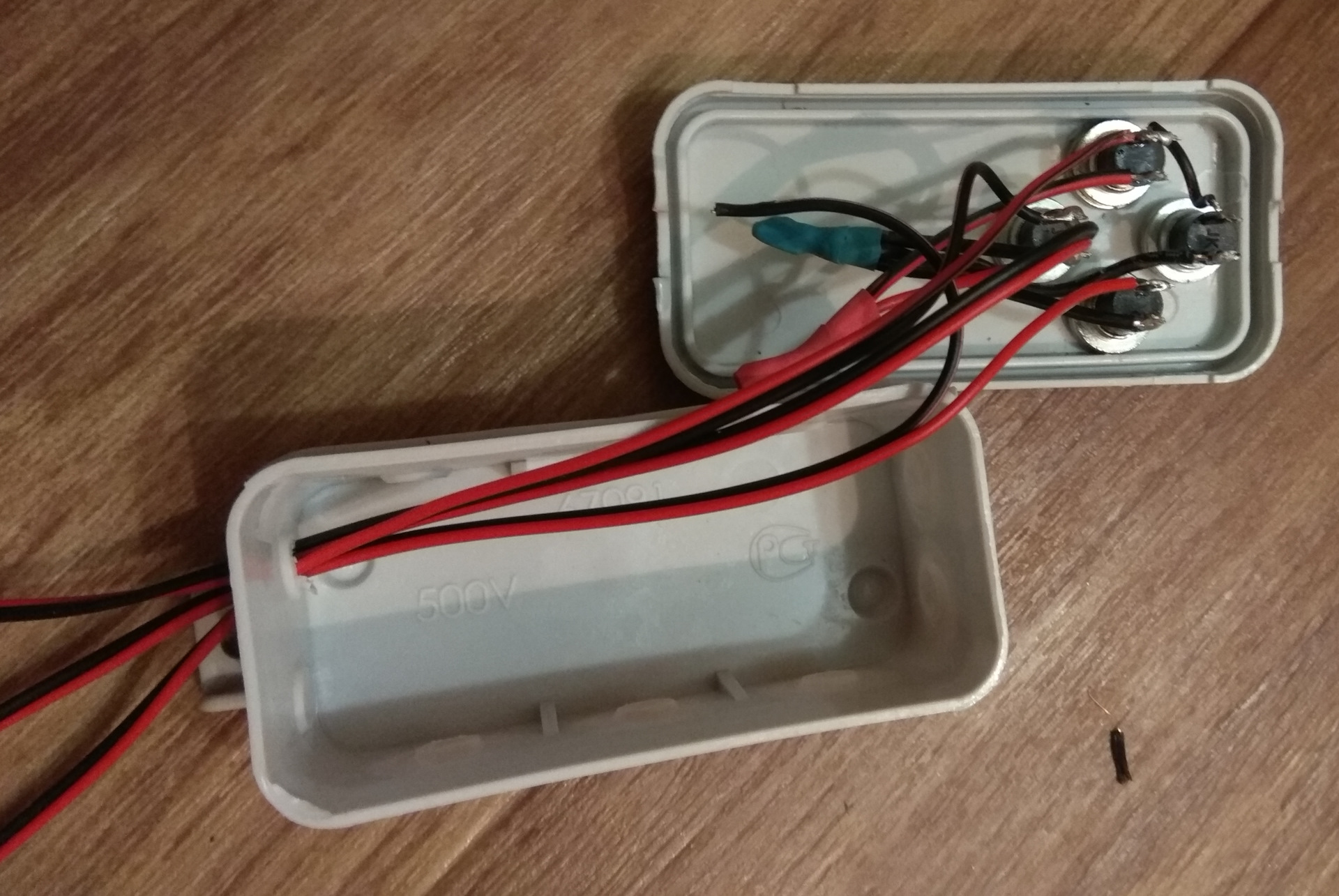

Заводим провода в блок с нефиксируемыми кнопками и подключаем по схеме.

Схема подключения:

IN0 -> L0 — уменьшение громкости
IN1 -> L0 — увеличение громкости
IN1 -> L1 — следующий трек
IN2 -> L0 — предыдущий трек

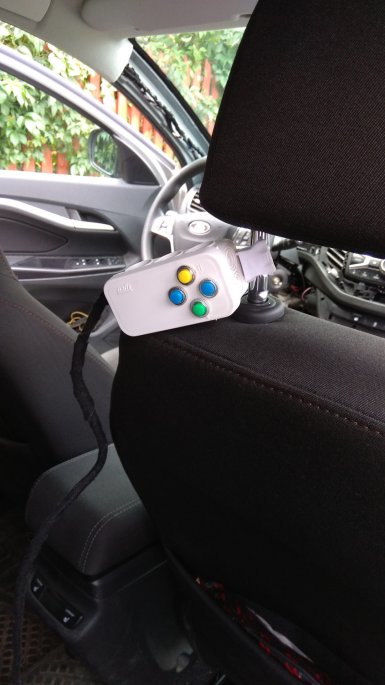

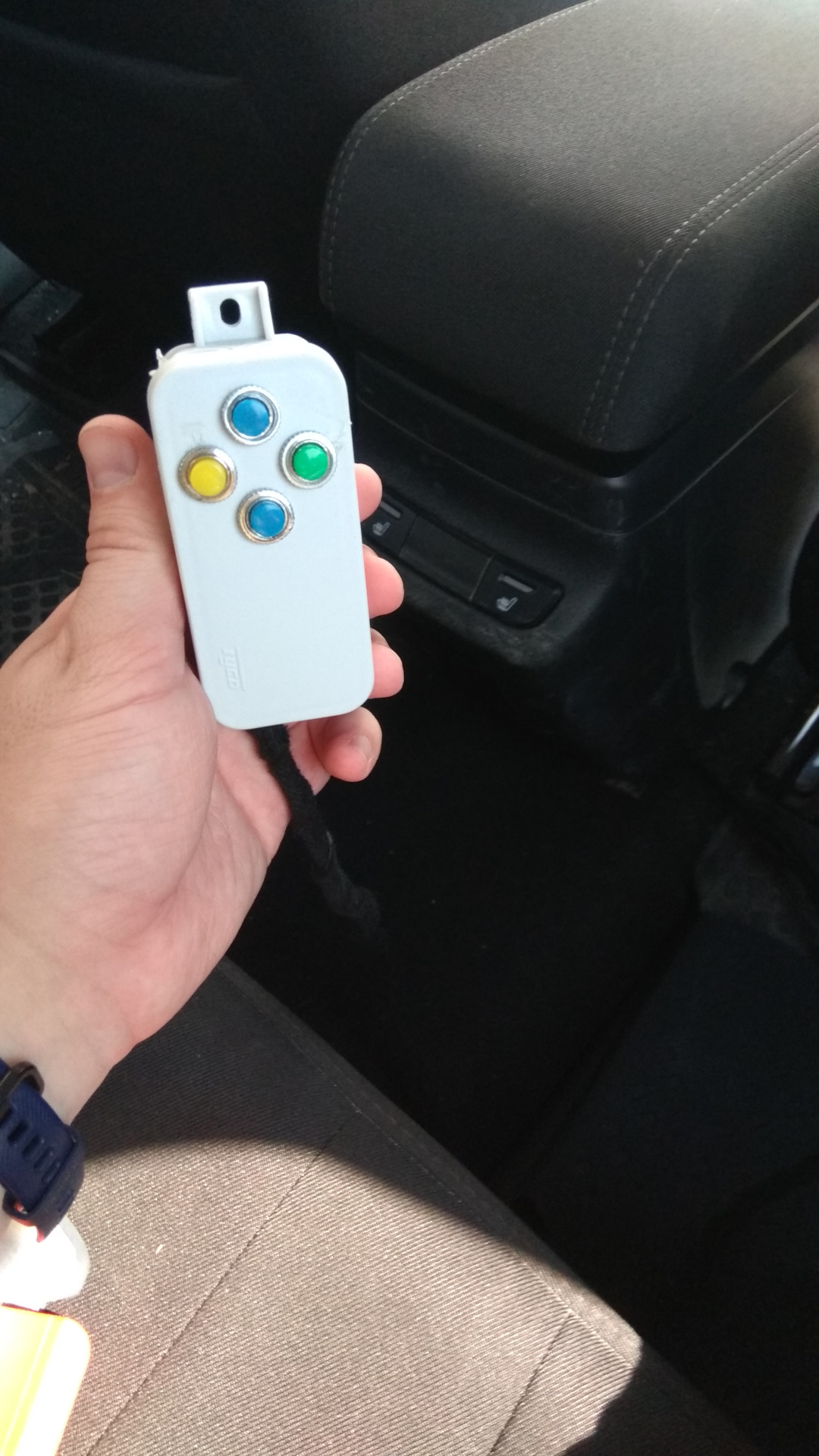

Автор доработки старался сделать подарок для своего 8-летнего сына, поэтому пульт управления магнитолой был выбран соответствующий, с разноцветными кнопками. Вы же можете встроить панель с кнопками куда угодно (например, в задний подлокотник или тыльную сторону тоннеля) по вашему желанию.

Другие доработки магнитолы:

Ключевые слова: магнитола лада веста | подлокотник лада веста
