Как заменить микрофон на магнитоле Lada Vesta, улучшаем громкую связь

31 октября 2019 Лада.Онлайн 16 672 4

Если качество громкой связи магнитолы Lada Vesta вас не устраивает и при разговоре вас плохо слышно, есть возможность заменить штатный встроенный микрофон на альтернативный. Такая доработка позволит улучшить качество связи и позволит вам регулировать чувствительность микрофона, однако для этого потребуется умение работать с паяльником.

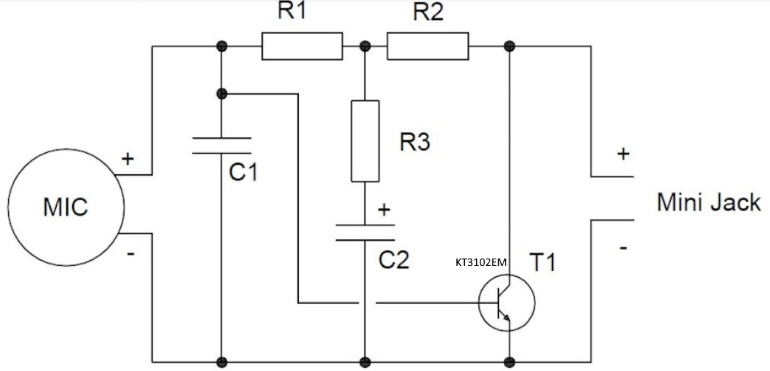

Схема:

схема улучшения громкой связи

Можно обойтись без регулировки чувствительности микрофона (будет всегда на максимум). Для этого исключаем из схемы подстроечное сопротивление и соединяем напрямую.

Потребуется:

Транзистор Т1 - КТ3102ЕМ (или его аналоги)
Конденсатор С1 - керамический 100...300 пф
Конденсатор С2 - электролит. 47 мф х 16 В (можно на 6 В, питание схемы не более 3 В)
Резистор R1, R2 ( 4,7 кОм каждый)
Резистор R3 — подстроечный 1 кОм
Микрофон — электретный капсуль 4 мм. (питание 2,5 В)
Макетная плата

Порядок действий:

Снять магнитолу.
Отщелкнуть ее переднюю панель.
Демонтировать штатный микрофон.

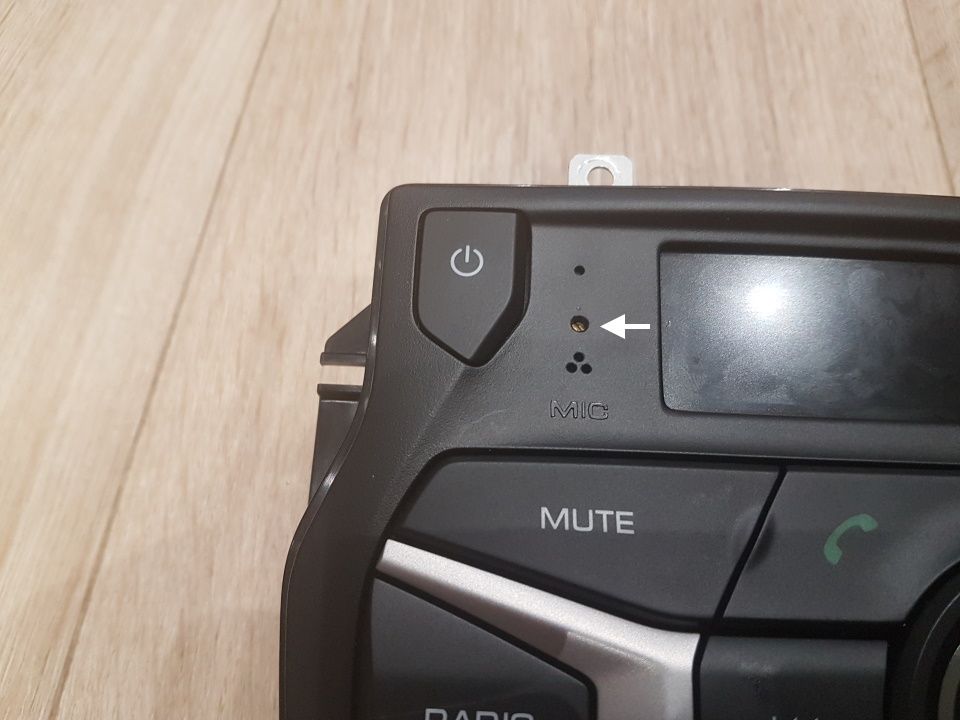

Для регулировки чувствительности микрофона делаем для подстроечного резистора отверстие в передней панели.

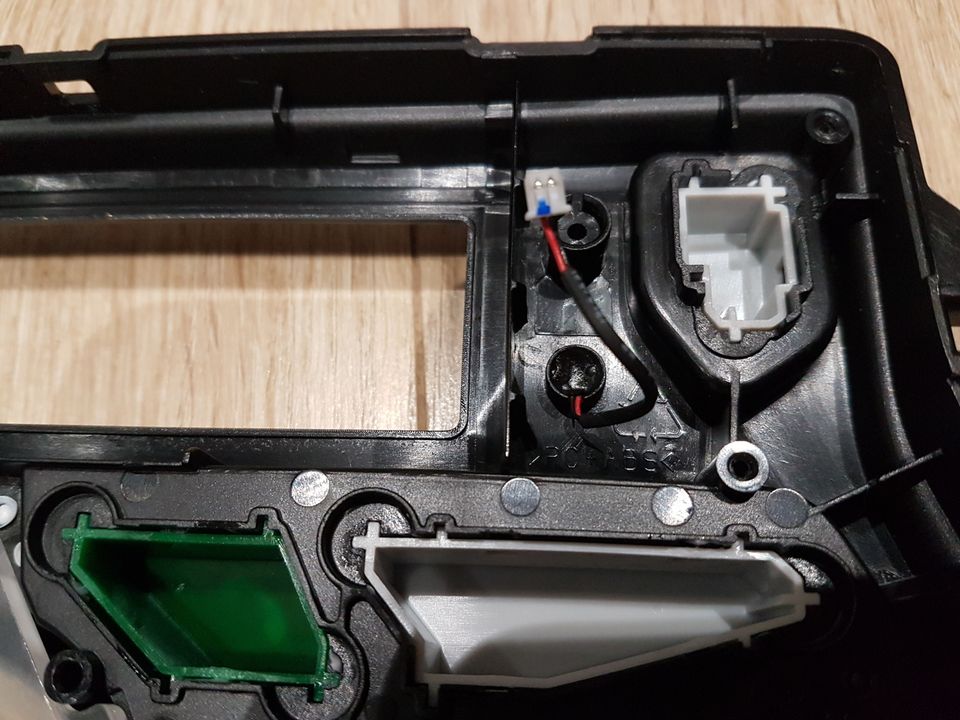

Устанавливаем подстроечный резистор и новый микрофон.
Вся схема была собрана на макетной плате, которую размещаем над микрофоном и фиксируем термоклеем из пистолета.

После обратной сборки было установлено, что новый микрофон работает в разы лучше, чем штатный, все собеседники слышат голос отлично. А вас устраивает качество громкой связи штатной магнитолы Lada Vesta?

Напомним, ранее мы рассказывали, как установить внешний микрофон для ММС Весты.

Фото: sers

Ключевые слова: магнитола лада веста

Поделиться в социальных сетях:

👍

Boris Borsukov
12 сентября 2023 17:47

Подтверждаю. Замена микрофона без всяких дополнительных плат решает проблему.

Заменил на: HMO0603B-65, 3 В, 6 мм, Микрофон электретный. Брал на chipdip.

+1
1. Mil3yWay
  В среду в 06:54

  Здравствуйте.
  Подскажите пожалуйста, на лада веста 2017 года в комплектации Luxe (магнитола с экраном) можно перепаять штатный микрофон на тот, что указан у вас ? разница в качестве существенна или осталось примерно так же ? Заранее спасибо за ответ.

  0
Kosss
23 апреля 2021 22:34

А выносной, как в ММС, подключить можно

+2
1. Vl A
  14 мая 2021 19:18

  Если это вопрос, то конечно можно.

  -1
