- Нажал однократно — 1 вариант обогрева (штатный обогрев)
- Нажал длительно до сигнала (пик) — 2 вариант (отключение лобового стекла).
- BCM S1-14
- BCM S1-29
- BCM S2-06
- BCM S2-09
- Как подключить обогрев лобового стекла на отдельную кнопку на Lada Vesta, XRAY
- Подключаем обогрев стекол/зеркал/сидений к доп.каналу сигнализации на Лада Веста и XRAY
Доработка САУКУ, разделяем обогревы стекол на одной кнопке Lada Vesta, XRAY
13 июля 2021 Лада.Онлайн 18 419 1
На автомобилях семейства Lada Vesta и XRAY на блоке управления климатической системой присутствует кнопка, которая отвечает за электрообогрев заднего стекла, наружных зеркал заднего вида и лобового стекла. Один из владельцев нашел способ, как разделить эти функции при помощи доработки.
Инструкцией по разделению функций обогрева на одной кнопке поделился владелец Lada Vesta (Phantom70).
Цель доработки: добавить функционал на кнопку включения всех обогревов, чтобы была возможность их разделить по своему усмотрению:
Отключение обогревов подтверждается сигналом.
Как доработать. Сигнал о нажатии кнопки включения обогрева дублируется на входе центрального блока кузовной электроники BCM (под бардачком), на контакте разъема S1-14, поэтому снимать блок управления климатической системой не нужно.

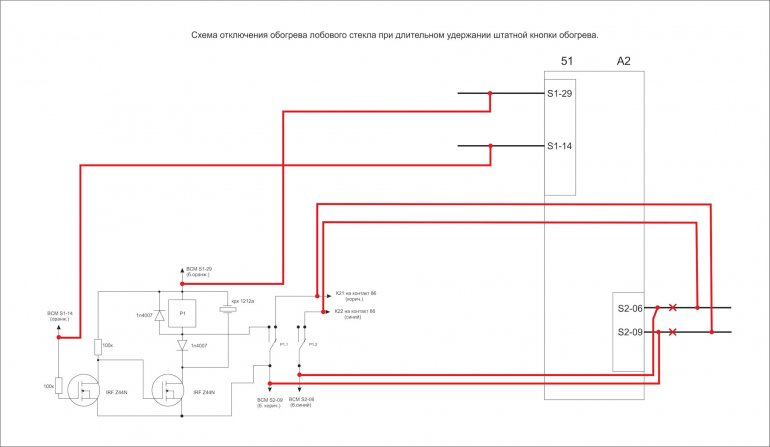

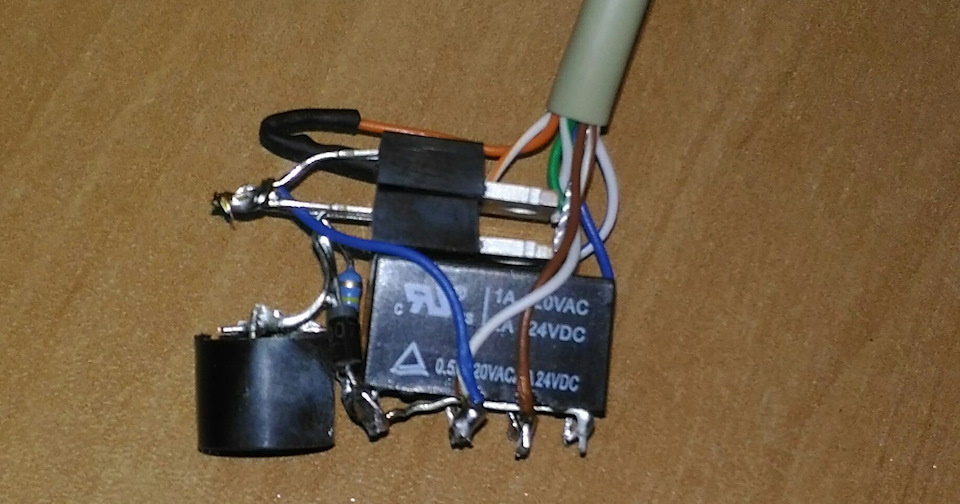

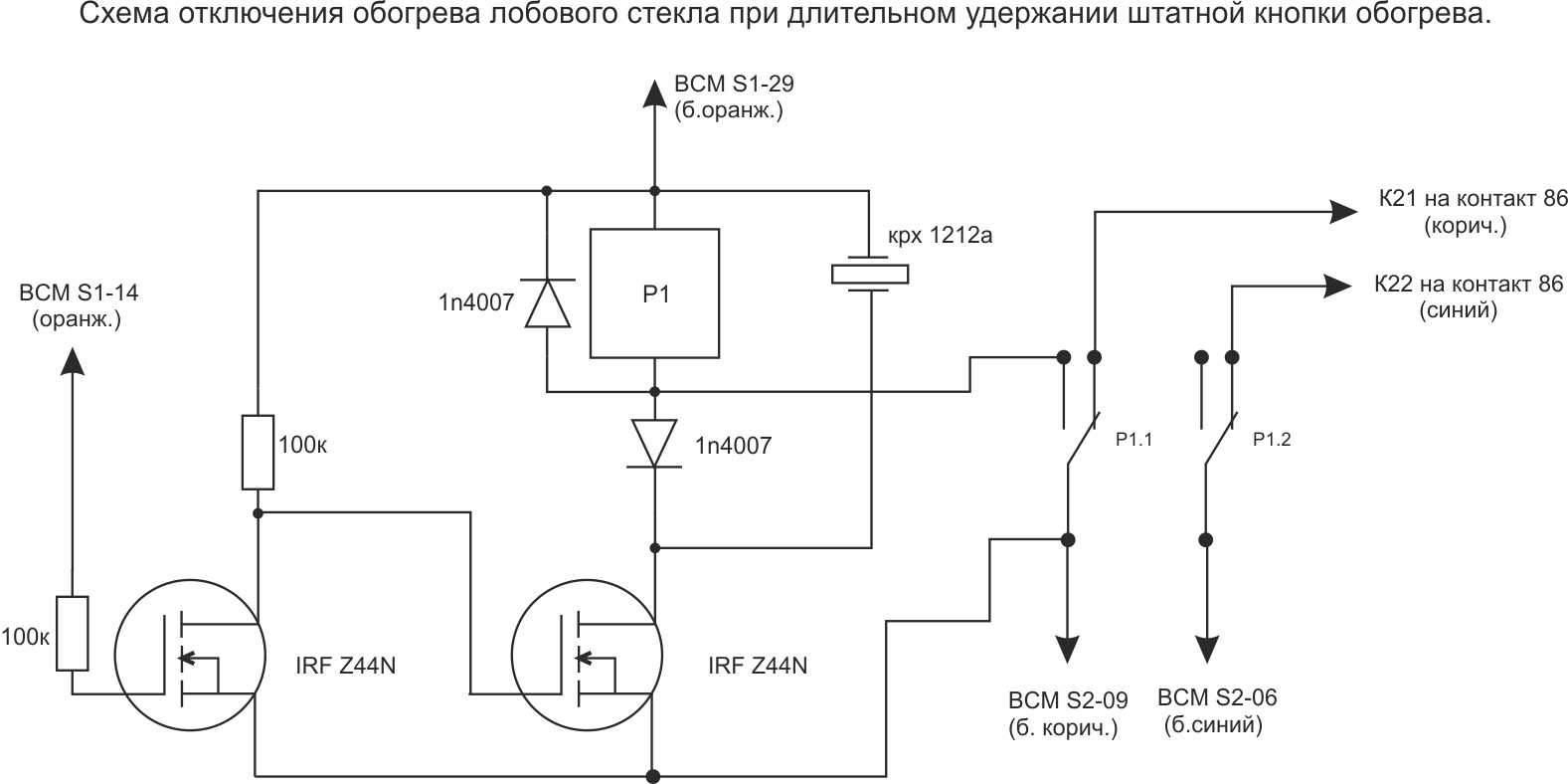

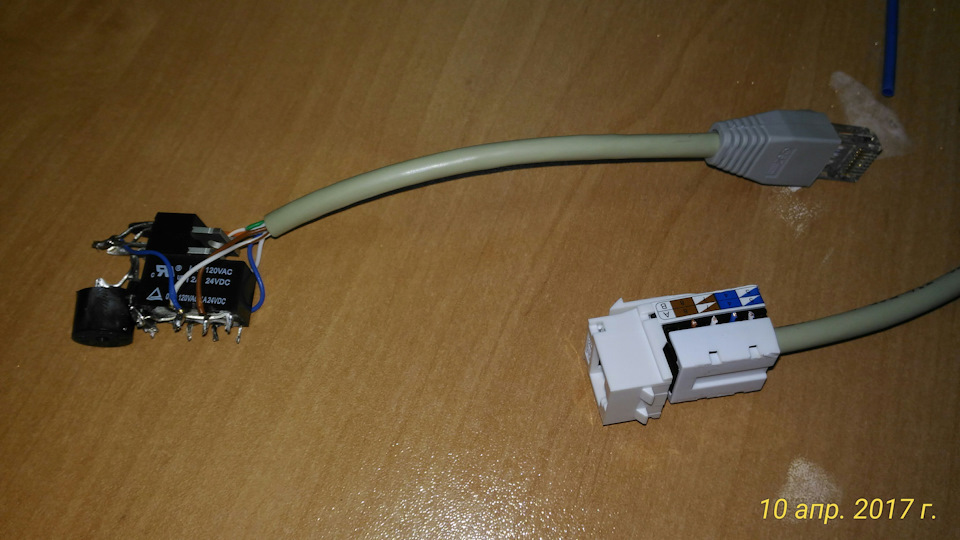

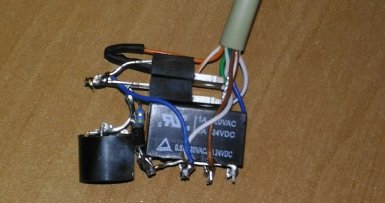

Собираем блок элементов по схеме:

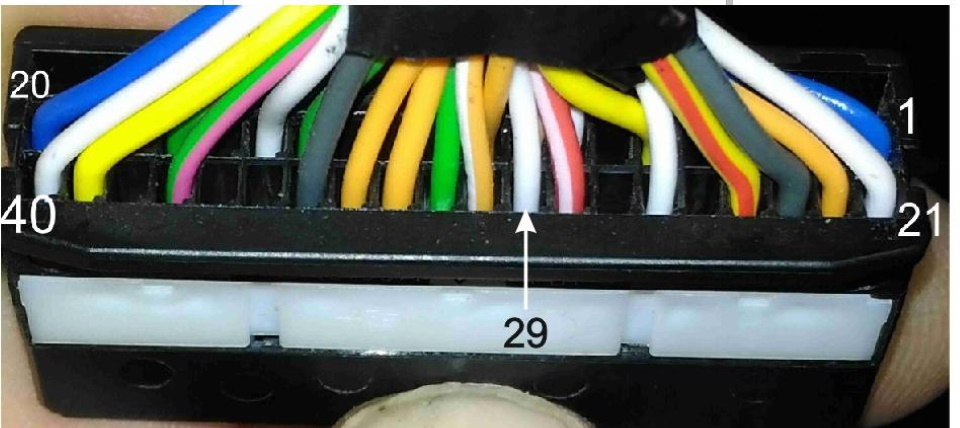

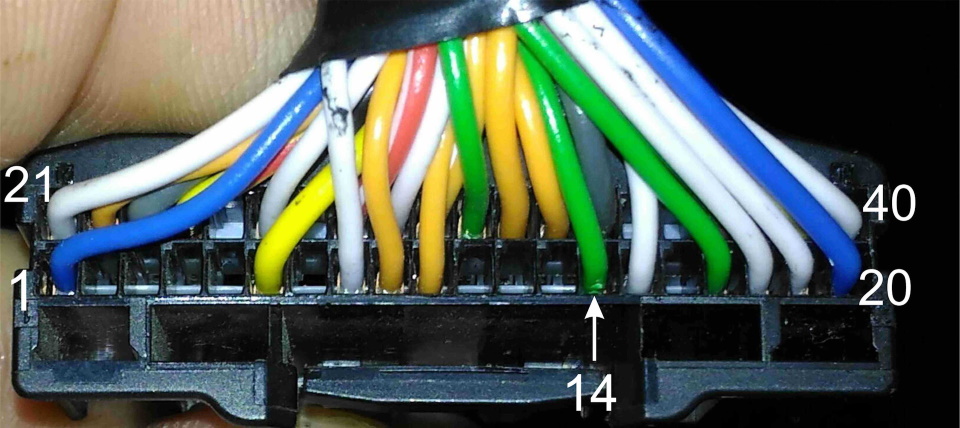

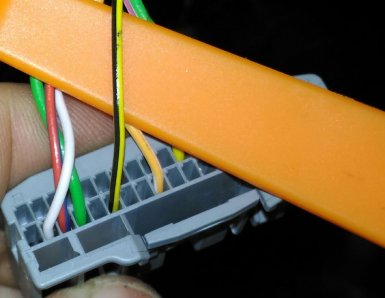

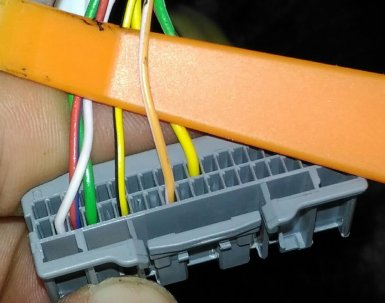

Подключаем к блоку BCM к контактам:

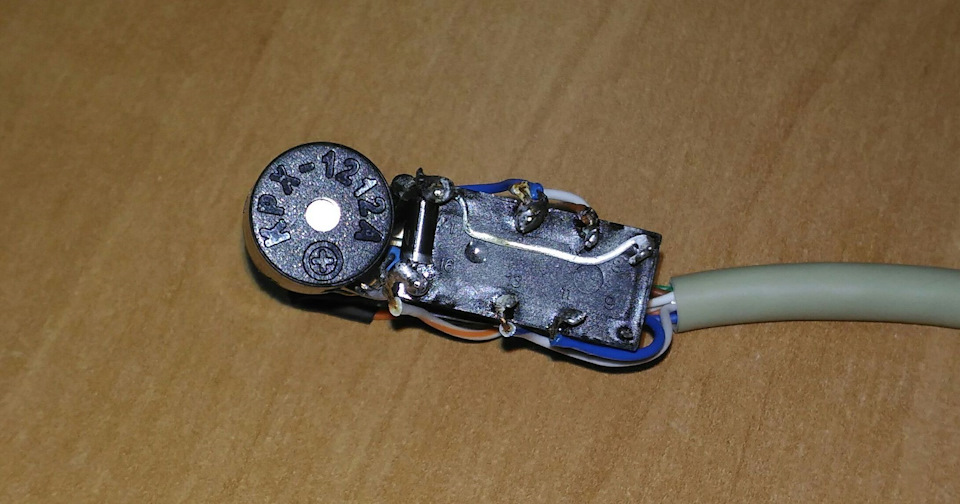

Результат доработки:
А вас устраивает штатное включение обогрева заднего стекла, зеркал и ветрового одной кнопкой?
