    Прошивка магнитолы (ММС) Лада Веста программатором/адаптером

     18 апреля 2017  Лада.Онлайн    52 640    71

    Прошивка магнитолы (ММС) Лада Веста

    Штатная сенсорная мультимедийная система (ММС) на Лада Веста (артикул 8450007950) имеет 7'' цветной дисплей, Bluetooth, Hands free и встроенную навигацию. В ходе эксплуатации в работе ММС могут возникнуть проблемы (например, магнитола не загружается). Восстановить работоспособность в некоторых случаях можно прошивкой при помощи программатора. Расскажем, как это сделать своими руками.

    Внимание! Все действия с магнитолой вы делаете на свой страх и риск. Автор ответственности не несет.

    Как снять дамп прошивки ММС

    Потребуется: программатор USBDM (есть в каталоге AliExpress) и ПО CodeWarrior IDE.

    Порядок действий:

    1. подключиться к ММС;
    2. в CodeWarrior IDE перейти в Debug режим и в консоли вводить команды, которые представлены ниже.

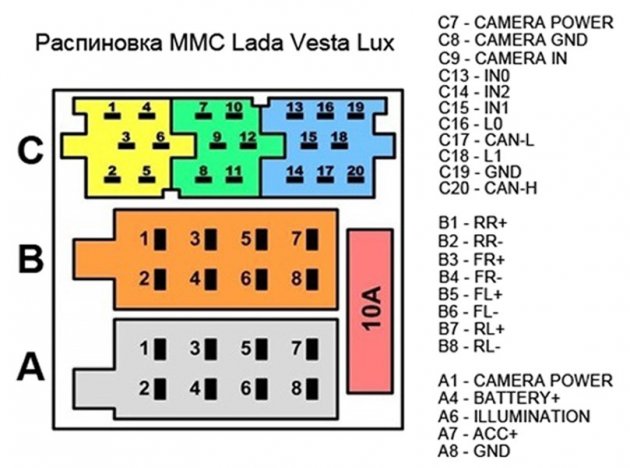

    Распиновка на программатореРаспиновка диагностического разъема на ММС Веста (Внимание отличает от калины2/гранты/приора)

    Команды для снятия дампа прошивки ММС:

    Как восстановить прошивку ММС

    Потребуется:

    • Адаптер USB-TTL (есть в каталоге AliExpress).
    • Прошивка (скачать штатную прошивку могут пользователи сайта: Чтобы скачать файлы нужно авторизироваться на сайте). Есть отдельно прошивка CAN Чтобы скачать файлы нужно авторизироваться на сайте
    • ПО Putty (скачать могут пользователи сайта: Чтобы скачать файлы нужно авторизироваться на сайте).

    Описание файлов прошивки:

    Порядок действий:

    1. Положить файлы прошивки на SD-карту. Вставить SD-карту в магнитолу.

    2. Снять и разобрать магнитолу.

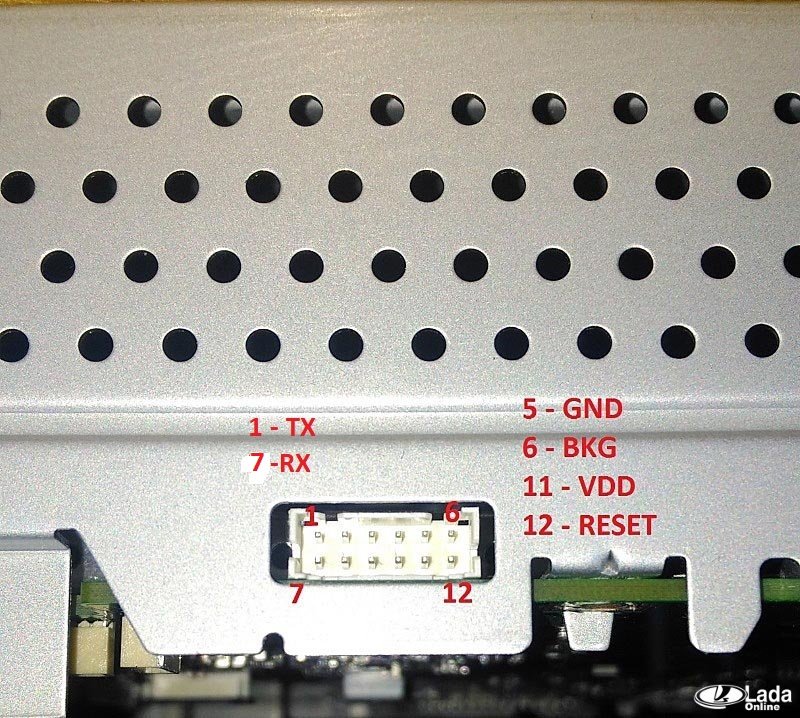

    3. Подключить к разъему провода по схеме:

    подключение ММС Лада Веста для прошивки

    4. Подключить к адаптеру USB-TTL (RX->TX; TX->RX; GND->GND).

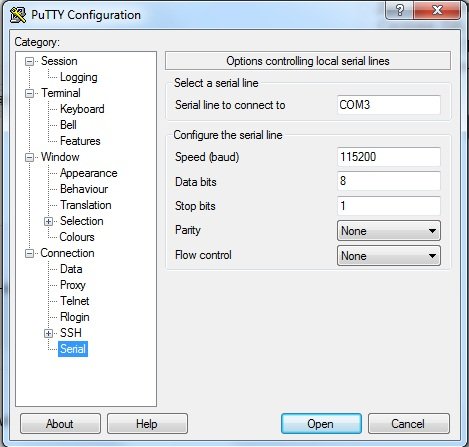

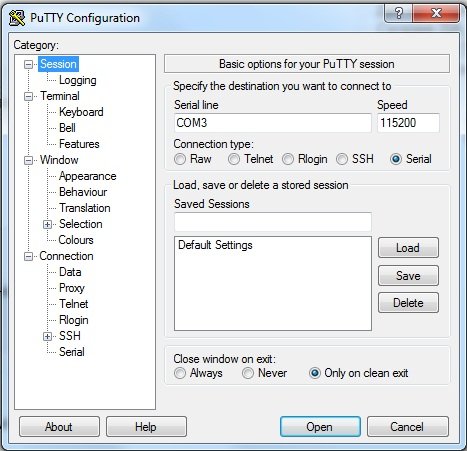

    5. Запустить ПО Putty, выставить настройки и выбрать свой COM-порт:

    настройки Putty

    6. Нажимаем «Open»

    7. В окне программы Putty зажимаем кнопку пробел.

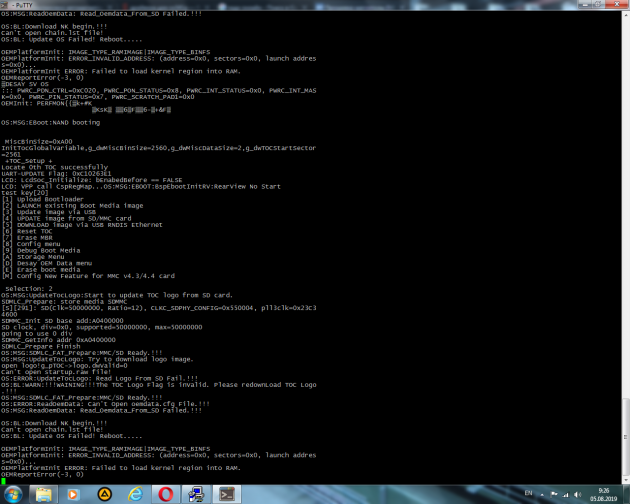

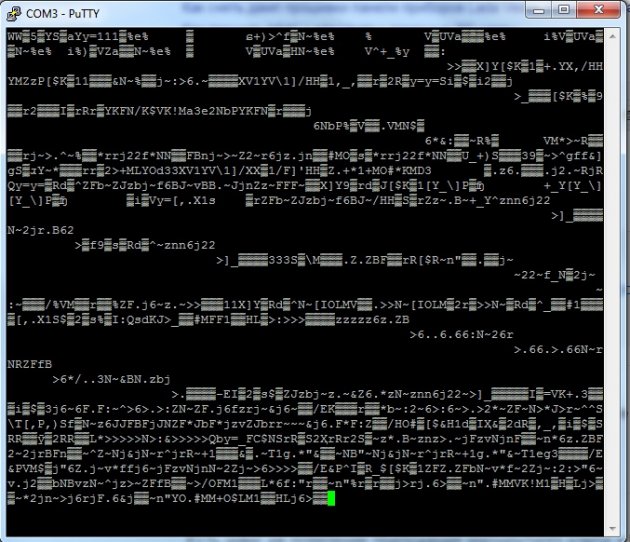

    8. Включаем ММС. На экране должно появиться следующее:

    9. Выбрать подменю «[4] UPDATE image from SD/MMC card». Появляется след меню:

    10. Выбрать «1 ----- MultiXIP» и ждать окончания прошивки.

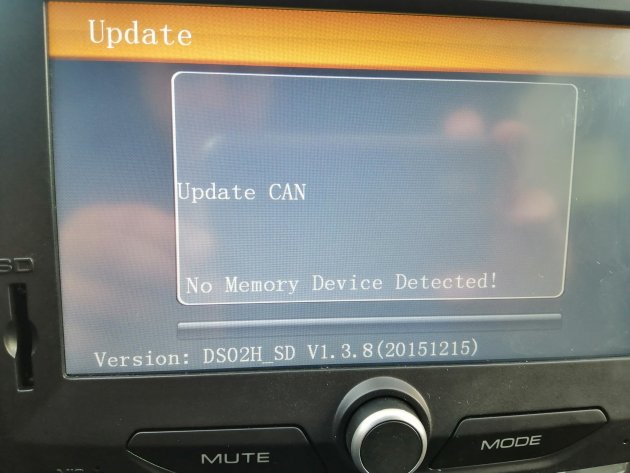

    Внимание! Есть способ прошить ММС Lada Vesta с SD-карты.

    Напомним, ранее мы рассказывали, как улучшить ММС Весты, например, заставить ее показывать видео во время движения или установить расширенную версию СитиГИД.

    Фото: тема на 4pda.ru

    Ключевые слова: магнитола лада веста
