- ручка от корректора фар Лада Калина (80 рублей);
- шланг (50 см), подойдет сливной шланг от стиральной машины;
- штуцер (2 шт) с соединительными резинками (90 рублей);
- утеплитель;
- хомут (2 шт).
Как сделать охлаждаемый бардачок на LADA своими руками
16 октября 2017 Лада.Онлайн 36 881 4
У современных моделей LADA (Vesta и XRAY) есть опция «охлаждаемый вещевой ящик». На комплектациях с кондиционером в бардачок подходит небольшой воздуховод, который способен охладить, например, бутылку с водой. А вы знаете, как самостоятельно оснастить этой опцией свой автомобиль?
Процесс доработки показан на примере Лада Калина. На других современных автомобилях LADA (Priora, Largus, Granta, Lada 4x4) все действия выполняются аналогично. Для Lada Vesta и XRAY можно использовать штатные трубки охлаждения (артикулы ищите в каталоге запчастей Весты и XRAY).
Потребуется:

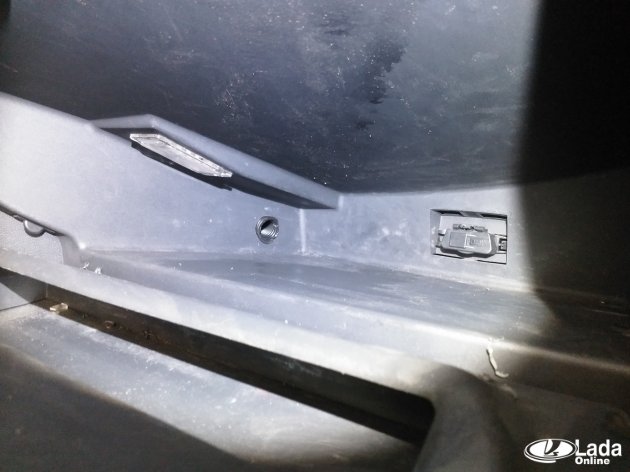

Снимаем бардачок (сам ящик), инструкция для: Лада Веста, Калина, Гранта, Приора.
Изготовление клапана
Из пластиковой коробки CD диска вырезаем клапанную задвижку в форме круга с отверстием по центру. Затем делаем в ней отверстия в виде бабочки.
Из пластиковой коробки вырезаем два Г-образных элемента и приклеиваем их клеем «Момент». Одной стороной к круглой клапанной задвижке, а другой к квадратному штоку ручки. Крепление усиливаем термоклеем, а соединение с задвижкой армируем скобами от степлера, впаивая их в пластик. На поверхность клапана наклеиваем антискрип (маделин) и вырезаем отверстие, которые также обрабатываем паяльником.
Установка клапана
В углублении делаем пару отверстий в виде бабочки. Для этого сначала просверливаем мелкие отверстия, а затем работаем ножом и паяльником.
В углубление ящика бардачка вкручиваем два самореза, которые будут ограничивать ход ручки (у нее на обратной стороне есть выступ).
Устанавливаем клапан в углубление и фиксируем его шурупом, предварительно просверлив шток ручки сверлом, диаметр которого чуть меньше, чем резьба шурупа. Ручка с клапаном должна вращаться с легким усилием и не болтаться.

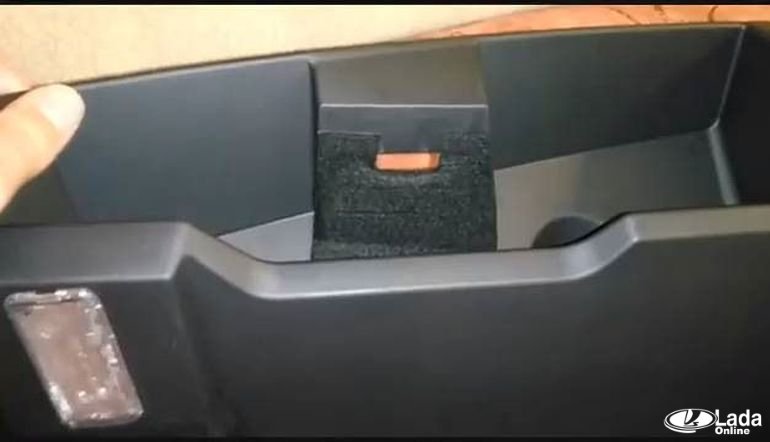

Стрелкой показана щель, в которую будет проникать воздух (если клапан открыт).

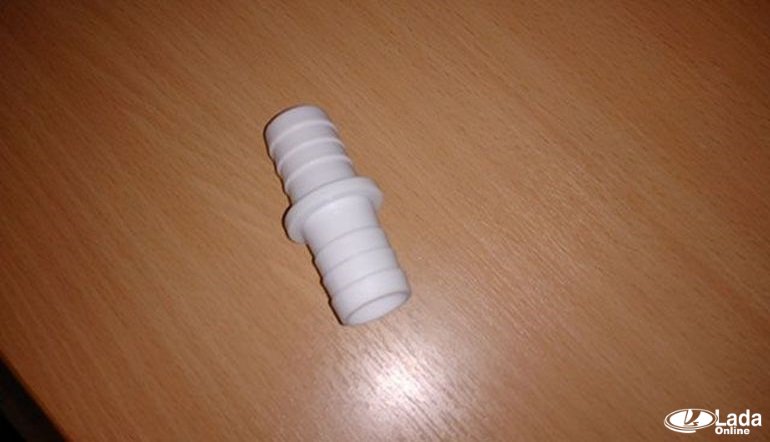

Дорабатываем до нужной формы два штуцера, используя нож. Левый штуцер будет вставлен в воздуховод, а правый в бардачок.
Устанавливаем штуцер, используя клей.

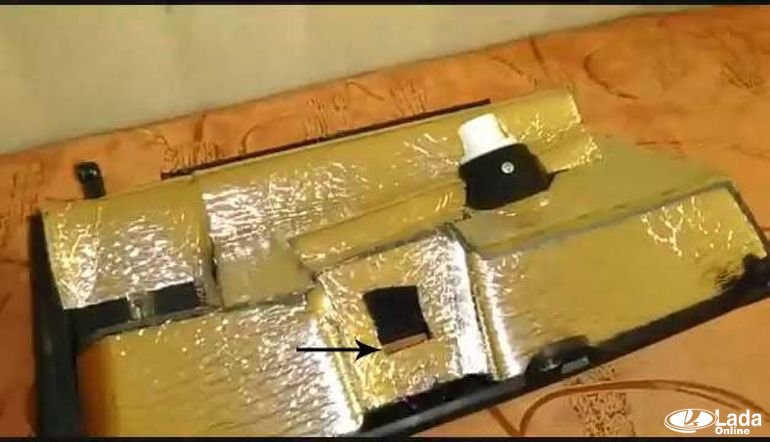

Внутреннюю поверхность ящика обклеиваем утеплителем. А ненужные отверстия закрываем маделином
Подсоединяем к воздуховоду

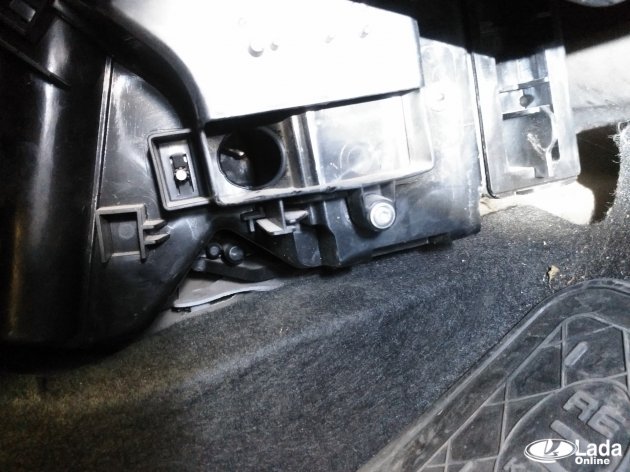

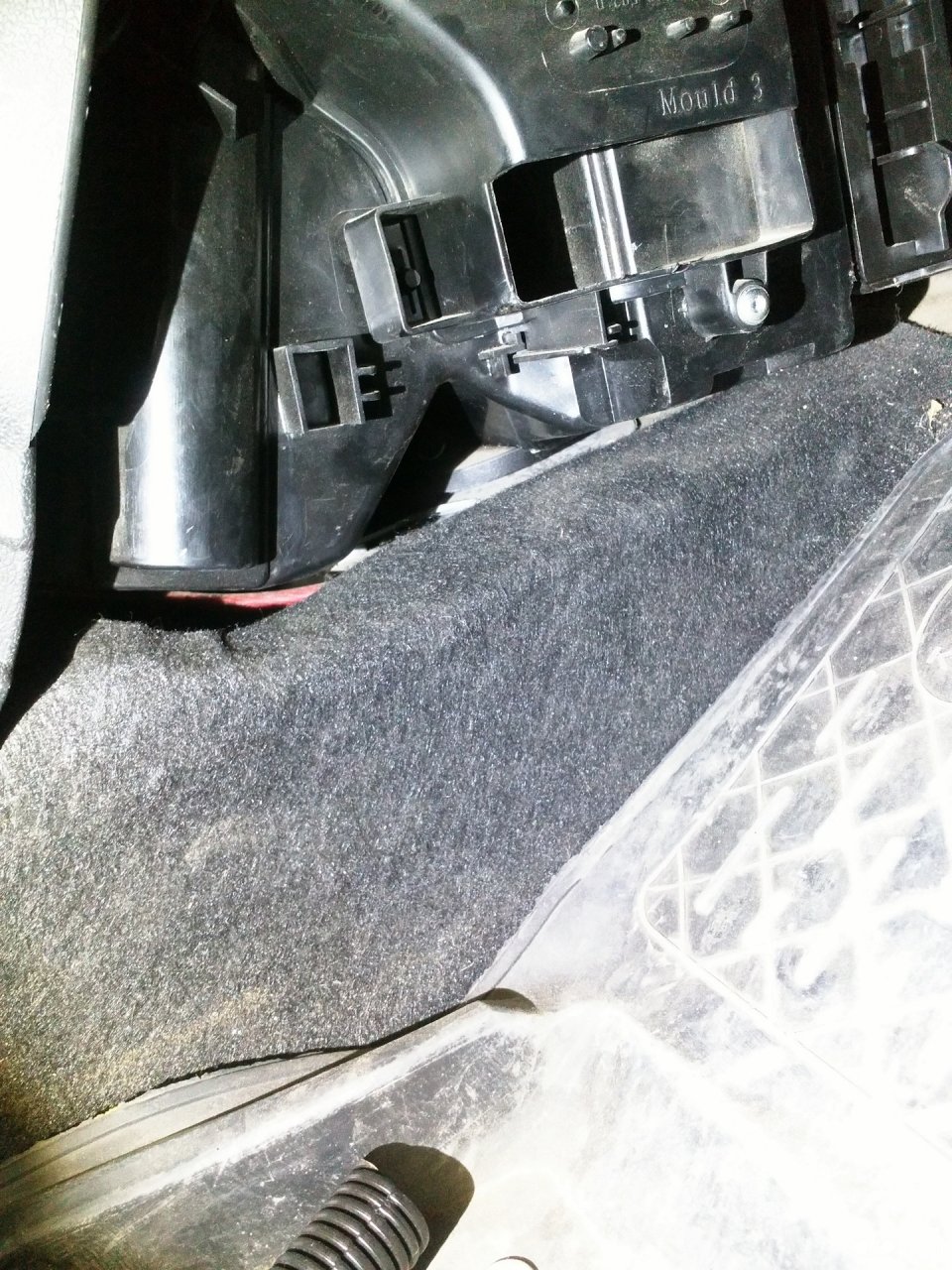

Делаем отверстие в верхнем пассажирском воздуховоде. Вклеиваем в него штуцер.

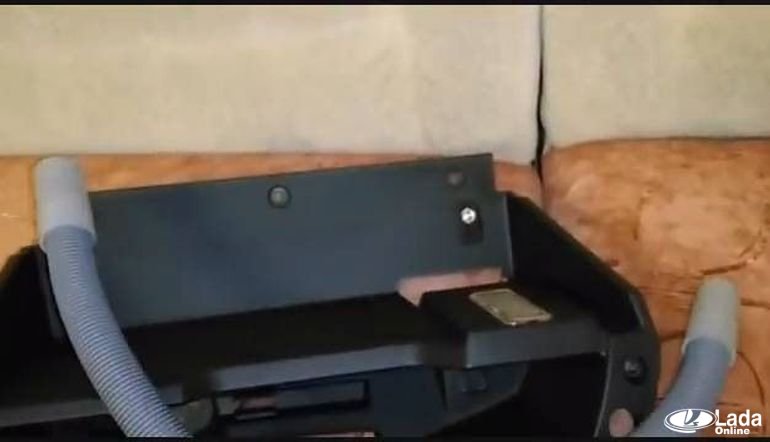

Укорачиваем резиновый конец шланга (чтобы не упирался в вентилятор отопителя) и надеваем на штуцер бардачка, затягиваем хомутом.
Шланг обматываем маделином.

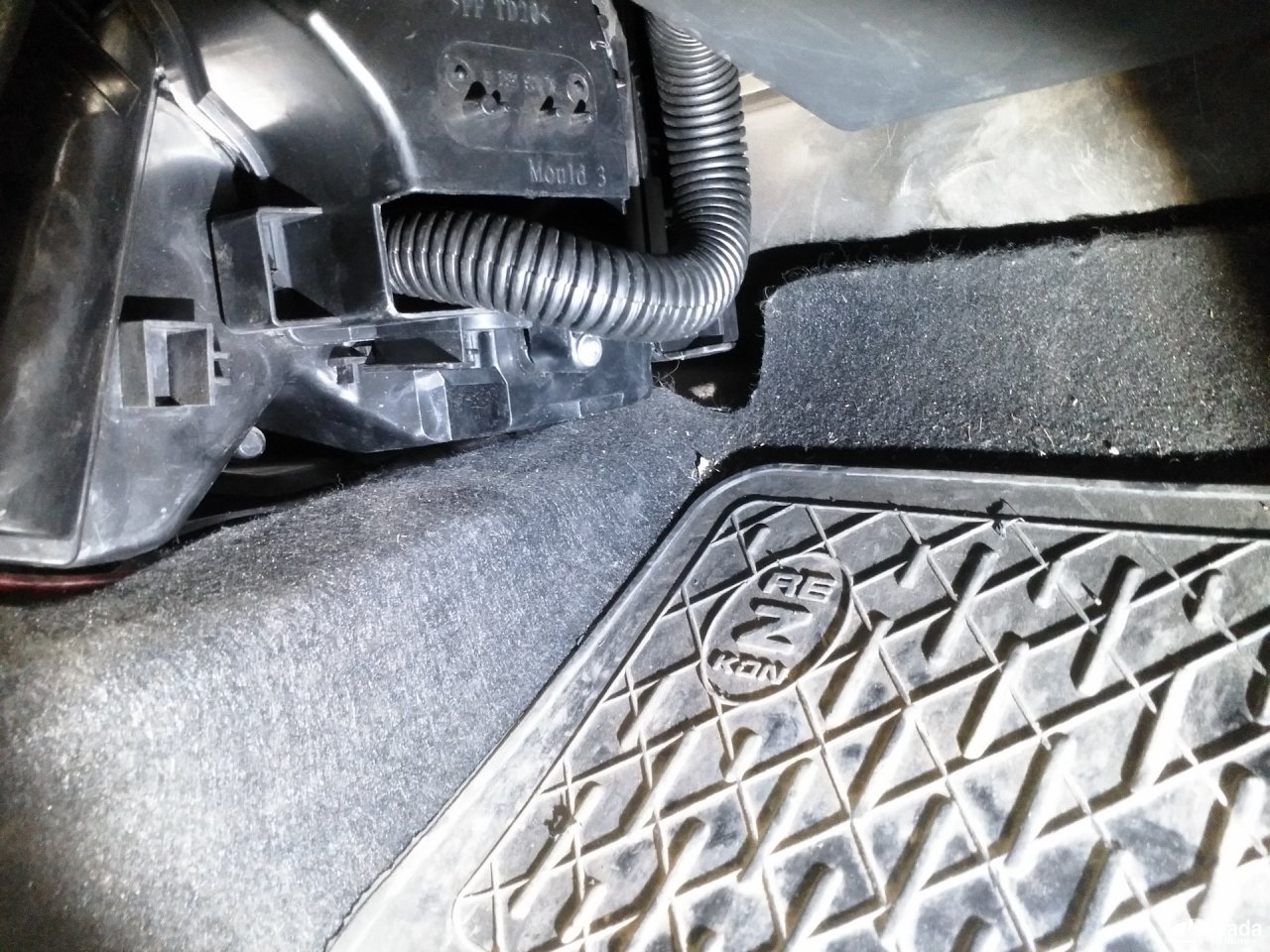

Другой конец шланга через резиновый удлинитель одеваем на штуцер воздуховода, фиксируем хомутом.
Процесс доработки также показан на видео:
Испытания показали, что после 20-минутной поездки, температура в бардачке снизилась на 4 градуса. Эффективность охлаждения возрастает, если закрыть дефлектор пассажира. Насколько эффективен охлаждаемый бардачок на Lada Vesta и XRAY, мы рассказывали ранее.
Кстати, а вы знаете, как сделать микролифт бардачка?
Фото: бортовой журнал Togliatti65
