Как установить кондиционер на Lada Vesta

Базовая комплектация Lada Vesta Classic не имеет кондиционера с завода. Однако дооснастить автомобиль этой полезной опцией можно самостоятельно. Разбираемся, насколько сложно таким образом доработать Весту.

Инструкцией по установке штатного кондиционера в Лада Веста Классик поделился владелец DarkAdm.

Доработка вентилятора системы охлаждения

Перед установкой кондиционера на Весту нужно подключить вентилятора системы охлаждения двигателя по двухскоростной схеме.

Потребовалось:

• Жгут проводки (передний подкапотный).
• Контакт гнездовой "Двойная Лира" серии 4,8мм, в гнездо блока предохранителей Delphi, с проводом 1,50 кв. мм х 3шт. (Арт. CARGEN AX41102)
• 1 шт. на предохранитель питания муфты кондиционера
• 2 шт. на реле 20А "30" и "87" клеммы
• Контакт гнездовой "Лира", обжатый с проводом 0,75 кв. мм х 2шт. (Арт. CARGEN AX41101)
• 2 шт. на управляющие контакты реле 20А муфты кондиционера "85" и "86" клеммы
• Контакт мозгов М86 MOLEX 34803-0212. КОНТАКТ ГНЕЗДОВОЙ (МАЛЕНЬКИЙ) СКАРТ 55 И 65 PIN К ЭБУ М86 (LADA VESTA, XRAY) х 6шт.
• 1 шт. J5 ЭБУ > A7 блока печки
• 1 шт. F2 ЭБУ > 86 клемма реле муфты
• 1 шт. H3 ЭБУ > 4pin блока резистора ВСО
• 3 шт. для датчика давления фреона
• 64.3787-111. РЕЛЕ МИНИ 4-Х КОНТ.12 ВОЛЬТ 20 АМПЕР x 1шт.
• Предохранитель ATO/ATS на 15А

Схема фактического соединения:

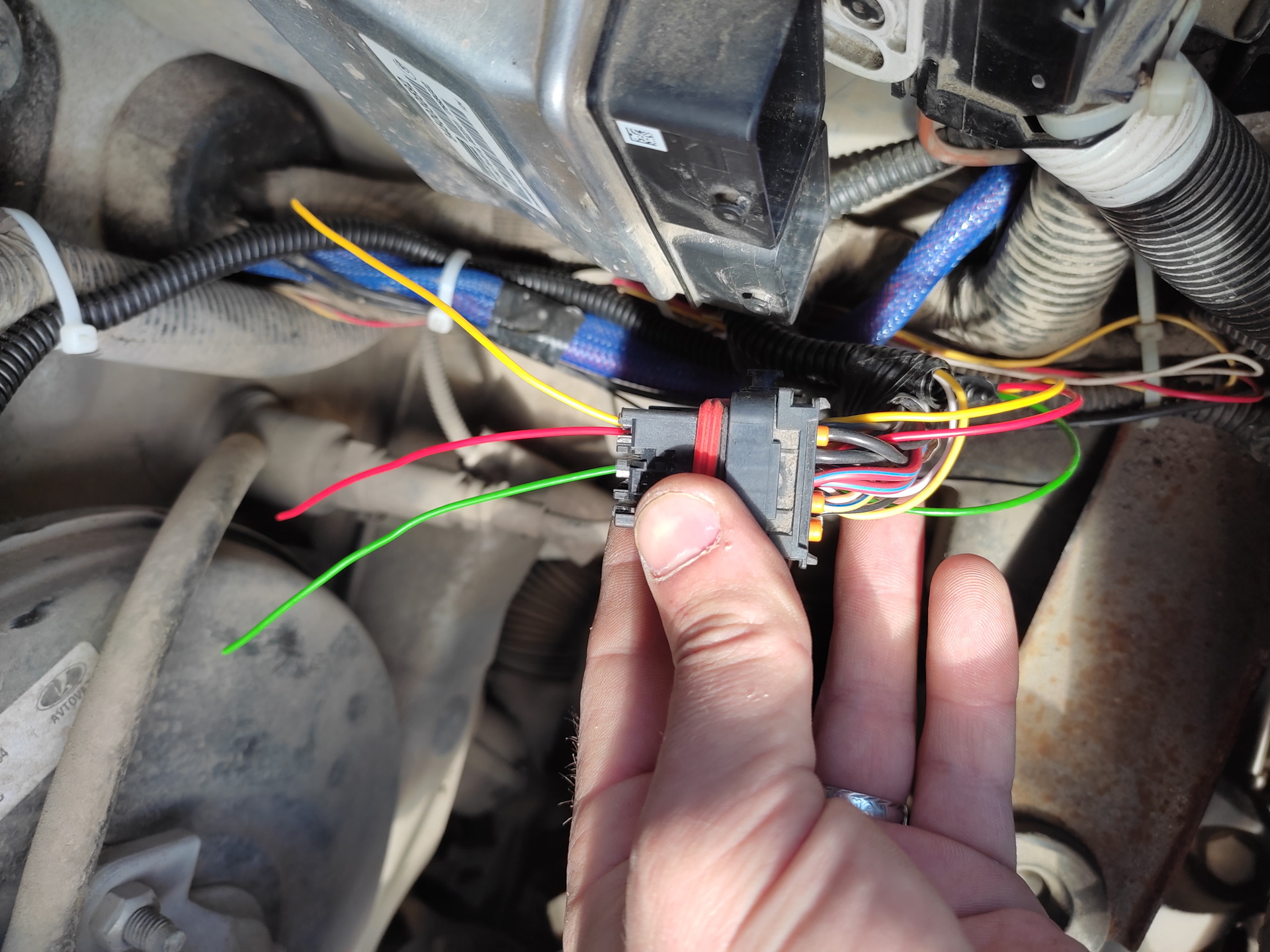

Запиновываем и J5 в нижней колодке ЭБУ, прокидываем в салон и прячем, нам его подключать к блоку управления печкой на пин A7

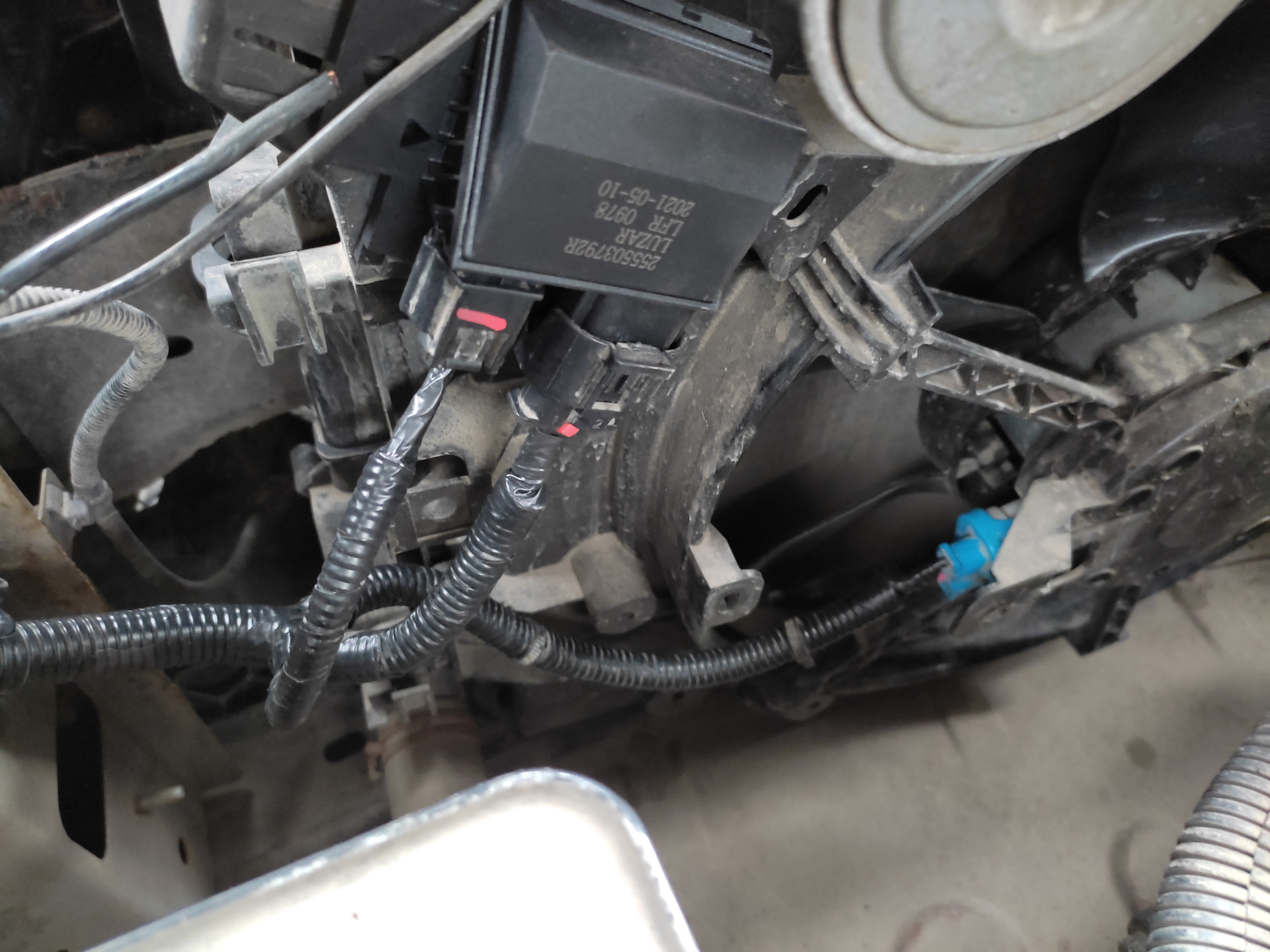

После подключения сначала включается малая скорость, а потом на 99°С вторая. Это значит и мозги управляют и блок резистора отрабатывает как надо.

Замена элементов отопителя в салоне

Порядок действий:

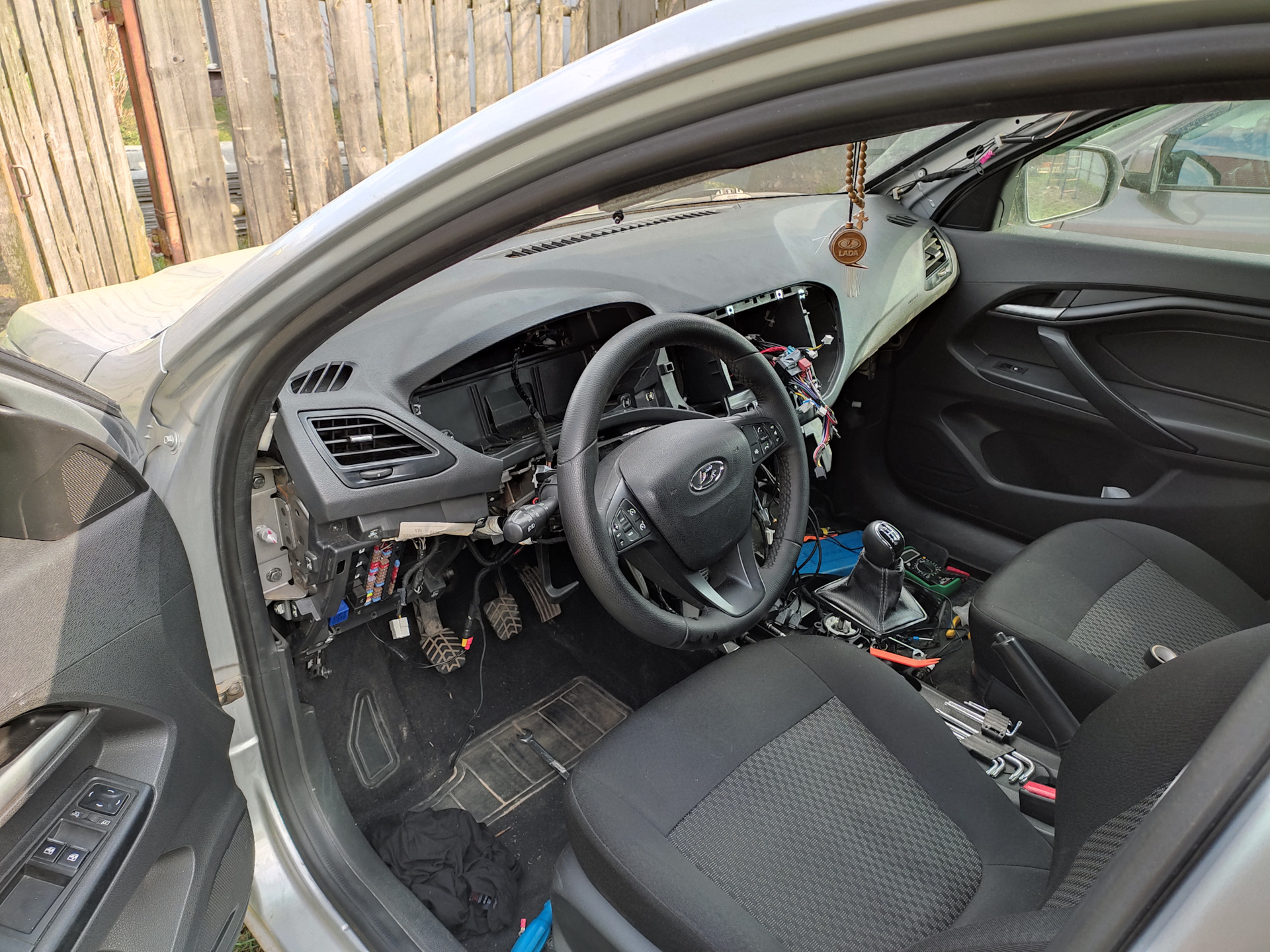

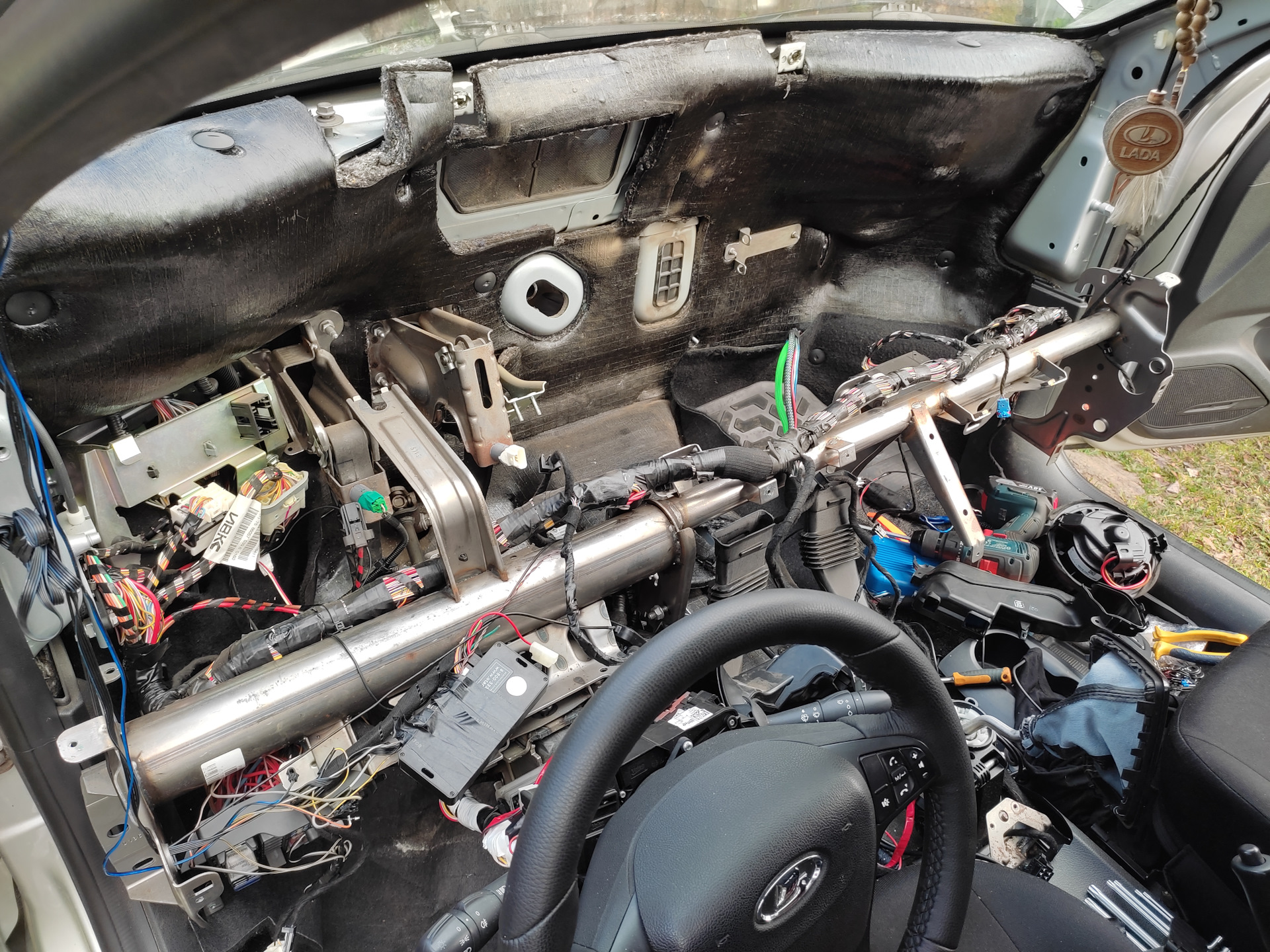

1. Снять торпедо.
2. Сливаем антифриз компрессором через обратку бачка.
3. Снимаем верхние воздуховоды и отодвигаем трубу в салон.

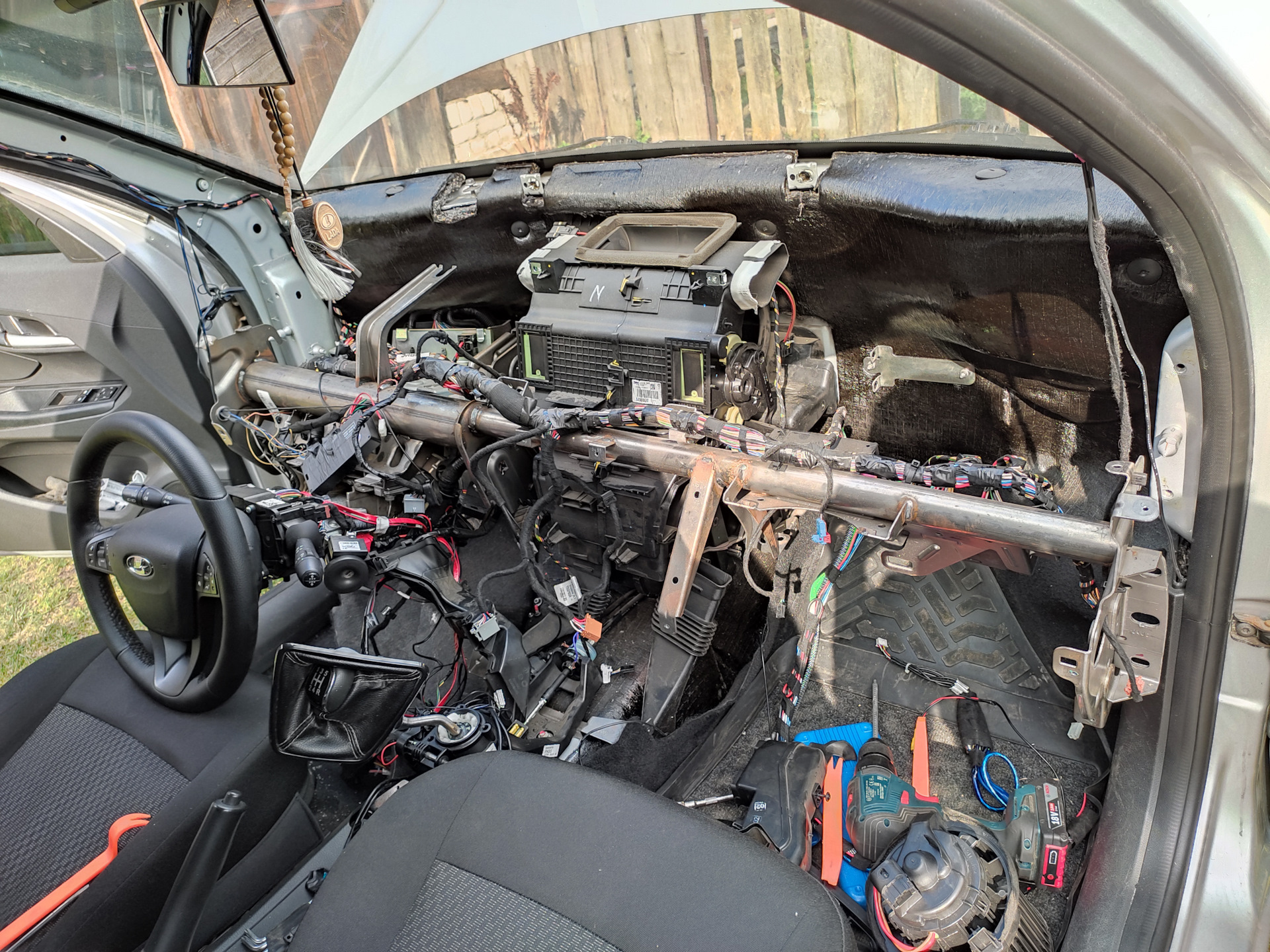

4. Вытаскиваем печку.

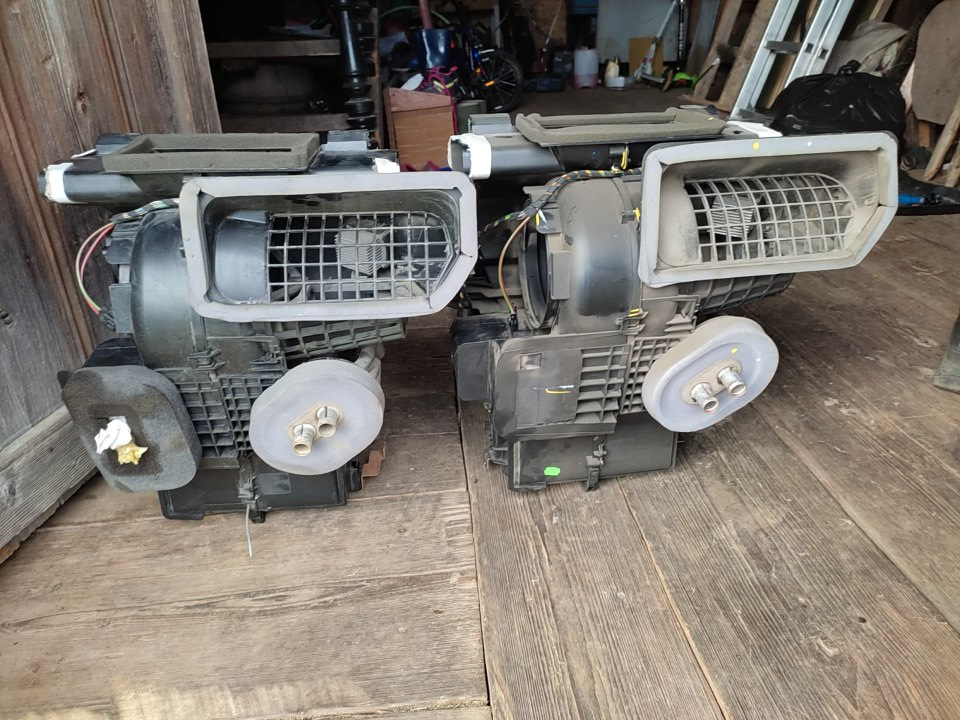

5. Переставляем радиатор печки и салонный фильтр в печку с кондиционером.
6. Устанавливаем воздуховоды.
7. Укладываем провода.

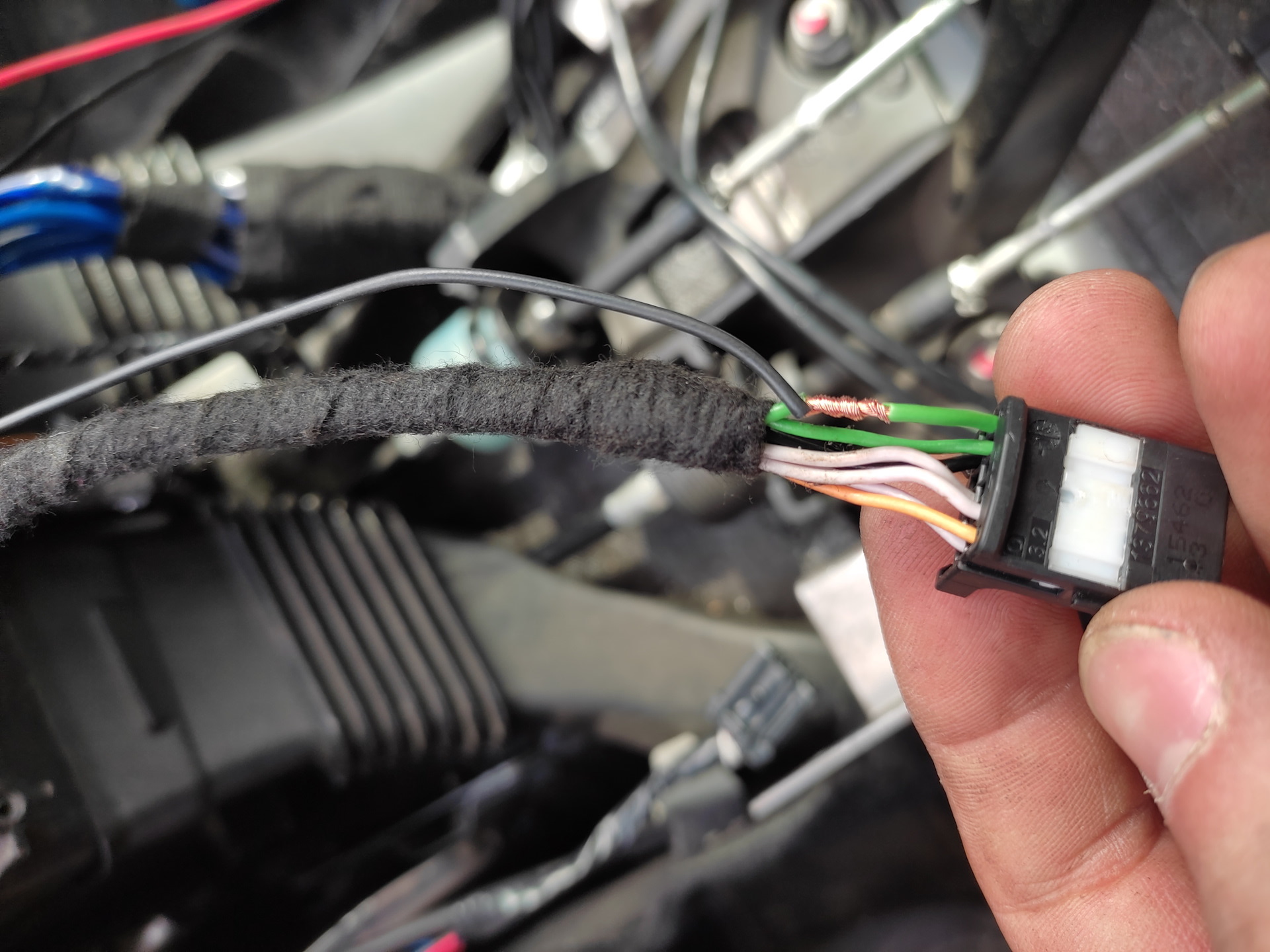

8. Подключаемся к кину А7 колодки на 14 контактов блока печки, это пойдёт на J5 мозгов.
9. Меняем блок управления печкой.
10. Сборка в обратной последовательности.

Установить трубку слива конденсата и трубку охлаждения вещевого ящика.

Установка элементов кондиционера в моторном отсеке

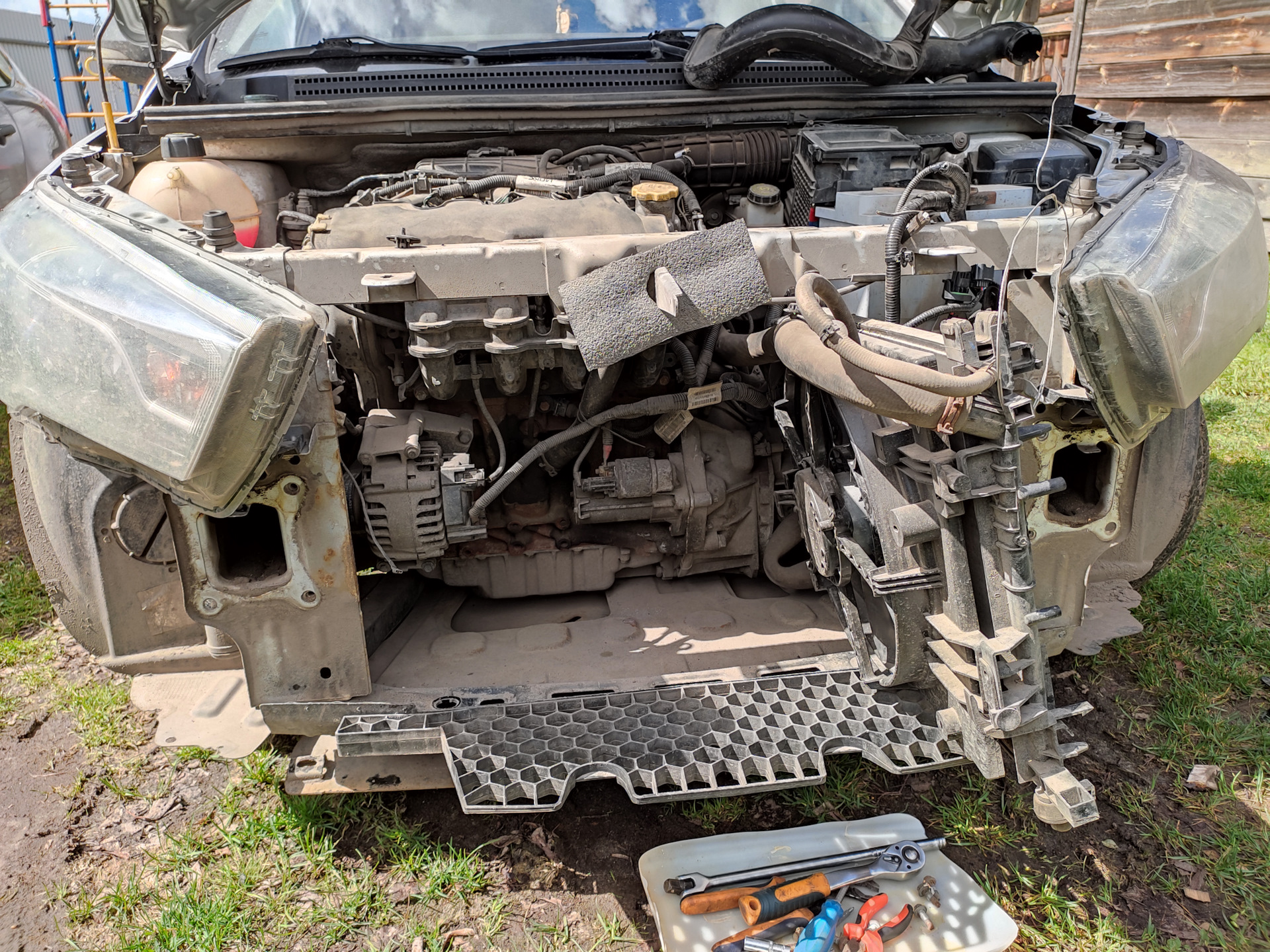

Снимаем бампер.

Отводим радиатор с вентилятором в сторону и привязываем проволокой к буферу капота, чтобы не мешал.

Отстегиваем провода от генератора, снимаем его и площадку навесного.

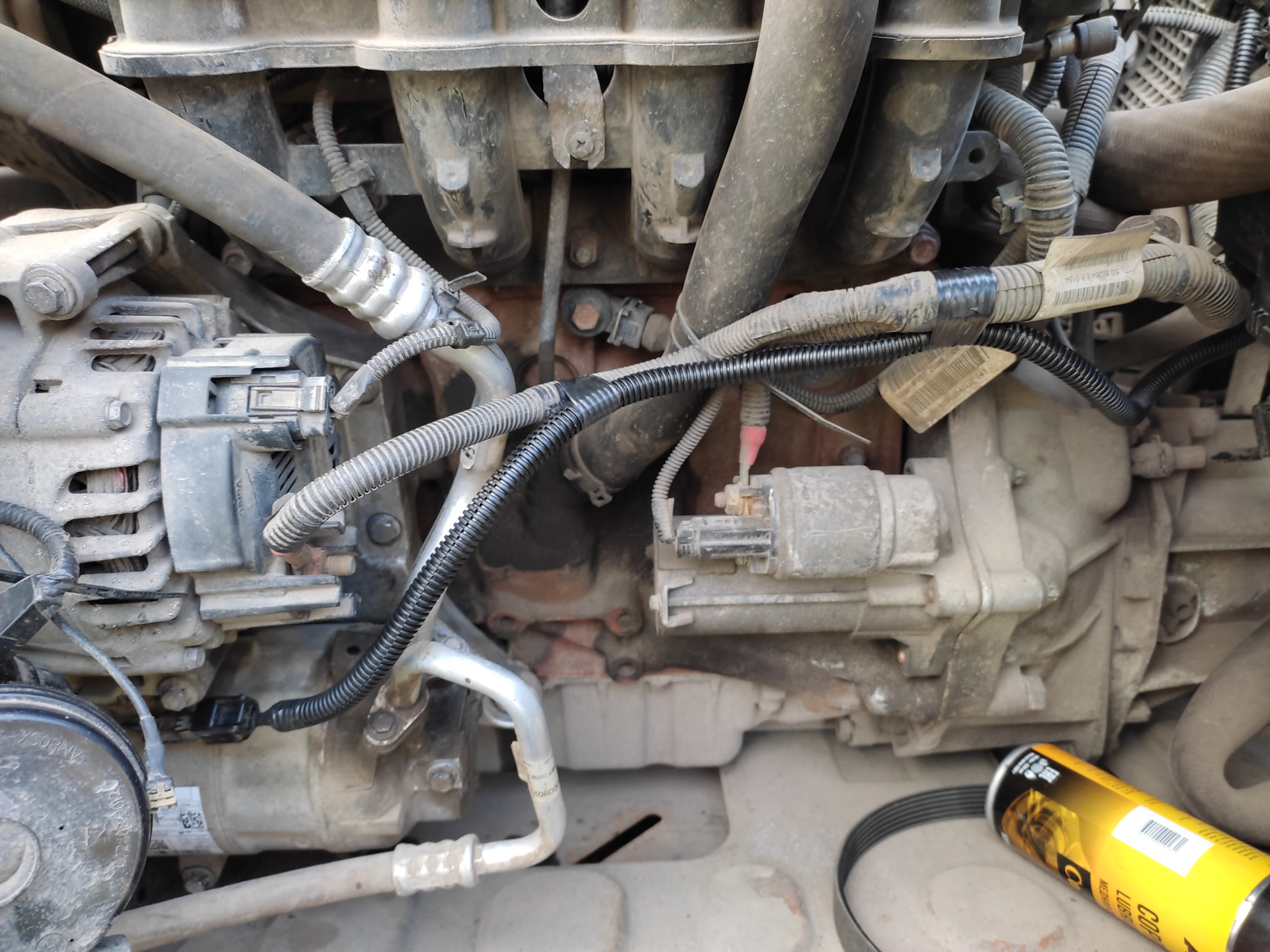

Ставим компрессор

Выполняем подключение муфты.

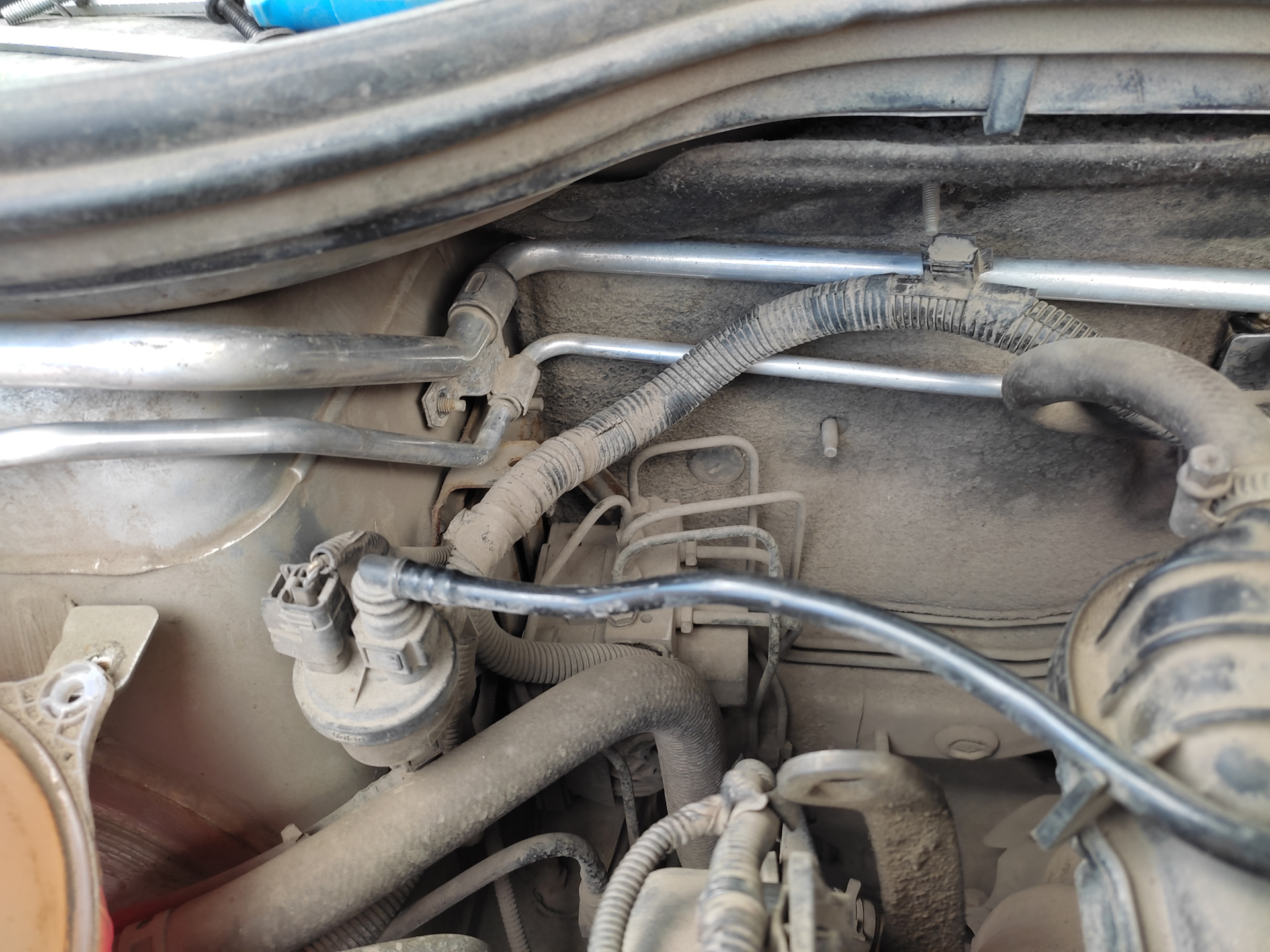

Ставим трубки.

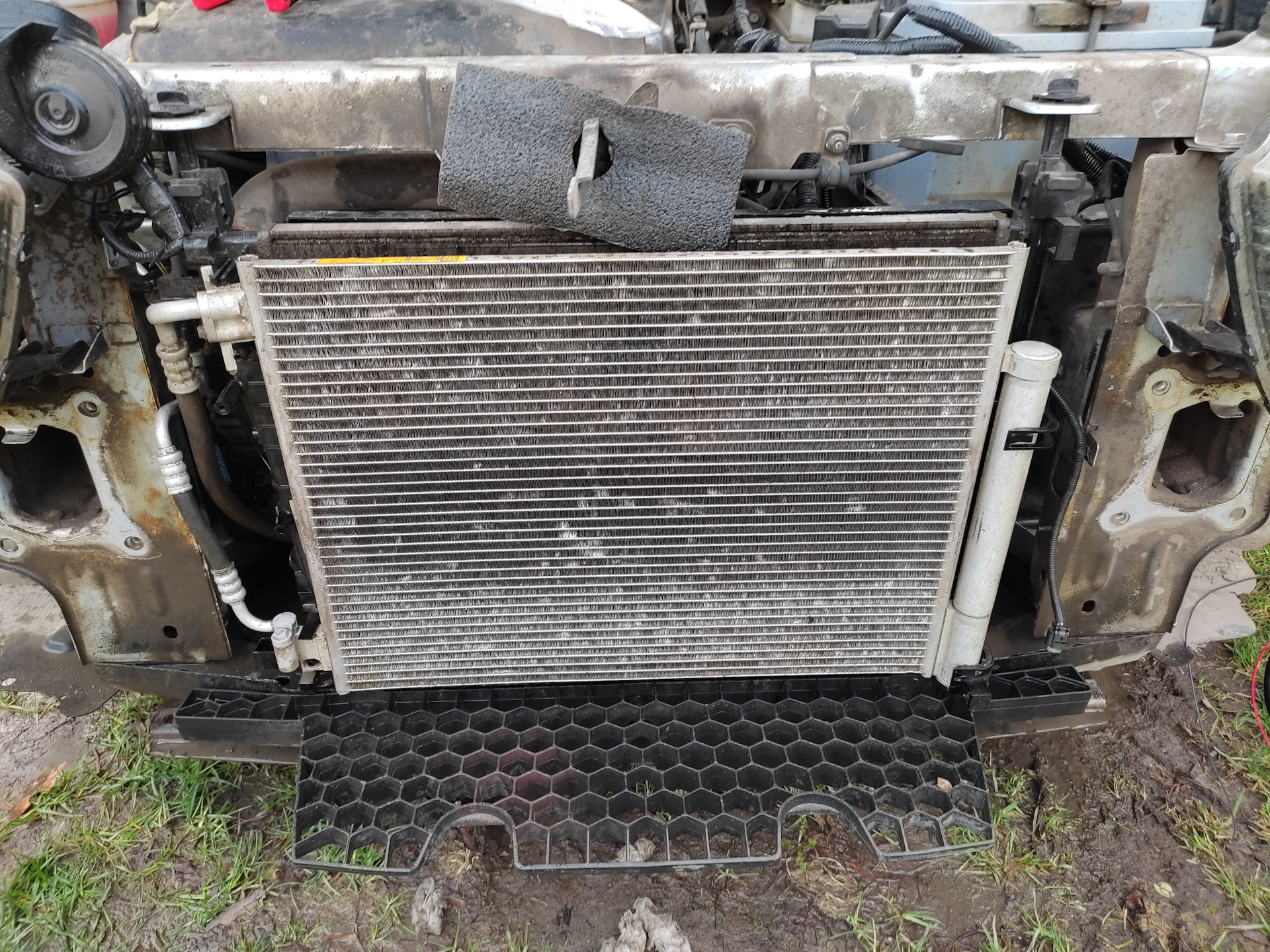

Ставим радиатор.

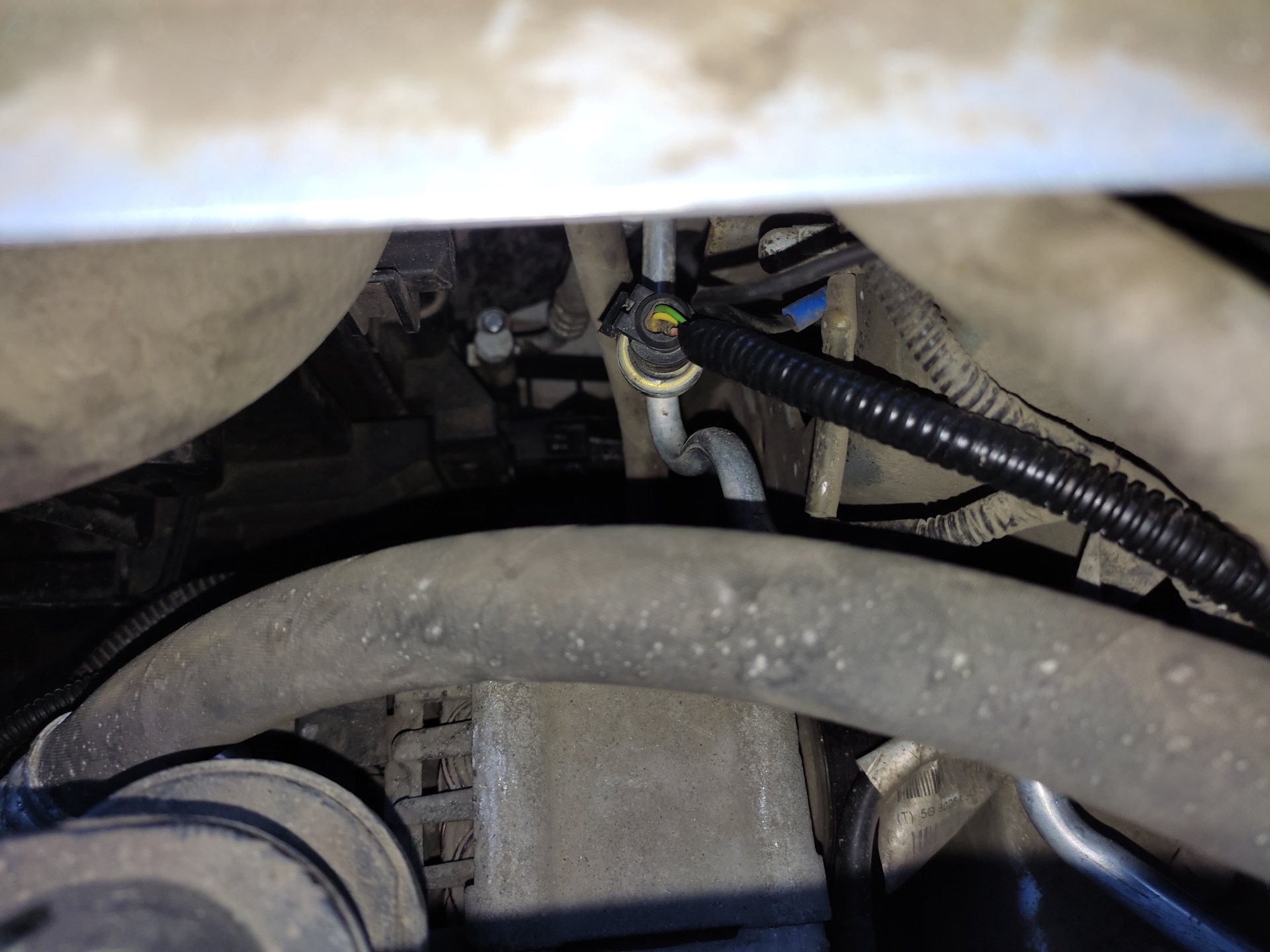

Подключить датчик давления фреона.

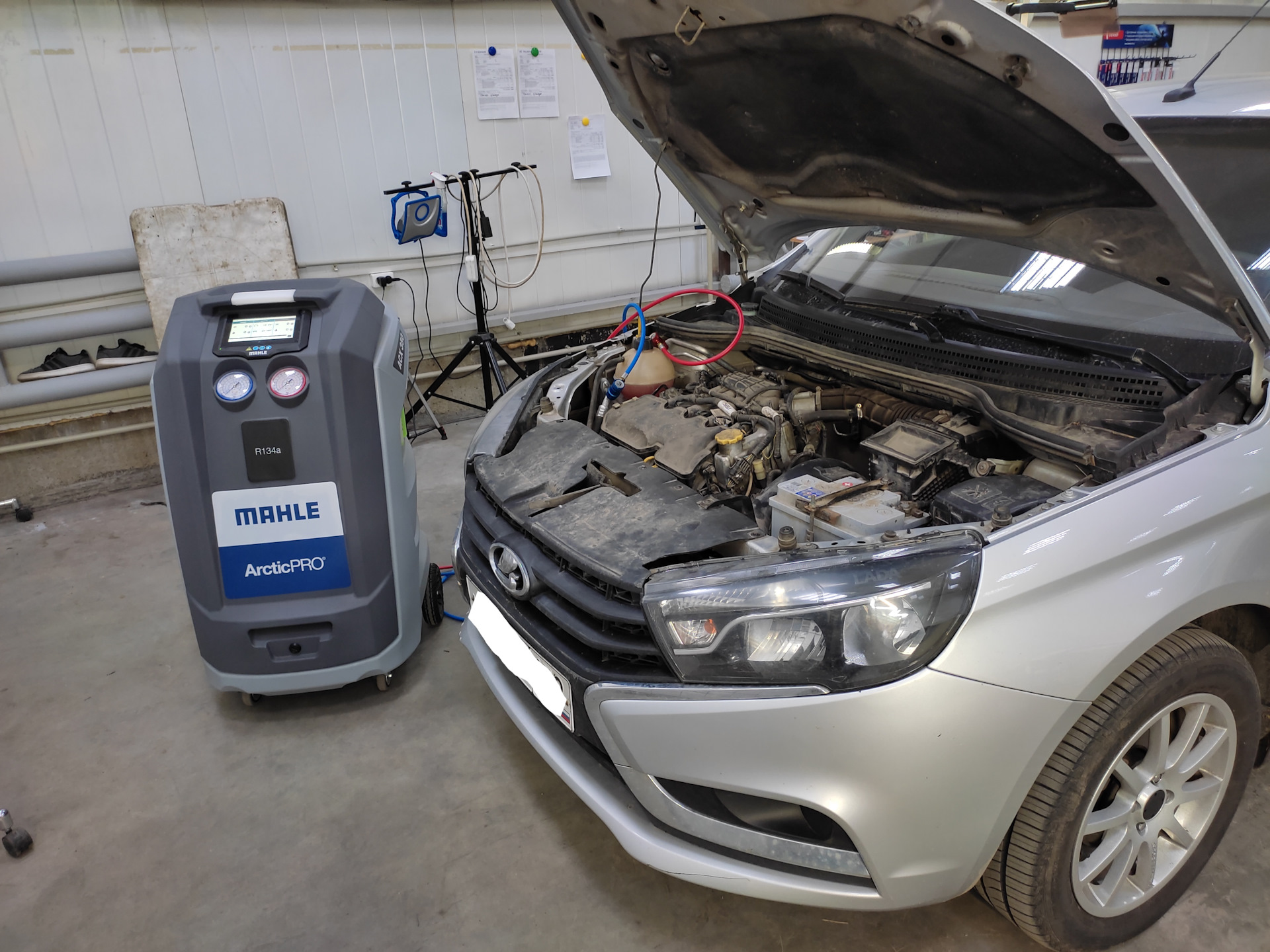

Заправка кондиционера и первый запуск

Слить все остатки масла из всех компонентов.

Смазать резинки на трубках этим маслом перед установкой трубок.

Кондиционера работает исправно. При температуре в сервисе 23°С дует 10°С.

Итого: Установка кондиционера на Весту своими руками у владельца потребовала 6 дней. Цена комплекта б/у около 35 тыс. рублей. Стоит отметить, что в настоящий момент для семейства Lada Vesta нет комплектов для установки кондиционера под ключ. Подобные решения предлагаются только для Granta, Kalina, Niva (купить кондиционер ФРОСТ для LADA).
