Активация индикации непристегнутых задних пассажиров на Lada Vesta

05 сентября 2022 Лада.Онлайн 19 260 6

В комбинации приборов Lada Vesta с завода предусмотрены сигнализаторы непристегнутых ремней безопасности задних пассажиров. Возможно эта опция используется на экспортных автомобилях, т.к. на машинах для российского рынка индикаторы не используются. Однако владельцы нашли способ доработать конструкцию.

фото NebomBIT

Инструкцией по активации индикаторов поделился владелец Весты (Pozia).

Потребуется:

Датчик присутствия переднего пассажира Lada Vesta (артикул 8450106994, 3шт)

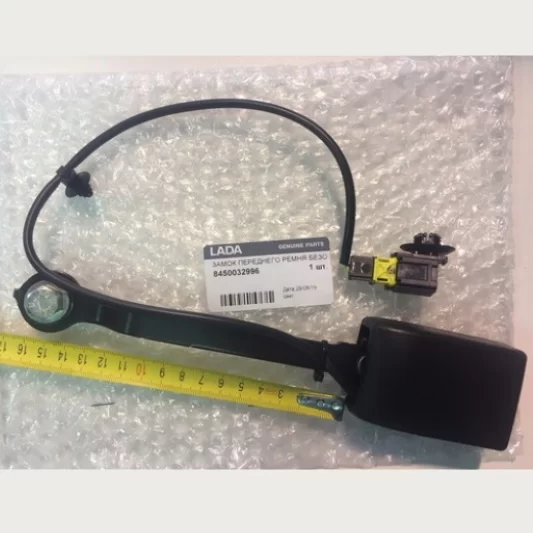

Концевики в замки ремней. Продаются в сборе с замком ремня безопасности (можно купить удлиненные передние 8450032996, а из старых передних концевики переставить в задние)

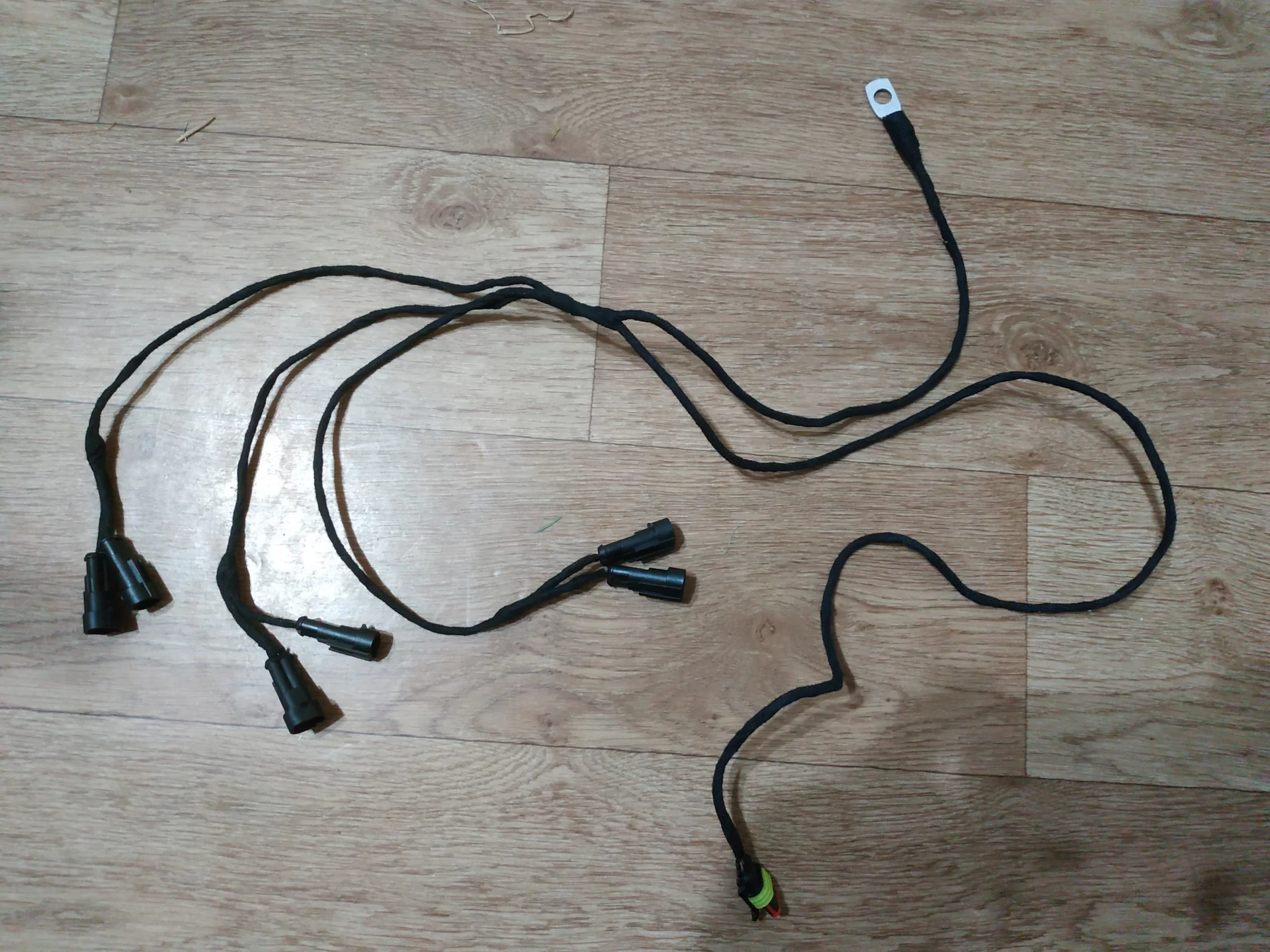

Провода (от заднего дивана до комбинации приборов).

Установка датчиков

1. Снять обивку с заднего дивана (инструкция)

2. Закрепить датчики под обивкой.

3. Проложить провода к щитку приборов.

Подключение

Ранее мы выкладывали распиновку щитка приборов Весты.

10 - индикация ремня заднего левого
12 - индикация ремня заднего среднего
13 - индикация ремня заднего правого

При подаче минуса на каждый из контактов зеленый человечек превращается в красный.

Принципиальная схема подключения:

Инструкция по снятию щитка приборов Весты

Активация

Потребуется:

адаптер ELM327 V1.5
архив с базой и ПО

Установка ПО на смартфон Android:

Установить приложение ECU Tweaker (есть в архиве)
Из архива (ссылка выше) скачать ecu.zip. Копируем его в корень внутренней или внешней памяти, не распаковывая (программы сама найдет архив после запуска).
Если ранее использовали ECU Tweaker с другой базой ecu.zip, тогда необходимо удались старый файл ecu.zip, очистить кэш приложения и после этого добавить новый файл ecu.zip.
Если у вас погасла приборная панель, отключить ELM327 адаптер, выключите и включите заново зажигание и всё заработает.

Установка ПО на ПК/ноутбук:

Скачать из архива (ссылка выше) ПО ddt4all и установить.

Выполняем активацию по пути: Приборная панель -> PP_vesta -> Наличие датчиков задних ремней безопасности -> Да

Как это работает

Если сесть и не пристегнуться - горит красный индикатор.
После запуска двигателя и истечении 30 секунд зеленые и красные индикаторы гаснут, но когда скорость повышает до 30-40 км/ч, щиток приборов издает двукратный звук, и сигнализаторы снова загораются на 30 секунд. Такое происходит только один раз после запуска ДВС.
Если встать с заднего дивана во время поездки, а затем снова сесть, то опять получим звуковой сигнал.
