Вибро-шумоизоляция при помощи динамических демпферов

18 октября 2018 Лада.Онлайн 91 362 16

Бюджетные автомобили (в том числе и LADA) не могут похвастаться хорошей шумоизоляцией. Для повышения акустического комфорта владельцы выполняют ряд мероприятий связанных с вибро-шумоизоляцией автомобиля. Одним из способов снижения вибронагруженности является установка вибродемпферов (или динамический демпфер) на элементы подвески и кузова.

Для чего нужен динамический демпфер. Уменьшает вибрации и колебания. Устанавливается через упругий резиновый подвес на элементы подвески, кузова, КПП и выпускной системы. Снижение вибраций происходит за счет того, что груз колеблется в определенной фазе с силой, которая противоположно направлена той, которая возбуждает колебания.

динамические демпферы

Устройство демпфера. Представляет собой динамический виброгаситель выполненный в виде небольшого груза (от 250 гр). В основе демпфера стальной груз, который закреплен на резиновом подвесе. Внешний слой сделан на основе термополимера (придает эстетичный вид и предотвращает негативное влияние окружающей среды).

устройство динамических демпферов

Установка демпферов. Монтаж осуществляется на штатные и существующие места. Крепить вибродемпферы необходимо жестко на прямую к элементам подвески или кузова (в некоторых случаях могут использоваться дополнительные кронштейны). Некоторые примеры:

Установка демпферов на автомобиль

Пример установки демпферов на автомобилях LADA под спойлерами ниже.

Lada Granta/Kalina (на амортизаторы и кронштейн левого лонжерона):

Показать / Скрыть текст

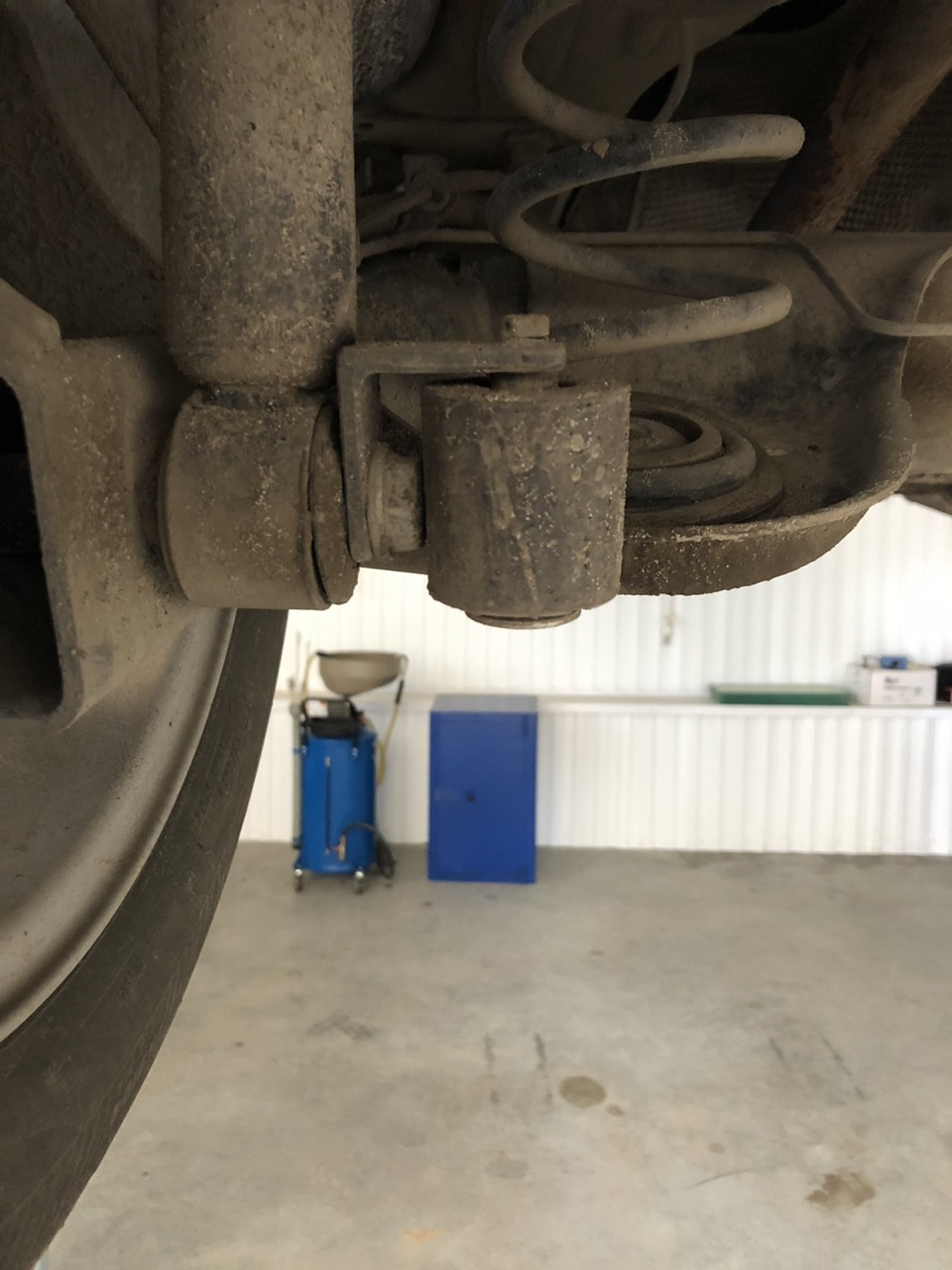

Lada Vesta (на передний и задний амортизаторы, на рычаги подвески, выпускную систему):

Показать / Скрыть текст

Lada XRAY (на рулевые наконечники, на передний подрамник, на задние стойки, на выпускной системе, в салоне под сиденьями, на тормозной суппорт):

Показать / Скрыть текст

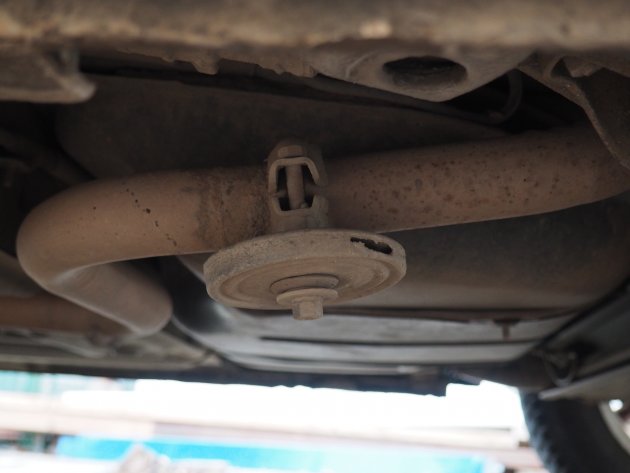

Цены. Динамические демпферы устанавливаются с завода на некоторые иномарки. Вот некоторые артикулы этих деталей:

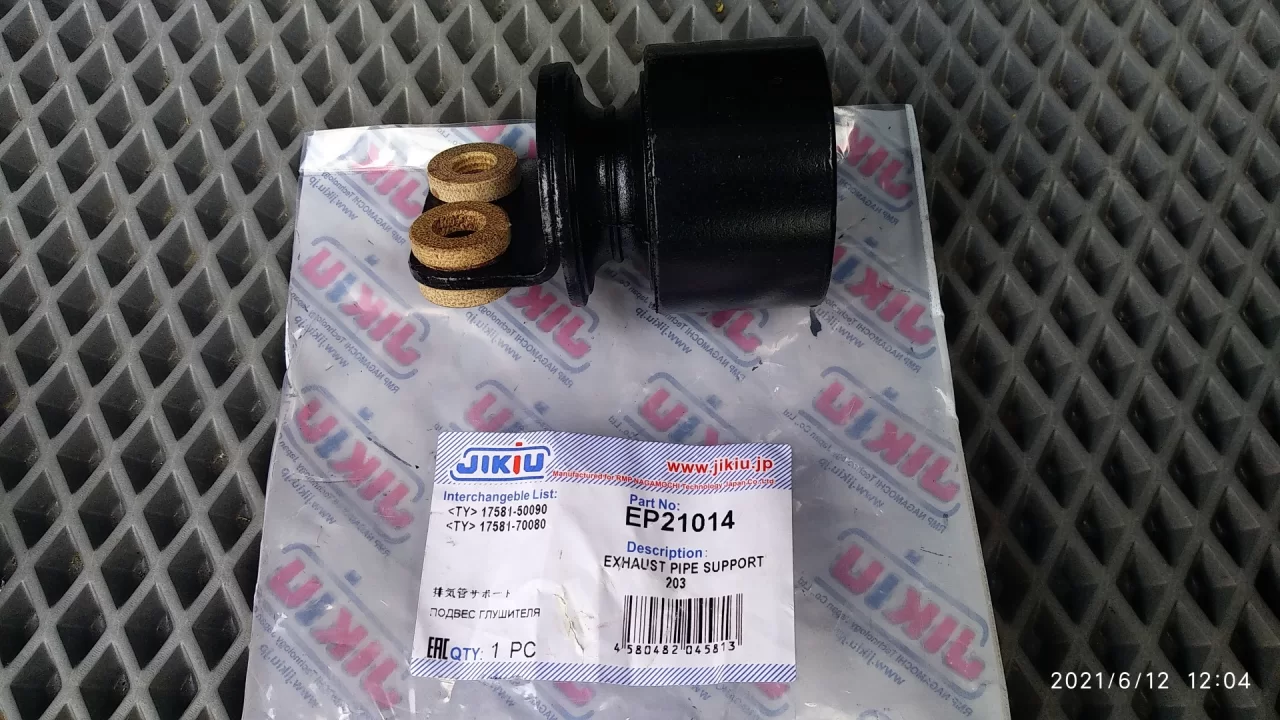

EP21014 Вибродемпфер глушителя JIKIU
0K01139980 демпфер рычага подвески KIA
624993K000 демпфер подрамника моторного отсека KIA
30714071 демпфер задний полки внутри багажника Volvo
1826508 демпфер переднего амортизатора правый Ford
1826507 демпфер переднего амортизатора левый Ford
BP4K-34-970C демпфер переднего амортизатора правый Mazda
BP4K-34-980C демпфер переднего амортизатора левый Mazda
BP4K-34-990B демпфер передней подвески Mazda
KGA2A 34990A демпфер задней стойки KIA/Hyundai
17581-50090 демпфер глушителя Toyota
LR 041112 демпфер Land Rover
13337450 демпфер заднего тормозного суппорта.
Febest HYABGFR1 сайлентблок рычага
17581-70090 демпфер выхлопной трубы Toyota 32 Гц
17581-70080 демпфер выхлопной трубы Toyota 34,6 Гц
17581-50090 демпфер выхлопной трубы Toyota 39 Гц
17581-50140 демпфер выхлопной трубы Toyota 43,8 Гц
17581-17020 демпфер выхлопной трубы Toyota 48 Гц
8200105503 демпфер выхлопной трубы Renault
30741762 демпфер выхлопной трубы Volvo

Отзывы. Явный эффект после установки демпферов замечают владельцы недорогих автомобилей. Уменьшается отдача на руль, стыки и неровности дорожного покрытия чувствуются меньше, появляется ощущения более упругой и «собранной» подвески. Отзывы конкретных владельцев вы найдете в комментариях.

А вы готовы установить динамические демпферы на свой автомобиль LADA?

Напомним, чтобы снизить уровень шума в салоне на 2-4 дБ (разница в 1 дБ на слух едва заметна или незаметна вообще), необходимо подходить к шумоизоляции автомобиля комплексно, поработать над всеми частями кузова (пол, двери, крыша, багажник и т.д.), арками колес и подкрылками. Также на автомобилях LADA будет нелишним установить дополнительные уплотнители дверей (инструкция для XRAY, Vesta, Granta/Kalina/Priora, Largus и Lada 4х4).

Фото: Enzo73, Alex77877 и Zihia

Поделиться в социальных сетях:

👍

Лада.Онлайн
24 августа 2022 17:58

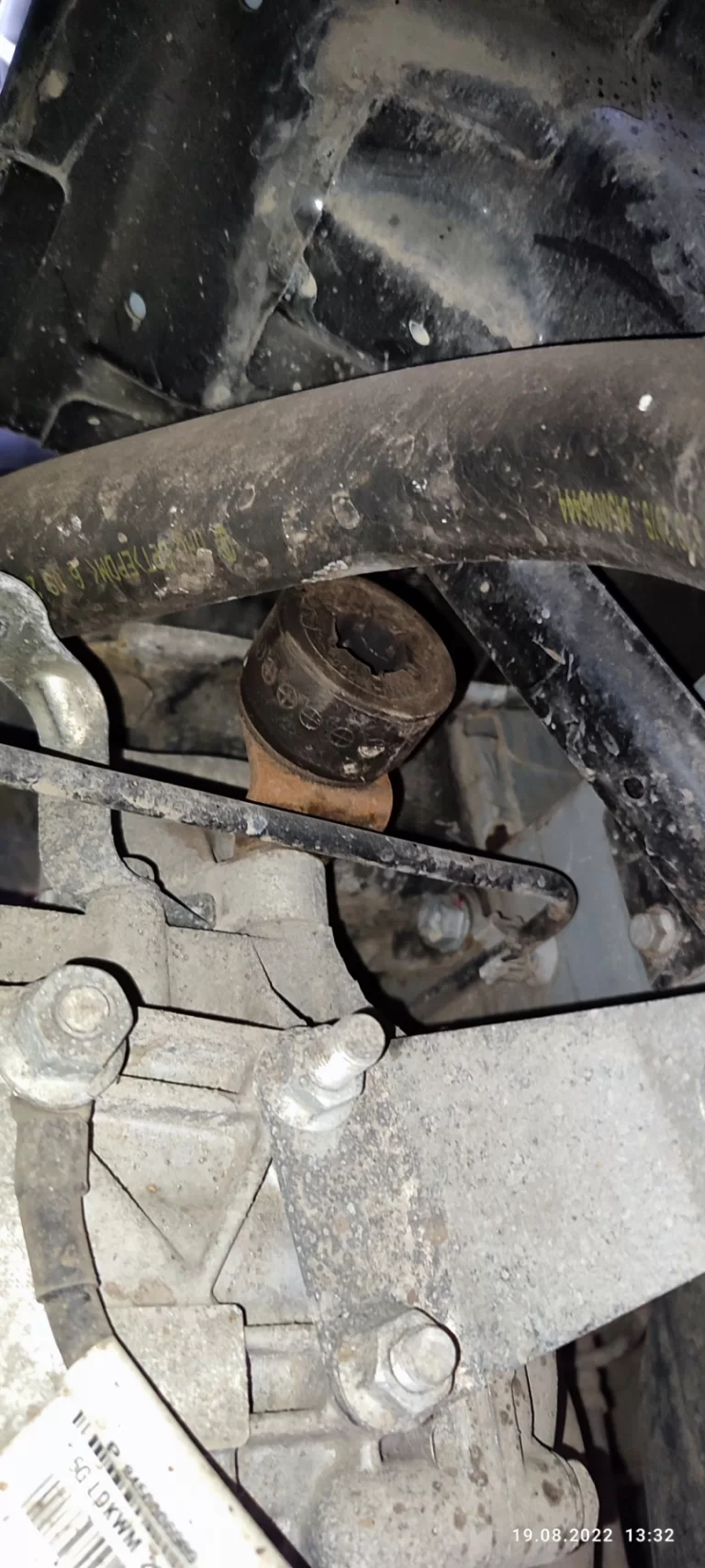

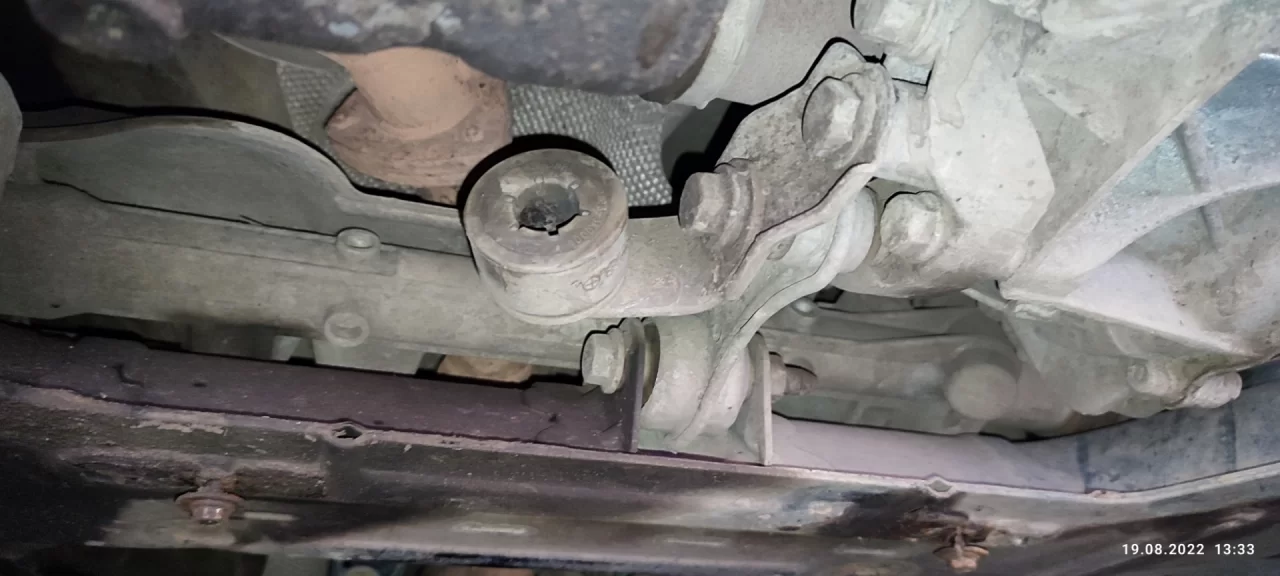

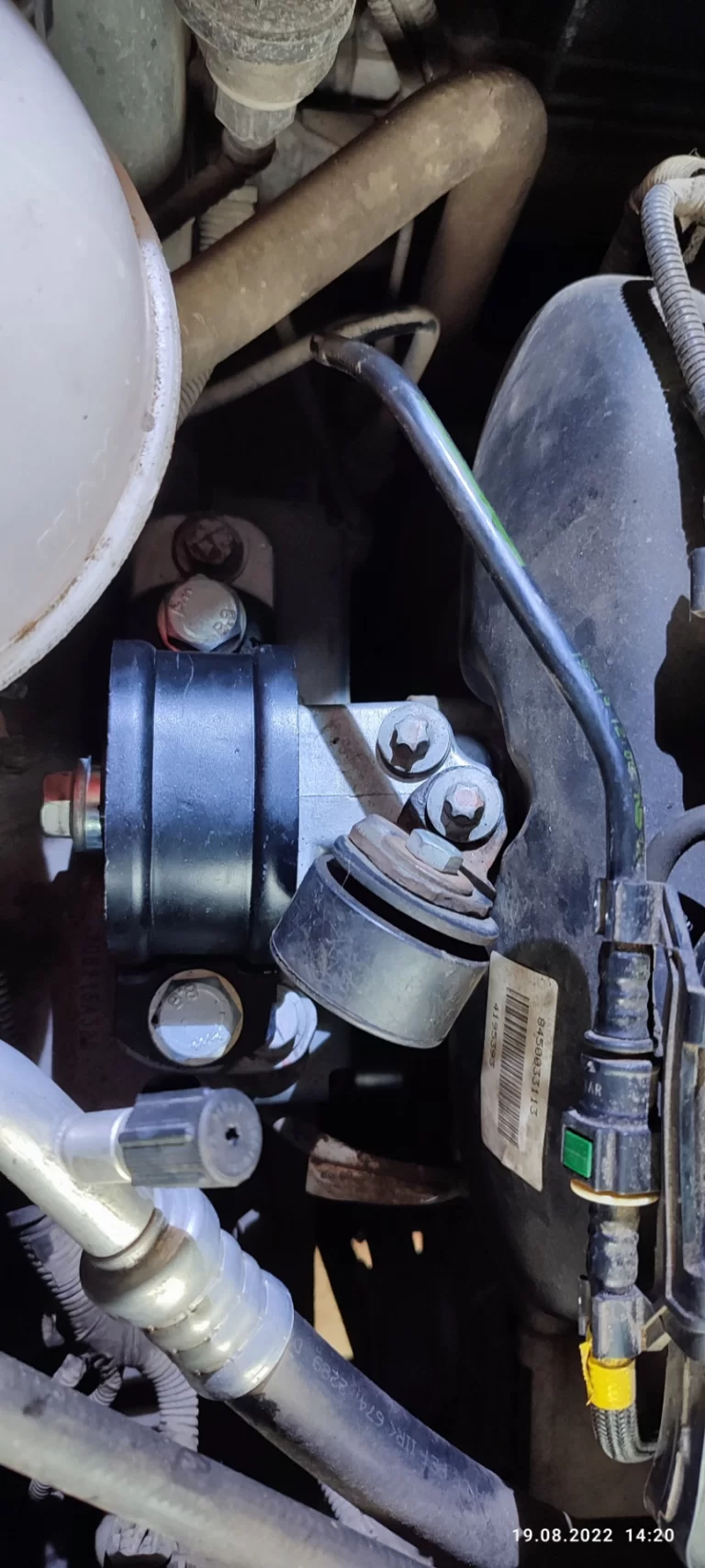

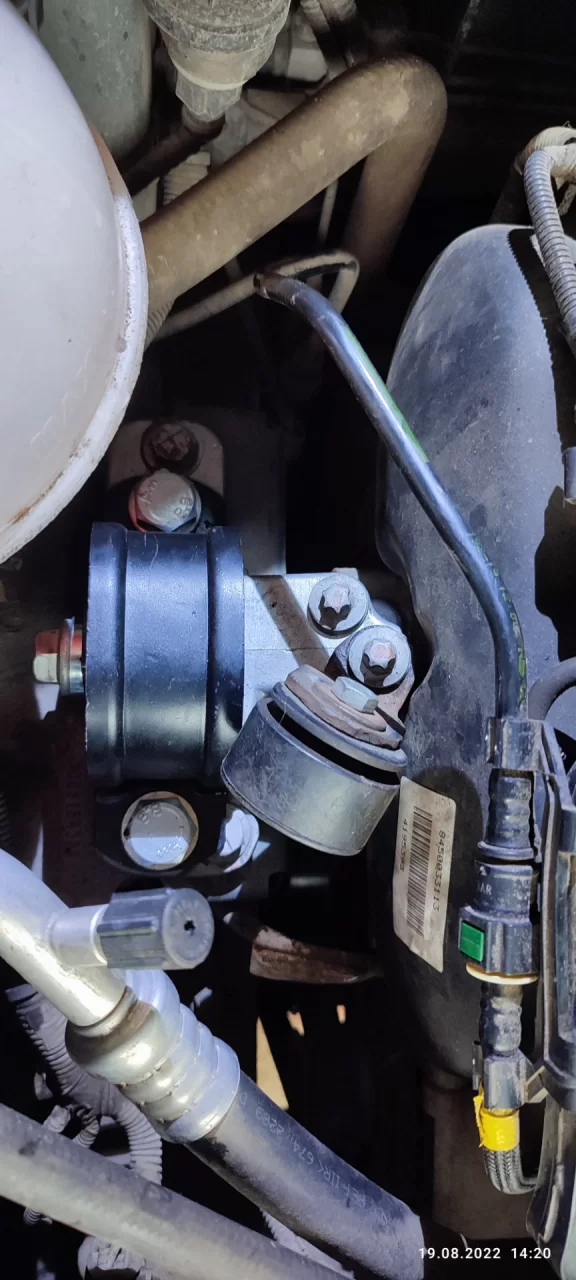

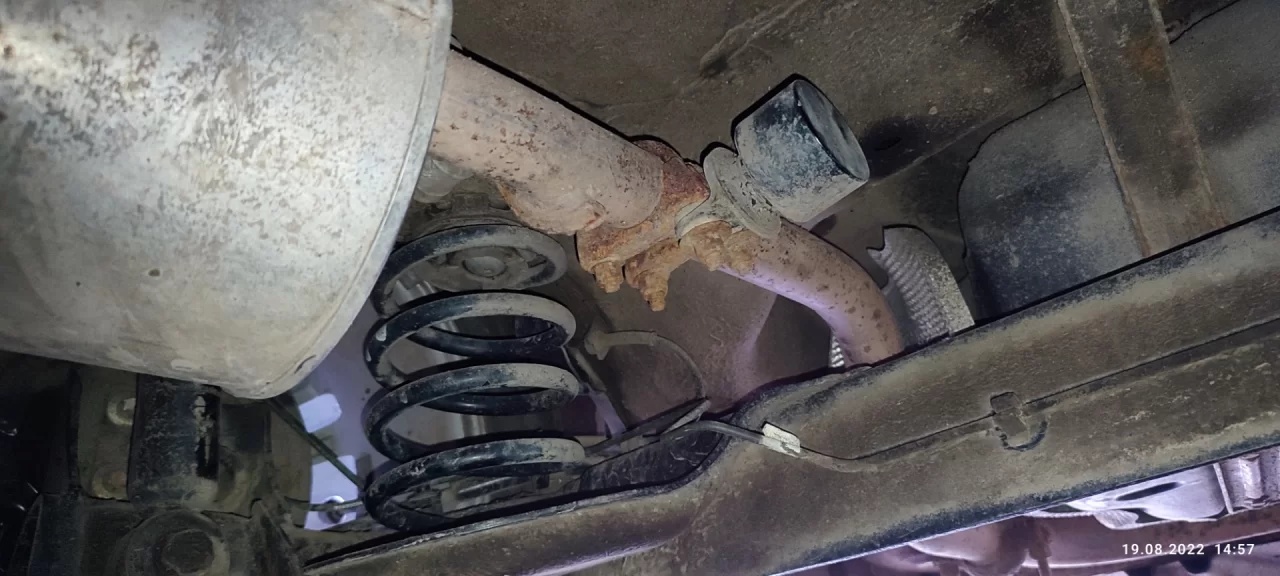

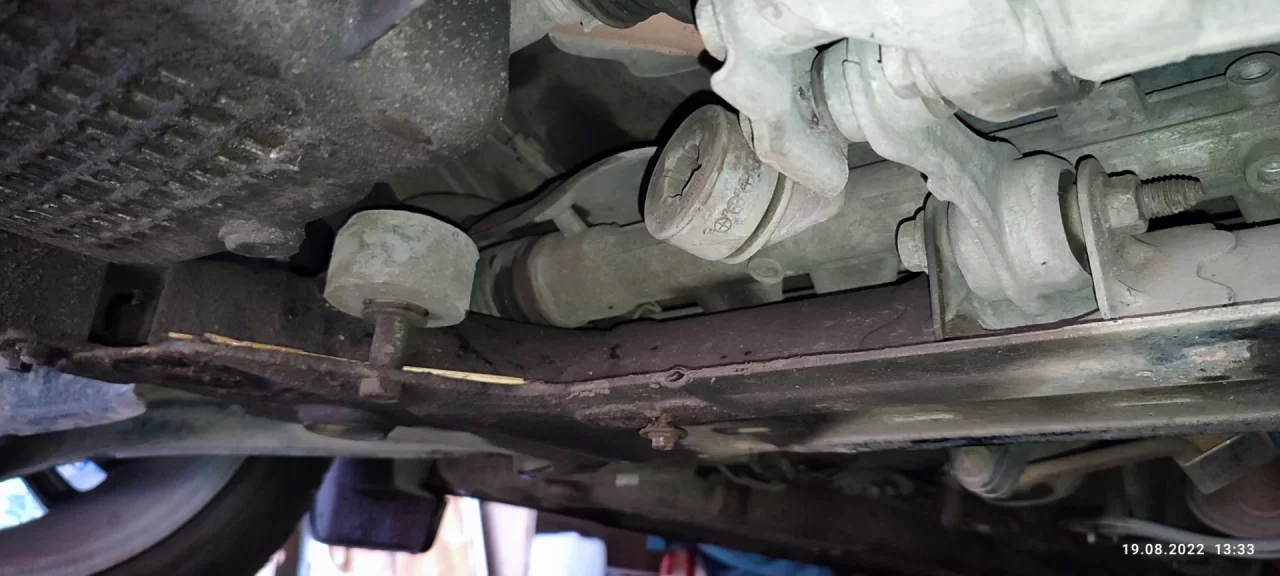

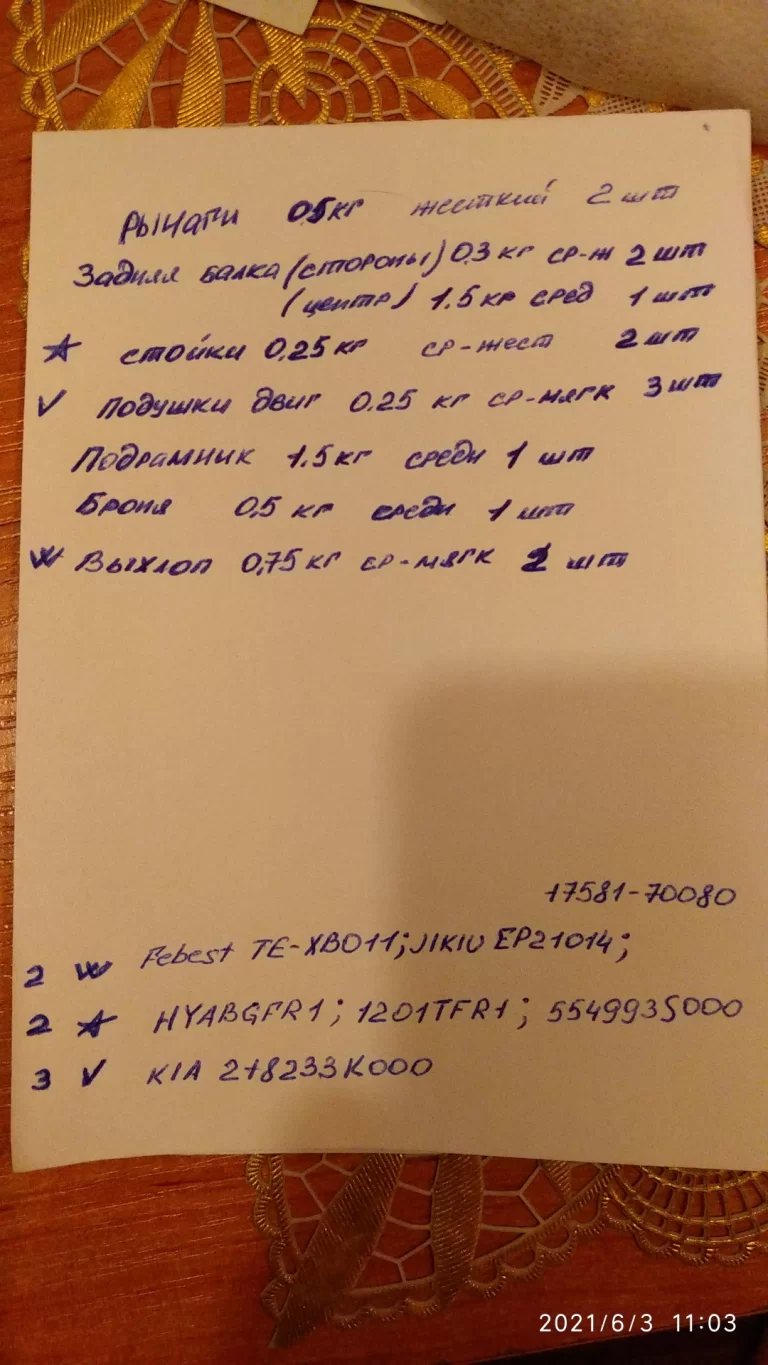

ШУМКА ПОДВЕСКИ. ДИНАМИЧЕСКИЕ ВИБРОДЕМПФЕРЫ - ОТЗЫВ ВЛАДЕЛЬЦА ВЕСТЫ

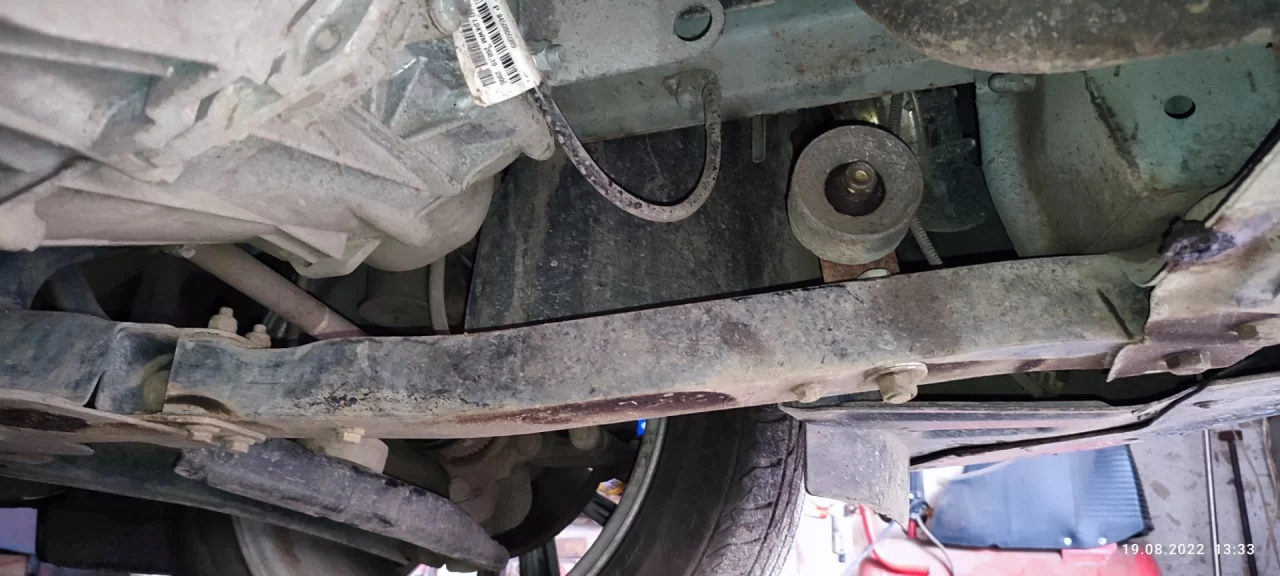

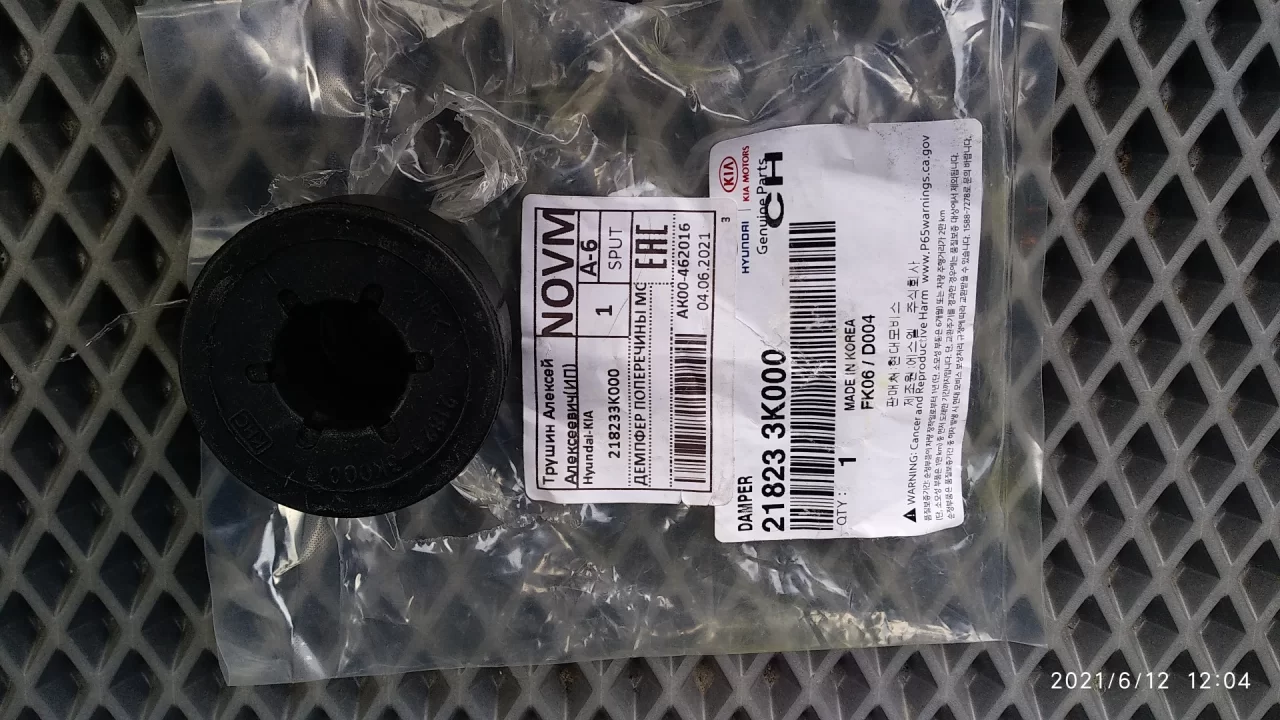

Ещё на Калине-2 я проникся темой по установке динамических вибродемпферов. Эффект от них реально есть. Купив Весту СВ и покатавшись какое-то время решил и на неё навесить демпфера. Некоторые были куплены штатные от Hyundai/Kia и Toyota/Lexus, остальные отлил из бэушных колёсных грузиков.
Что из этого имеем: более тихую работу подвески. Мелкие неровности, трещины, камушки отрабатываются абсолютно тихо, крупные тише чем раньше. Общий шум от работы подвески стал заметно меньше. Работу выхлопной системы практически не слышно. Двигатель теперь работает тише и мягче. В обычном режиме от 80 до 110 его почти не слышно. На предельных оборотах нет звона, изменилась тональность(ровный гул на высоких оборотах). Ехать стало ощутимо приятнее при условии, что в авто только штатная шумоизоляция. Бюджет всего этого в районе 5000-6000 рублей, с учётом покупки заводских демпферов, армированной резины, втулок амортизатора и крепежа.

https://www.drive2.ru/l/625519038063182854/
Лада.Онлайн
10 августа 2021 10:26

УСТАНОВКА ВИБРОДЕМПФЕРОВ НА ВЫПУСКНУЮ СИСТЕМУ ЛАДА ВЕСТА

Автор доработки считает, что стало лучше. Звук выхлопа сместился больше к задней части автомобиля.

Тесты начинаются с 19 мин 15 сек.
bulkashev
7 декабря 2020 09:39

ощущения что они создают еще больше шума!

+3
Георгий
2 апреля 2019 07:50

Все вибрации идут от опор амортизаторов, у кого стоят стойки с пружинами. Гасить вибрацию нужно на стаканах.
Зачем вешают на рычаги и амортизаторы, я вообще не врубаюсь.
На подрамник вешают, чтобы вибрация не шла с подрамника на кузов. Это у тех у кого подрамник крепится жестко.
Вообще это работает. Но стоимость очень высокая. Не актуально.

+3
Shukhrat
23 февраля 2019 16:02

Начитался добрых отзывов о вибродемпферах на драйв2, решил пставить себе(шкода суперб 2017г.в.) ставил
0K01139980 на рычаги
624993K00 и 30714071 на подрамник
и еще 6шт от пользователя энзо(кто интересовался знает о ком я) эффекта НОЛЬ! порядка 12000р на ветер.

+14
Лада.Онлайн
17 ноября 2018 07:03

Lada Vesta:

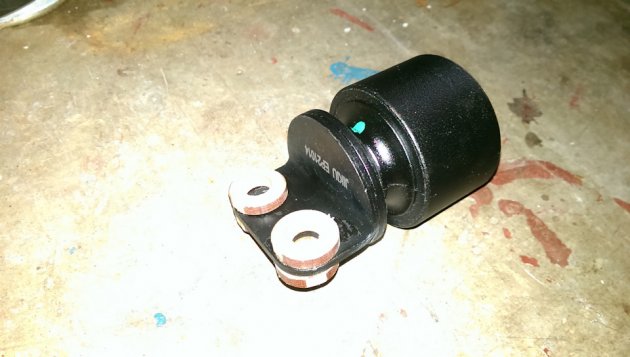

купил 2 вибродемпфера для выхлопной системы JIKIU EP21014. Это аналоги родного тойотовского (цена — хрен сложишь), который ставится на многие модели тойота и лексус. Я, в частности, видел где стоят на RX300, причем их там аж целых 3 штуки. По каталогу у тойоты таких демпферов, схожих на вид, несколько штук, только они имеют разную частоту. Какую частоту имеет этот китайский — хрен его знает, но что-то около где-то рядом)))) Короче, поставил. Купил четыре хомута с выхлопа копейки на 48 мм. Один поставил на спуске от гофры к резонатору, другой — перед основной банкой. Результат меня впечатлил. Пропали все попукивания и побздякивания с выхлопа и этот противный "вой коробки"))))) Теперь отчетливо слышно, что воет. Ролики, мать их, и, возможно, еще гена под нагрузкой.

https://www.drive2.ru/l/516840559994733471/
Лада.Онлайн
17 ноября 2018 06:06

Lada Vesta:

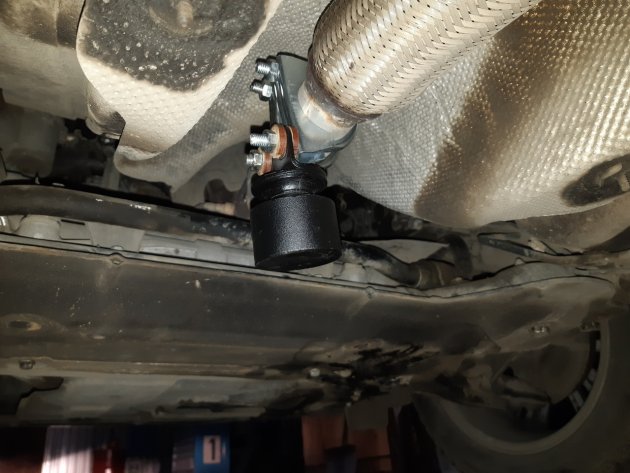

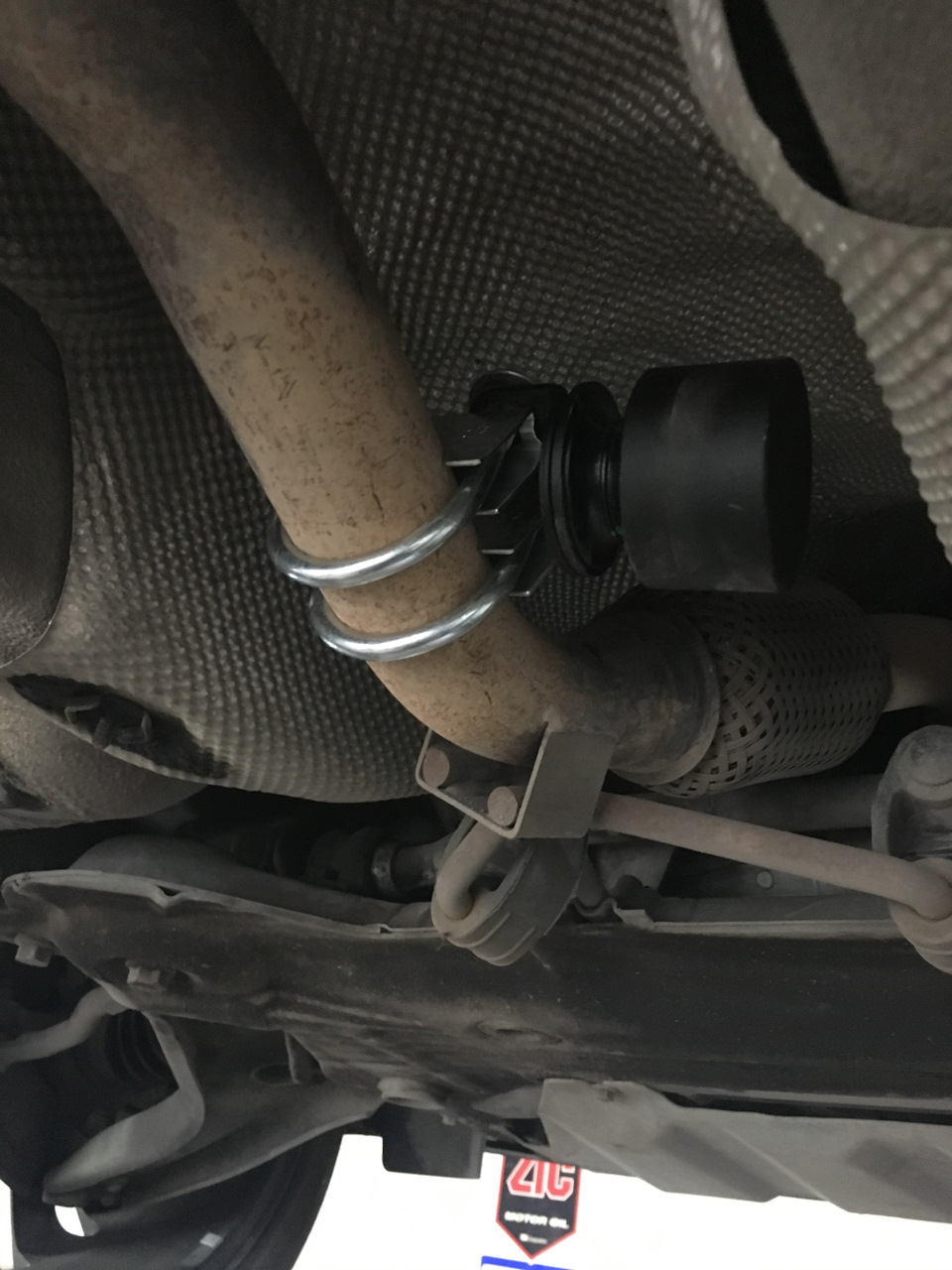

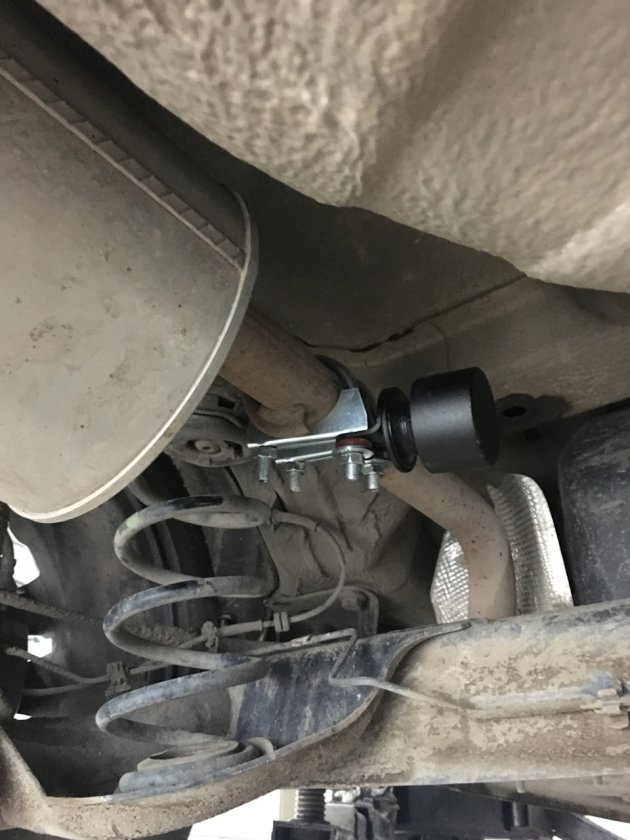

на днях поставил на глушитель вибродемпфер от тойоты! Jikiu EP21014 закрепил прям перед гофрой со стороны двигателя хомутами 48мм от выхлопной системы от классики (сам демпфер висит выше нижней точки подрамника! )
И о чудо! от гула на 110 не осталось и следа.
При разгоне интенсивным нембольшой гул остался, но стал намного тише!
Заказал еще один такой же демпфер хочу еще и после гофры повесить для эксперимента

https://vk.com/ladavestaclub?w=wall-71473650_2102634%2Fall
Лада.Онлайн
11 ноября 2018 17:39

Демпфер на глушитель Lada Vesta:
Что имеем: абсолютно никакой вибрации вообще! Ни на педалях, ни на руле… Собственно теперь, понять по звуку заведена ли машина или нет — нереально. Ну и само собой никаких вибраций и близко нет как минимум до 3500 оборотов (дальше ещё негде было проверить).

Сразу хочу отметить, что вибродемпфер — это не какая-нибудь пилюля от балячек, как некоторые могут подумать :) Я взял его в качестве эксперимента, посмотреть на разницу. И само собой разница не велика, так как вибраций в весте и так минимум. Просто хотелось узнать, можно ли их вообще напрочь исключить, вот и всё. Денег на такие игрушки мне не жалко :)

артикул EP21014
https://www.drive2.ru/l/510114297611813338/
Лада.Онлайн
19 октября 2018 13:31

Демпфер на глушитель Весты:

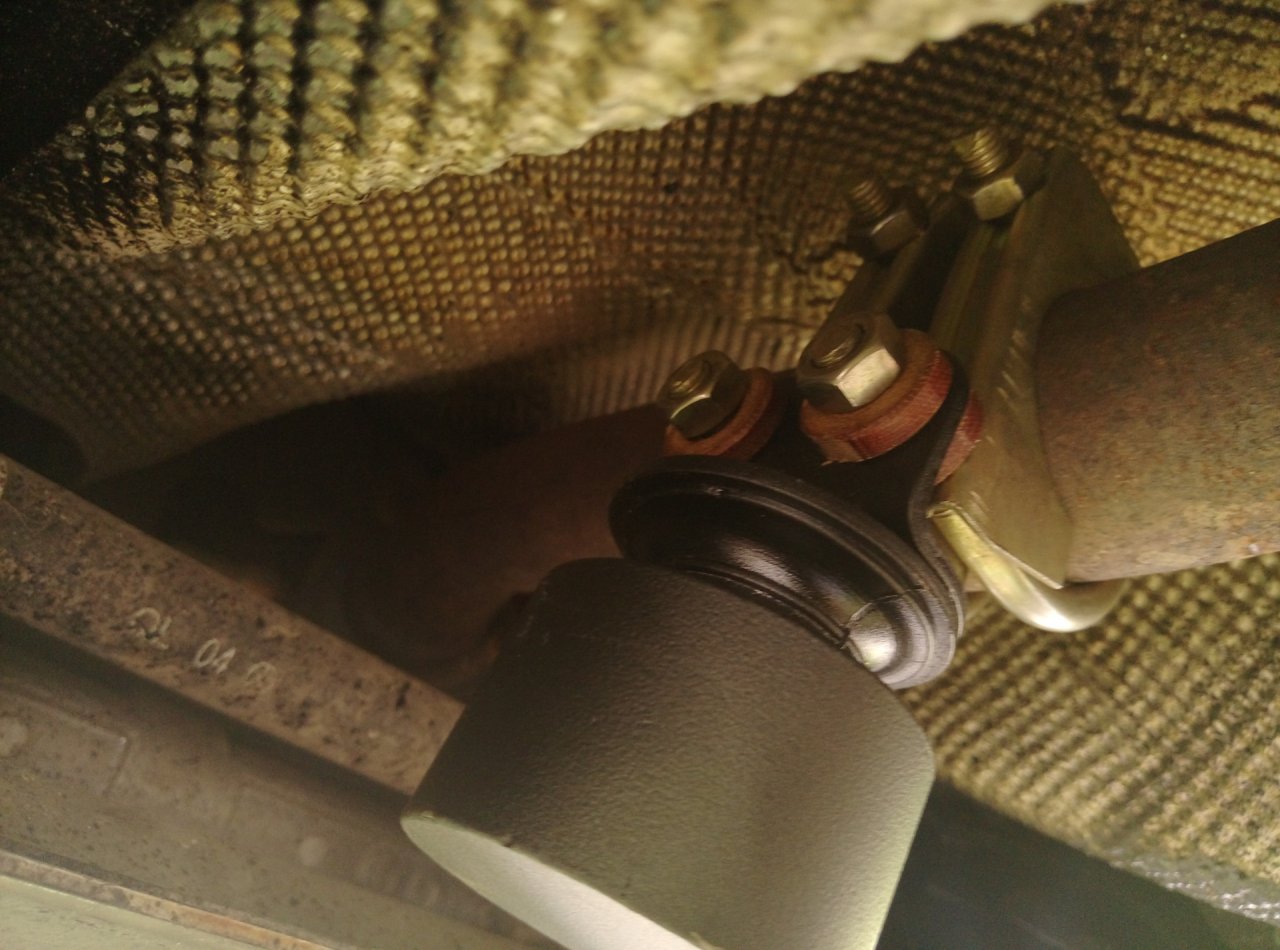

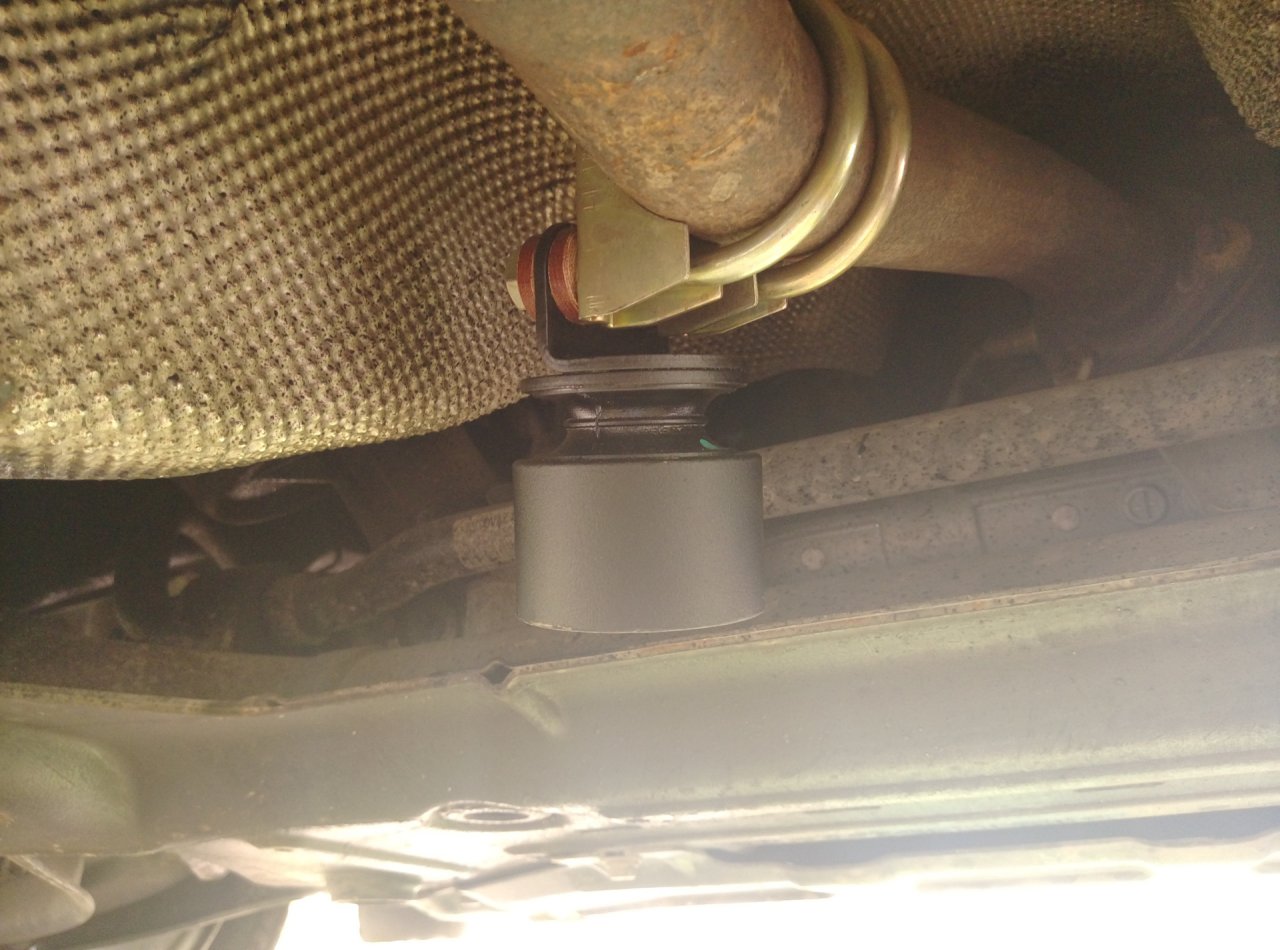

вибродемпфера от Тойоты на 39Гц. Весит он 765 гр. Установил этот вибродемпфер на два хомута диам. 48 мм на изгибе трубы около гофры как показано фотограции.
Завел двигатель не особо расчитывая на успех с первого подхода, газанул и… ОФИГЕЛ.
Не стало ни вибраций на 2800, ни потряхивания движка на 2400, ни "попердывания" системы выпуска при сбросе газа и т.д… Стало просто ХОРОШО! Пробная поездка показала, что во всех режимах стало заметно тише, чем с хомутом и пружинами на гофре. На 4 и 5 скорости при оборотах 2800 теперь превалирует шум ветра, двигатель практически не слышно. Во всем диапазоне оборотов при разгоне ровный и ненавязчивый звук двигателя с появившимися благородными басистыми нотками от выхлопа.
Сказать, что я доволен — не сказать ничего! Наконец-то, после полутора лет владения Вестой, она меня полностью перестала раздражать своим звучанием двигателя и выпуска.

https://www.drive2.ru/l/508048315263222154/
1. mihey_v
  6 ноября 2018 11:05

  На таких хомутах, как показал опыт эксплуатации, термошайбы деформируются и со временем появляется вибрация на оборотах около 1850-1900 при таком положении демпфера. А подложить нормальные шайбы длины резьбы на скобах не хватает.
  Надо полукруглые "евро" хомуты, площадку-опору на них, а уже сверху термошайбы. И толстые шайбы под гайки обязательно, а гайки контрить. Демпфер такой массы ставить как можно ближе к фланцу катколлектора с поворотом по часовой стрелки от положения "груз осью вертикально вниз" градусов на 40, чтобы подрамник и стабилизатор груз не задевал при колебаниях двигателя.
  Подробнее с фото можно посмотреть по ссылке под фото выше в бортжурнале в Части 2 к приведенной выше записи.

  +4
ром
19 октября 2018 11:10

мде... поделка безделушка из разряда всунь в зарядник хреньку со светодиодом - будешь экономить сто тыщ литров топлива )))

+8
1. Лада.Онлайн
  19 октября 2018 12:24

  зачем тогда их завод ставит на дорогие иномарки?
Лада.Онлайн
18 октября 2018 08:34

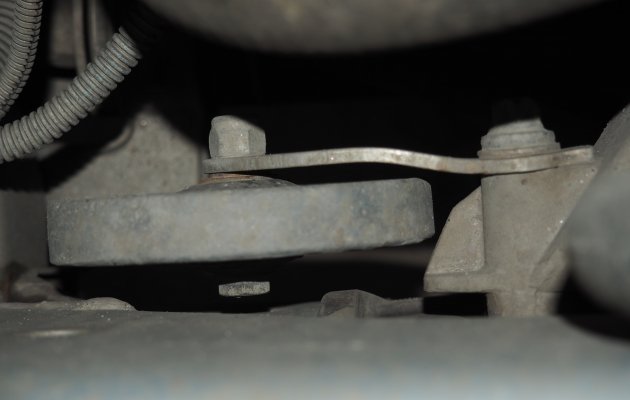

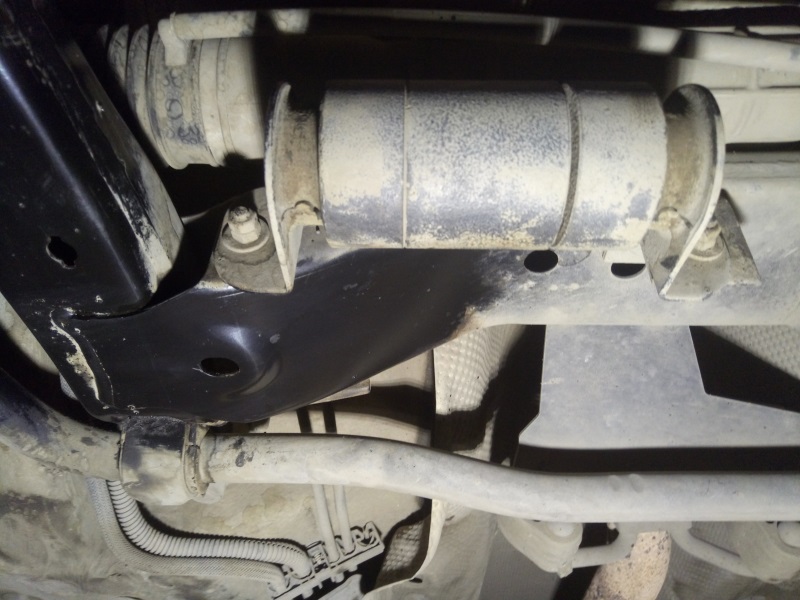

Установка 8 самодельных демпферов на Lada Kalina (на подушке КПП, на подушке двигателя, на лонжероне, под водительским сиденьем, над задними стаканами стоек, на хомуте выхлопной системы, на выжемном рычаге сцепления на КПП):
При установке демпферов, некоторые из них работают очень ярко выражено и их действие сразу заметно/ощутимо, а некоторые по началу еле заметно, но при их демонтаже становится понятно, что свою задачу они выполняют и также вносят существенный вклад по виброгашению тех элементов на которые они установлены.

https://www.drive2.ru/l/8872784/
Лада.Онлайн
18 октября 2018 07:46

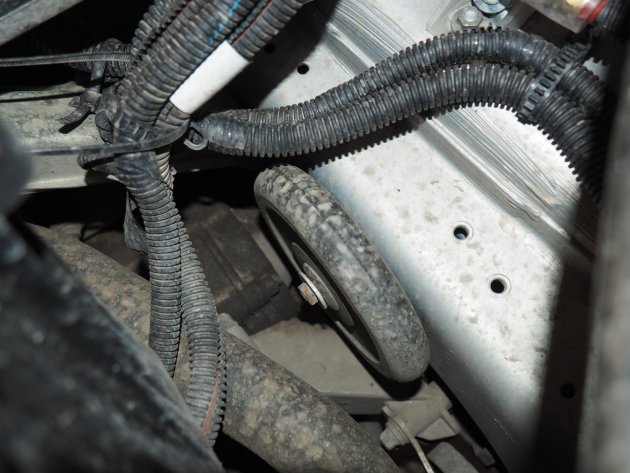

Лада Гранта. Комплект установлен на существующий кронштейн переднего лонжерона и на чашку пружины подвески амортизатора. Фото под спойлером в статье.
Что получили после пробных поездок: гул от резины может и стал меньше, но не значительно. А проезд неровностей и препятствий, грубого асфальта, стыков и тому подобное на скоростях от 20 км/час и выше явно стал мягче и приятнее. В общем и целом результатом доволен, смысл в этом определенно есть. Особенно яркое осознание этого пришло когда через некоторое время решил снять и покататься в "стоке"

https://www.drive2.ru/l/489151008916635700/
Лада.Онлайн
18 октября 2018 07:44

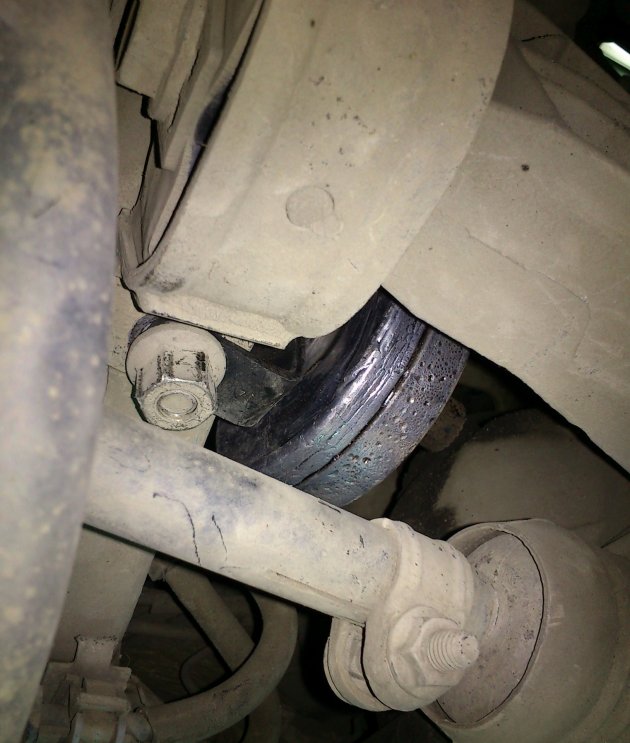

Lada XRAY (на рулевые наконечники, на передний подрамник, на задние стойки, на выпускной системе, в салоне под сиденьями, на тормозной суппорт). Фото в статье под спойлером.
Эти демпферы были установлены на рулевые наконечники, их установка в купе с немного доработанным демпферам от KIA на подрамник полностью убрала все стуки на руле.

Демпферы от мазда 3 на передние рычаги. Очень хорошо гасят стуки от стыков и ям на скорости. Особенно это заметно у меня на 17 колёсах.

Демпферы на выхлопе, звук работы движка изменился пропали всякие дребезги .Звук стал более мягкий.

Особенно хорошо они себя показали под сиденьями.

Со всеми этими демпферами, отъездил уже более 30000 км. Могу с уверенностью сказать, эффект от них есть.100% тишины они конечно не дадут, но свои 35% отрабатывают.

https://www.drive2.ru/l/502322333583672059/
Лада.Онлайн
18 октября 2018 07:40

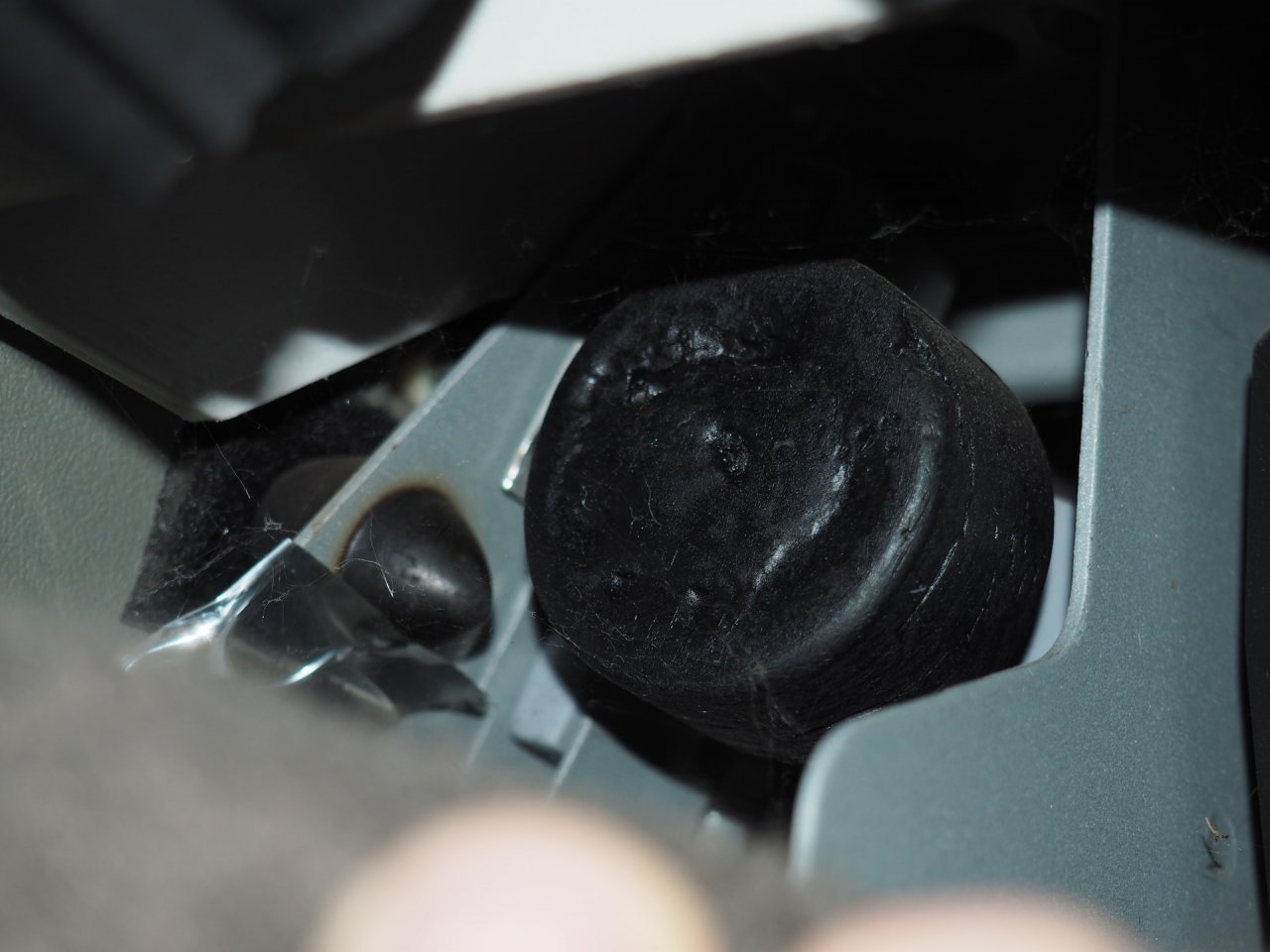

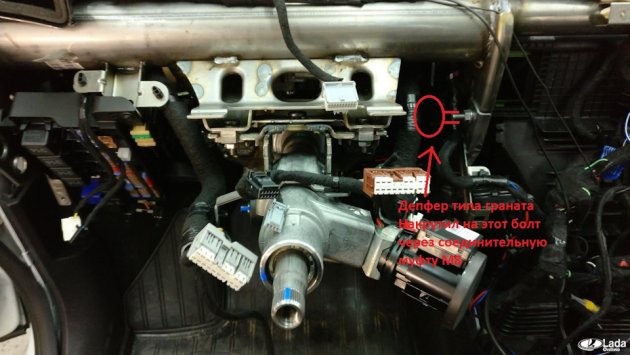

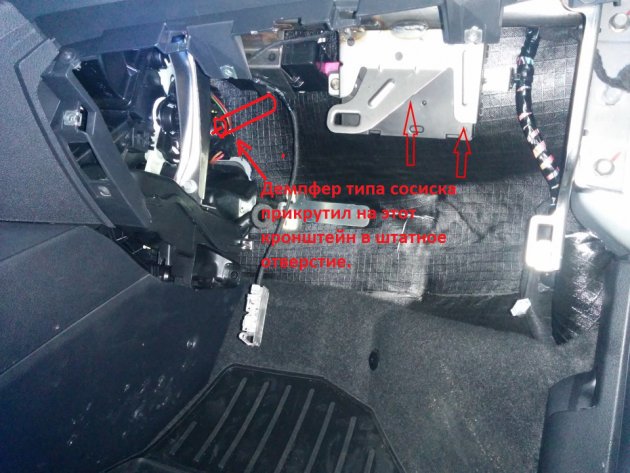

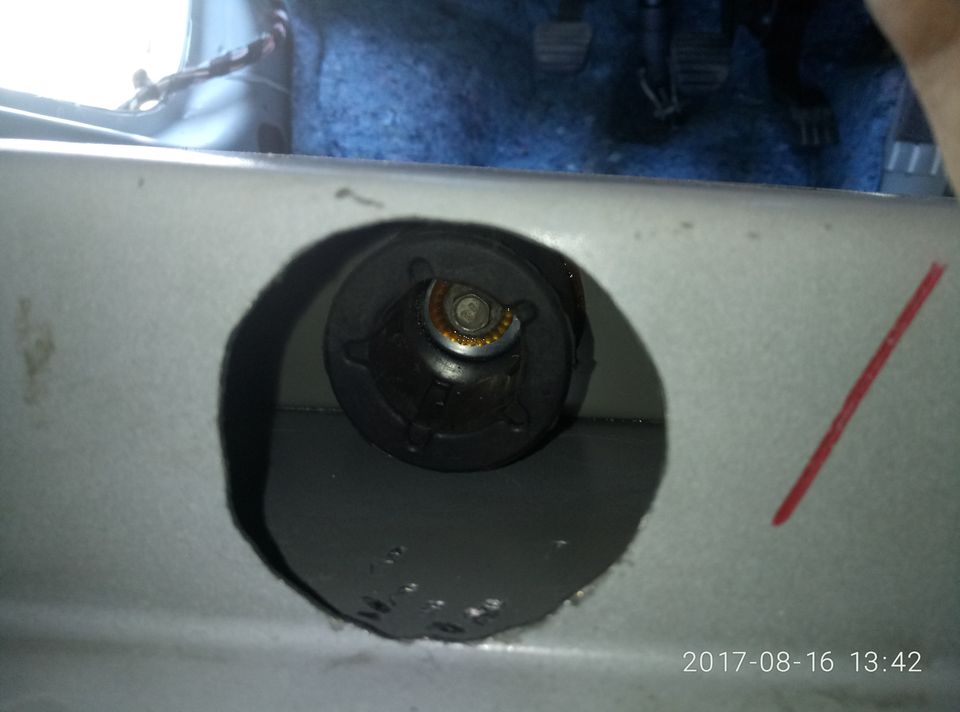

Lada Vesta установка демпферов на поперечины в салоне авто:

Как не пытался зафиксировать хоть какие-то улучшения с помощью измерений ничего у меня не вышло.
Не влияют ни эти демпферы самодельные ни другие(пробовал два типа от мазды) на шумовою картину в салоне никоим образом.Есть какие-то улучшения небольшие во время движения, но в пределах погрешности.

Замеры уровня вибрации на руле тоже показали нулевой результат.
Вибрации на этой поперечине всё же есть даже рукой чувствуются, но те демпферы которые у меня есть с ними не справляются.Надо подбирать другие.

https://www.drive2.ru/l/496588655322726410/
