Как сделать RCA выход на ММС LADA EnjoY (не Pro)

24 сентября 2024 Лада.Онлайн 2 861 0

Владельцы автомобилей Lada Vesta или Lada XRAY с мультимедийной системой (ММС) EnjoY, желающие подключить усилитель и сабвуфер будут расстроены тем, что на данном головном устройстве отсутствуют линейные выходы RCA. Однако есть возможность доработать конструкцию своими руками.

Инструкцией по впаиванию RCA выходов на магнитоле поделился assargadon1990.

Потребуется:

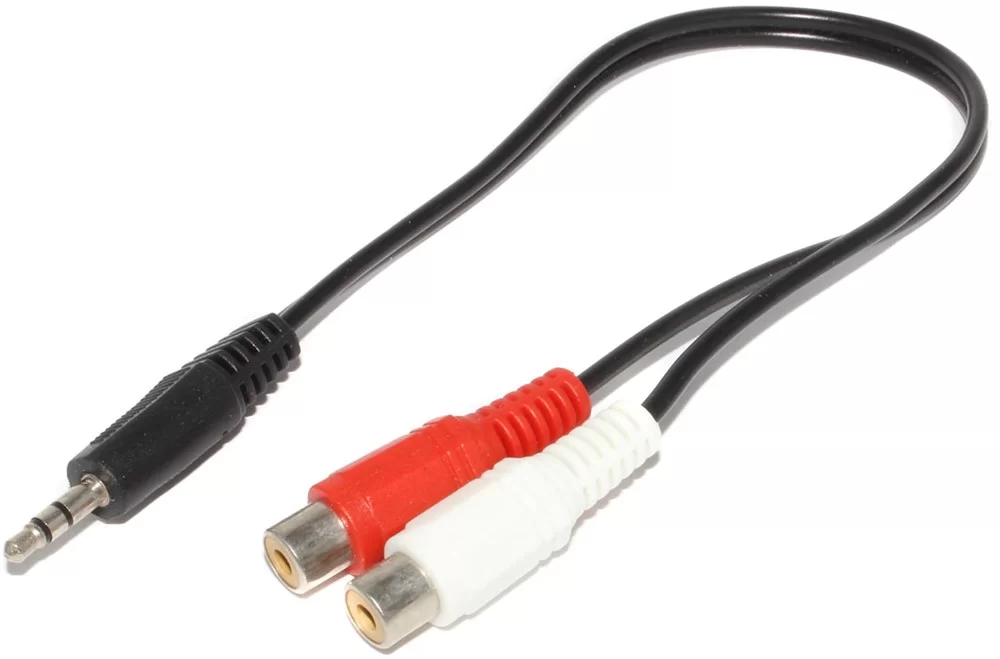

переходник 2xRCA - jack 3.5 (в качестве тонкого экранированного акустического кабеля, просто кабеля в продаже не было). Если есть выбор лучше взять максимально мягкий, очень-очень мягкий, иначе есть шанс, что оторвется

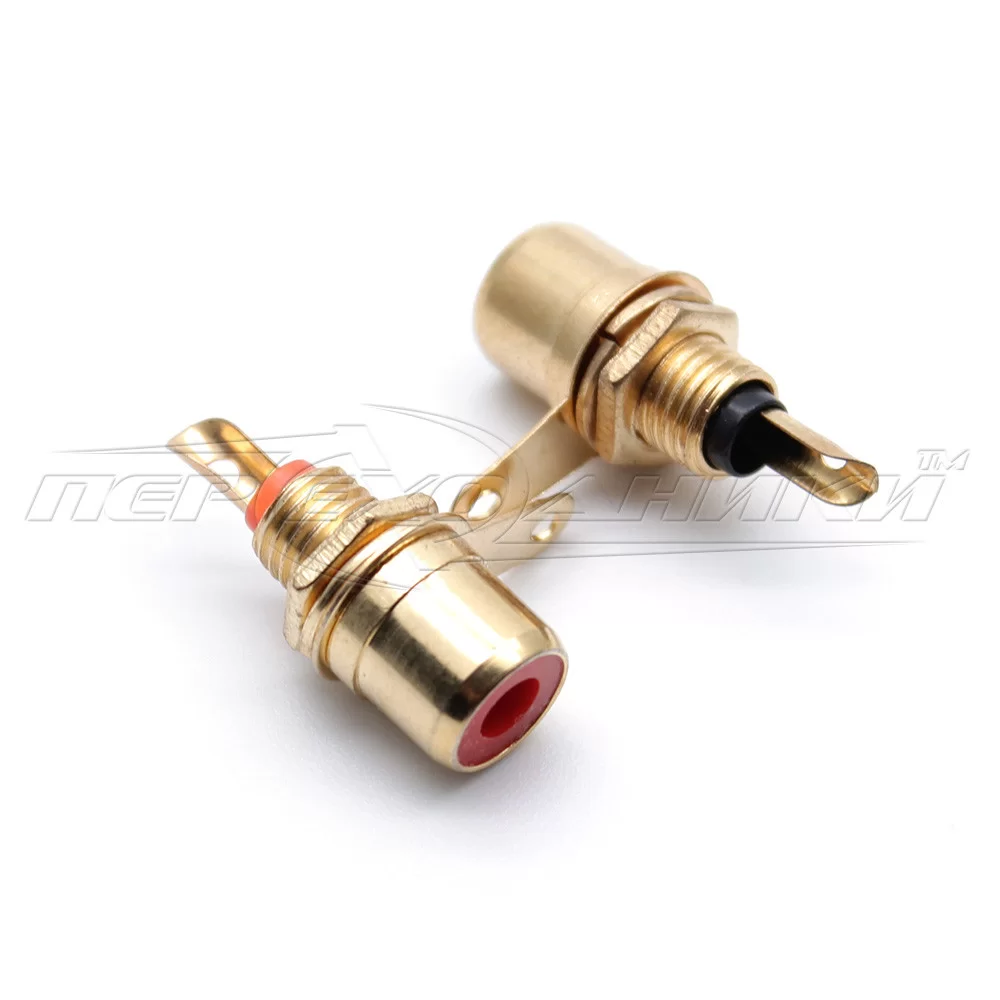

RCA-мама разъем

Порядок действий:

1. Снять ММС (инструкция).

2. Разобрать ее (для справки: усилитель TDA75616ep-hlx, звуковой процессор AK7738VQ).

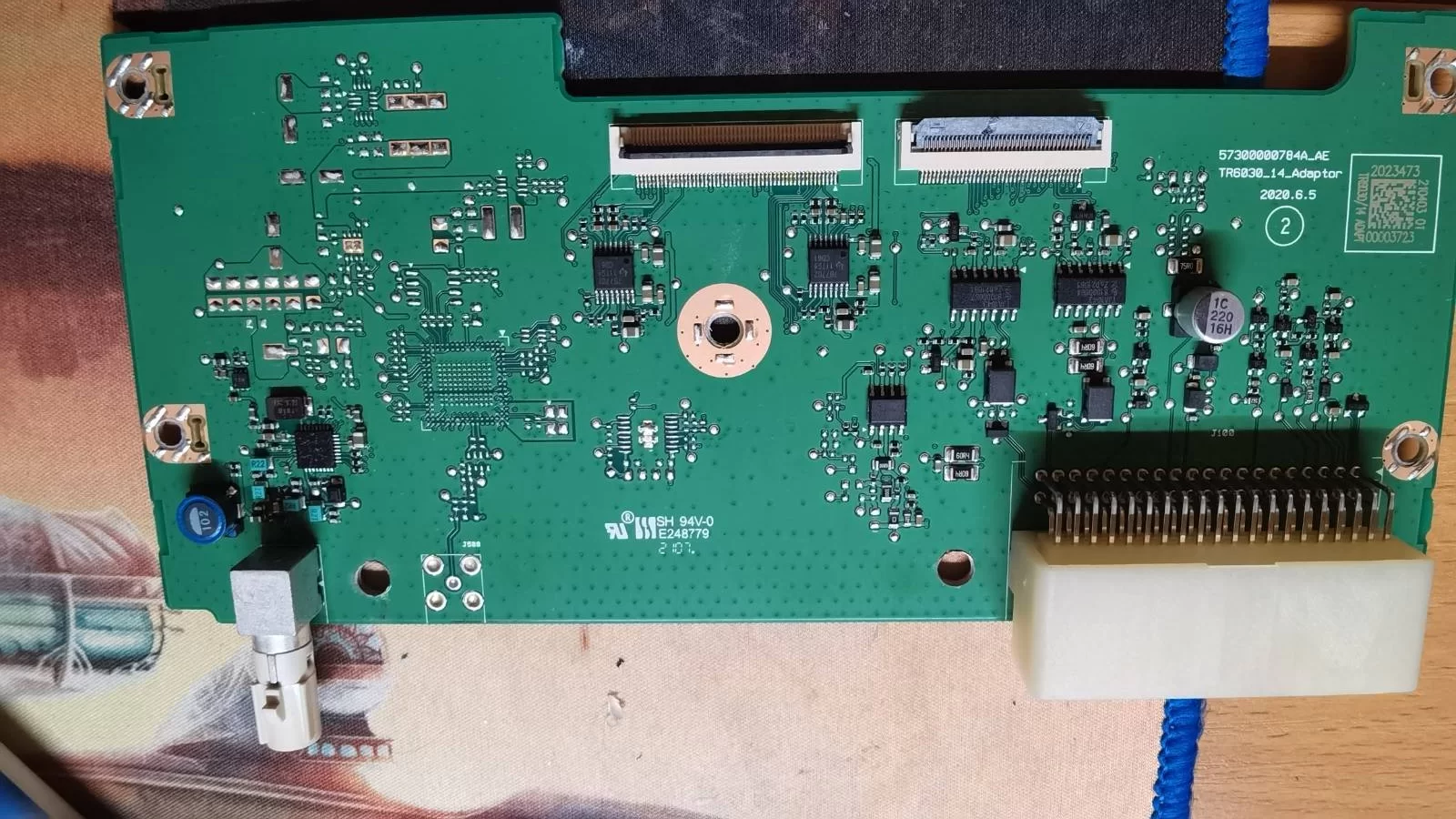

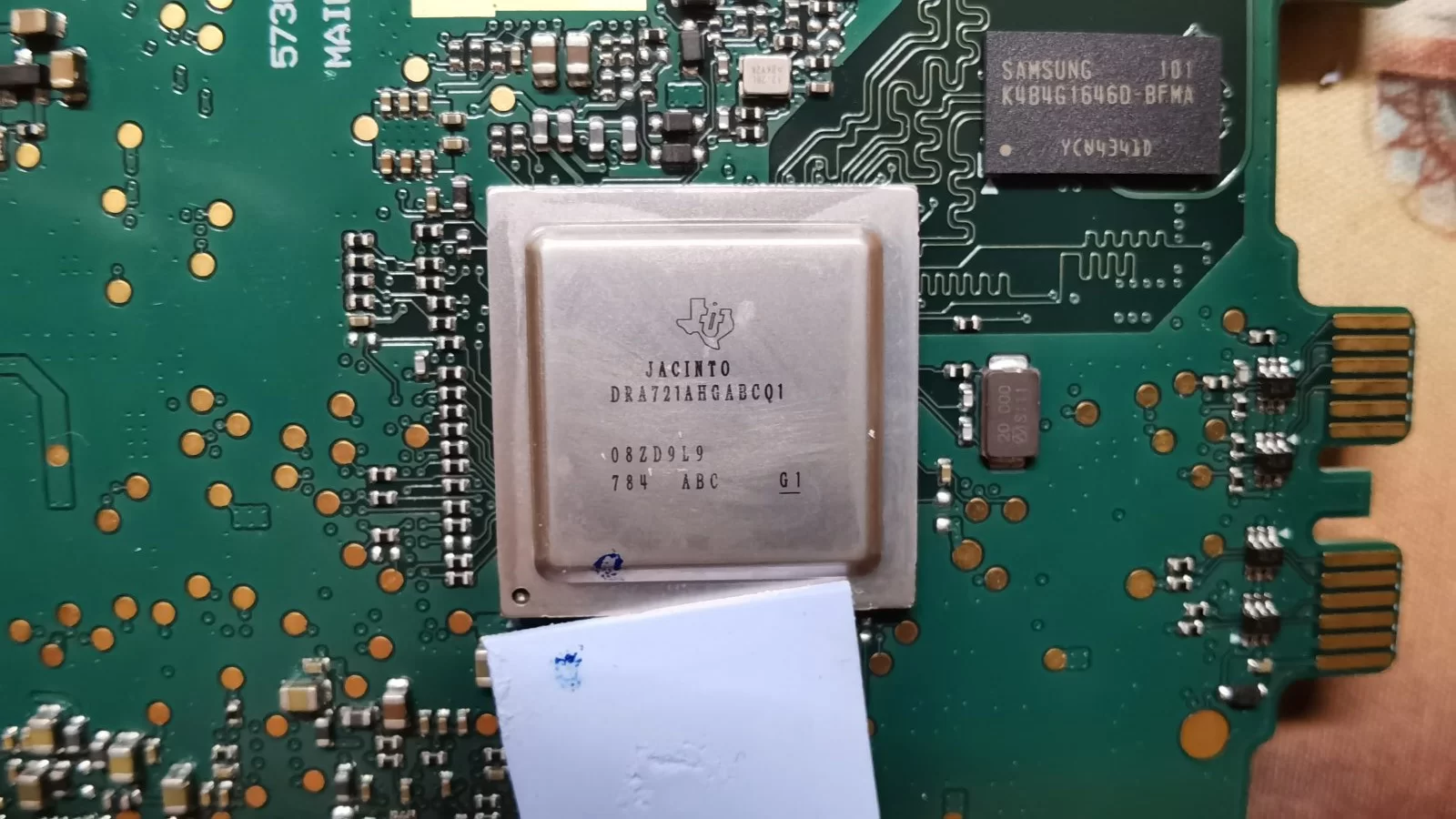

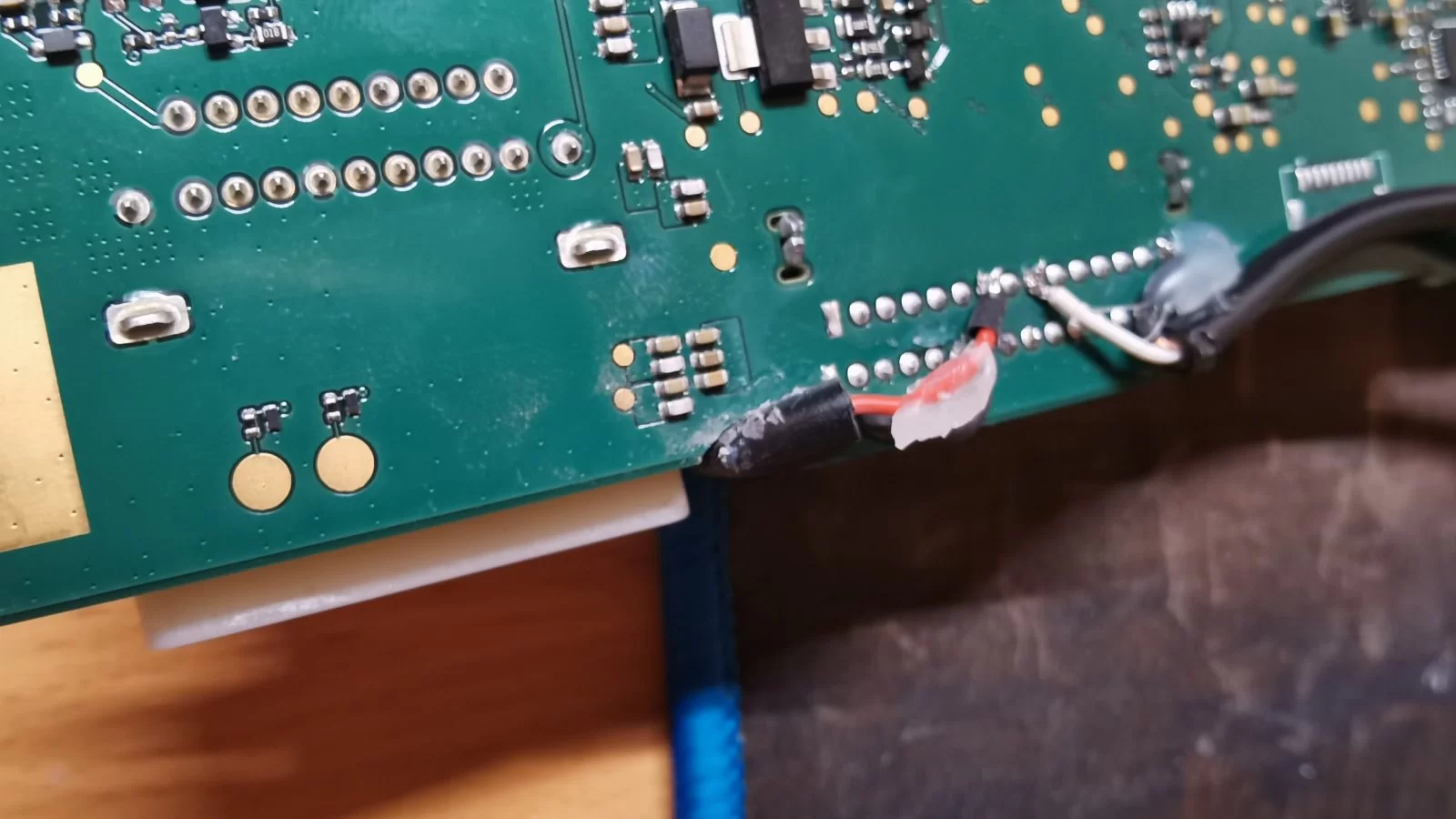

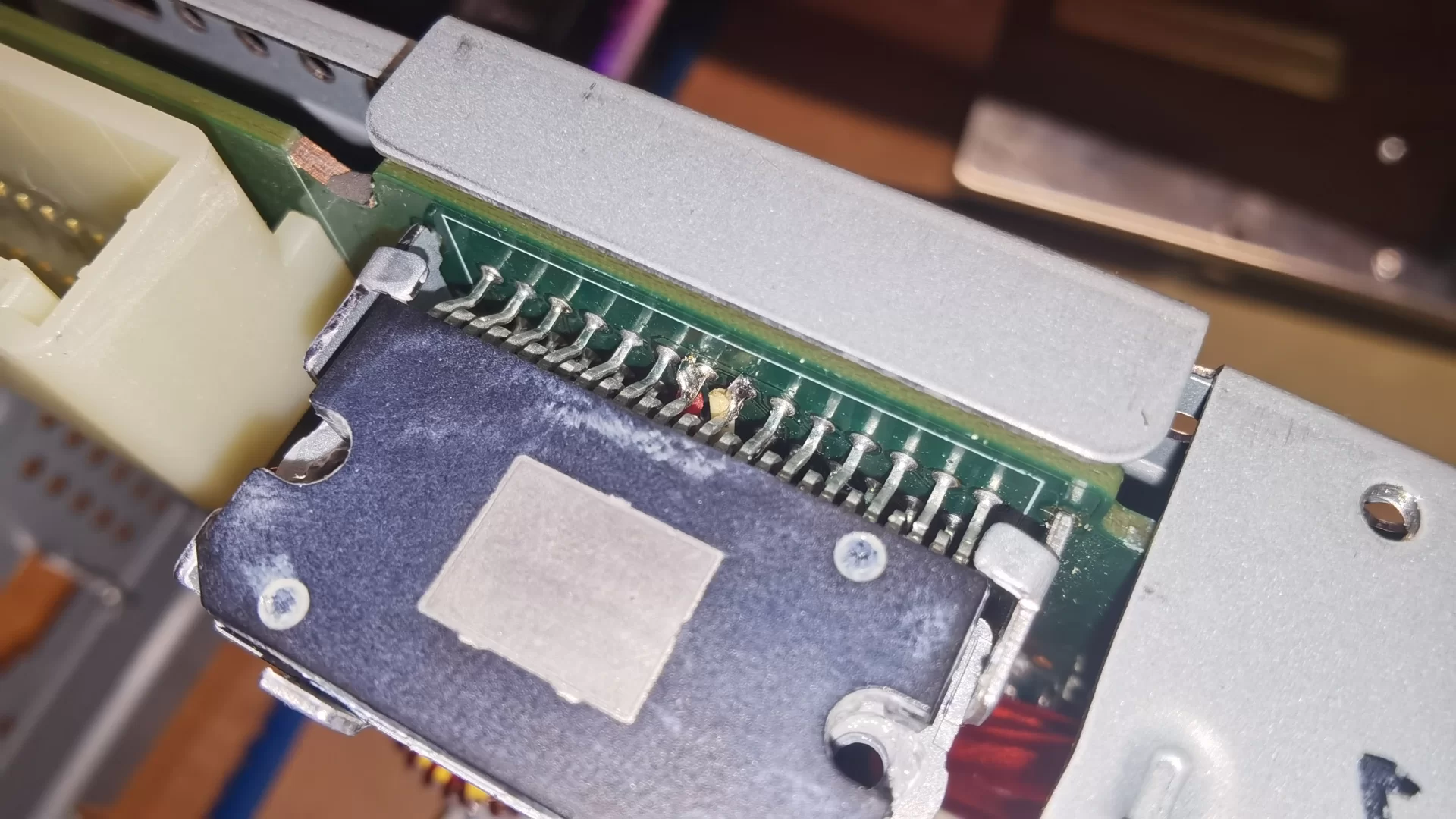

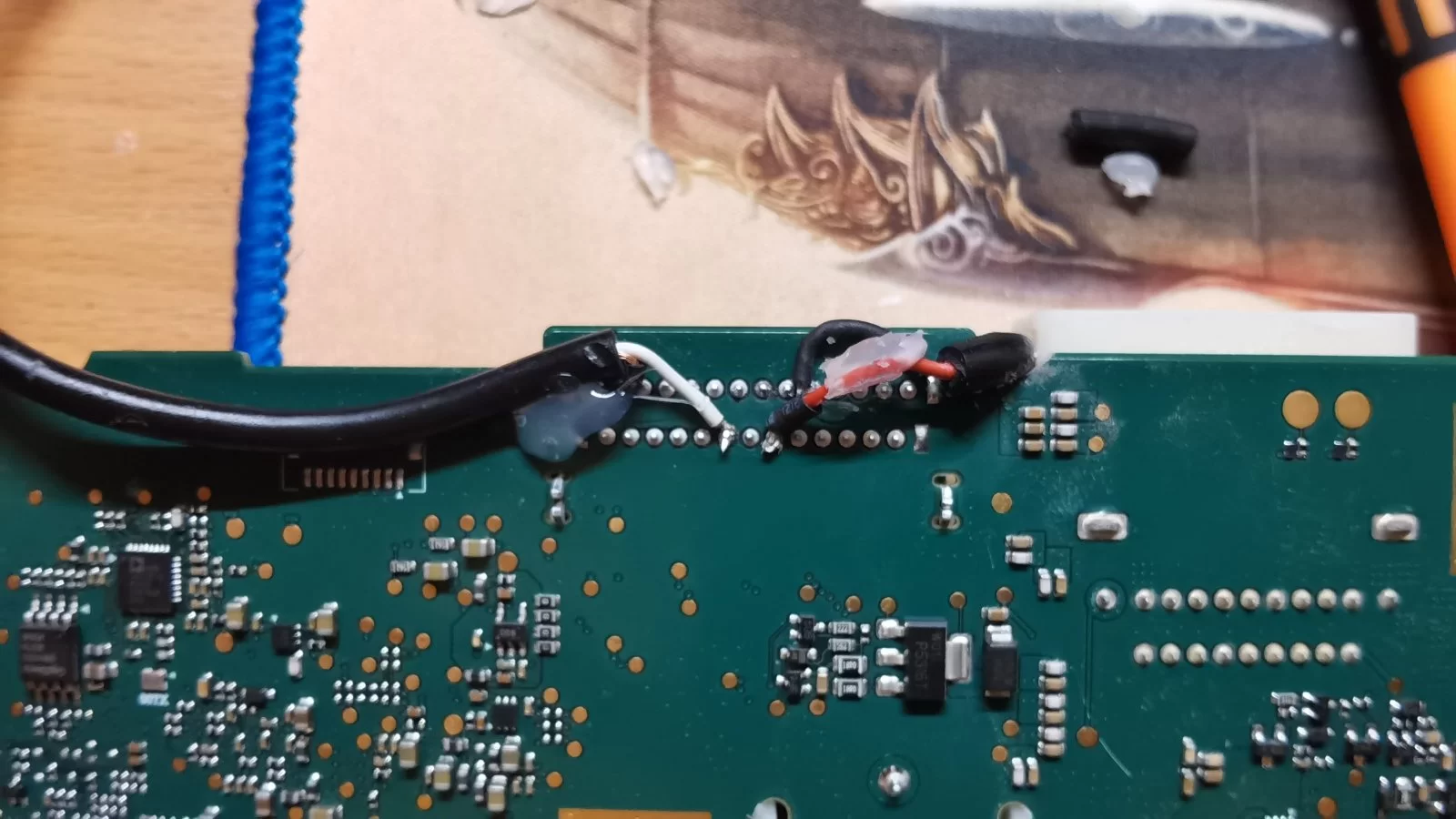

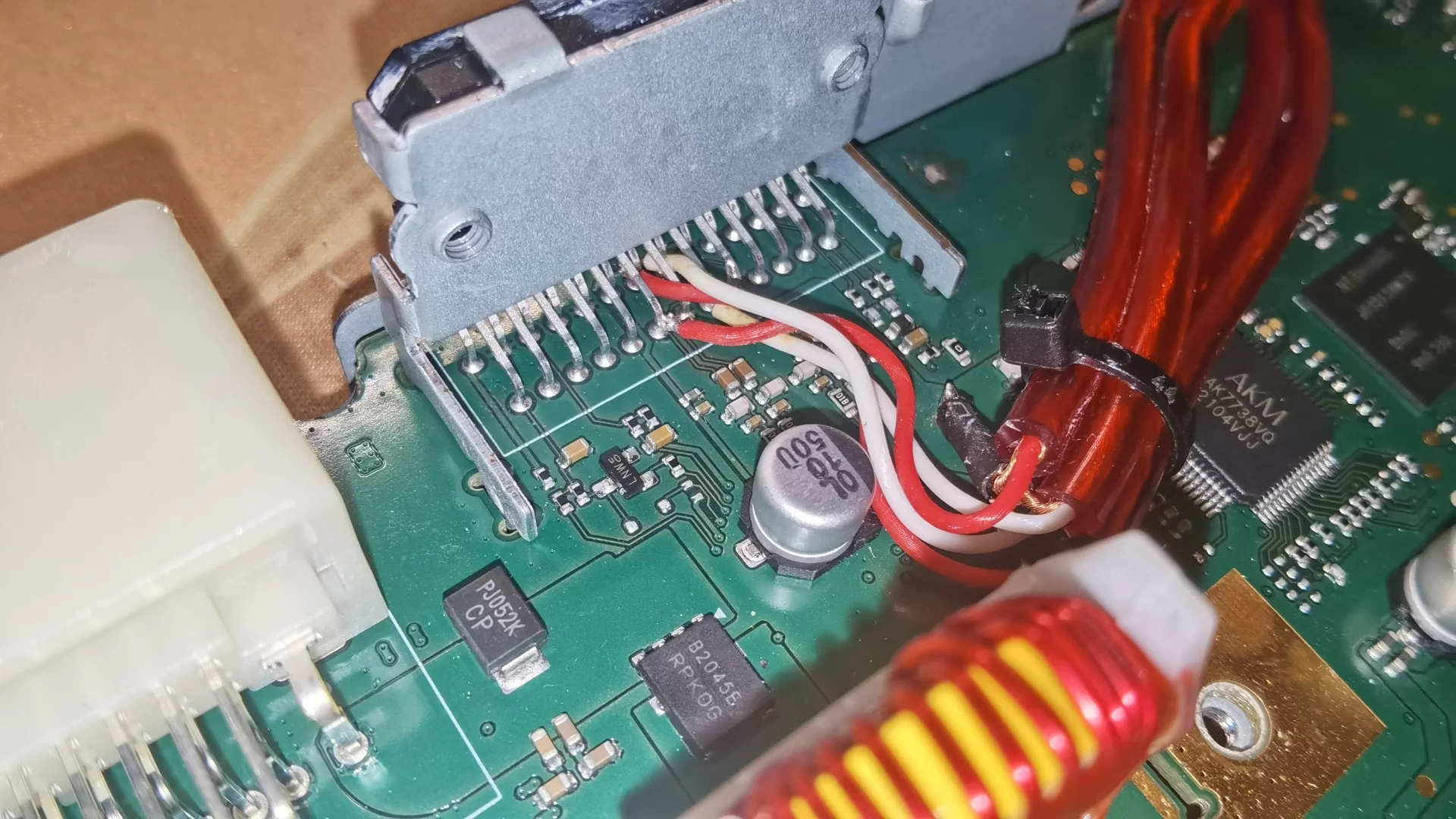

3. Передние динамики - это 1 и 2 контакт, а задние - 63 и 64. Из переходника вырезаем провод, зачищаем и припаиваем к ножкам усилителя на вход (авто не стал сразу к выходу с ЦАПа припаивать, чтобы в цепи оставить фильтры), экран припаиваем к "массе" на рядом стоящих ножках. Кабель можно зафиксировать секундным клеем и термоклеем.

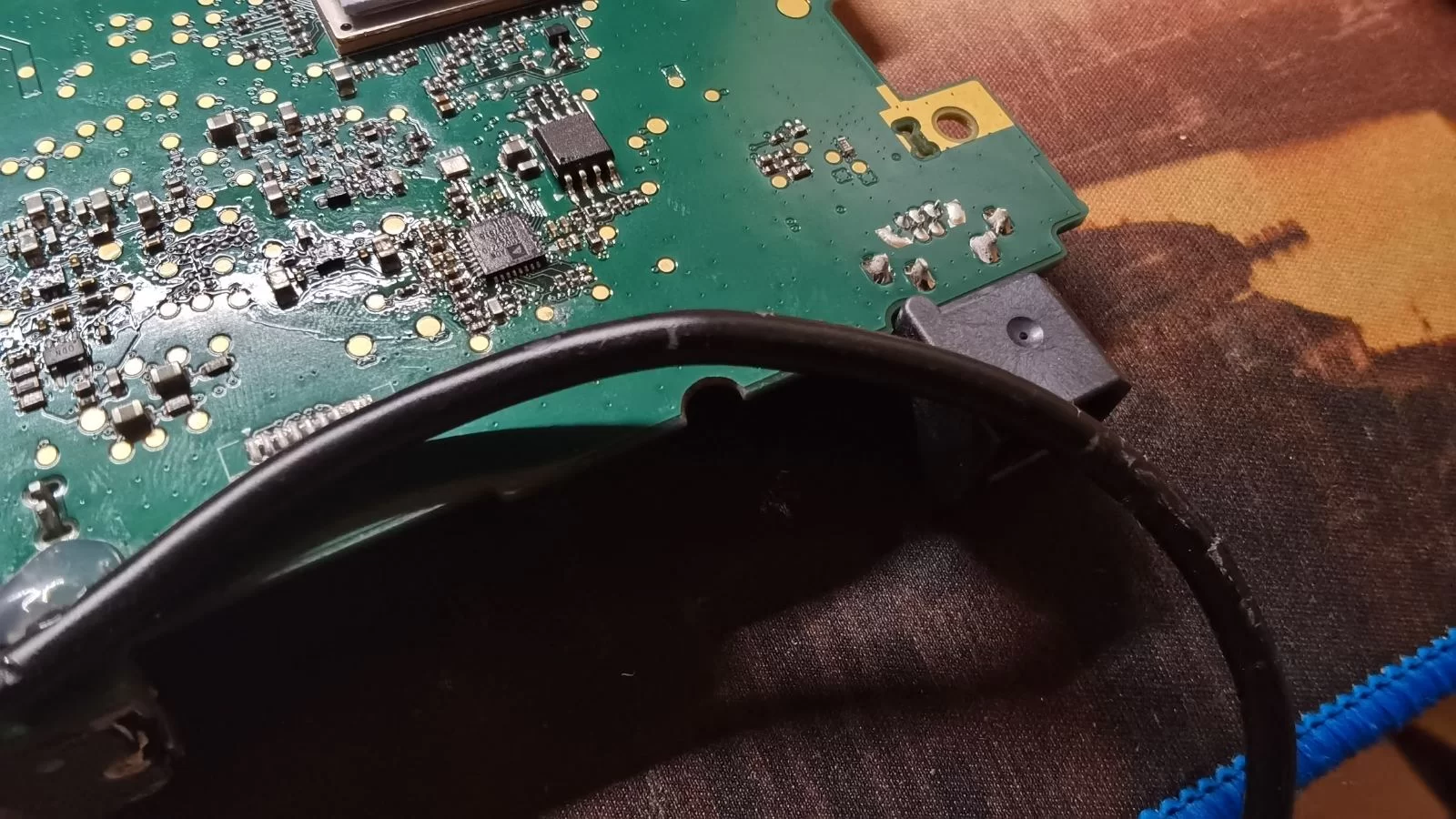

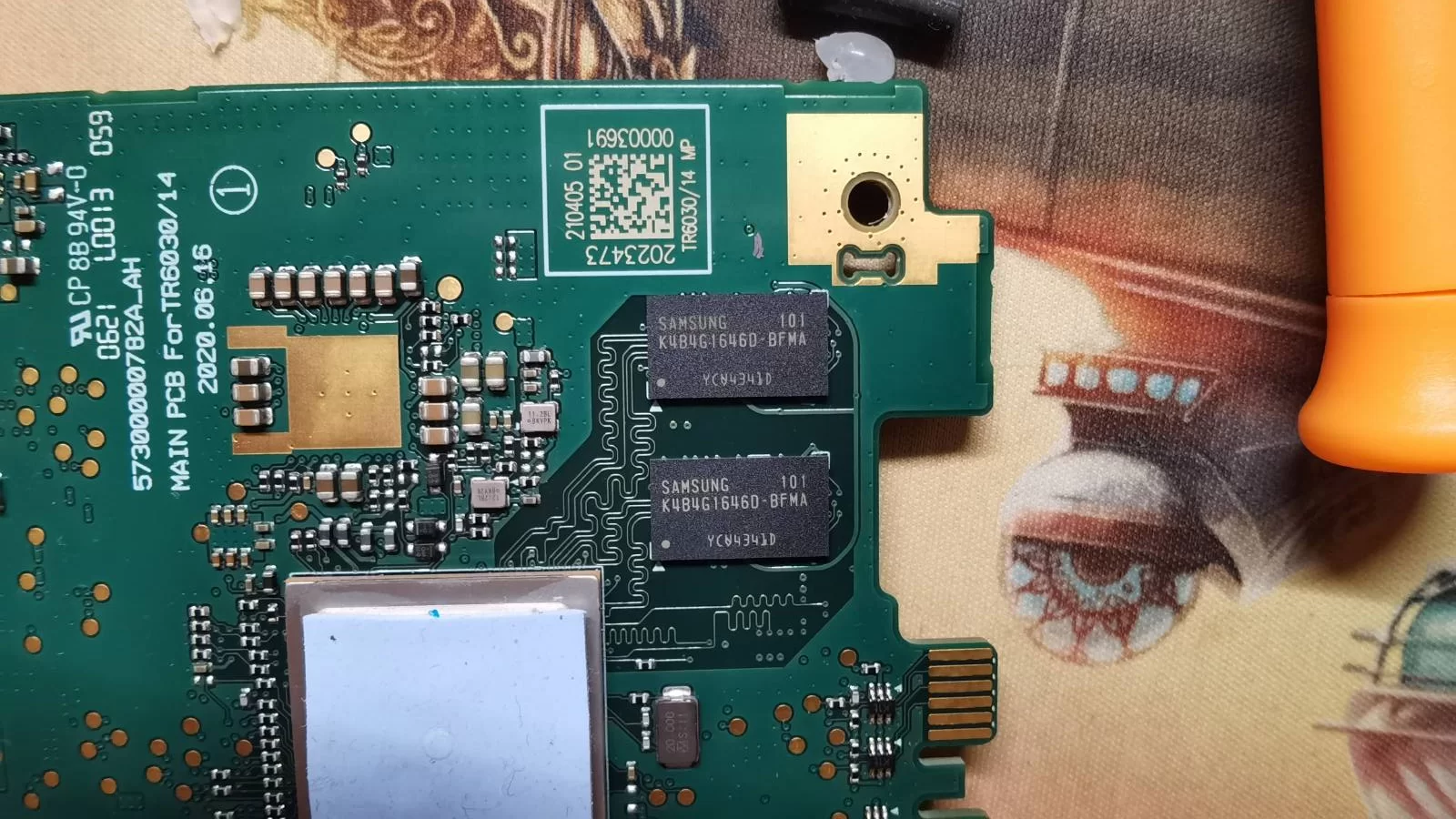

4. Немного подточить плату в месте прохода кабеля, чтобы задняя пластина плотно встала.

5. Просверливаем отверстия во второй плате.

Автор отмечает, что всего этого можно избежать если использовать более длинный провод.

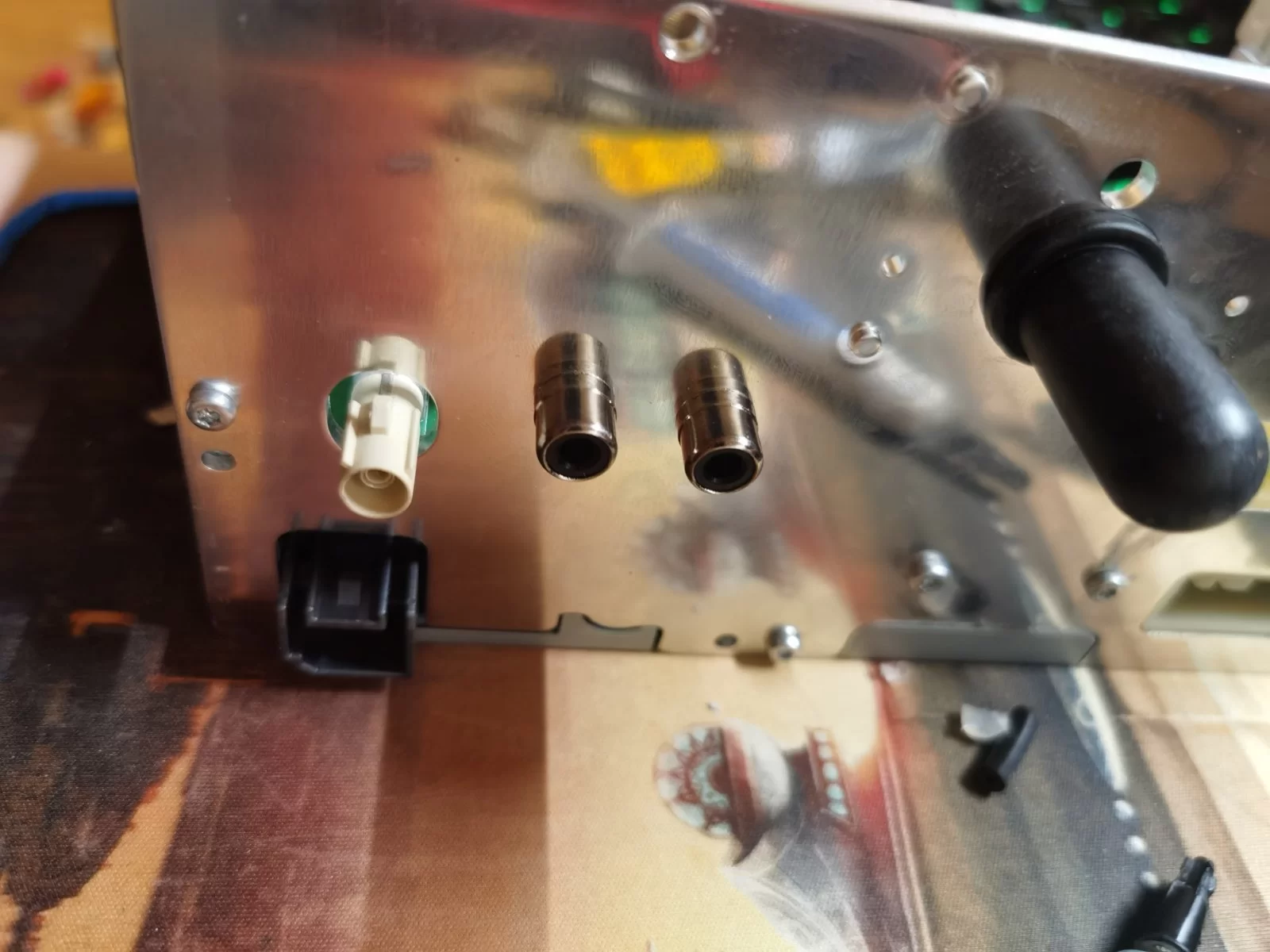

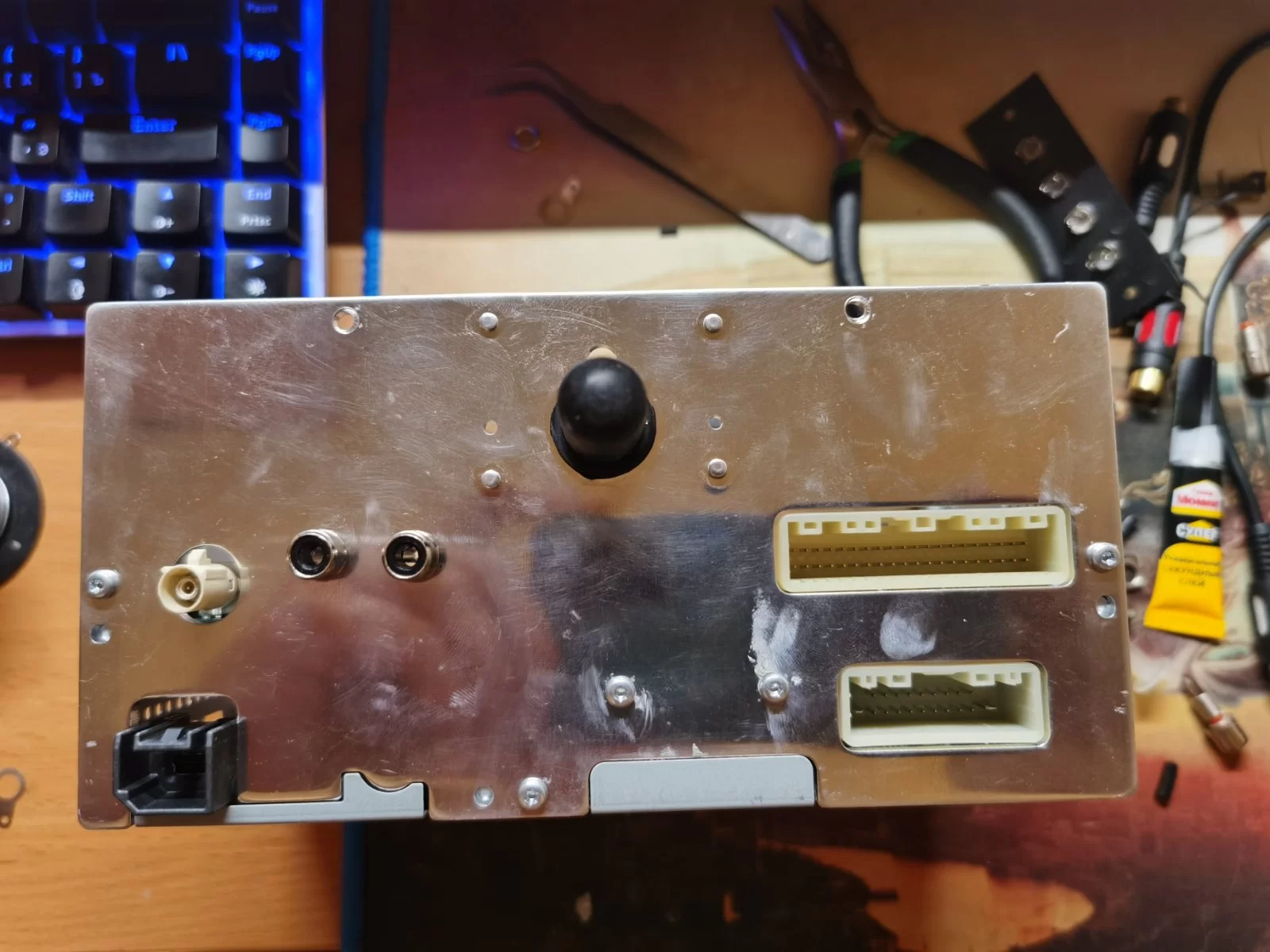

6. В задней пластине просверливаем два отверстия (если нужен линейный выход и фронта и тыла, то четыре), вставляем и прикручиваем разъемы RCA.

7. Выполняем сборку в обратной последовательности.

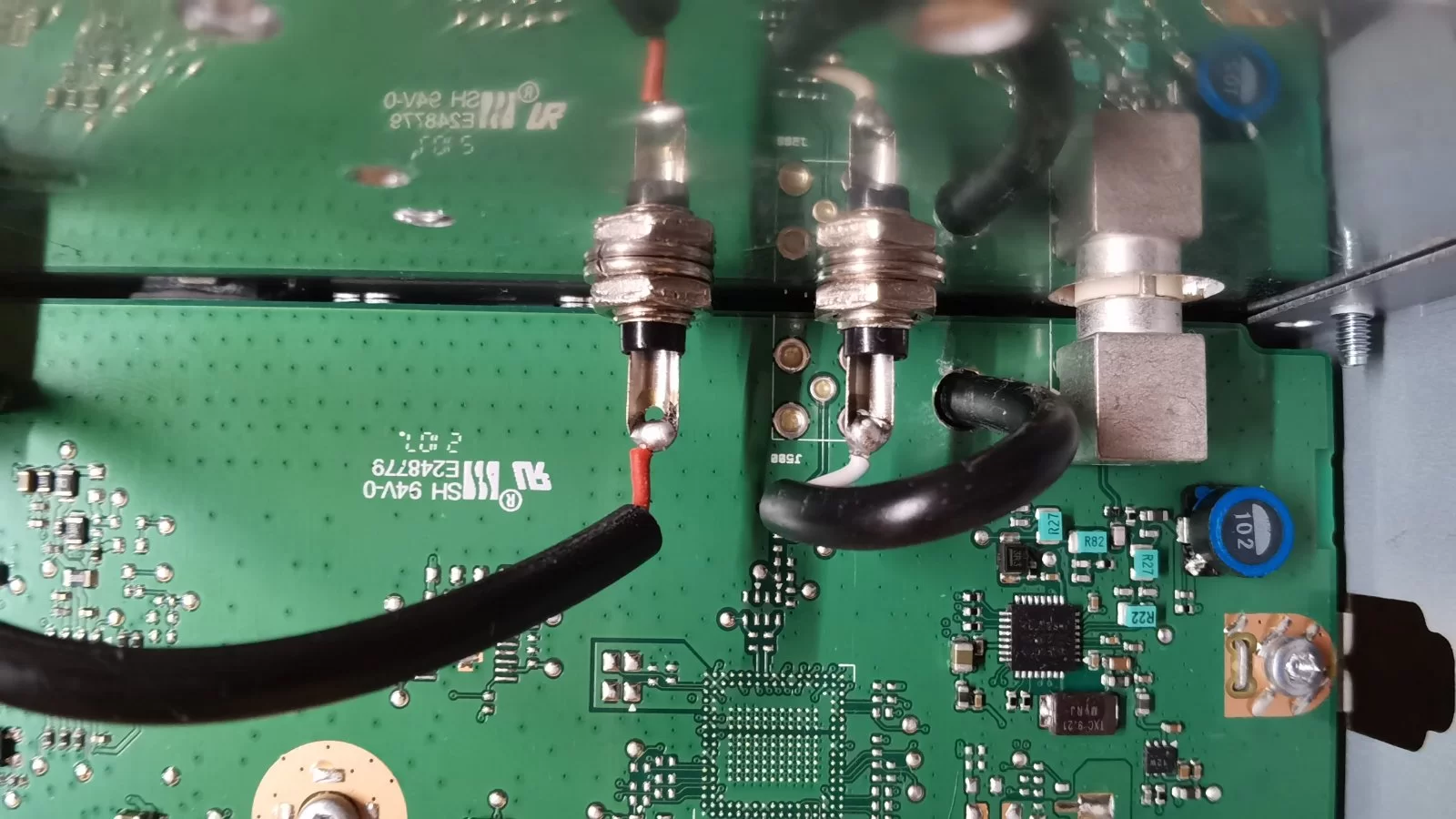

8. Перед установкой верхней крышки припаиваем жилы провода к разъемам

Если провод отвалится, можно взять другие провода и вывести уже не разъёмами, а проводами с тюльпанами на конце:

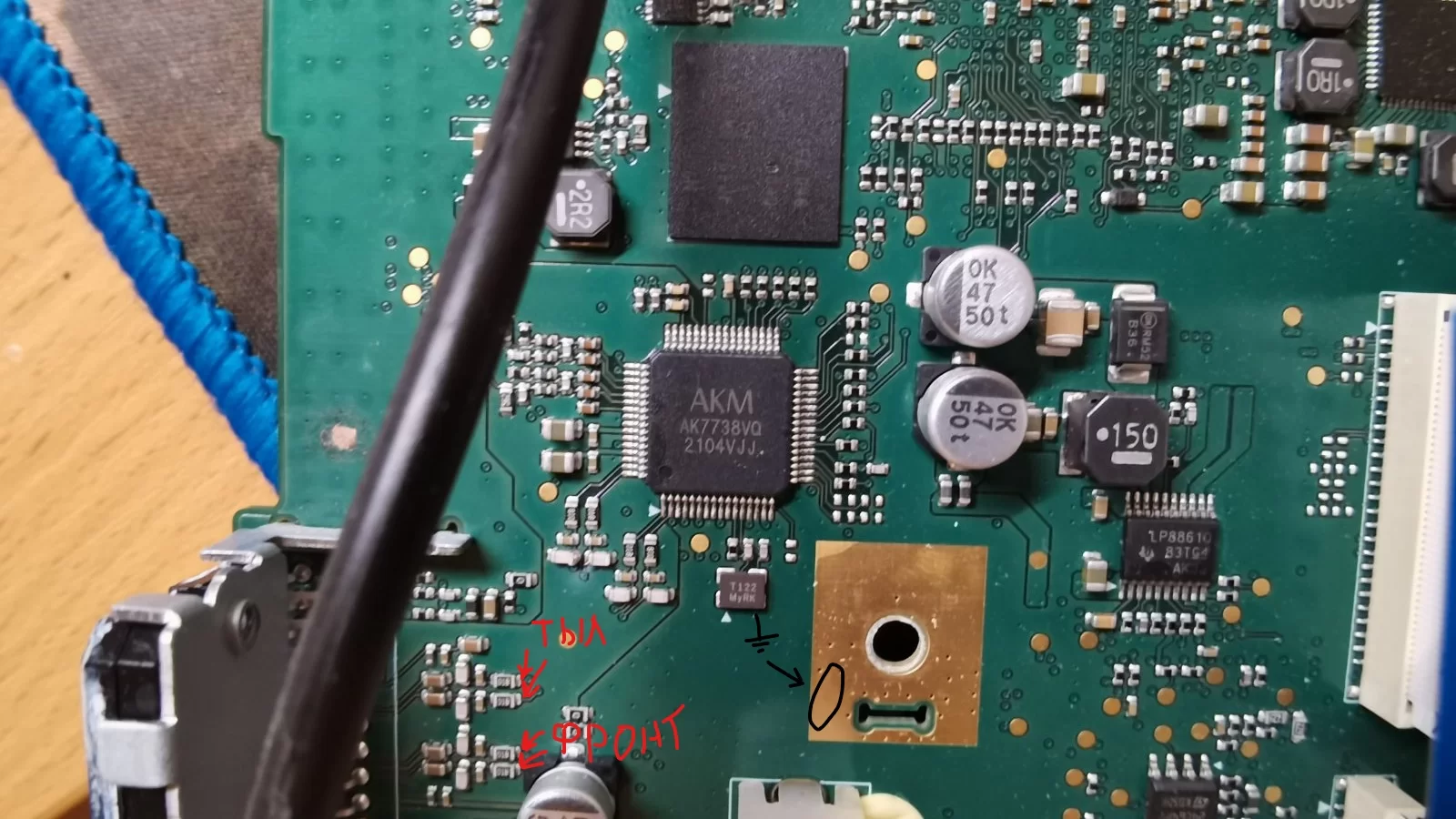

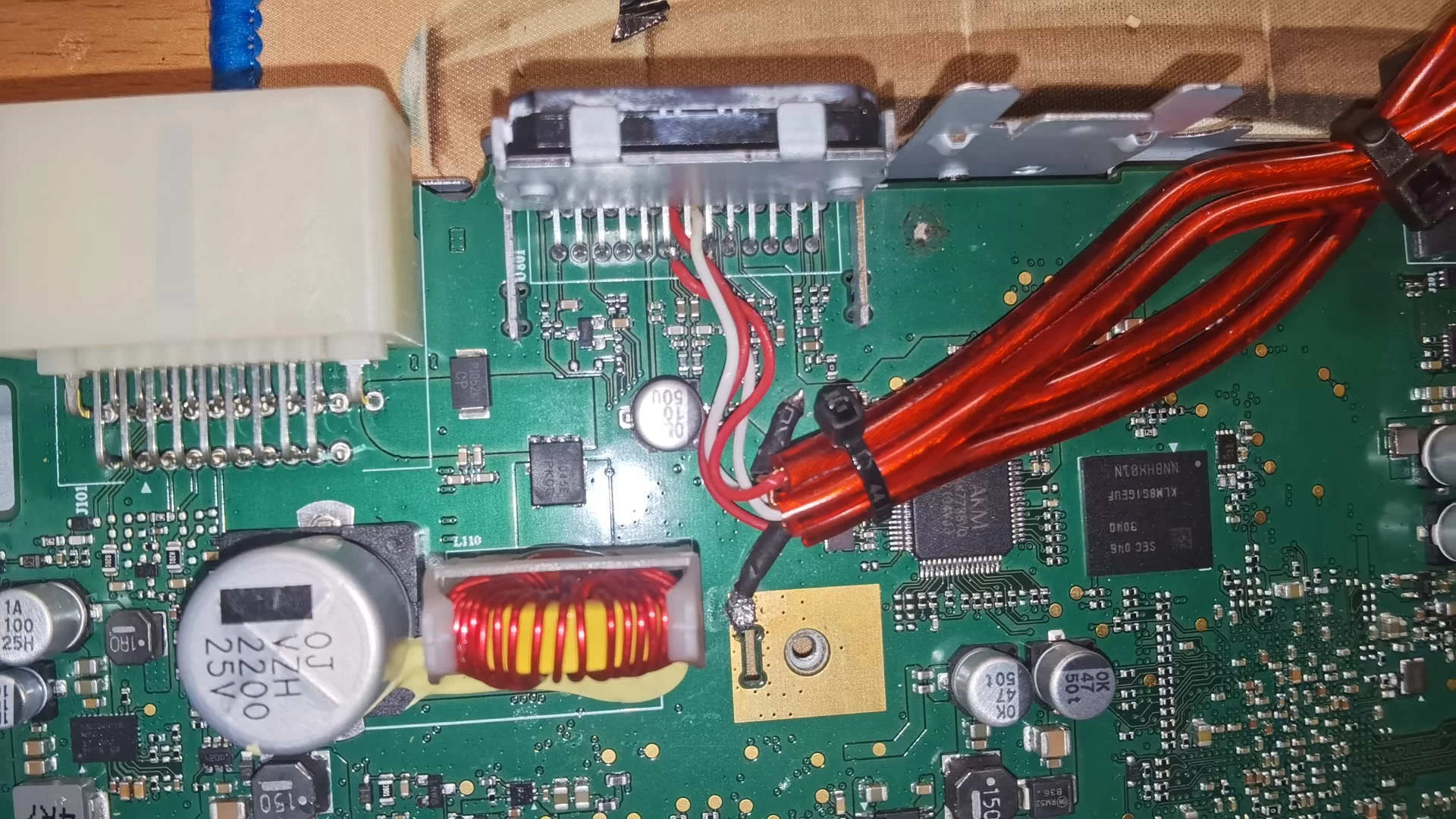

Поздней автор перепаял выходной сигнал. Припаялся на этот раз перед фильтрами (конденсаторами и резисторами) усилителя. На фото красным отмечены места припайки сигнала, черным земли:
