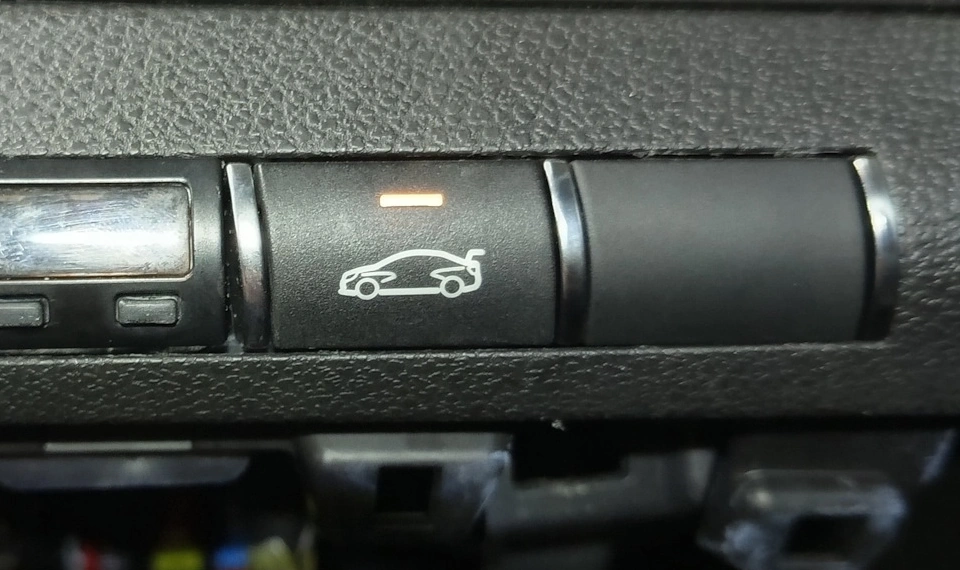

Как установить кнопку открытия багажника в салон Lada Vesta NG

Открыть багажник Lada Vesta NG можно либо кнопкой на самой крышке багажника, либо кнопкой на брелоке. Одной из популярной доработкой конструкции является установка в салон дополнительной кнопки открытия багажного отделения, на случай, когда пассажиры не могут открыть его снаружи.

Потребуется:

1. Кнопка открытия багажника для Vesta NG (см. раздел кнопки)
2. Провод 1,5 м

Порядок действий:

1. Снять левую декоративную накладку торпедо (инструкция)

2. Установить кнопку в накладку.

3. Выполнить подключение по схеме.

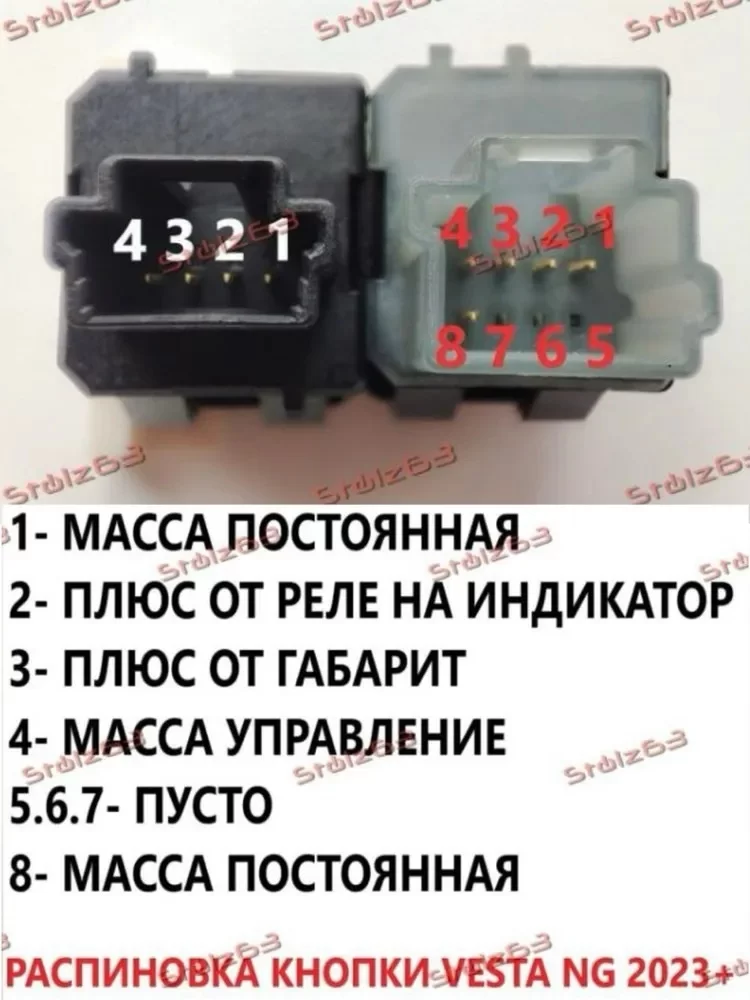

Распиновка кнопки (может отличаться, в зависимости от кнопки):

1. Постоянная «масса»
2. +12В подсветка от габаритов
3. +12В подсветка индикатора включения
4. Масса на желтый провод к универсальному блоку кузовной электроники uBCM (установлен на съемном кронштейне поперечины панели приборов с правой стороны за бардачком) на 1 pin разъёма XP-2 (либо к самому тонкому желтому проводу под порогом водителя)

фото tluki

Умное подключение индикации кнопки (дополнительно):

Если не хотите подключать индикацию кнопки напрямую от плюса или пина подсветки, а хотите, чтобы она горела, когда багажник открыт и не горела, когда багажник закрыт, тогда следуйте инструкции gmgg1.

Способ № 1: при помощи PNP-транзистора.

Потребуется:

• PNP-транзистор я взял TIP-72 °C
• Диод 1N4007
• Резистор 10 кОм, 0,25 (¼) Вт
• Термоусадка с припоем и клеевым слоем 15 шт

Потребуется провод 7 pin разъёма XP-4 (выход отпирания замка багажника) универсального блока кузовной электроники uBCM. Его также можно найти в косе проводов проходящей по порогу водителя. Врезаемся к нему, используя диод (на случай, чтобы ничего не сгорело).

Транзистор подключаем по схеме:

• +12 вольт можно взять от предохранителя f26 через разветвитель и обязательно через предохранитель.

Сам корпус транзистора нужно перемотать изолентой или полностью усадить в термоусадку.

Работает это следующим образом, когда открывается багажник на бело-розовом проводе появляется «минус» и он открывает PNP-транзистор

Способ № 2: самый простой, но дорогой.

Потребуется:

1. Сама кнопка Цена: около 2200 рублей;
2. Около 3 метров провода (желательно 1,5 м жёлтого и 1,5 м розового цвета чтобы не перепутать);
3. Диод 1N4007. Цена: около 100 рублей;
4. Кнопка обогрева лобового стекла арт. 8450041343. Цена: от 700 рублей;
5. Разъём для кнопки, он же Tyco 1376352-1 (для тех кто захочет сделать с минимальным количеством скруток). Цена: около 250 рублей;
6. Паяльник или Термоусадка с припоем.

В первую очередь нужно подготовить разъём согласно схеме справа, а именно вытащить три не нужных проводка 5,6,7:

Подробнее о подключении проводов в первой части:
1. Постоянный минус, она же «масса» (взял от кнопки парктроника);
2. Плюс на индикатор (взял от шины BTR, он же предохранитель f26);
3. Плюс на подсветку (взял от кнопки парктроника);
4. Провод от или на кнопку багажника (жёлтый);
8. Провод от концевика багажника (розовый).

Провод от концевика багажника рекомендую подключить через диод по следующей схеме, чтобы в случае чего защитить uBCM.

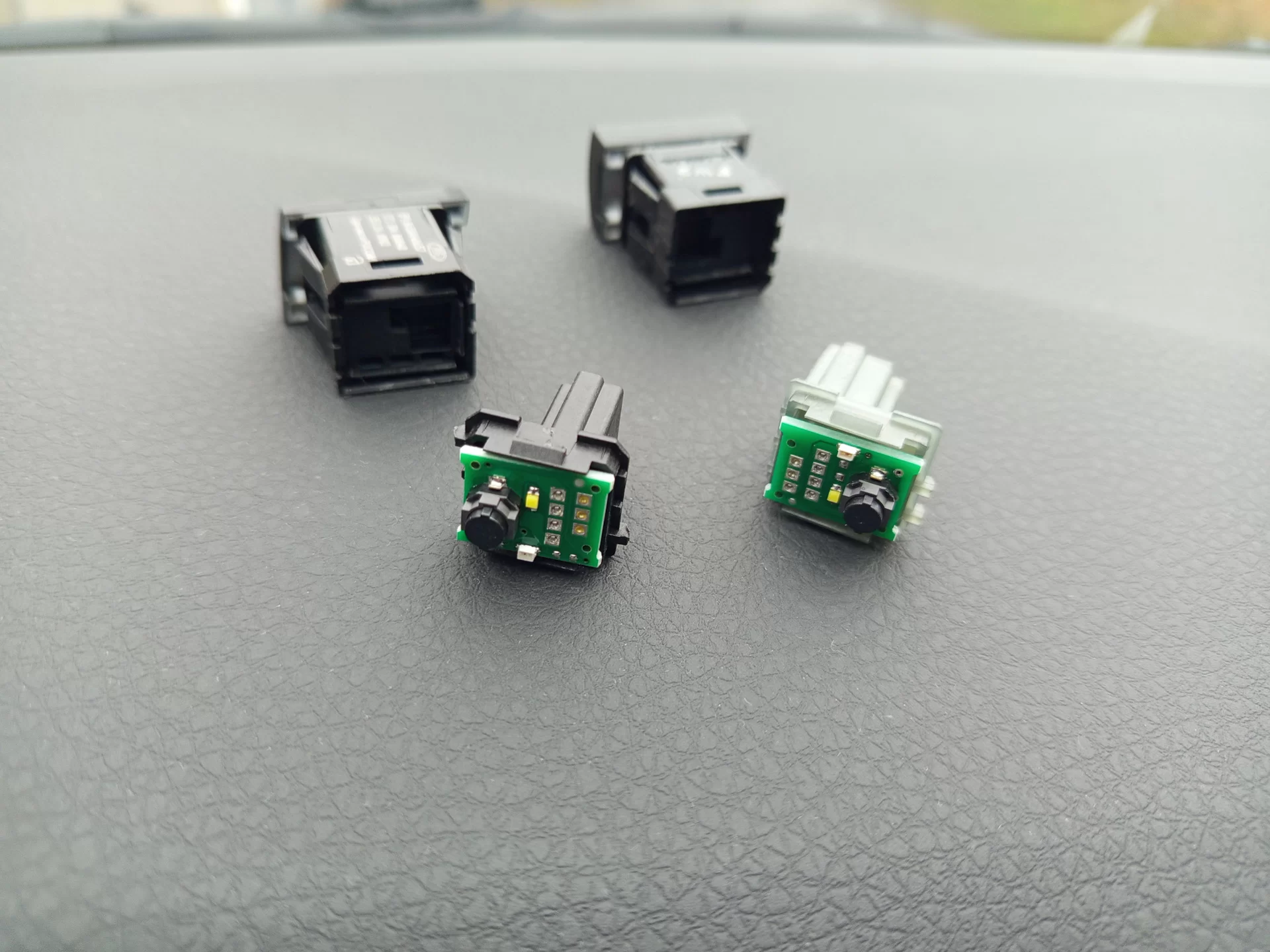

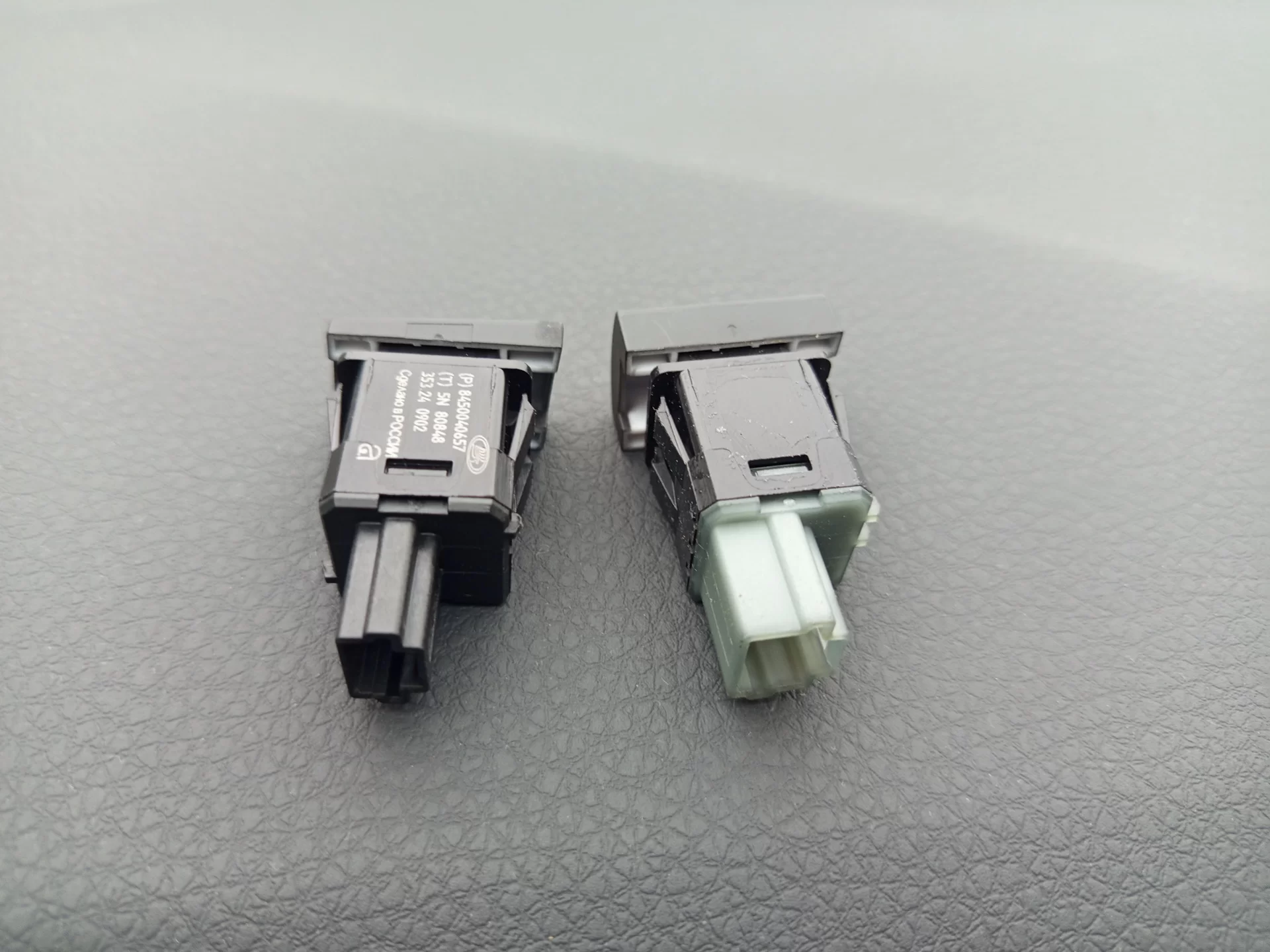

Берём кнопку от обогрева лобового стекла и открытия багажника и разбираем их:

Затем плату от обогрева лобового стекла ставим вместо платы с кнопки открытия багажника и собираем всё обратно.
