Установка и подключение камеры заднего вида на Lada Vesta

29 апреля 2019 Лада.Онлайн 95 851 11

АВТОВАЗ устанавливает камеру заднего вида на Lada Vesta, но только на некоторых комплектациях. Владельцы более простых версий автомобиля могут установить камеру своими руками. Процесс не сложный, но требует определенных знаний при разборке крышки багажника и при подключении к магнитоле.

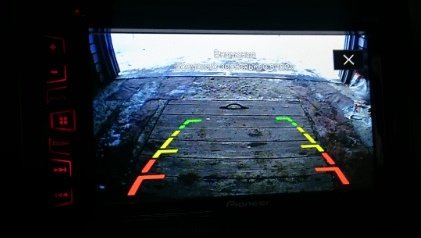

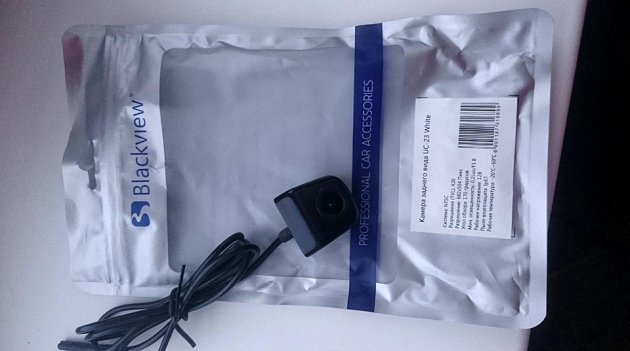

Потребуется: камера штатная (для седана имеет артикул 8450008028, для SW - 8450031912) или универсальная (см. в каталоге AliExpress)

Для справки:

8450008028 - это камера старого образца, в ней имеются статичные линии для парковки.
8450031912 - камера нового образца - устанавливается с сентября 2017 года - не имеет статичных линий парковки (линии рисует уже ММС)

Установка

Порядок действий:

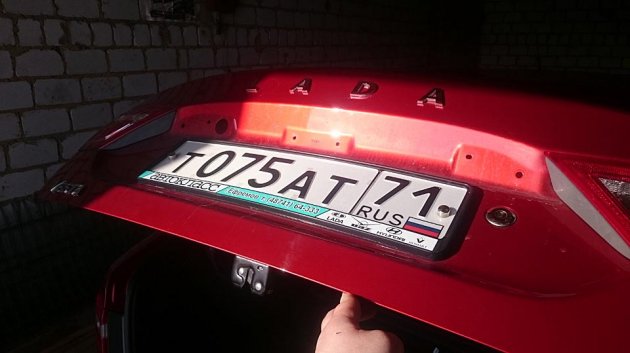

Снять накладку крышки багажника («сабля»), на седане - вывернув 4 болта и отщелкнуть 2 клипсы, на универсале дополнительно для этого потребуется снять обшивку пятой двери.

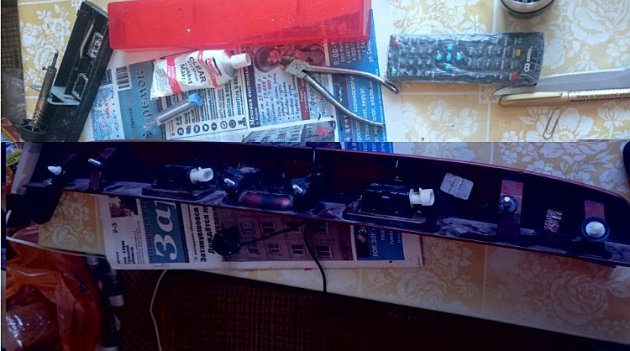

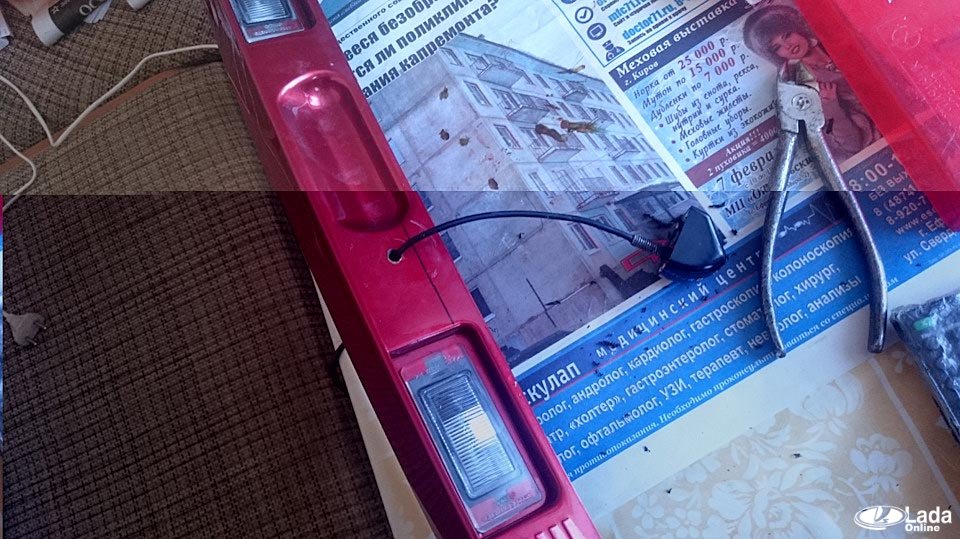

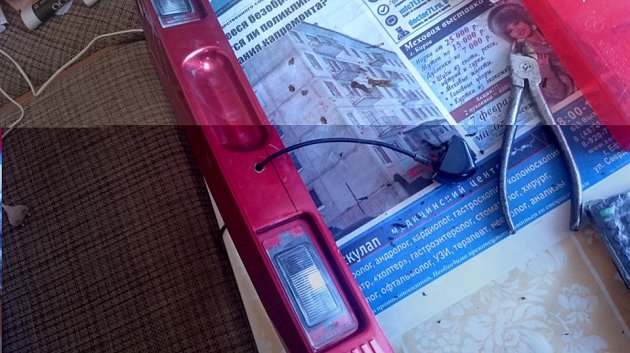

Сделать отверстие в «сабле» под камеру, используя канцелярский нож.

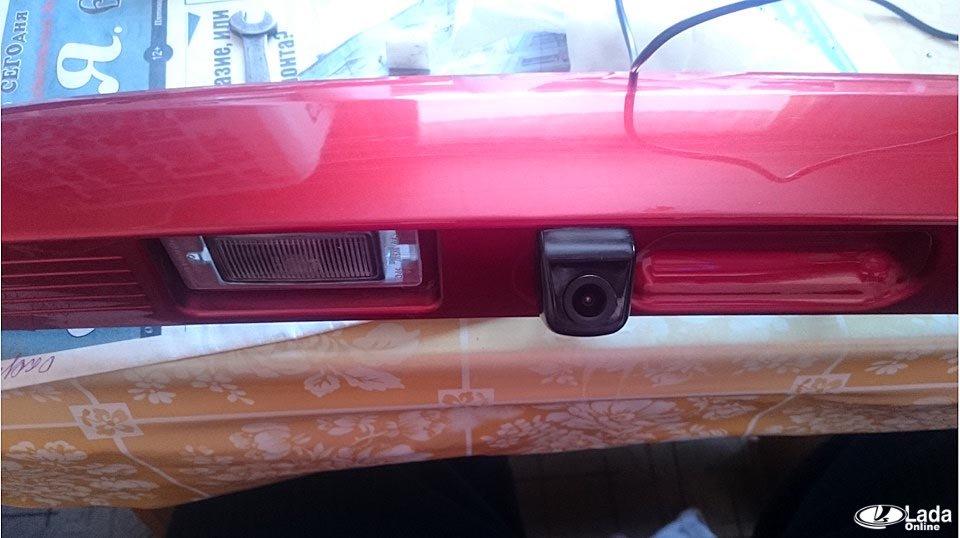

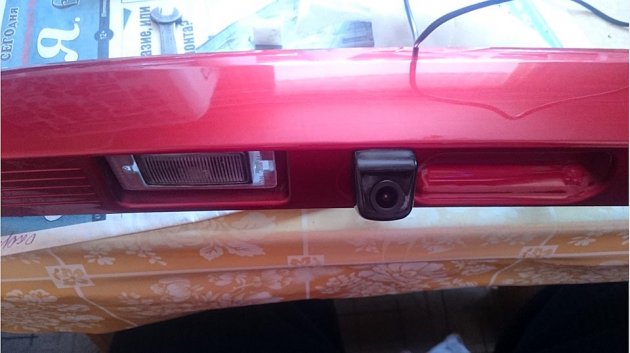

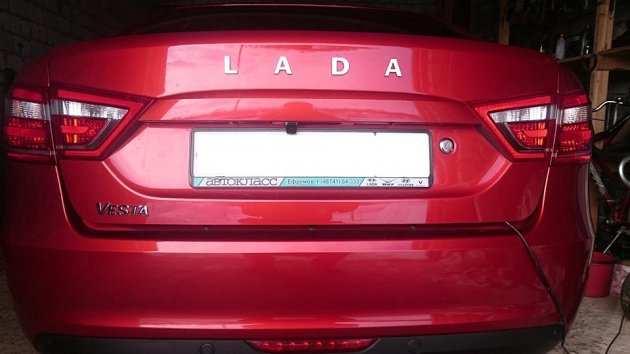

Закрепить камеру в «сабле», используя термоклей.

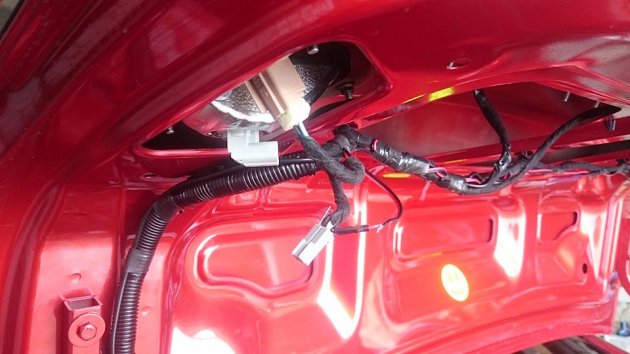

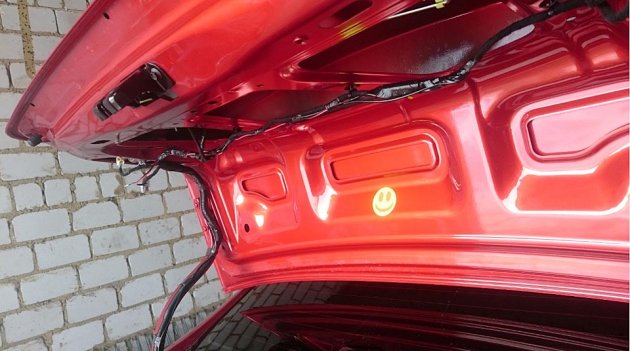

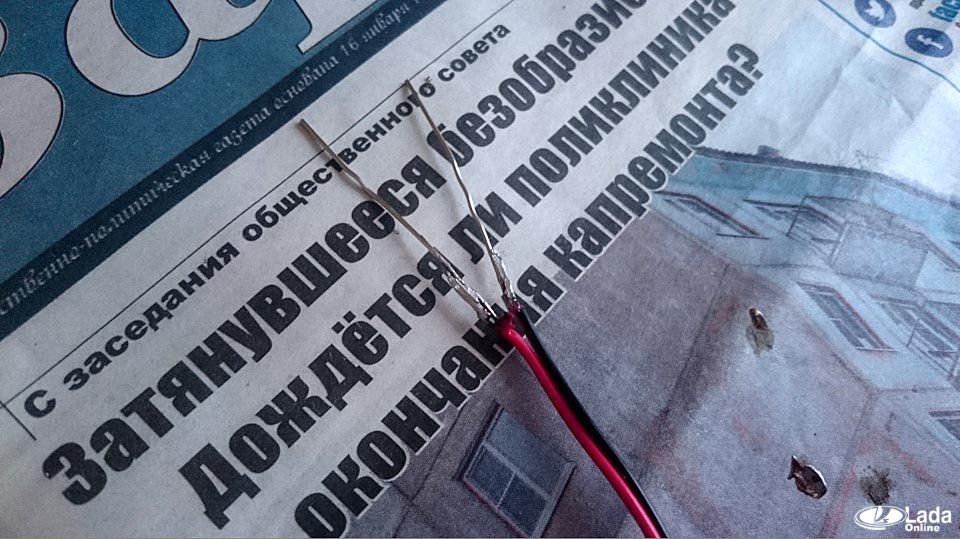

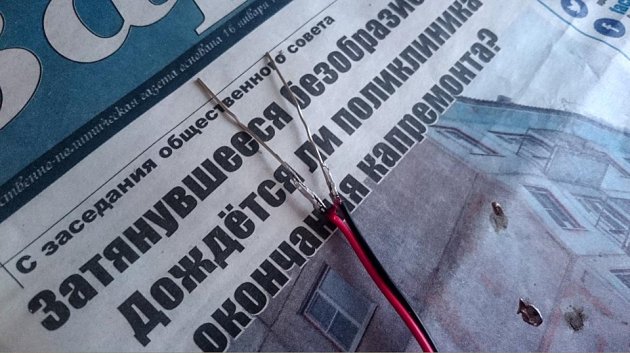

Проложить провода в багажник рядом со штатным жгутом.
Протянуть проводку в переднюю часть автомобиля удобней по левому порогу, рядом со штатной проводкой.
Для подключения камеры к магнитоле ее потребуется снять.

Подключение

Для подключения камеры заднего вида к мультимедийной системе необходимо задействовать зеленую колодку mini-ISO:

C7 - питание камеры
C8 - CAM─
C9 - CAM+ (6,2 В)

схема подключения камеры на весту

Процесс установки нештатной камеры на Весту показан на видео:

А как вы подключали заднюю камеру на Весту?

Кстати, чтобы камера не пачкалась можно установить омыватель или автоматическую защиту.
