    Установка омывателя камеры заднего вида на автомобили LADA

     29 июнь 2016  LadaOnline    20 031    5

    Установка омывателя камеры заднего вида своими руками

    Некоторые комплектации моделей Лада имеют штатную камеру заднего вида, изображение которой выводится на экран мультимедийной системы. С такой опцией заметно легче парковаться на узких улицах города. Однако, камера становится полностью бесполезной в грязную погоду, когда вместо изображения мы наблюдаем серую грязь. А вы знаете, как легко доработать конструкцию?

    Проще всего установить омыватель камеры заднего вида на универсал, хэтчбек или лифтбек. Дело в том, что у этих типов кузова есть омыватель заднего стекла, к которому мы и будем подцепляться.

    Стоит отметить, что данная инструкция является универсально и подходит не только для всех автомобилей LADA (XRAY, Веста, Ларгус, Гранта, Приора, Калина или Нива 4х4), но и для иномарок.

    Lada Kalina универсал

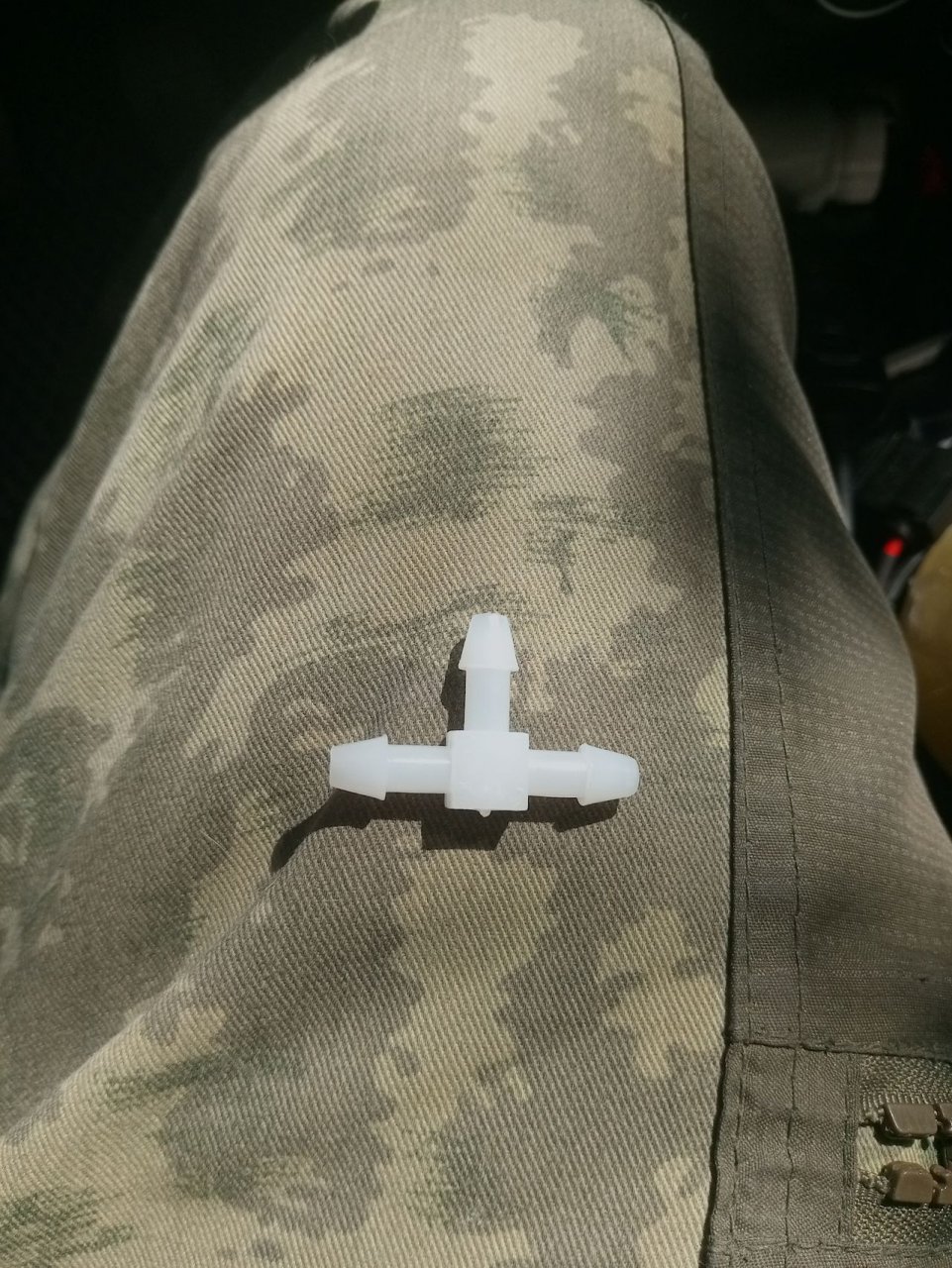

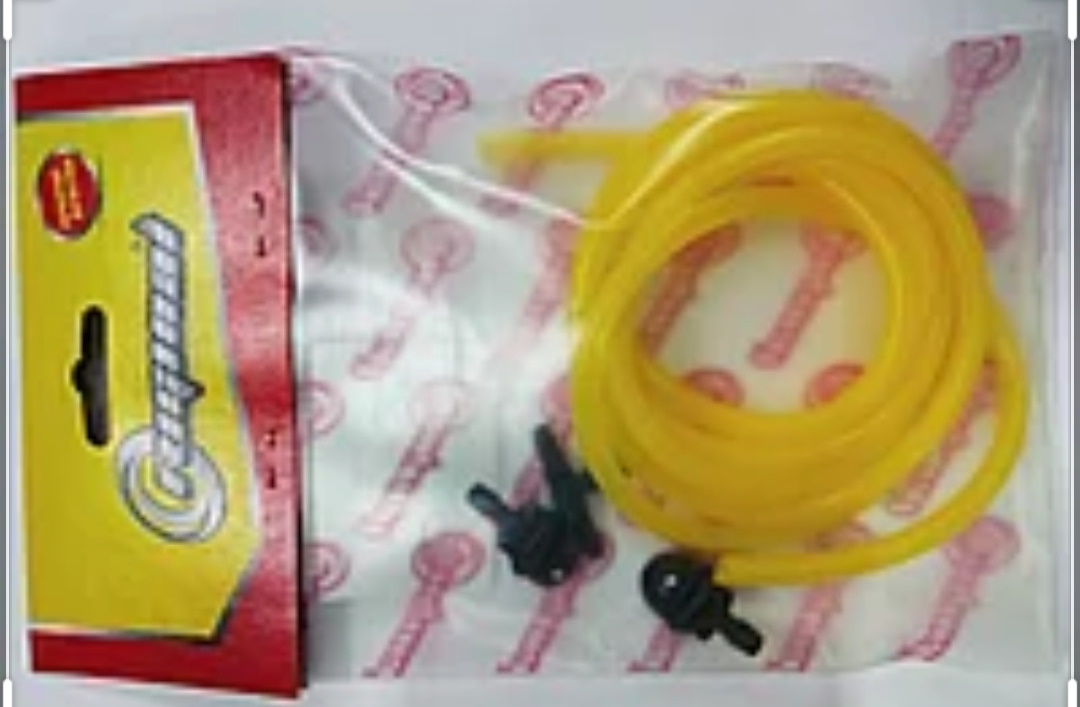

    Потребуется: тройник, шланг омывателя, одноструйная форсунка (жиклер), обратный клапан, пластиковые стяжки.

    Весь процесс самостоятельной доработки можно разбить на части:

    1. Снять обшивку крышки багажника (отщелкнуть фиксаторы).

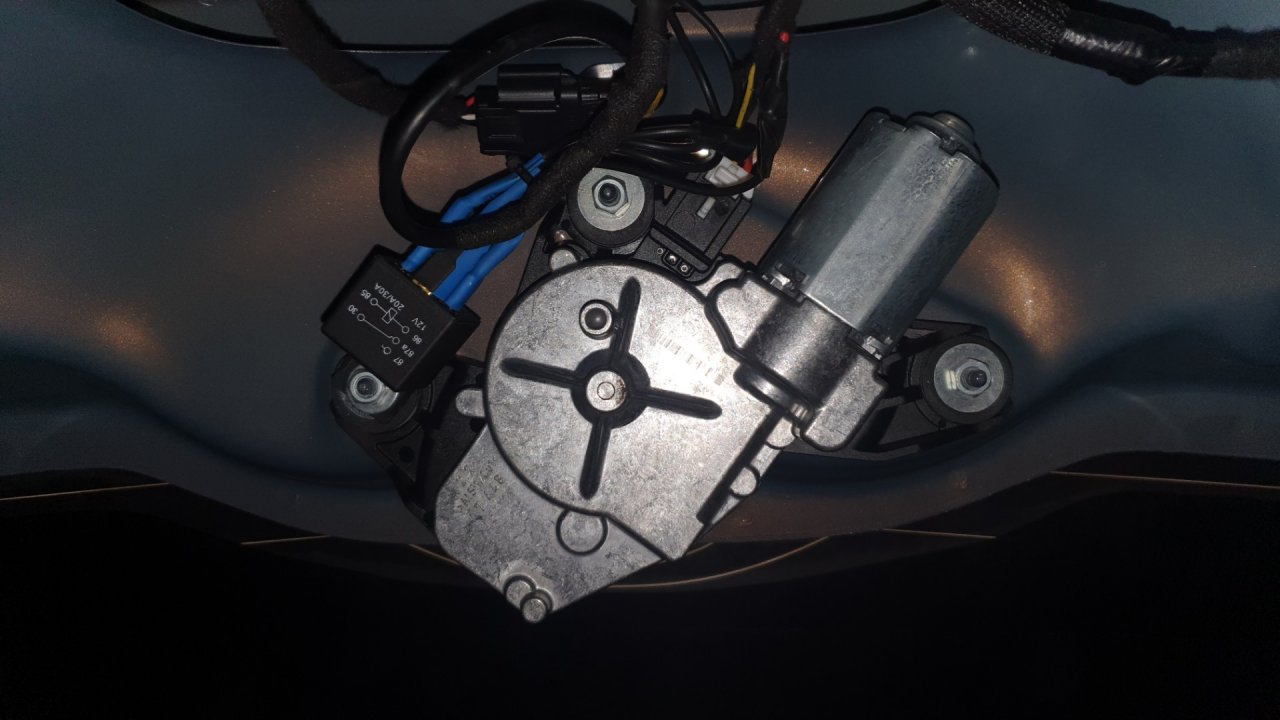

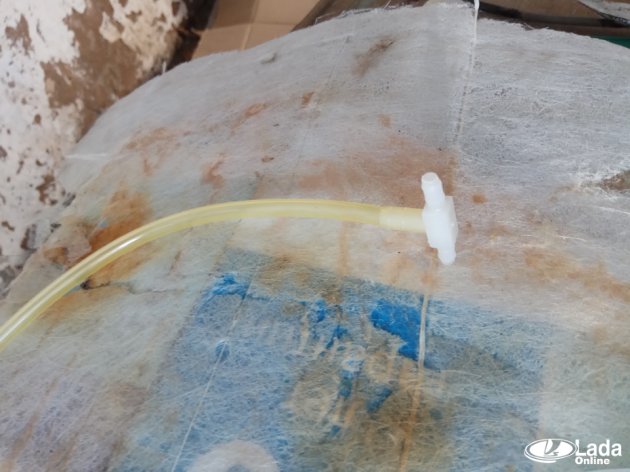

    2. Найти в гофре в районе форсунки омывателя заднего стекла шланг, по которому поступает вода. Разрезаем его, и вставить тройник.

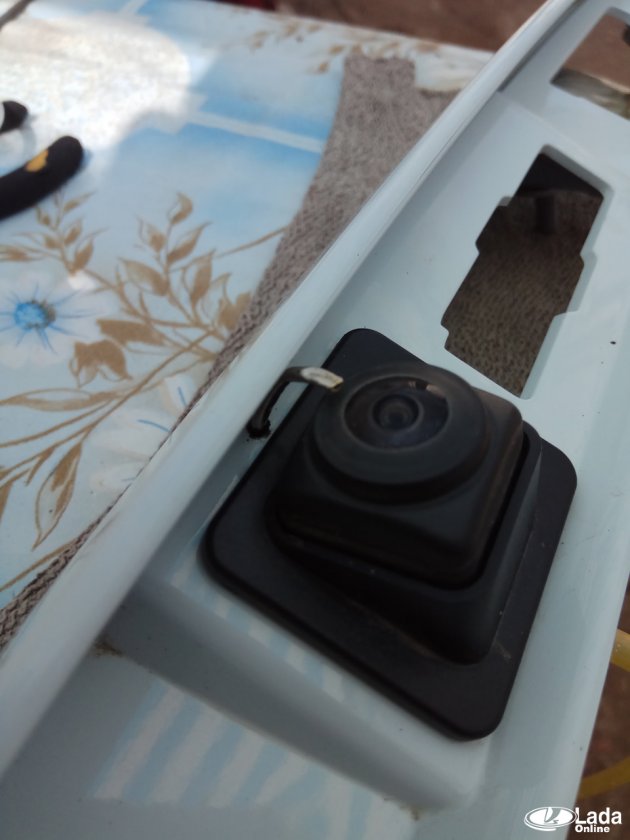

    3. В сабле задней двери находим место (недалеко от камеры заднего вида), в котором делаем отверстие и устанавливаем жиклер/форсунку.
    4. Подсоединяем форсунку камеры заднего вида к тройнику, используя кусок шланга. Удобней проложить шланг через отверстие для проводов подсветки номерного знака, используя смазку.
    5. Дополнительно. Чтобы вода брызгала без задержки можно установить в разрыв шланга обратный клапан (лучше до тройника).

    Установка омывателя камеры заднего вида на ЛадаУстановка омывателя камеры заднего вида на ЛадаУстановка омывателя камеры заднего вида на Лада

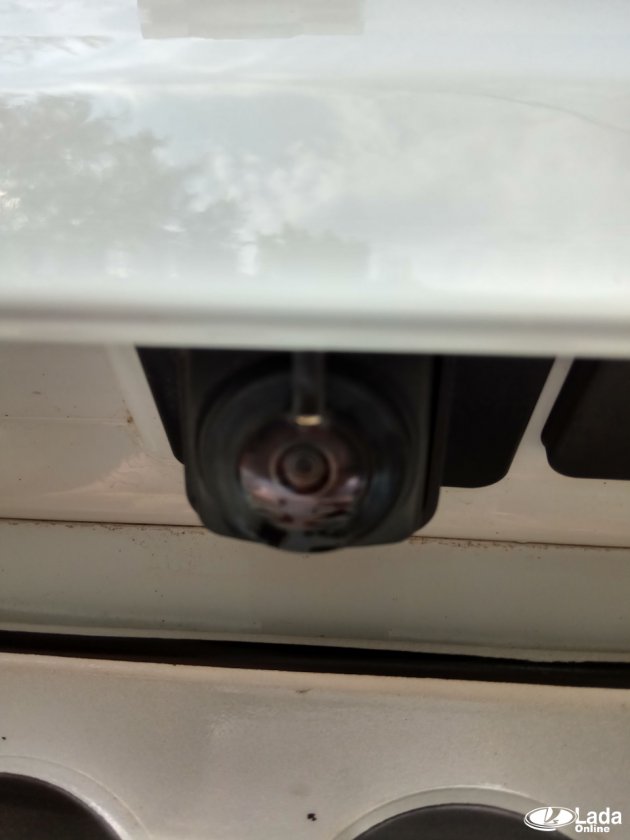

    Осталось откорректировать направление форсунки иголкой и проверить работу ее работу. Теперь вместе с омывателем заднего стекла будет работать и омыватель камеры. Эффективность работы новой форсунки показана на видео:

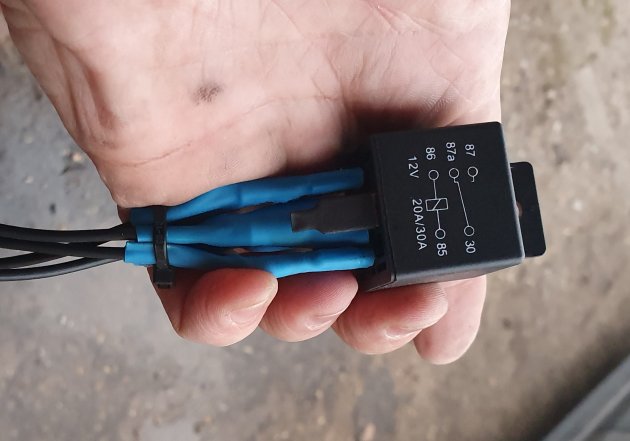

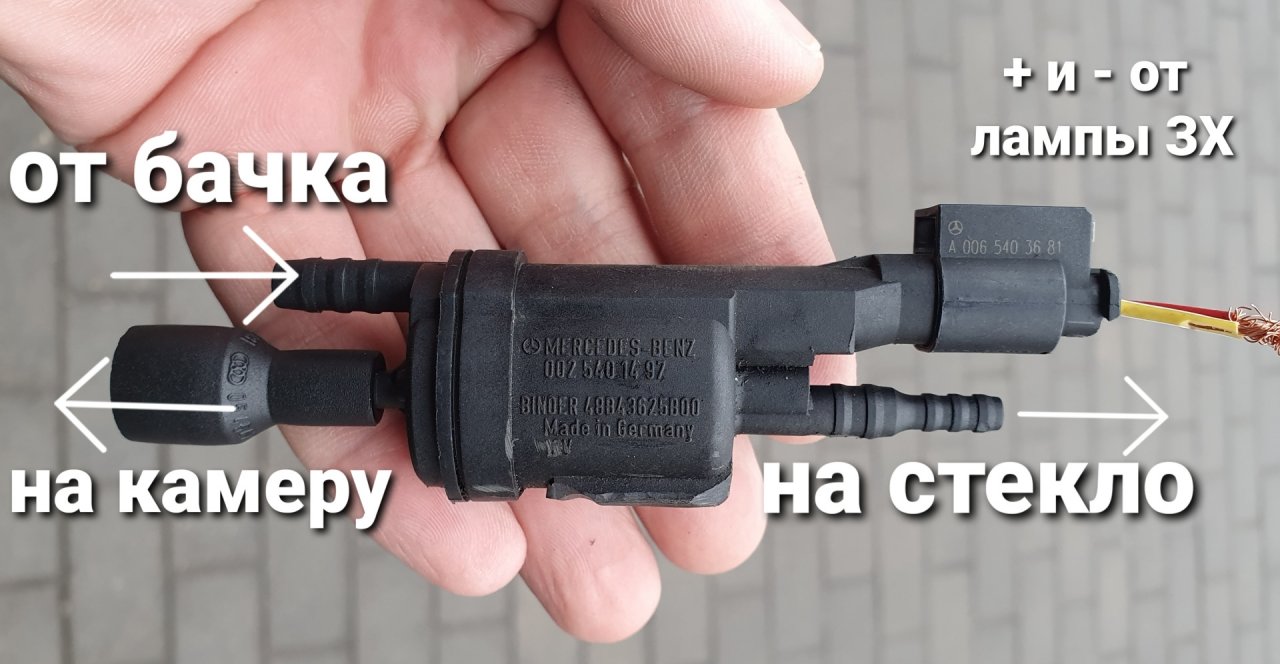

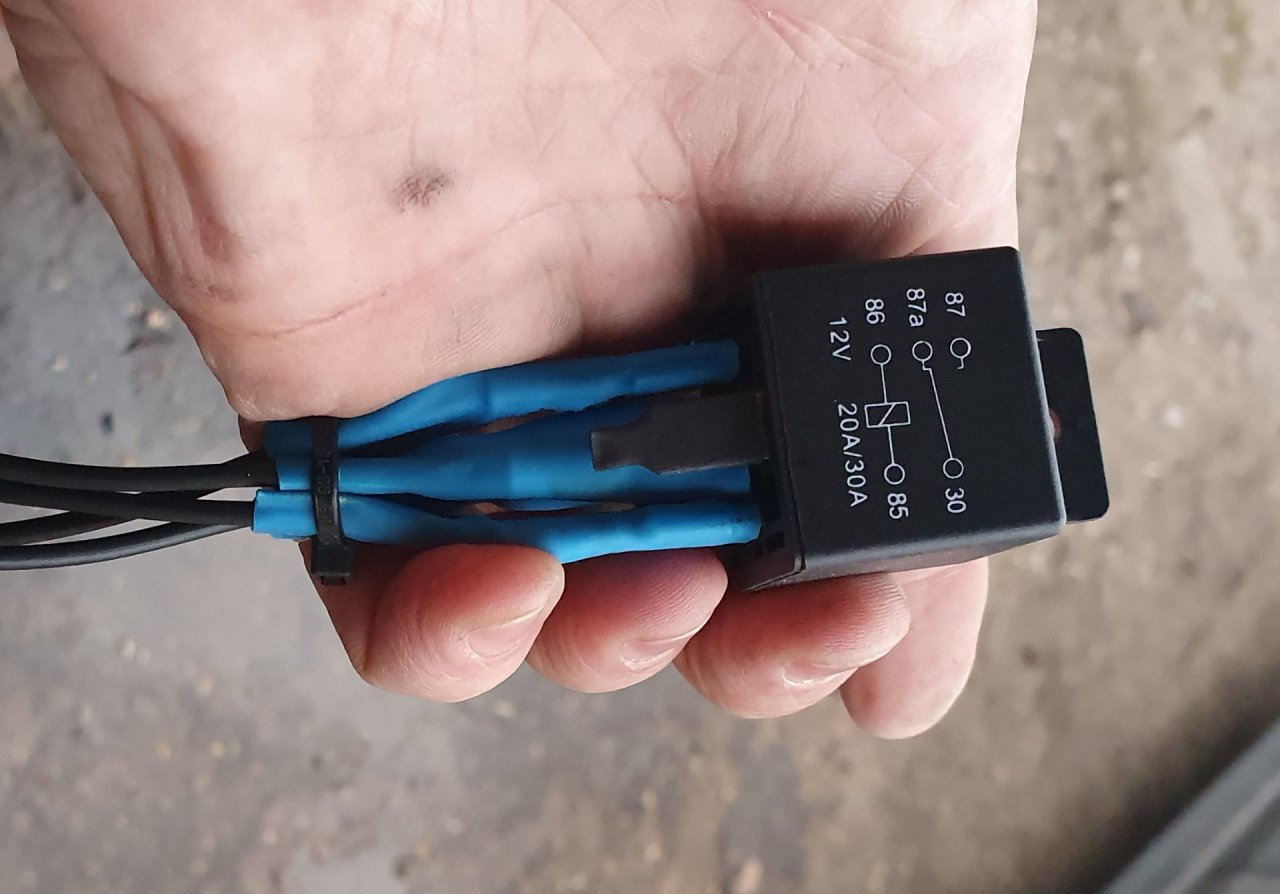

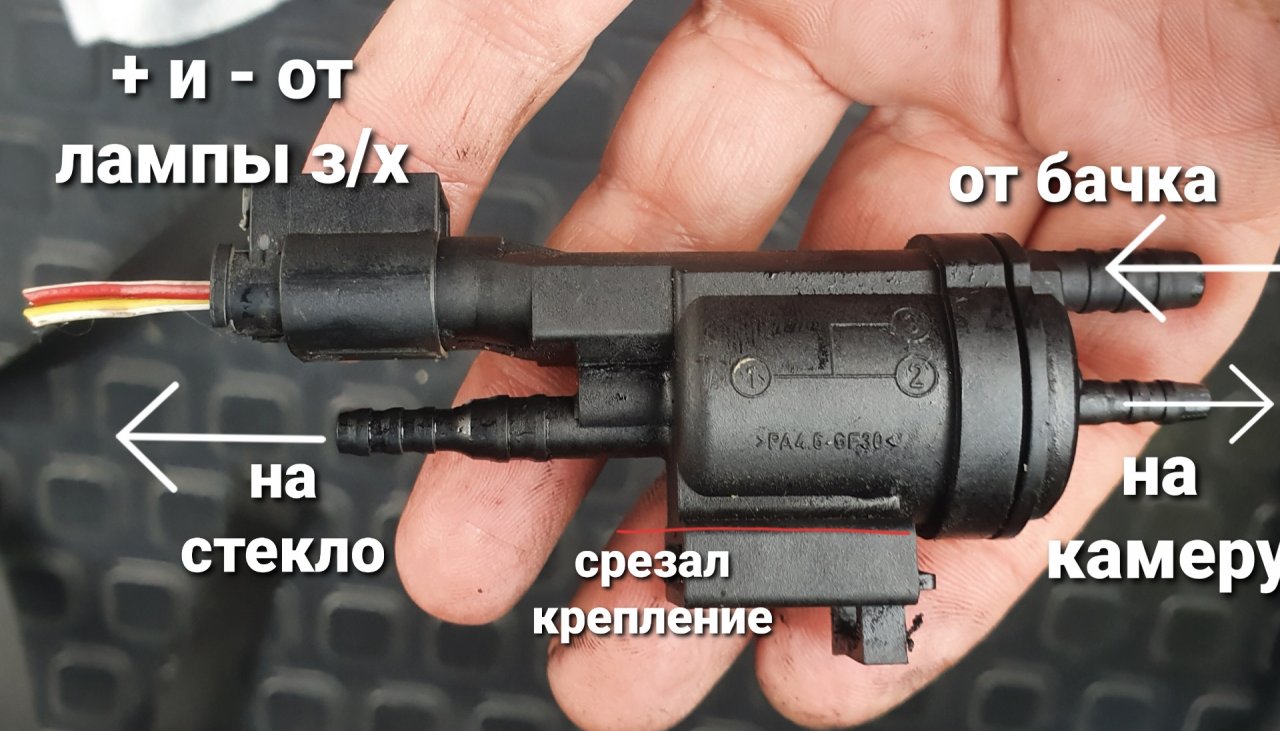

    Дополнительно. Если считаете, что правильно, когда омыватель камеры работает только при включенной задней передаче (чтобы экономить жидкость в бачке), тогда придется между тройником и новой форсункой установить электромагнитный клапан. Если его подключить к лампе заднего хода, то клапан будет открываться только при включенной задней передаче.

    Установка электромагнитного клапана для омывателя камеры заднего вида

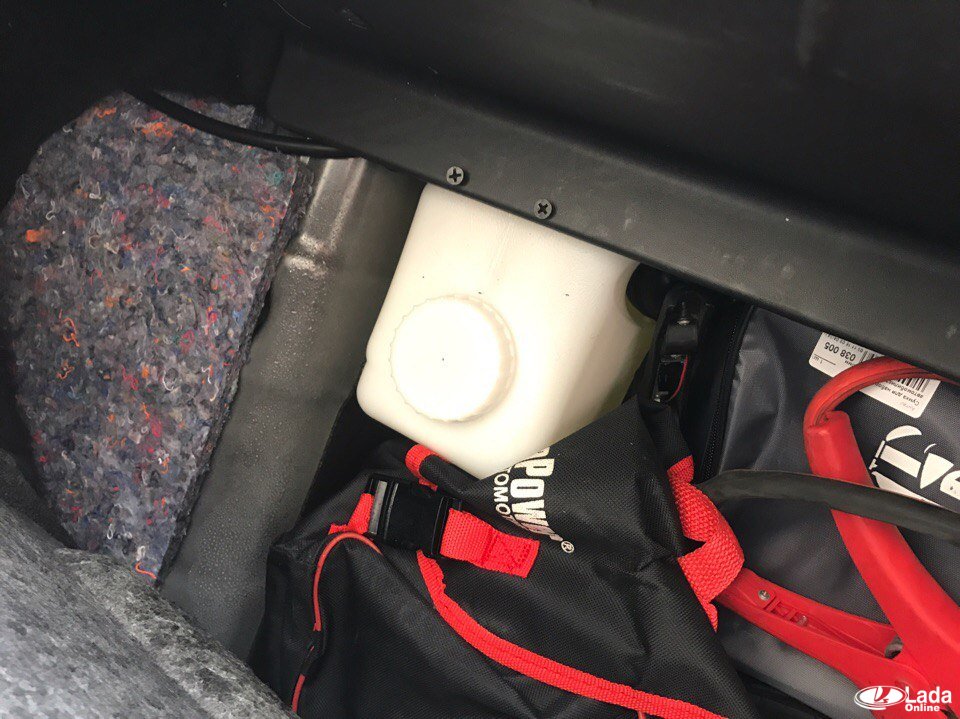

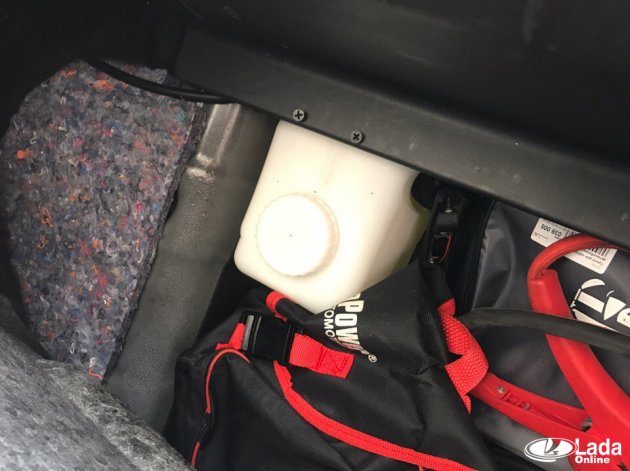

    Для седана инструкцию немного усложняется тем, что у этого типа кузова нет омывателя заднего стекла, поэтому придется тянуть шланг из моторного отсека в заднюю часть машины своими руками. Уложить его можно по краю под обивкой потолка или под пластиковыми накладками порогов.

    Lada Vesta SW Cross

    Пример установки омывателя камеры заднего хода на Lada Vesta SW CrossПример установки омывателя камеры заднего хода на Lada Vesta SW CrossПример установки омывателя камеры заднего хода на Lada Vesta SW Cross

    Lada XRAY

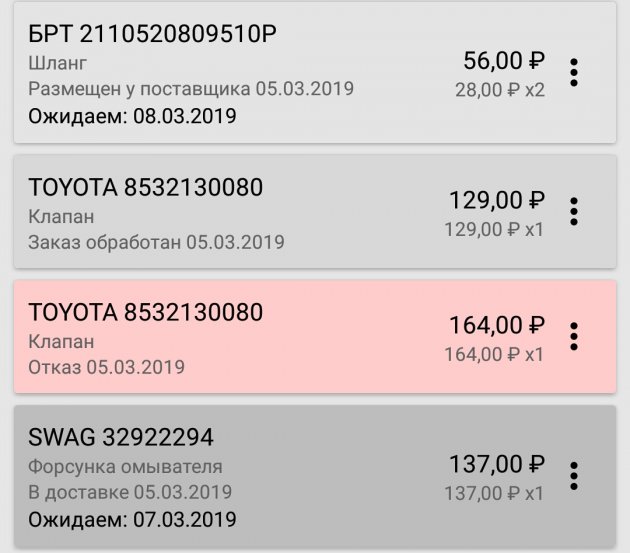

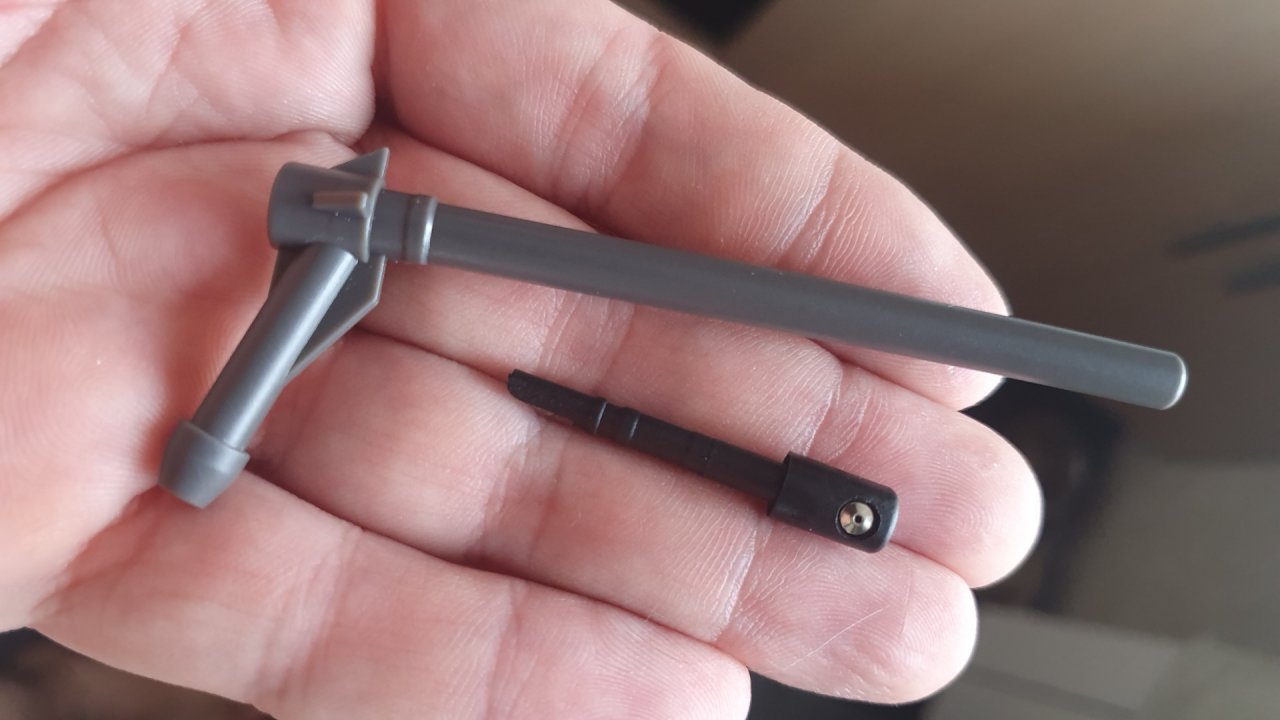

    Потребуется: жиклёр карбюратора ОЗОН, тройник, хомуты-стяжки нейлоновые, шланг силиконовый 1,5 м, два клапана от Тойоты (чтобы не было задержки в подаче воды, артикул: 85321-26020).

    жиклёр карбюратора ОЗОНшлангтройник

    Порядок действий:

    1. Снять обшивку пятой двери.
    2. Отсоединить разъёмы с фонарей подсветки номера и открутить 4 гайки ключом «на 10».
    3. Снять саблю (накладка на крышке багажника), которая приклеена на 2-х сторонний скотч (используем фен).

    Снять обшивку пятой двери.Отсоединить разъёмы с фонарей подсветки номера и открутить 4 гайкиСнять саблю (накладка на крышке багажника)

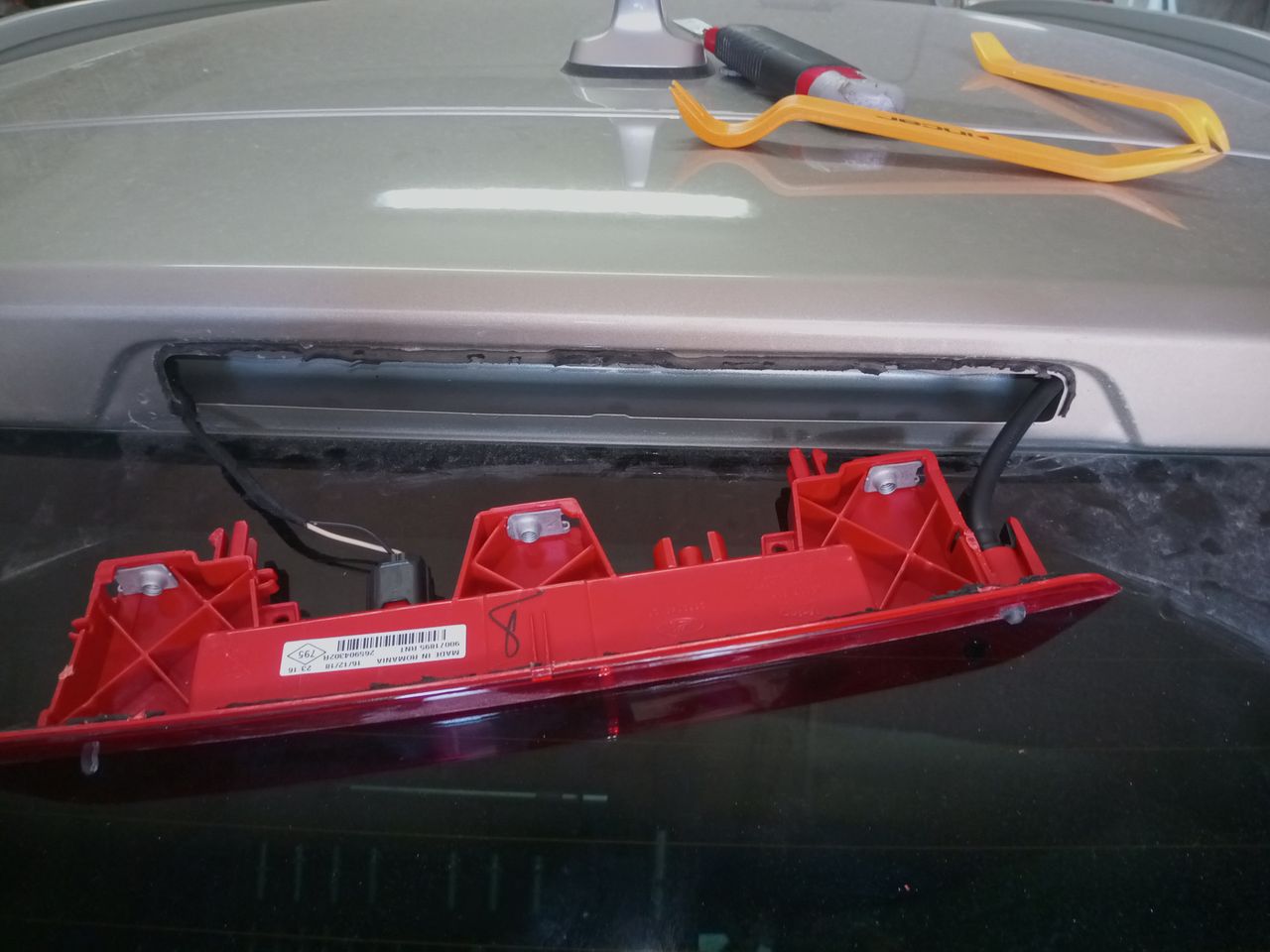

    1. Снять стоп-сигнал (тоже на двухстороннем скотче) и выщелкиваем жиклёр и фишку стоп-сигнала.
    2. Снять камеру с сабли.

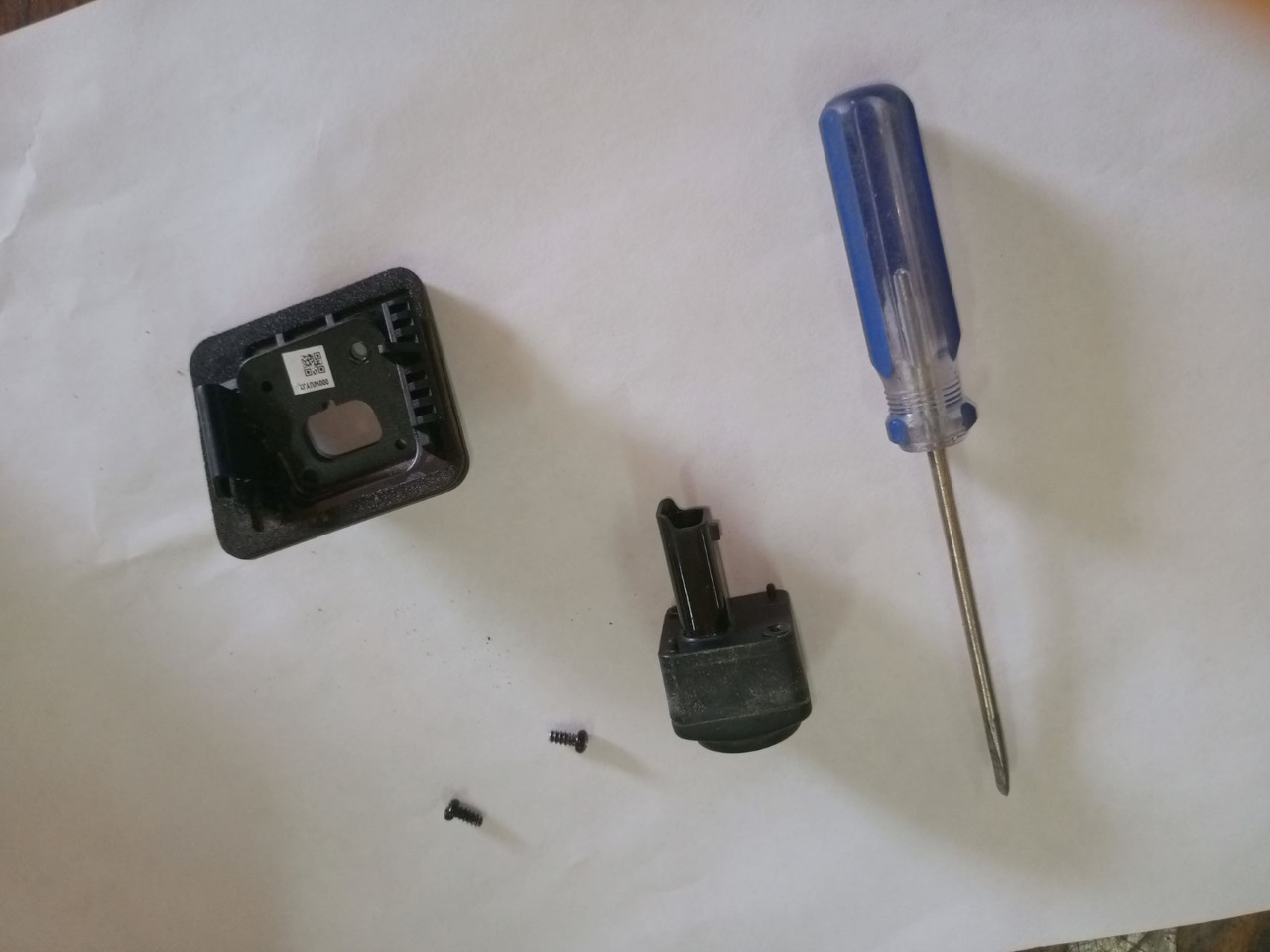

    3. Вывернуть 2 винта и вытащить камеру с корпуса.

    Снять стоп-сигналСнять камеру с саблиВывернуть 2 винта и вытащить камеру с корпуса

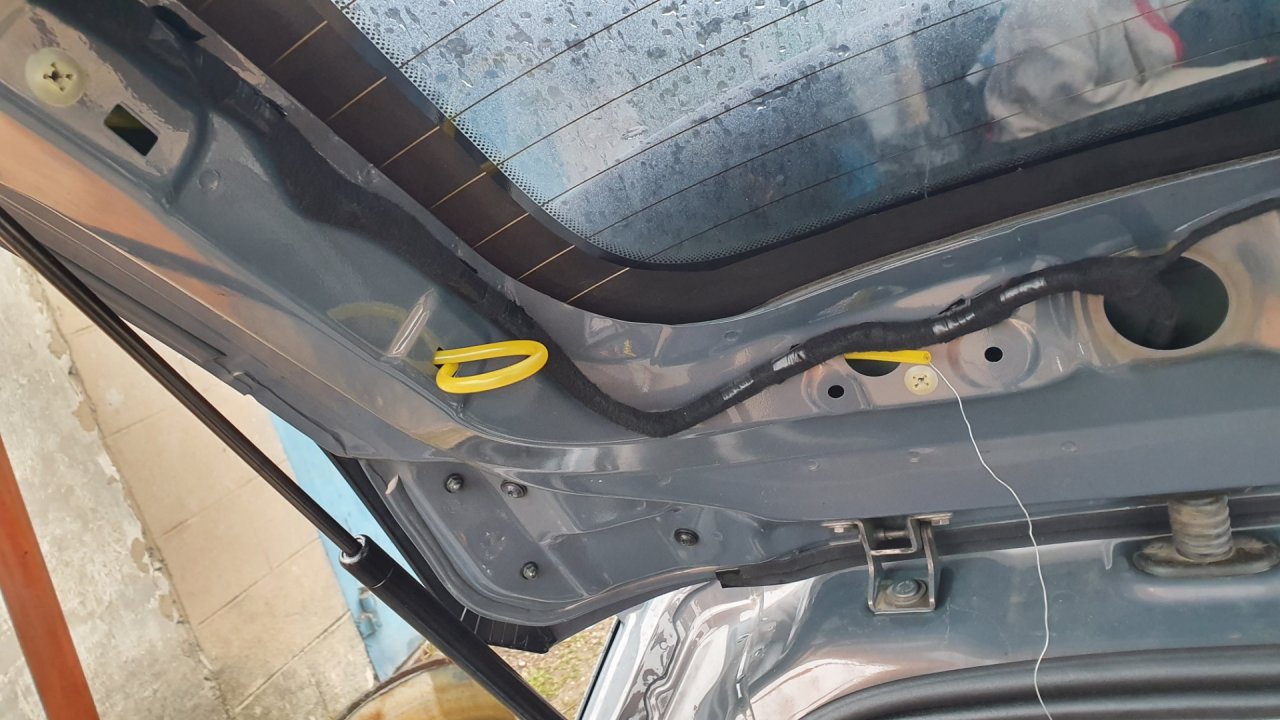

    1. Прокладываем шланг с установленным клапаном от Toyota, сняв резинку с шины обогрева стекла.

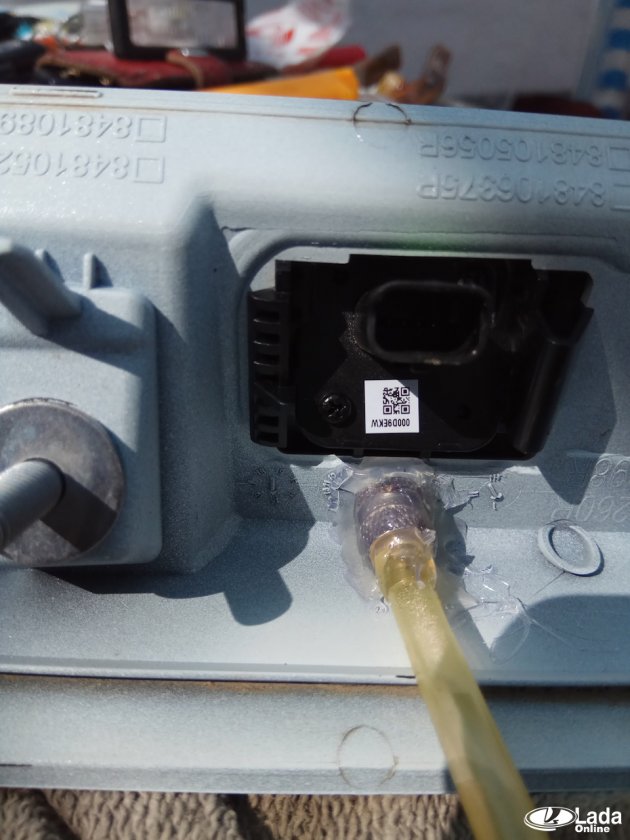

    2. Делаем отверстие в корпусе камеры.
    3. Устанавливаем жиклер. Обкусываем нижнюю короткую трубку, чтобы жиклёр не выдавило и паяем, плющим (перед этим обрезаем кончик, т.к. он обжат под маленькое отверстие). Не забываем вытащить шарик из жиклёра пассажами.

    Прокладываем шланг, сняв резинку с шины обогрева стеклаДелаем отверстие в корпусе камерыУстанавливаем жиклер

    1. Собираем камеру.
    2. Заливаем отверстие с жиклером термоклеем.
    3. Устанавливаем камеру заднего вида вместе с жиклером в саблю.

    Собираем камеруЗаливаем отверстие с жиклером термоклеемУстанавливаем камеру заднего вида вместе с жиклером в саблю

    Результат работы омывателя камеры на видео:

    Совет. Если вы владелец универсала и еще не устанавливали камеру заднего вида, тогда рекомендуем разместить ее на потолке внутри салона прямо возле заднего стекла. Тогда не будет необходимости очищать ее от грязи в дождливую погоду. Также упростить парковку поможет парктроник, который менее зависим от грязной погоды.

    Другие примеры установки омывателя для камеры заднего вида вы найдете в комментариях.

    Напомним, улучшить очистку ветрового стекла можно при помощи замены струйных форсунок на веерные.

    Фото: Valeron-V, SiniyDiplomat и biglayner62

    Ключевые слова: багажник lada xray | багажник лада веста | багажник лада ларгус | багажник лада гранта | багажник лада приора | багажник лада калина | багажник нива | безопасность lada xray | безопасность лада веста | безопасность лада ларгус | безопасность лада гранта | безопасность лада приора | безопасность лада калина | безопасность нива | аксессуары lada xray | аксессуары лада веста | аксессуары лада ларгус | аксессуары лада гранта | аксессуары лада приора | аксессуары лада калина | аксессуары нива | универсальная статья

    3
    нравится
    0
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Установить омыватель камеры заднего вида своими руками


    Похожие материалы
  • Обзор автоматической защиты камеры заднего вида для Lada Vesta
  • Можно ли подключить штатную камеру заднего вида к видеорегистратору?
  • Установка камеры заднего вида на Lada Granta, Priora и Kalina

  • Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

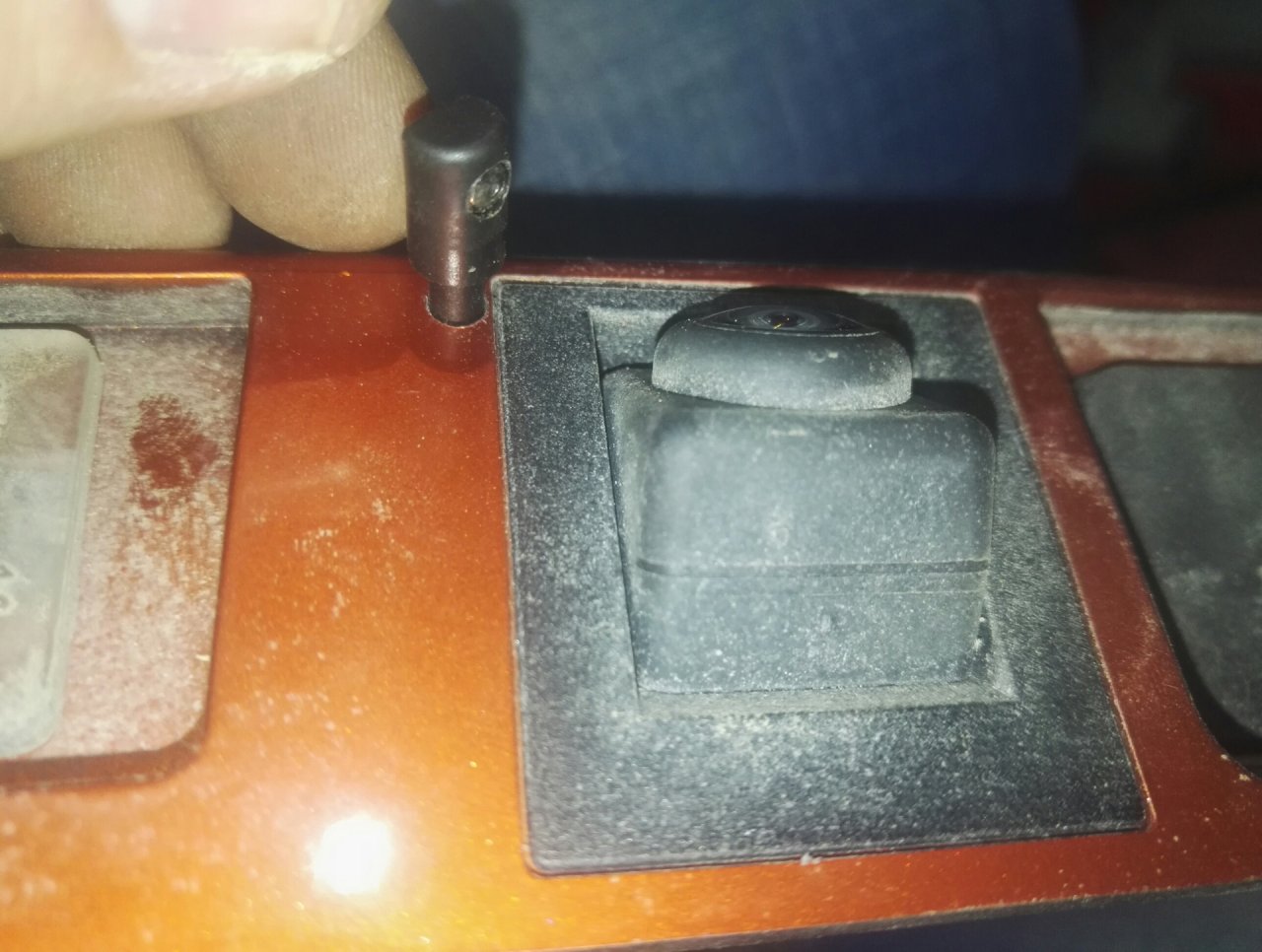

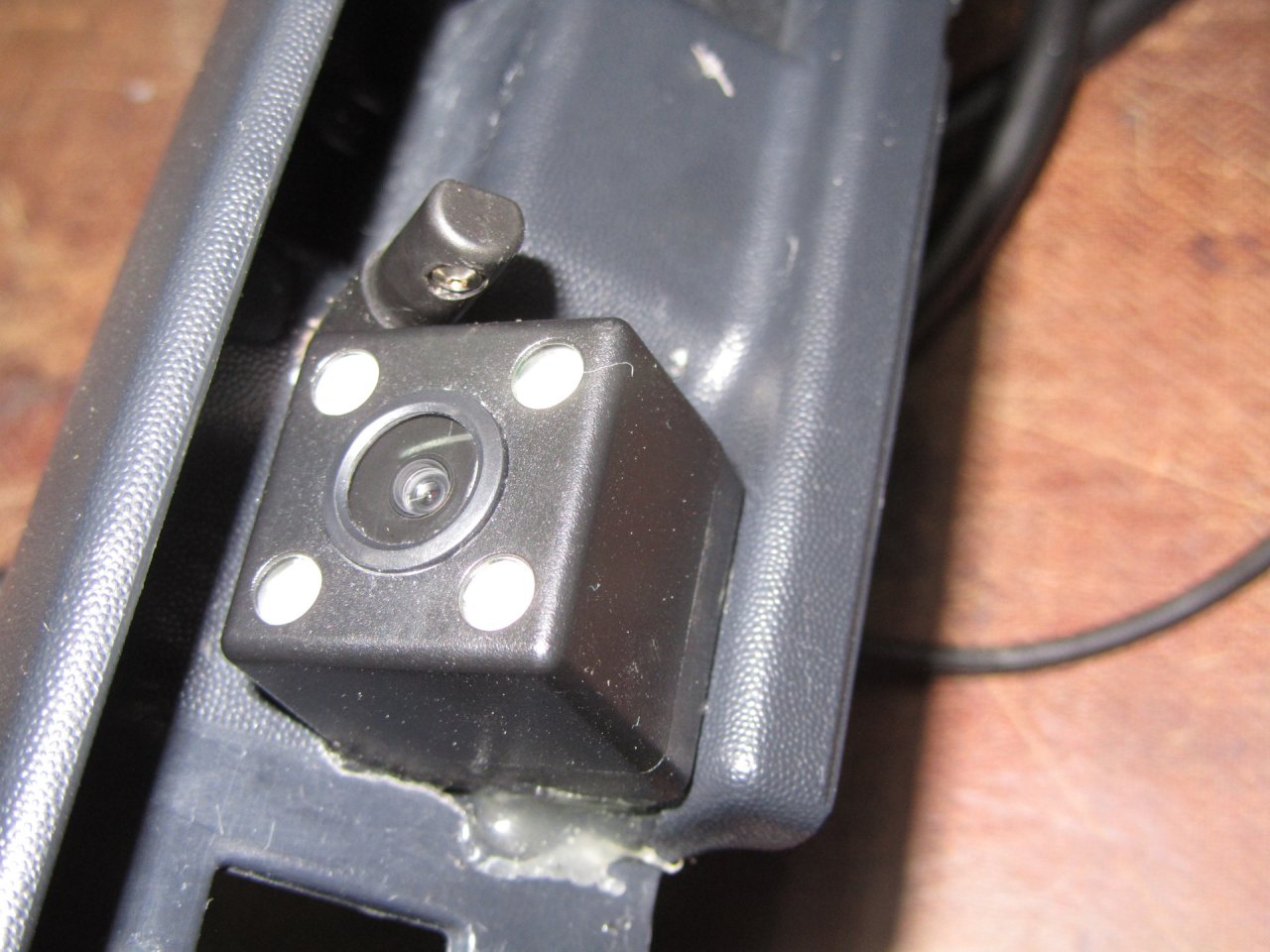

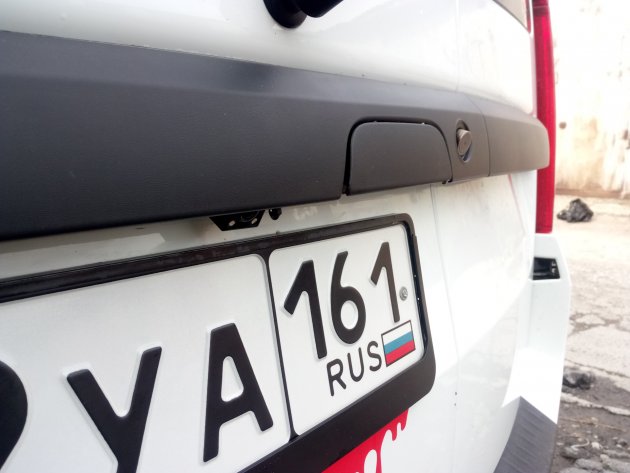

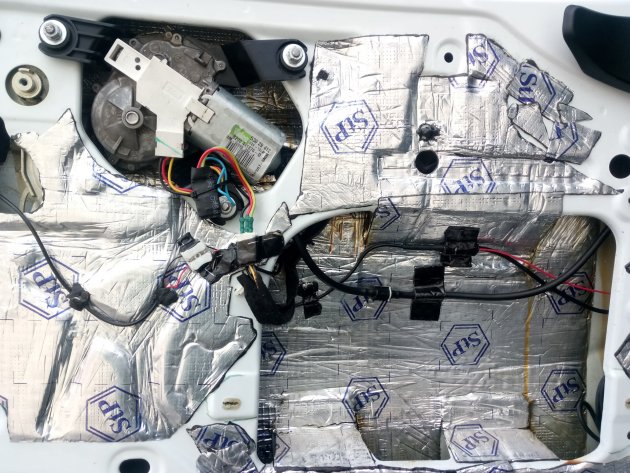

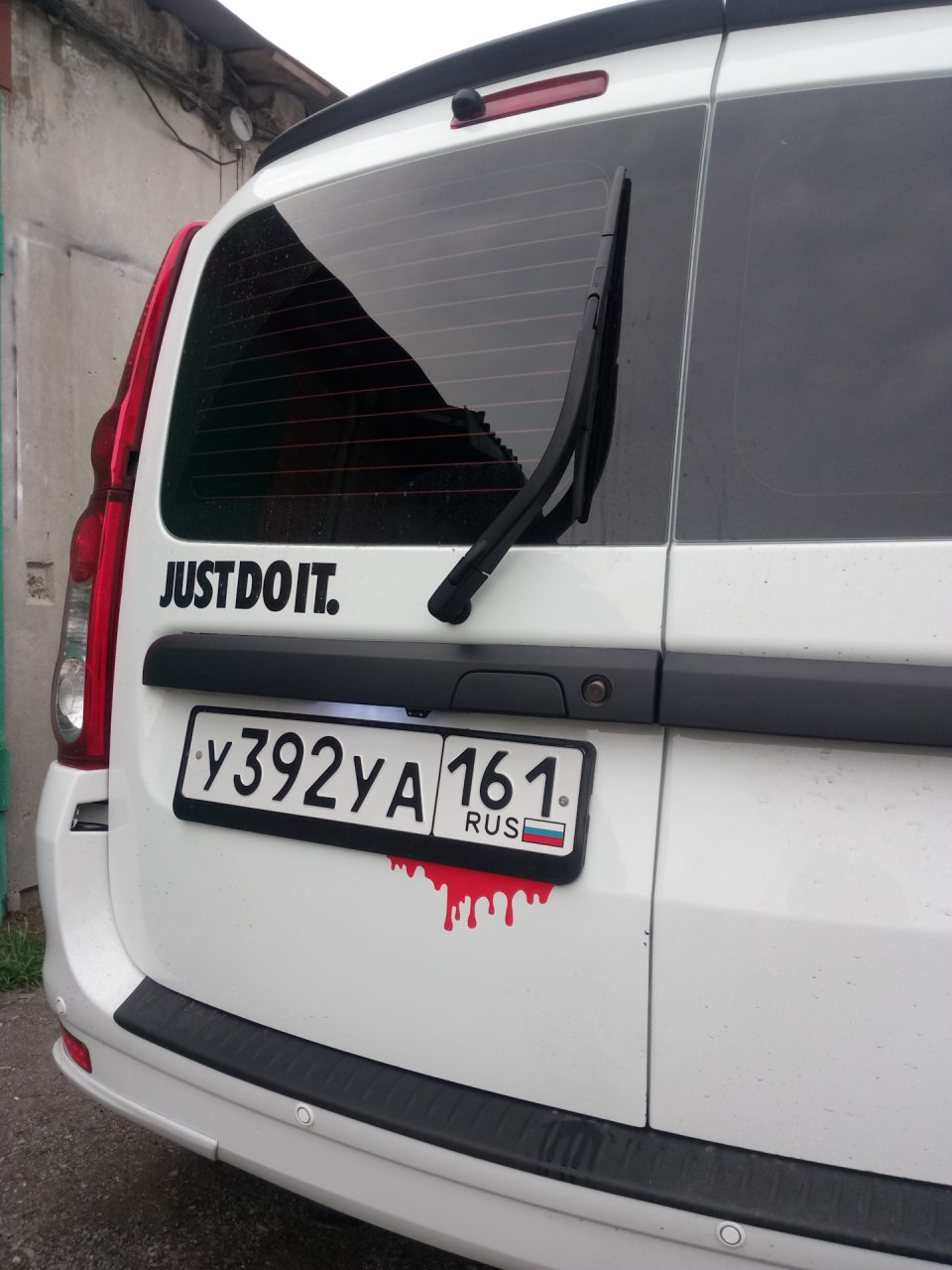

    1. Пример установки омывателя задней камеры на Ларгусе:
      купил Тройник, обратный клапан, шланг (чёрный силиконовый).

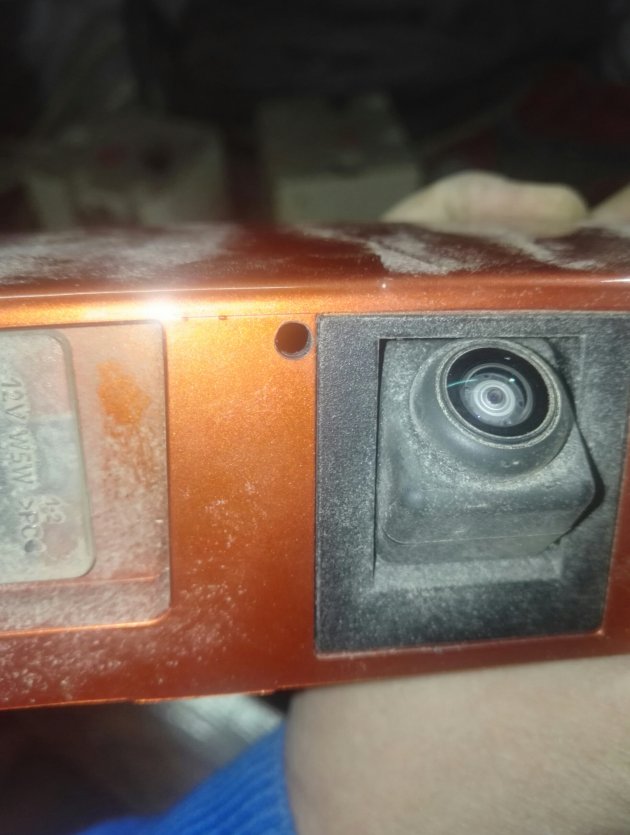

      Просверлил сверлом на 7мм.(с учётом толщины подающего шланга) отверстие рядом с камерой. Выбор места очень важен, необходимо что-бы форсунка не попадала в ракурс камеры и не была очень далеко, иначе давления насоса не хватит что-бы сбить грязь с камеры.

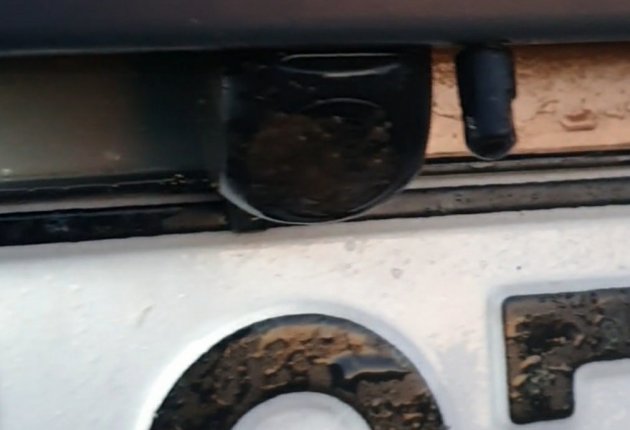

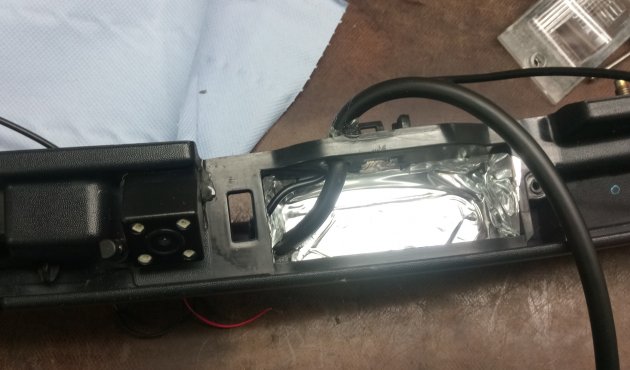

      Провод камеры и шланг её омывателя протягивал через фонарь подсветки нормера, в технологическое отверстие иначе пришлось бы сверлить кузов. Закреплял всё на термоклей.

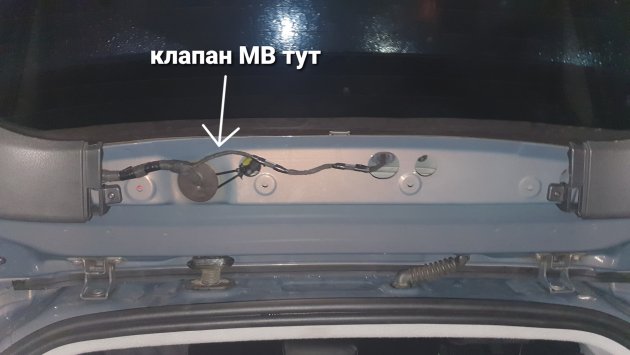

      Тройник врезал сразу после резиновой гофры. Как потом при проверке оказалось он потёк, и все соединения были так же загерметизированны термоклеем. Обратный клапан от "Тойоты" стоит перед форсункой.






      https://www.drive2.ru/l/529910454714107144/
      Ответить
    2. Пример установки омывателя камеры ЗХ на универсал Весту. В качестве форсунки - игла для накачивания мячей.

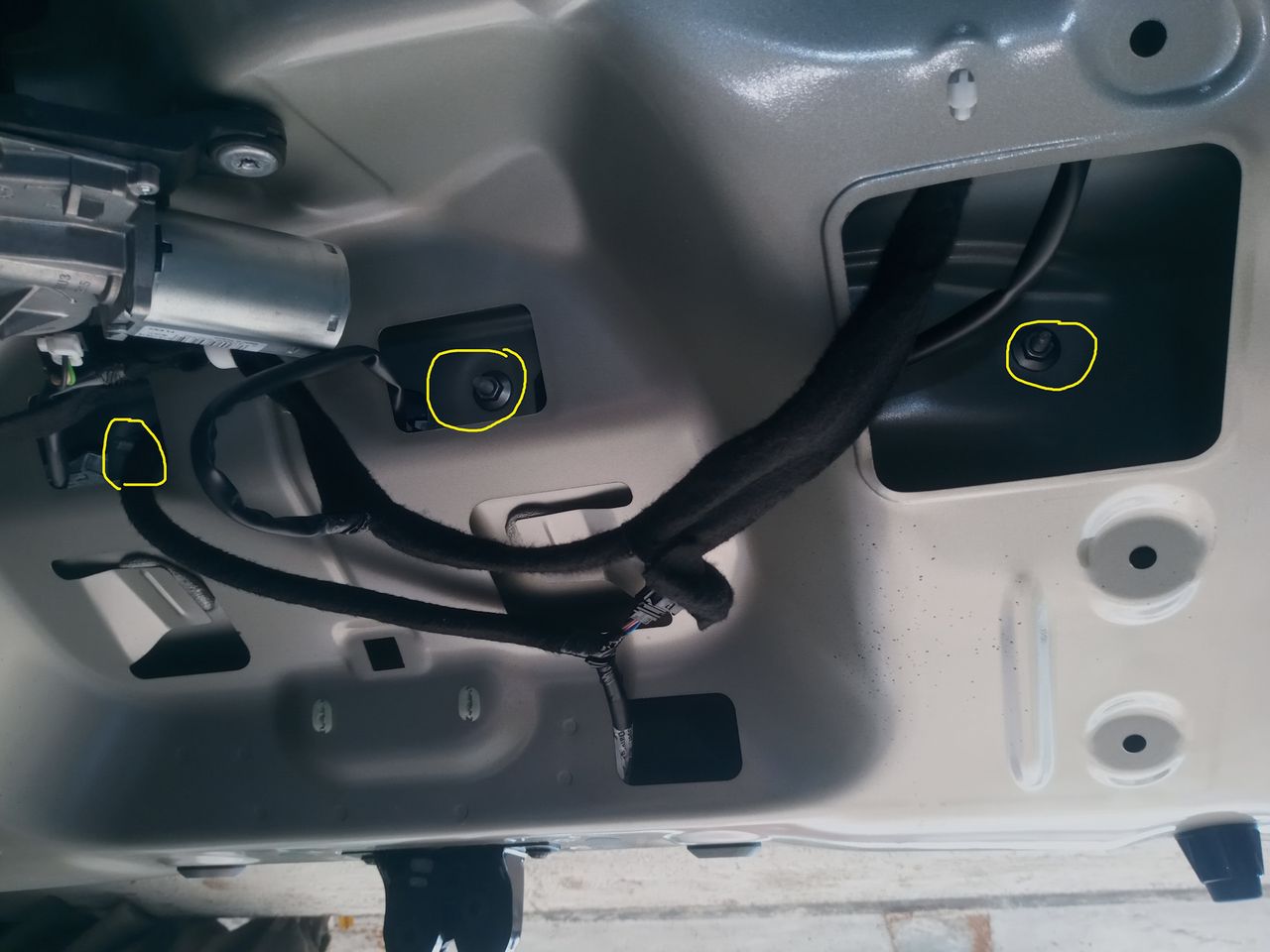

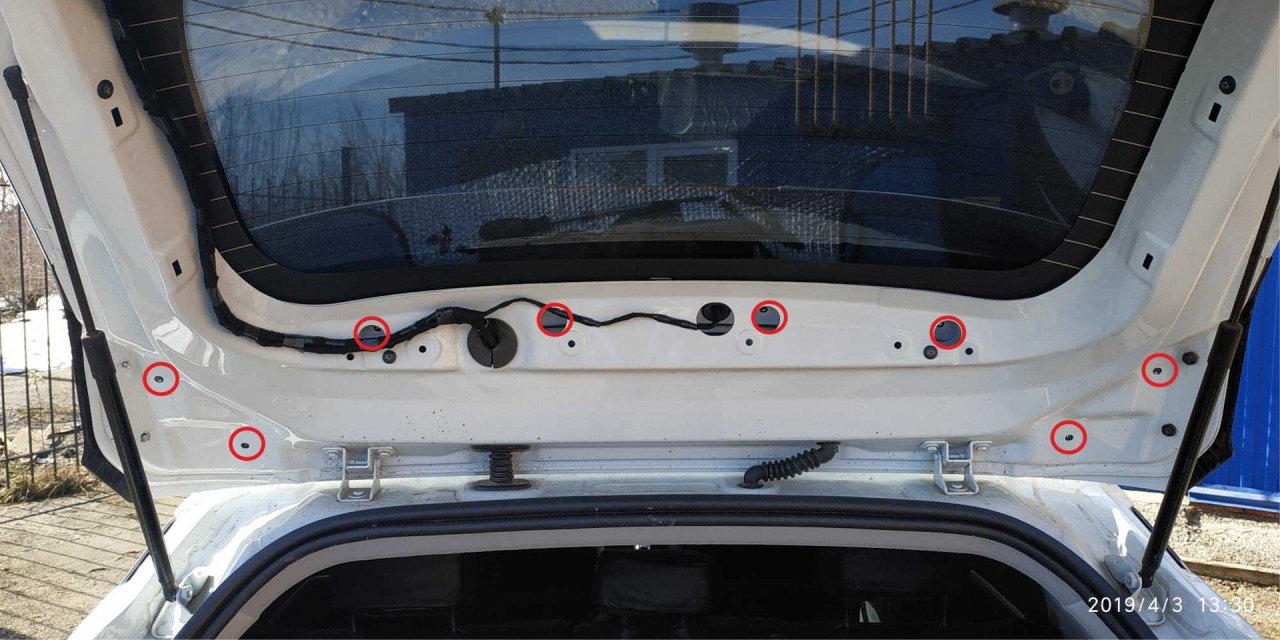

      Откручиваем 8 болтов:

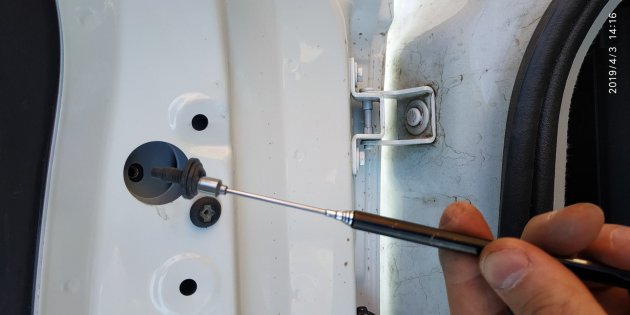

      Верхние 4 болта очень аккуратно нужно откручивать, чтобы не уронить внутрь, потом хрен достанешь, я пользовался вот таким магнитом для подстраховки:

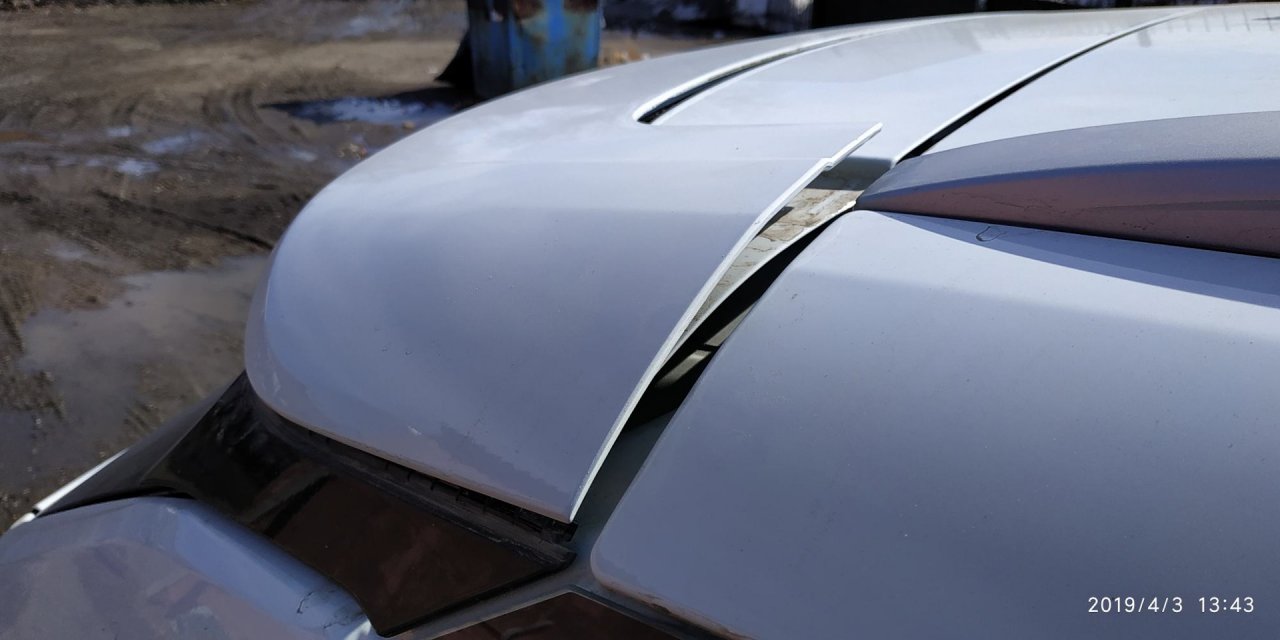

      Далее отщелкиваем верхнюю крышку, держится на 3х клипсах:

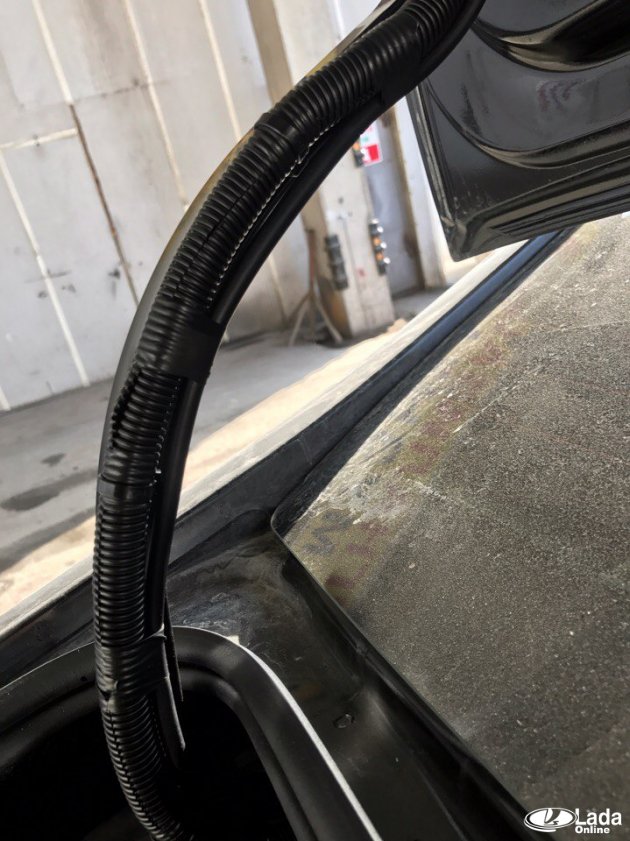

      Дальше придерживаем обязательно резинку на кузове пальцами и утапливаем трубку:

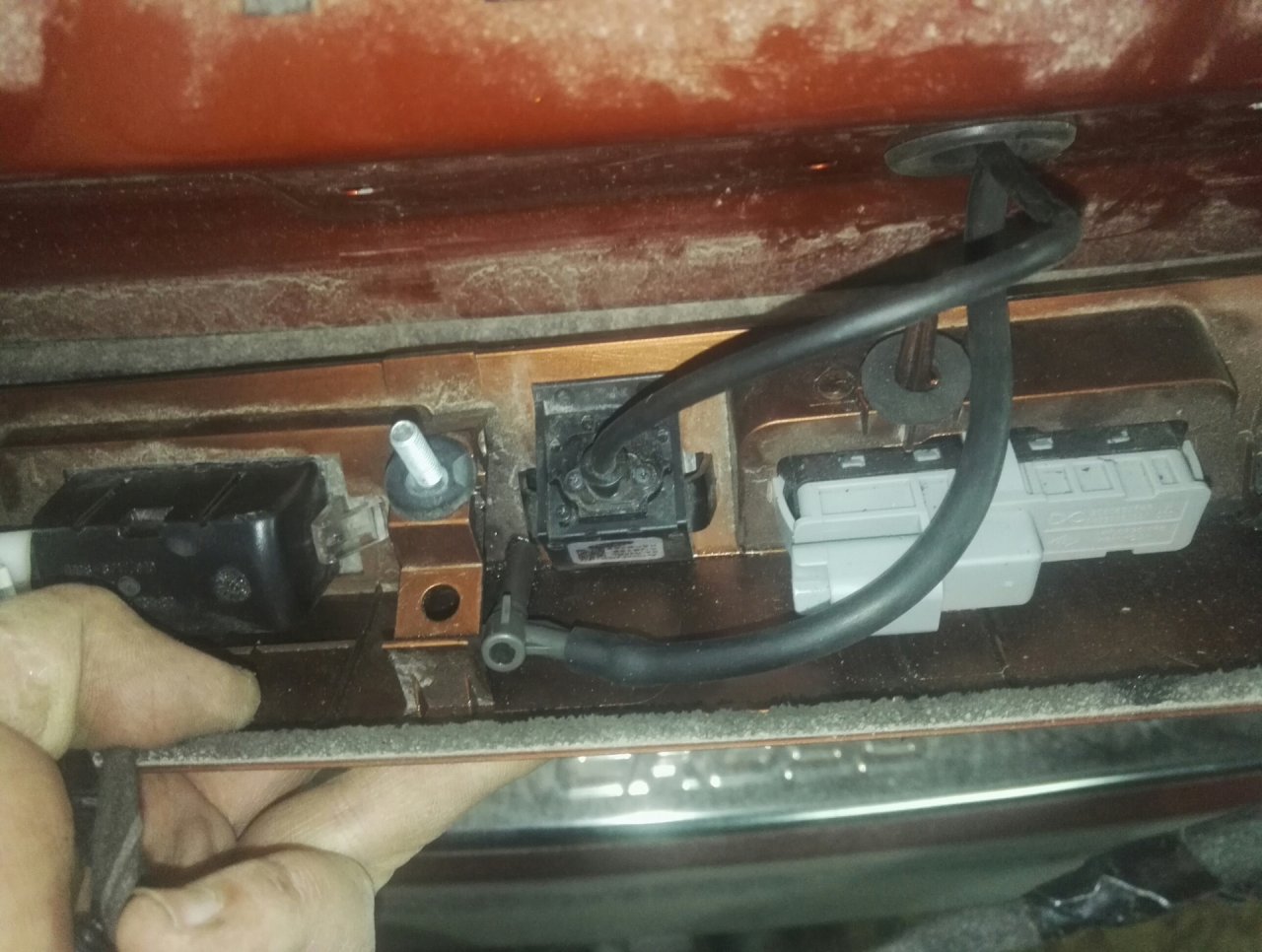

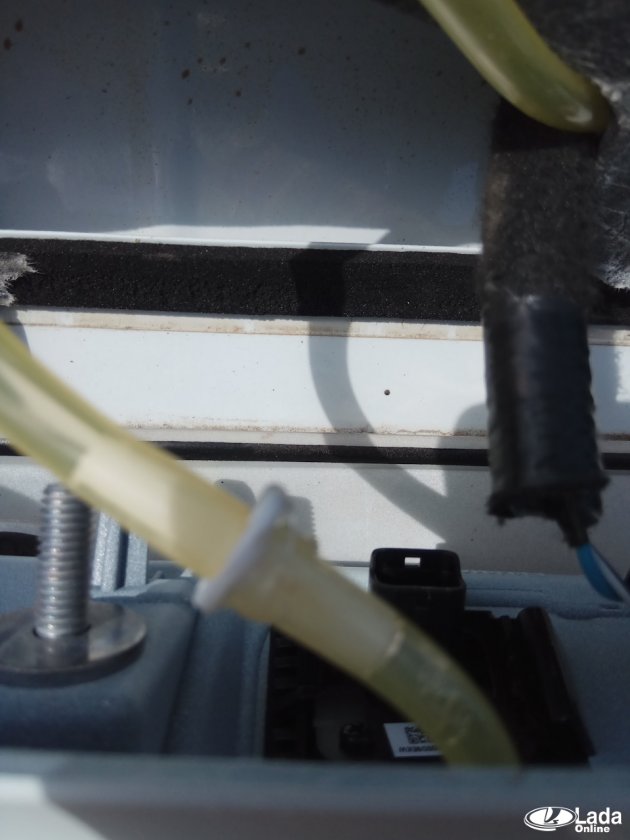

      Достаем каким-нибудь крючком трубку, ставим тройник

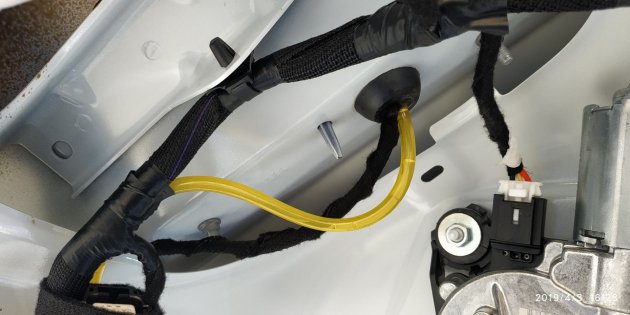

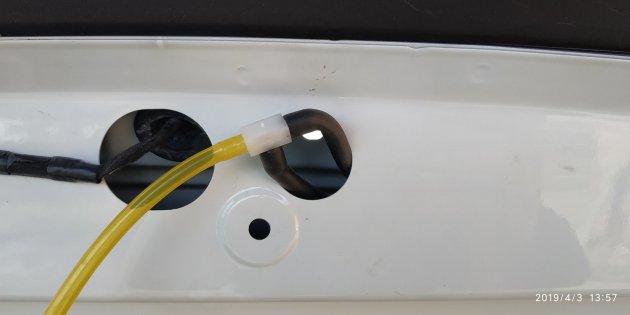

      Прокладываем трубку

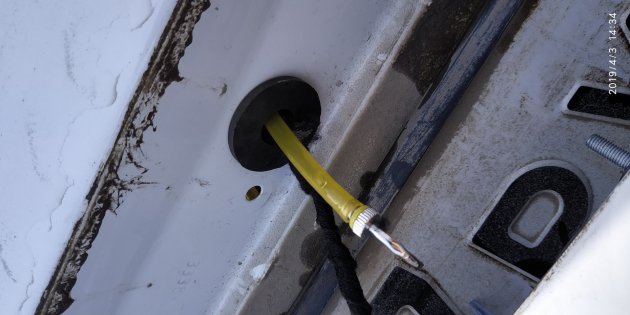

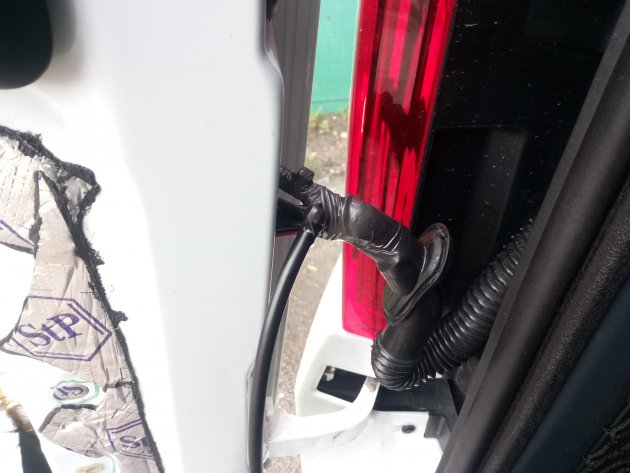

      Дальше через штатную резинку вместе с кабелем камеры протягиваем трубку к камере

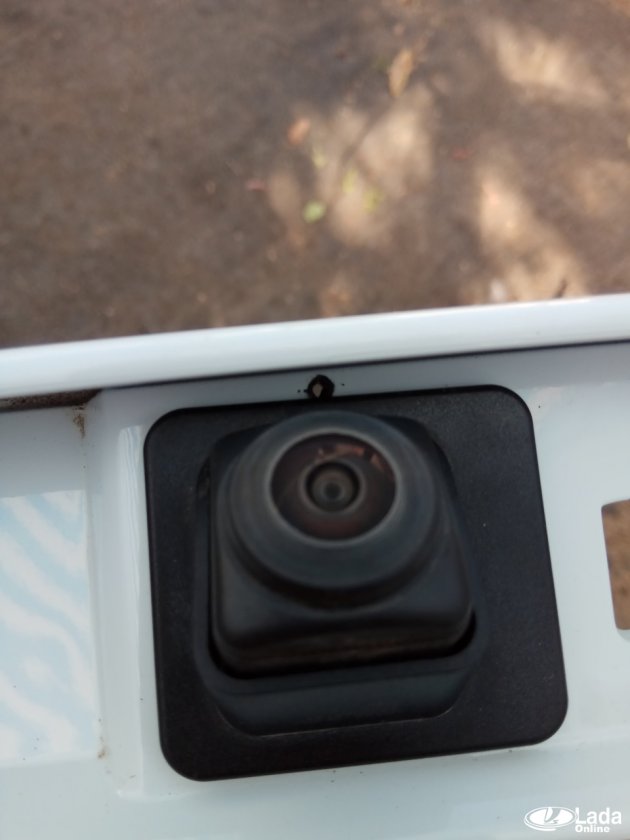

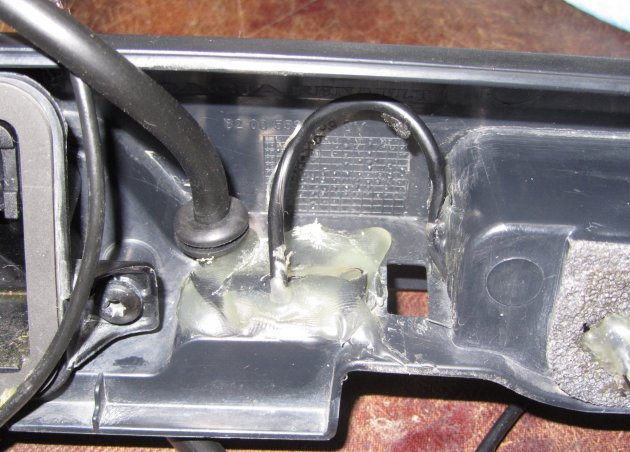

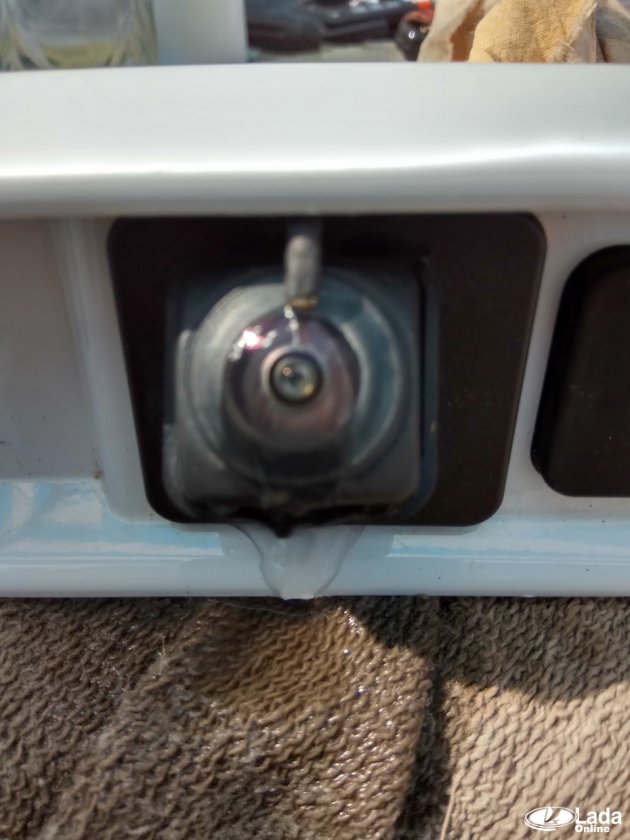

      поставили иглу вот сюда, предварительно ее согнув немного и немного обмазал термоклеем. С обратной стороны залил термоклеем.

      https://www.drive2.ru/l/527765307528315591/
      Ответить

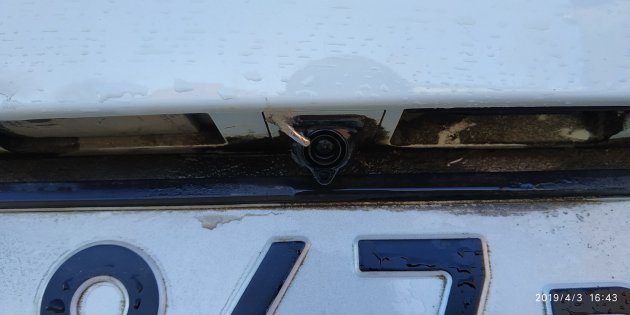

    3. Пример установки омывателя камеры на Vesta SW:





      https://www.drive2.ru/l/526337316801743488/
      Ответить

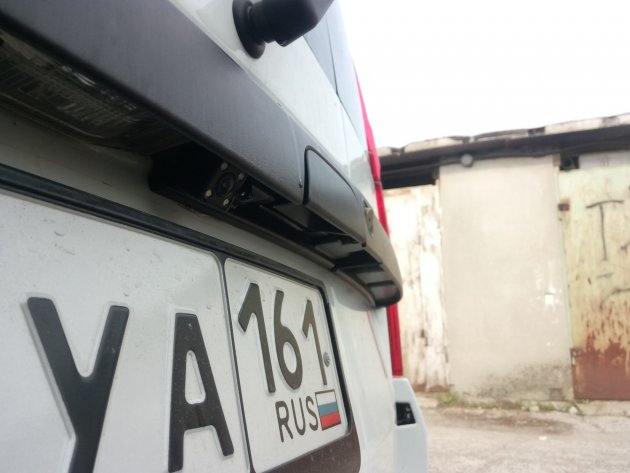

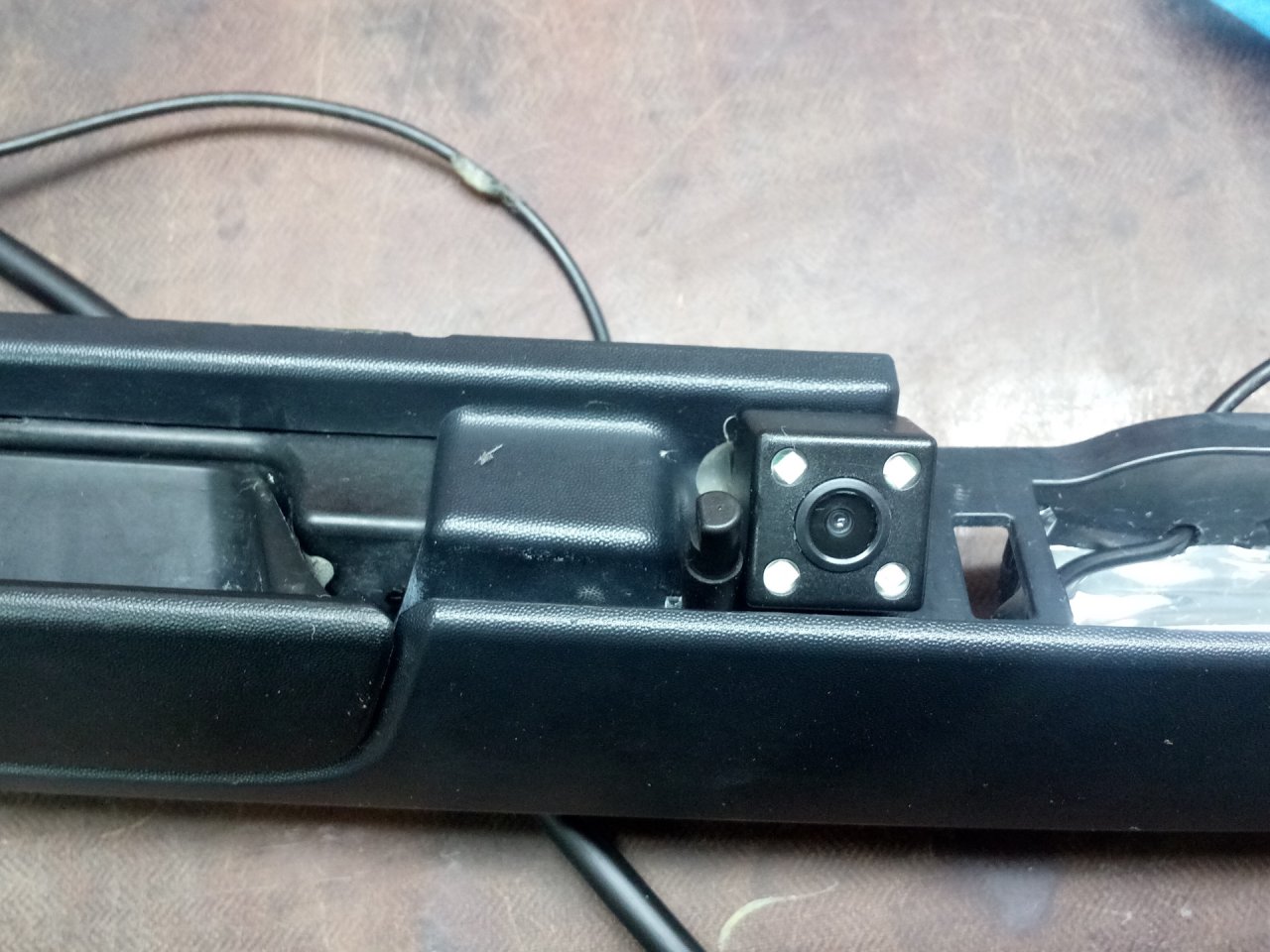

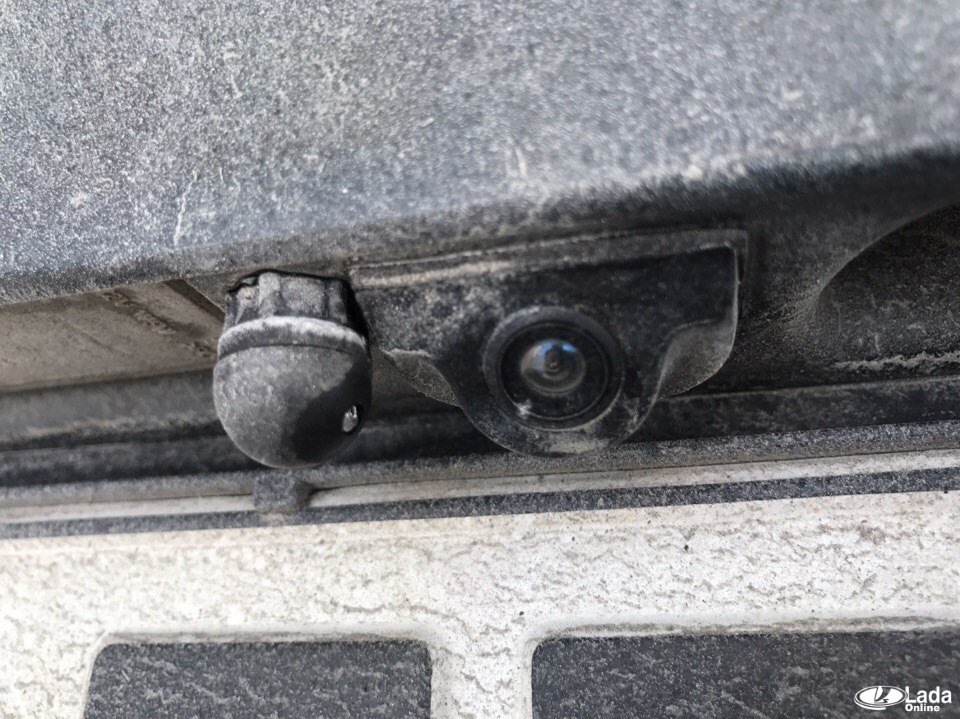

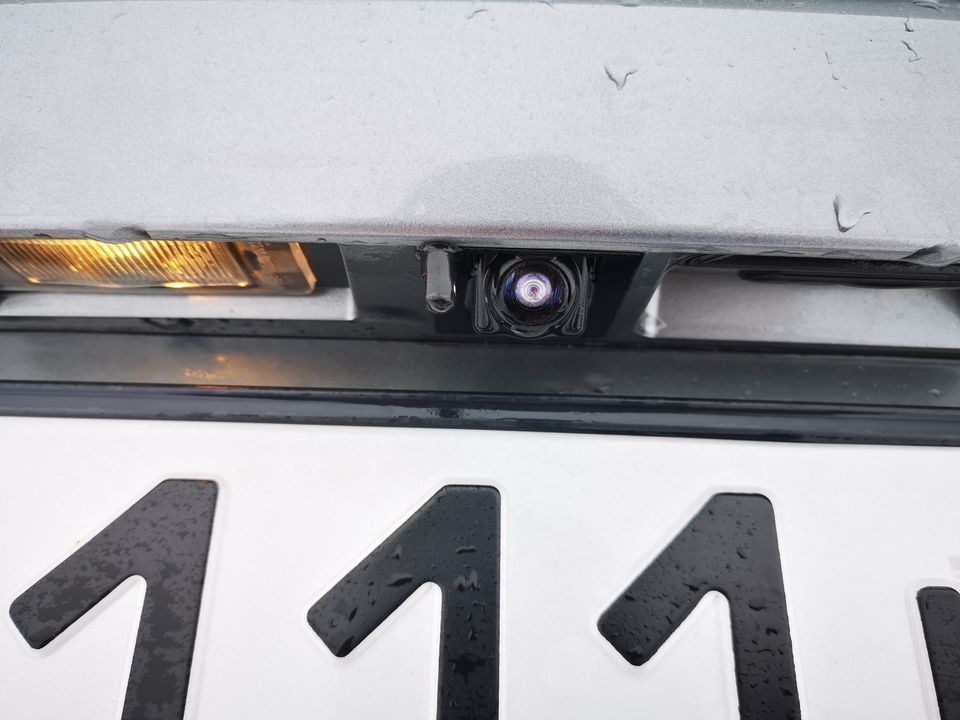

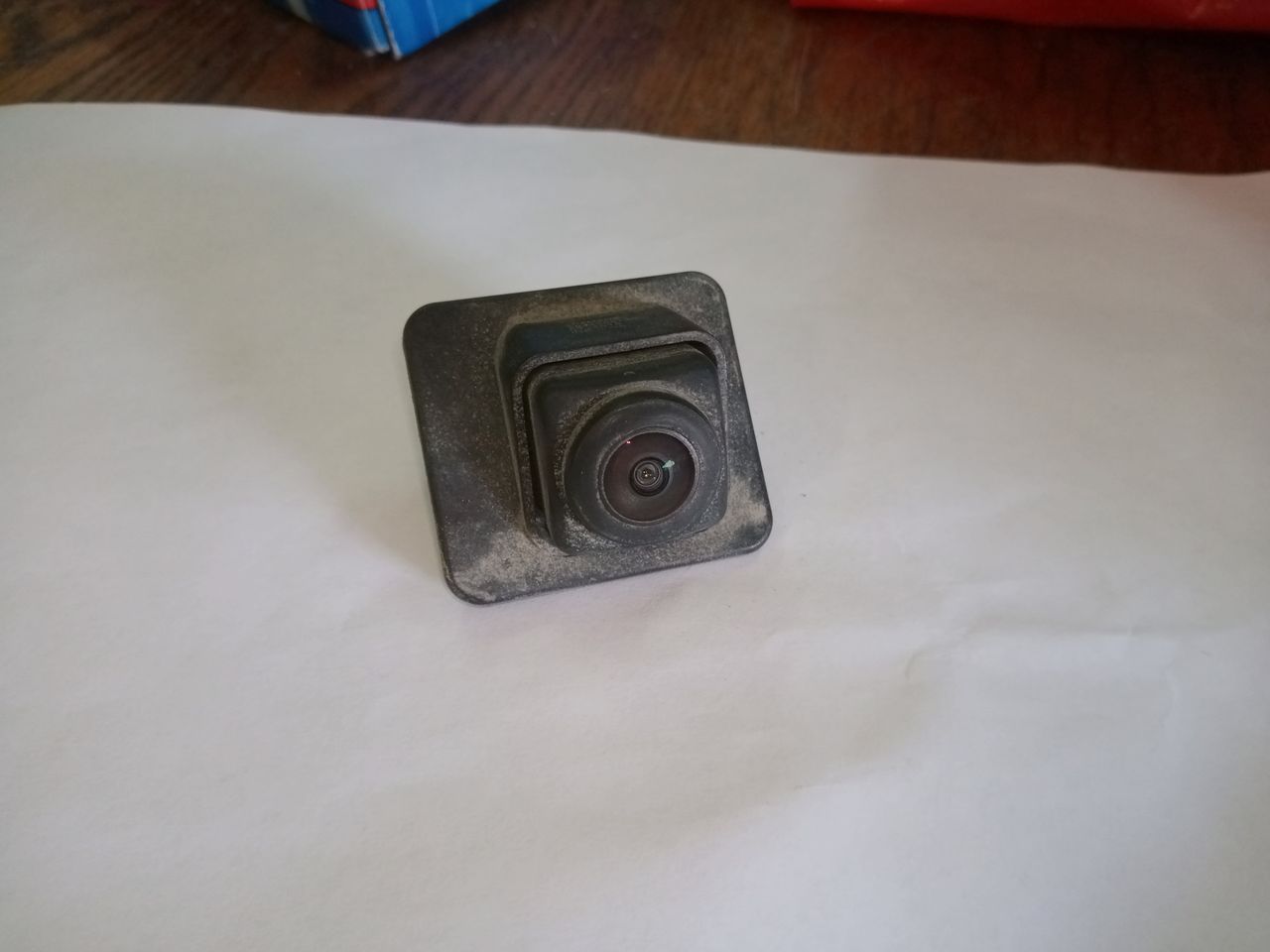

    4. Омыватель камеры заднего вида на Лада Веста (камера не штатная)



      Ответить

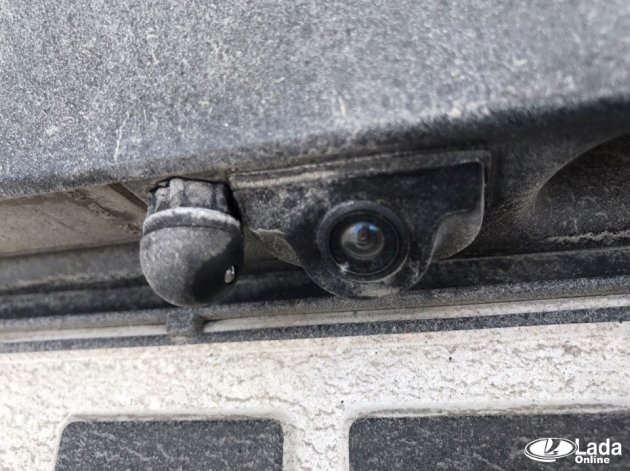

    5. Омыватель камеры заднего хода на Lada XRAY.

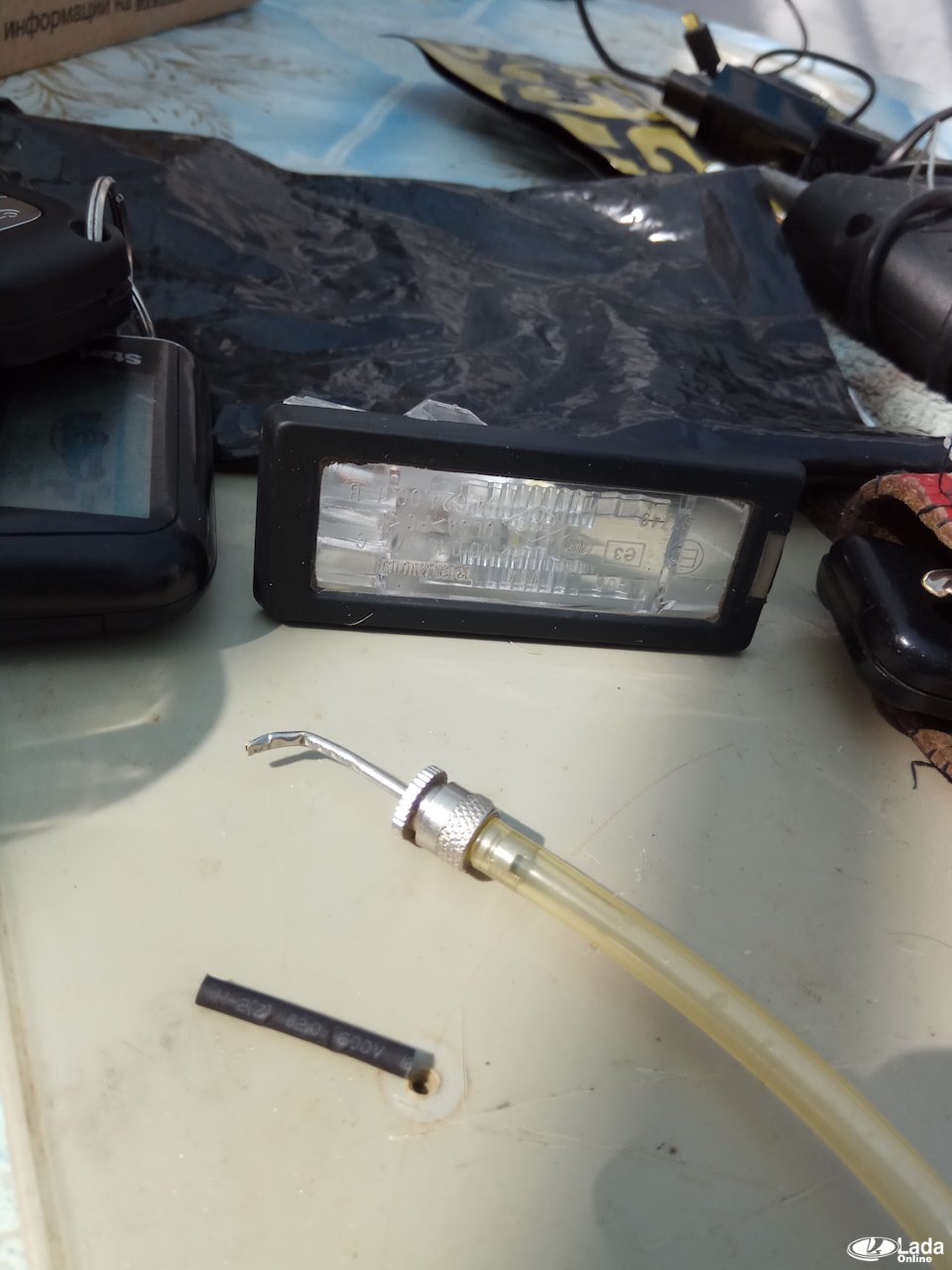

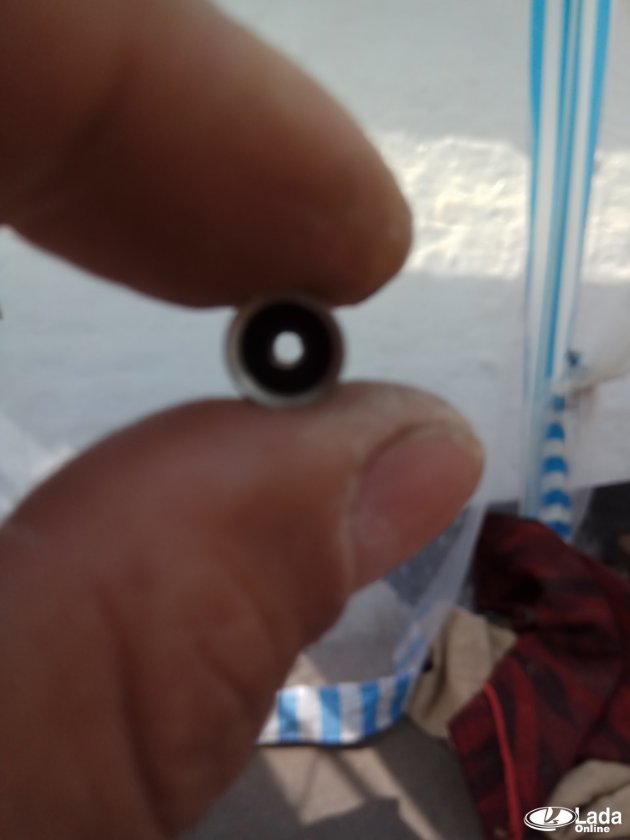

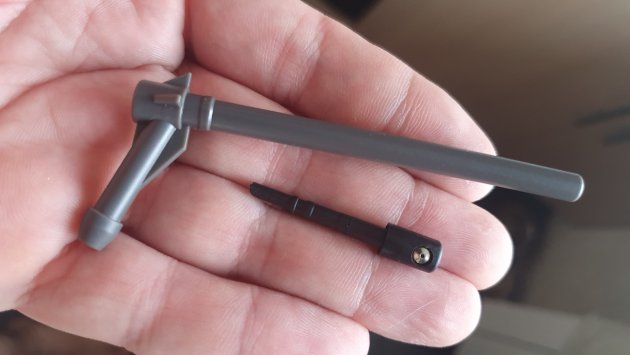

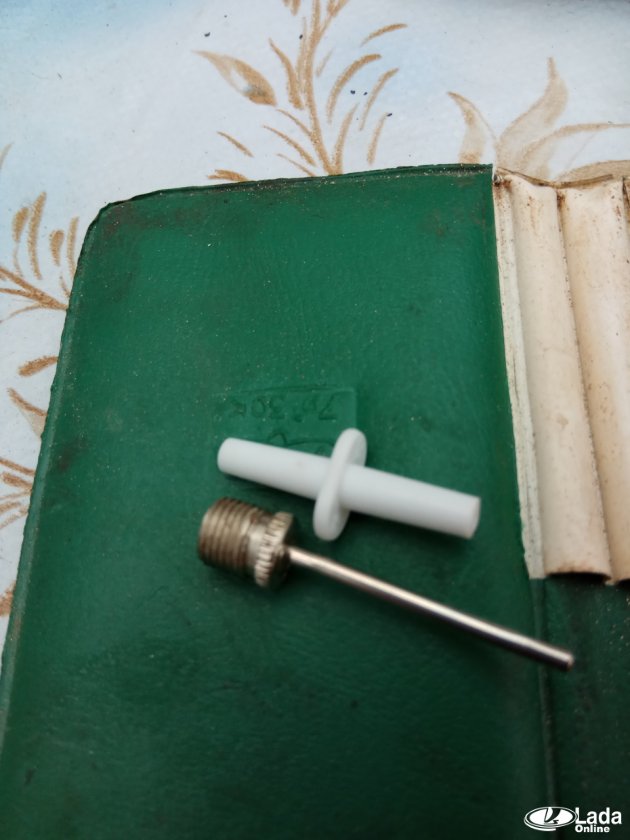

      Иголка для подкачки мячей (было две штуки, вот одну пустил в дело).от капельницы пригодился переходник.

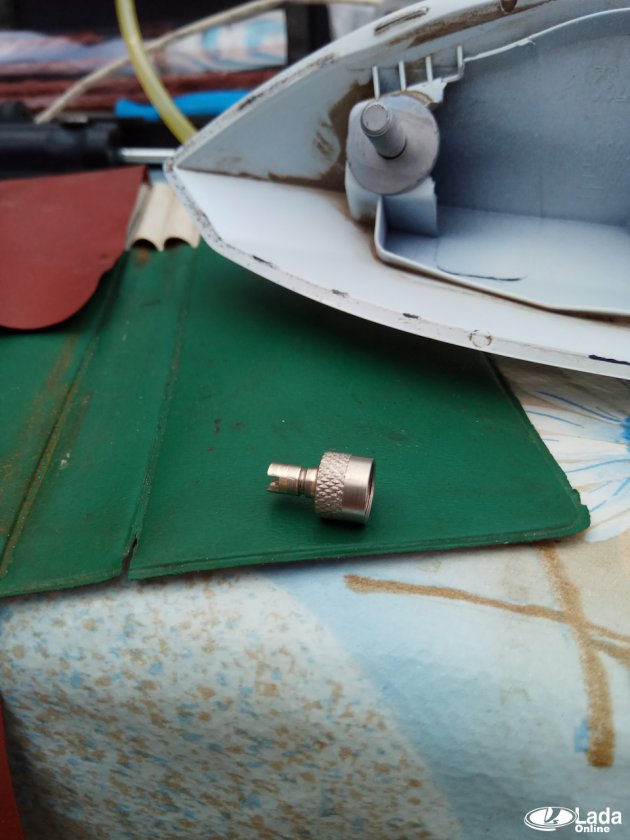

      Пригодился и колпачок от золотника.

      Сверлим дырочку

      Собираем, укорачиваем, загибаем и чуток приплюснем

      Прожигаем дырочку

      Подгоняем

      Пробуем помыть…и настроить высоту…

      Клеим пистолетом

      Переходник вставляем, вдруг нужно будет снимать накладку багажника…

      Тройник вырезаем в шланг над дверкой багажника(чтобы не снимать верхний стопарь(он приклеен двусторонним скотчем, прикручен и ещё защёлки).шланг пропускаем через заглушку и внутри дверки

      Собираем, предварительно завернув иголку в термоусадку

      https://www.drive2.ru/l/481437110214066342/
