Установка омывателя фар на Lada Vesta своими руками

04 ноября 2019 Лада.Онлайн 24 312 3

Lada Vesta не имеет штатного омывателя фар, однако дополнить автомобиль этой опцией вы можете самостоятельно. В статье представлена инструкция по установке струйного омывателя фар. Очистка стекла фары осуществляется при помощи мощной струи жидкости, подаваемой насосом высокого давления.

Автор доработки gogin43

Потребуется: омыватель фар (в данном случае использовался комплект СКИФ 12П, цены от 3000 рублей).

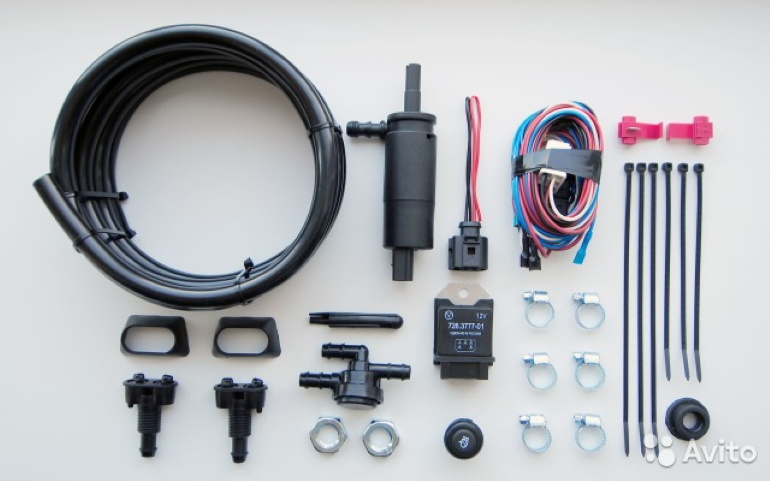

комплект омыватель фар СКИФ

Установка

Установка форсунок:

Снять передний бампер.

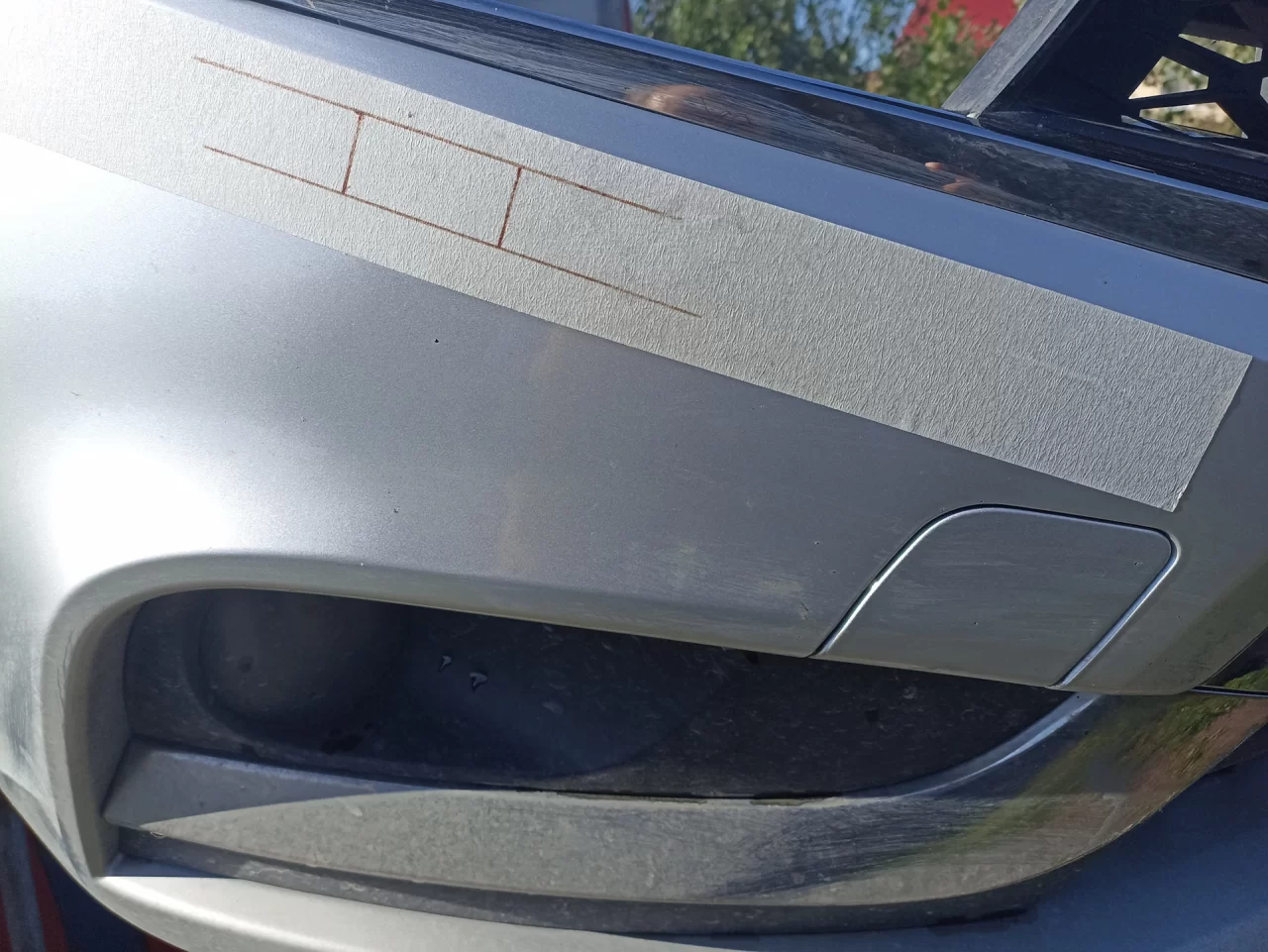

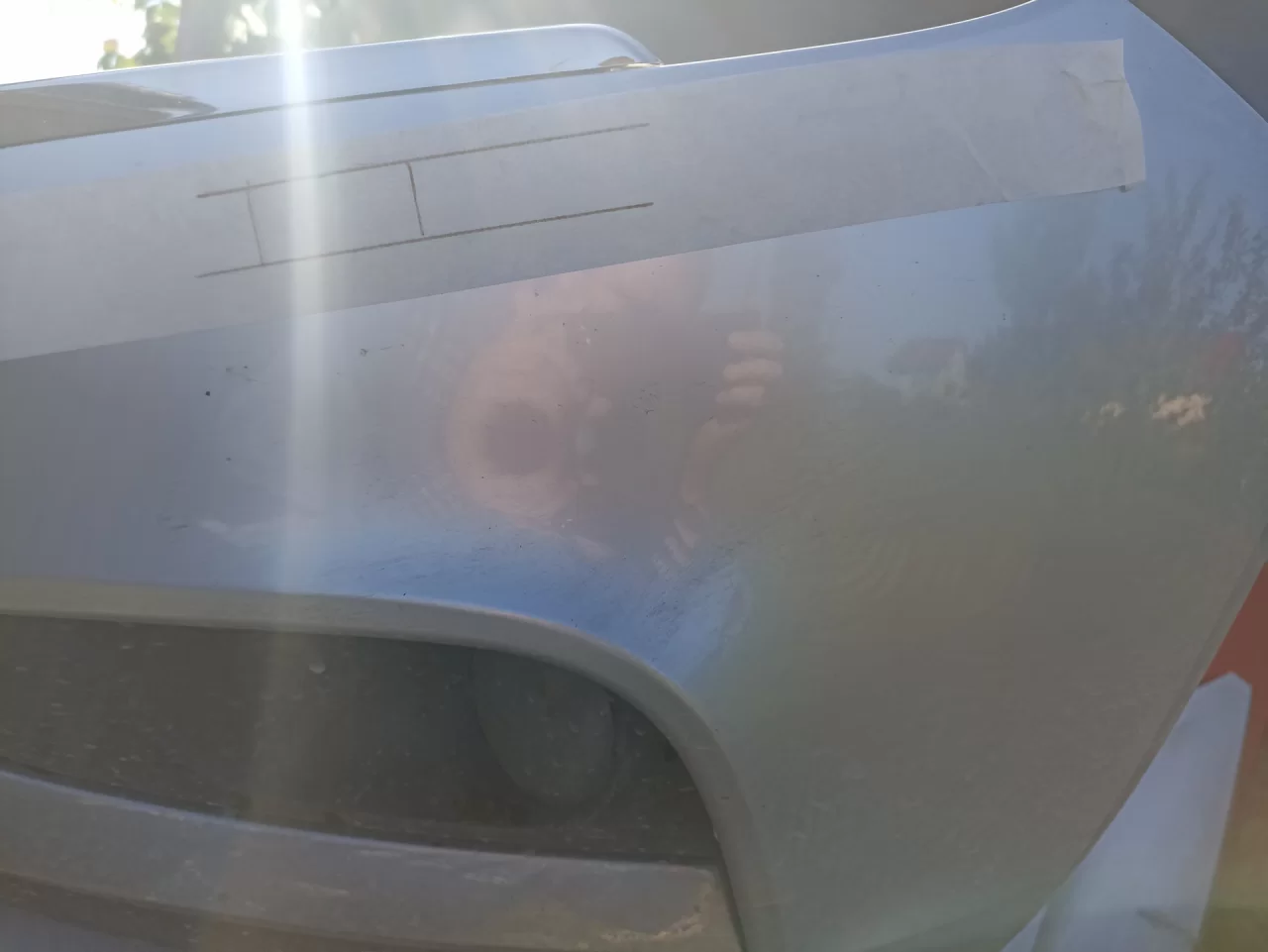

Отметить маркером места для сверления отверстий для установки жиклеров.

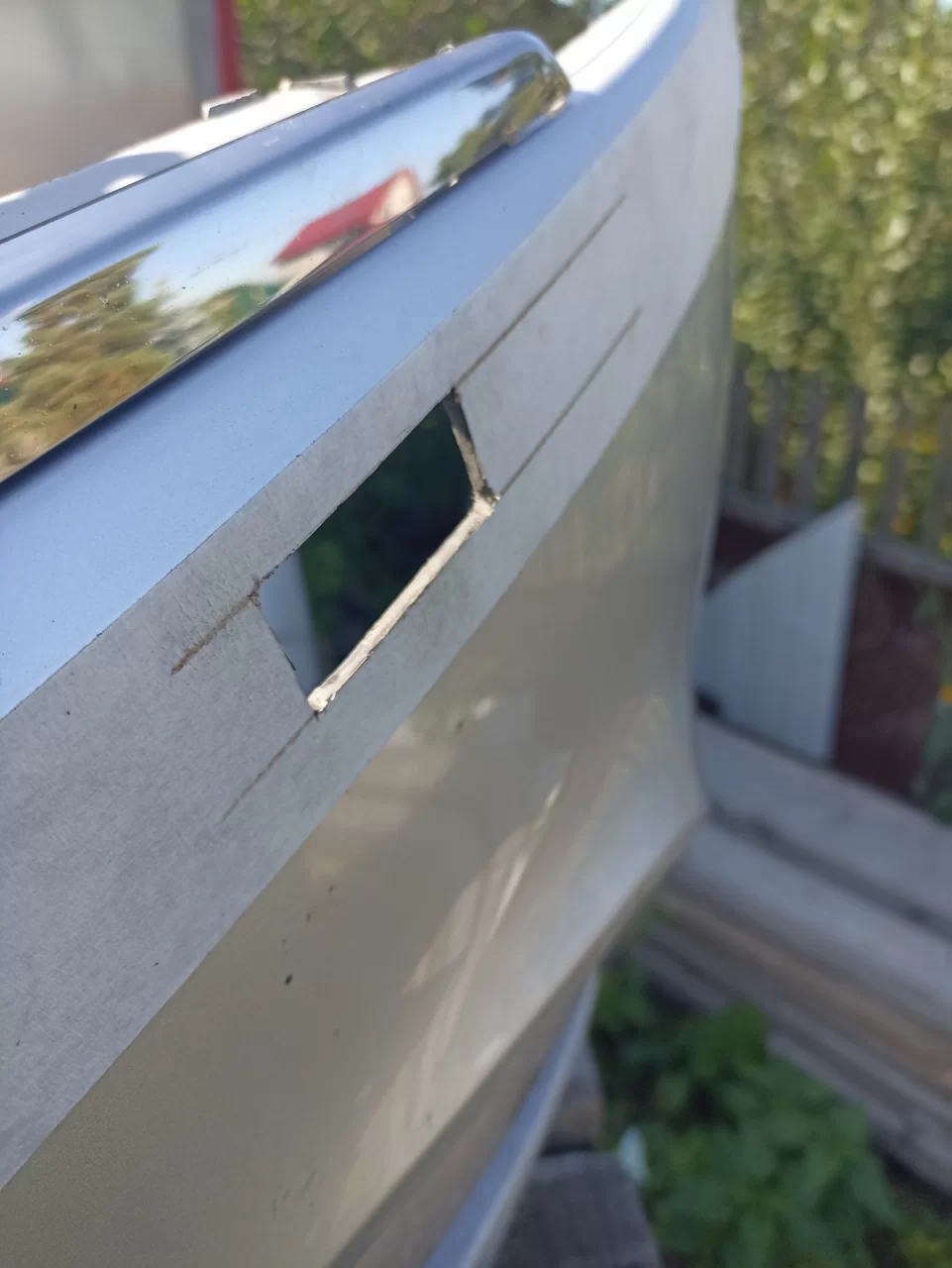

Сделать отверстия сверлом «на 4», гравёром и потом «каменной» фрезой растачиваем отверстия.
Вставляем форсунки (без постаментов).

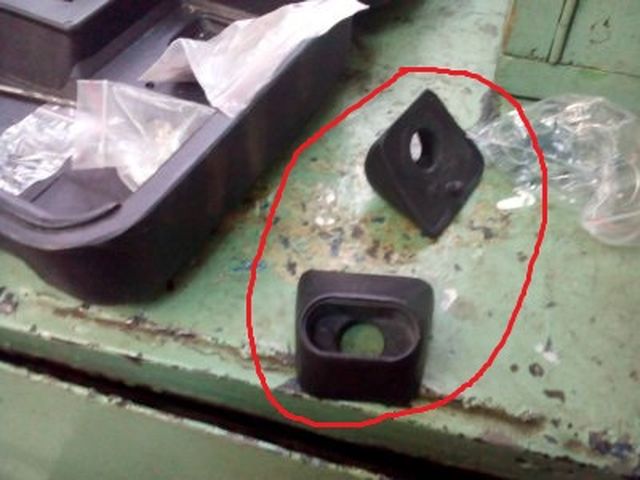

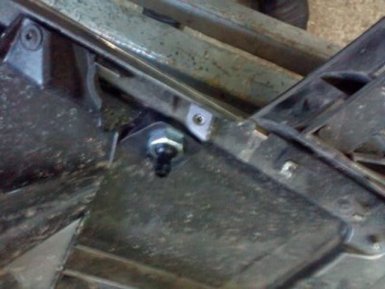

Постаменты из комплекта (на которые должны были устанавливаться форсунки) были использованы с внутренней стороны бампера для фиксации форсунок.

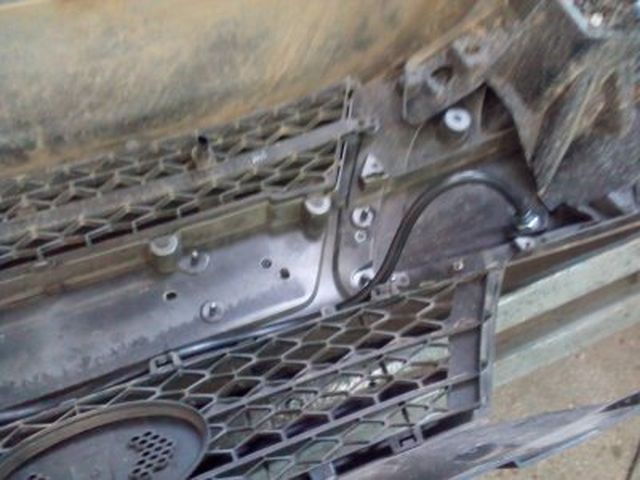

Соединяем форсунки трубками.
Фиксируем трубки хомутами.
Устанавливаем бампер в обратном порядке.

Установка моторчика в штатный бачок омывателя:

Снять жабо.
Снять бачок омывателя.

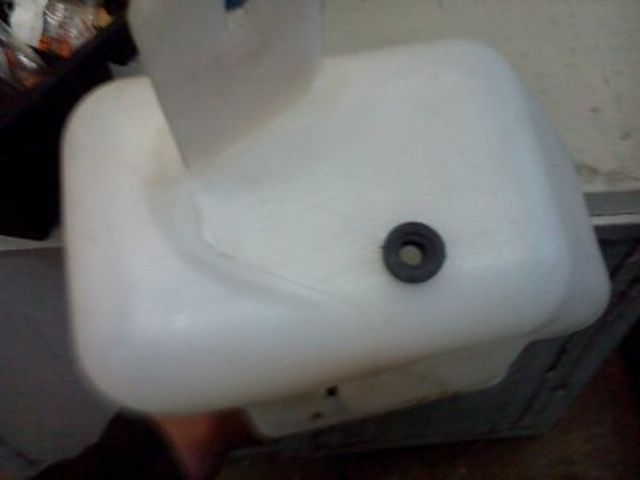

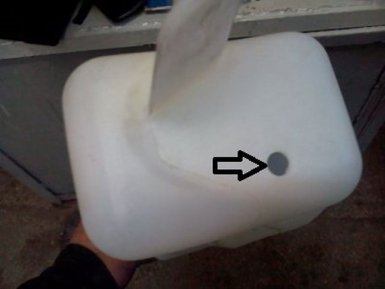

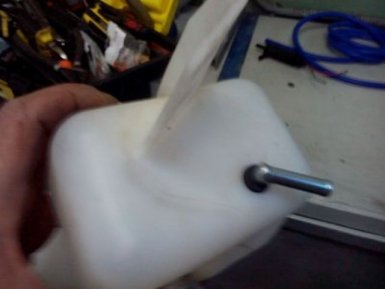

Сделать сбоку бачка отверстие диаметром 9 мм.
Установить в отверстие уплотнительное кольцо.

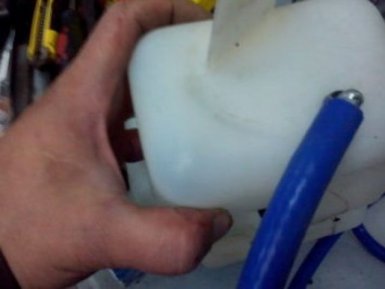

Вставить уголок, пройтись герметиком.

На другой конец шланга установить насос высокого давления из комплекта, затянуть хомутами.
Подсоединить шланг от насоса к трубкам в бампере.
Для этого следует просверлить отверстие в перегородке около бачка омывателя (чёрная стрелка - насос высокого давления, красная - место сверления).

Подключение

Схема подключения к блоку с кнопками (была куплена плата для доп.кнопок панели):

Схема подключения омывателя фар на Лада Веста

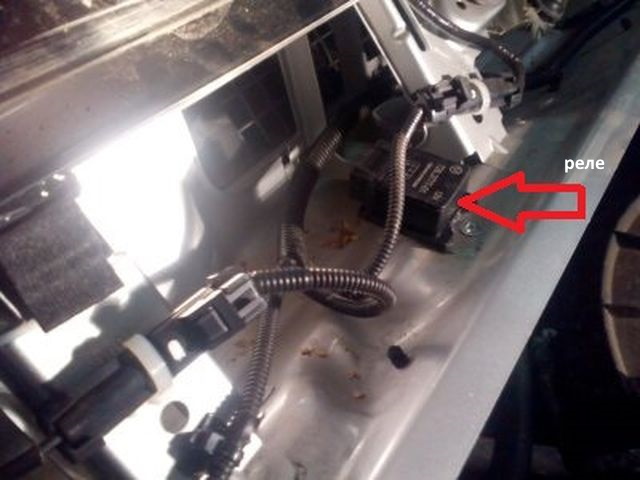

Кнопки в центральной консоли работают в цепи «-», поэтому потребовалось добавить в схему малогабаритное реле.

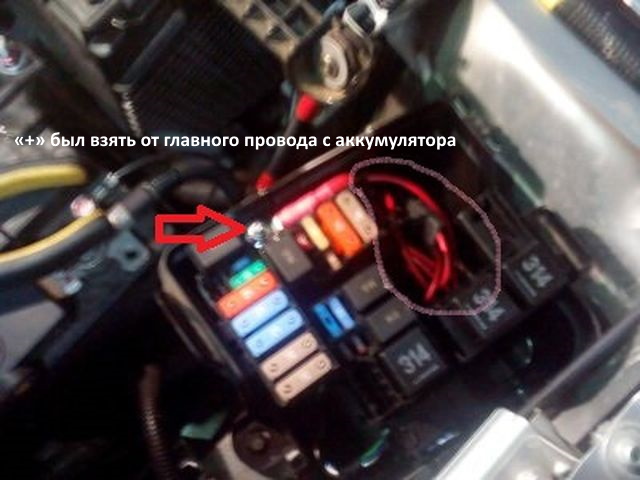

«+» был взять от главного провода с аккумулятора.

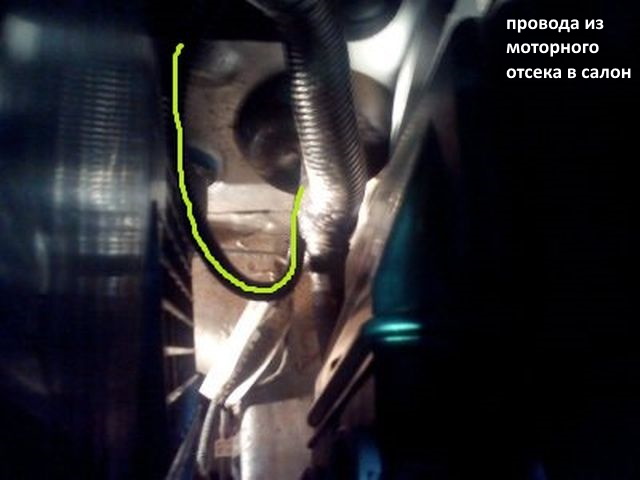

Провода из моторного отсека в салон протягиваем через штатное отверстие над педалями.
Все провода были уложены в гофру.

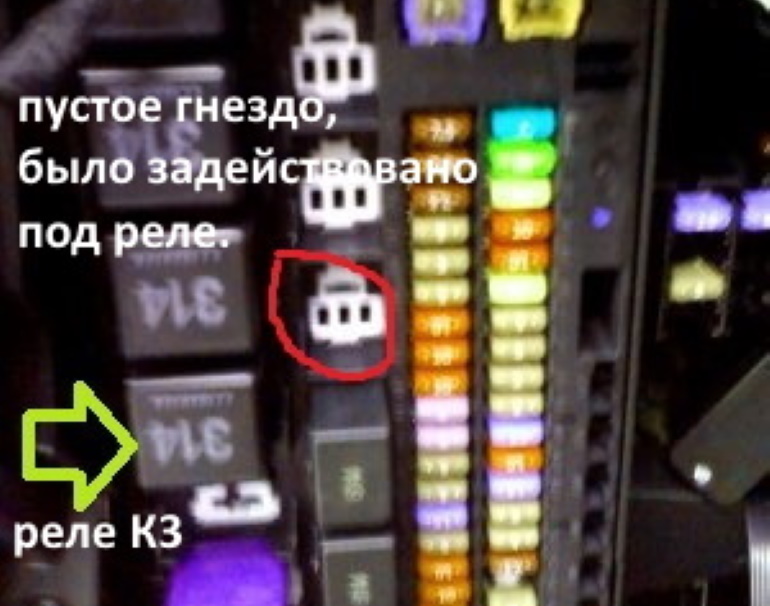

подключение омывателя фар на Лада Веста

Как работает омыватель фар на Lada Vesta:

Напомним, ранее мы рассказывали, как установить бюджетный омыватель фар (без насоса высокого давления).

Ключевые слова: передние фары лада веста | стеклоочистители лада веста | поворотники лада веста

Поделиться в социальных сетях:

👍

Лада.Онлайн
22 мая 2024 14:59

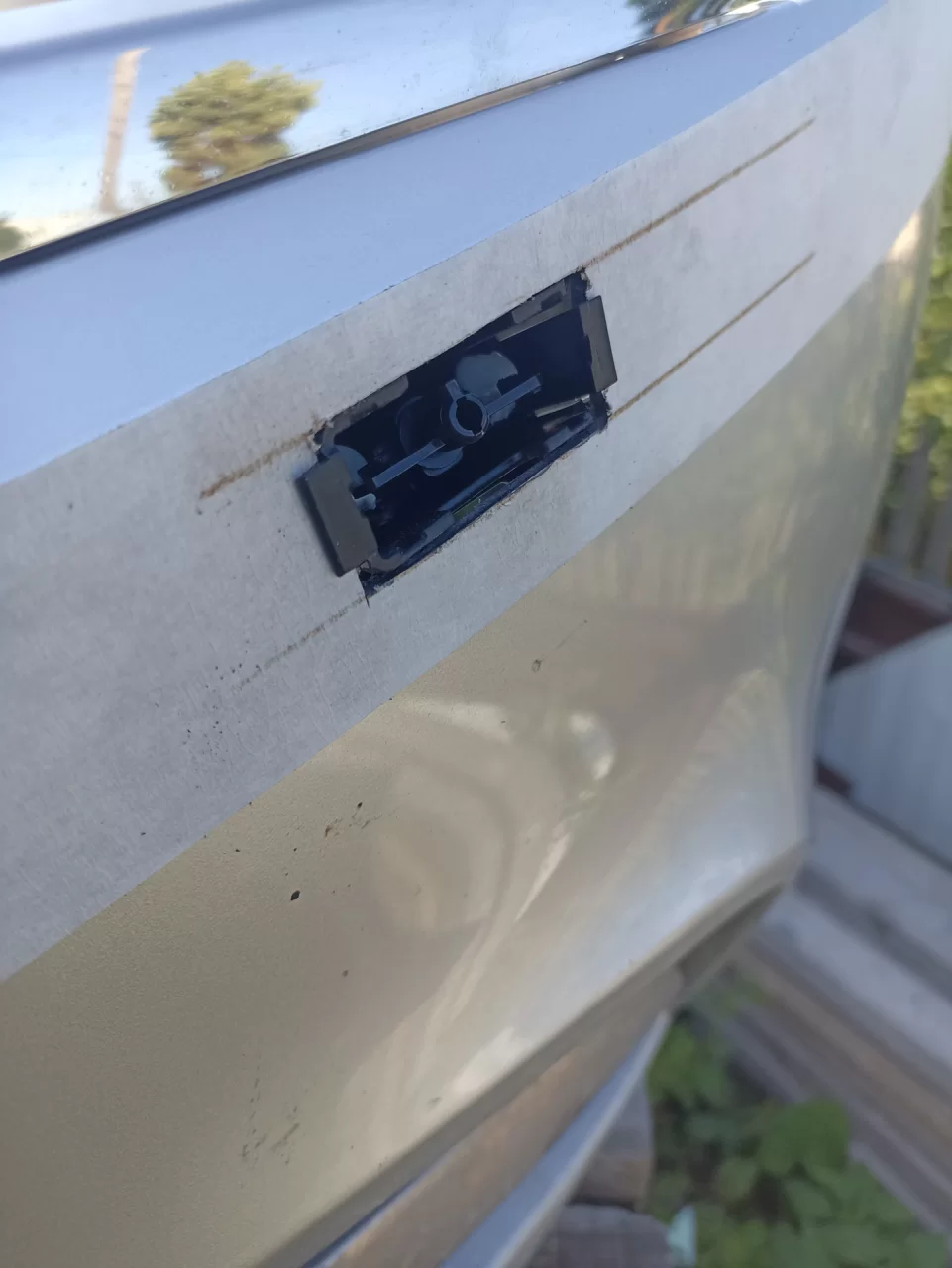

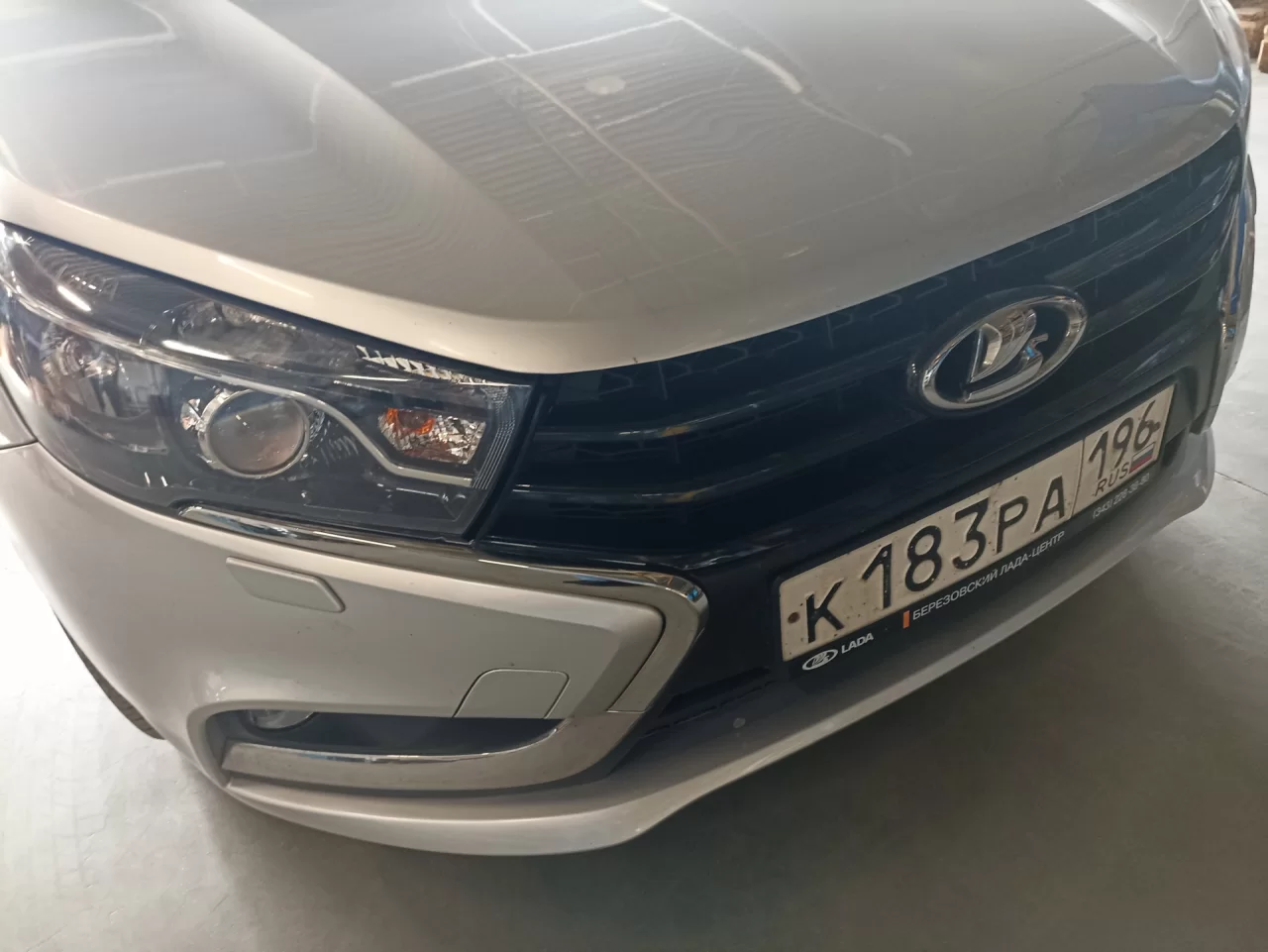

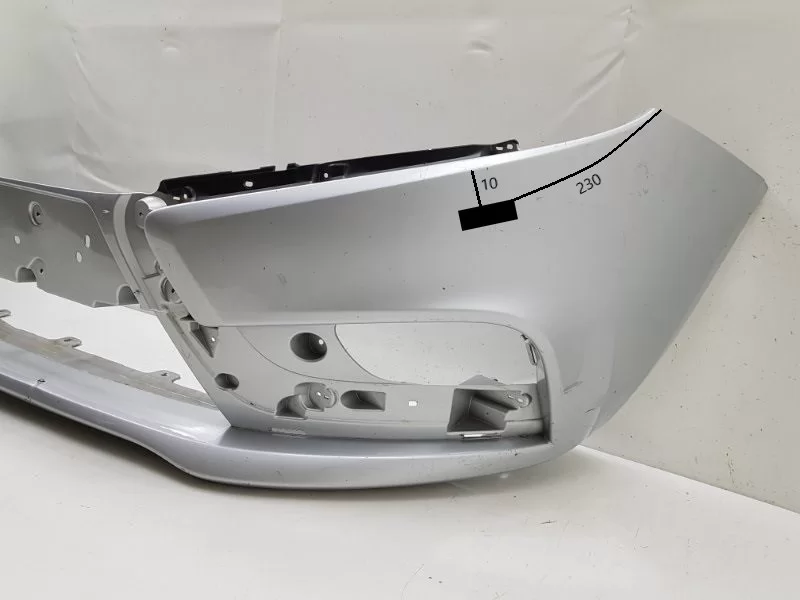

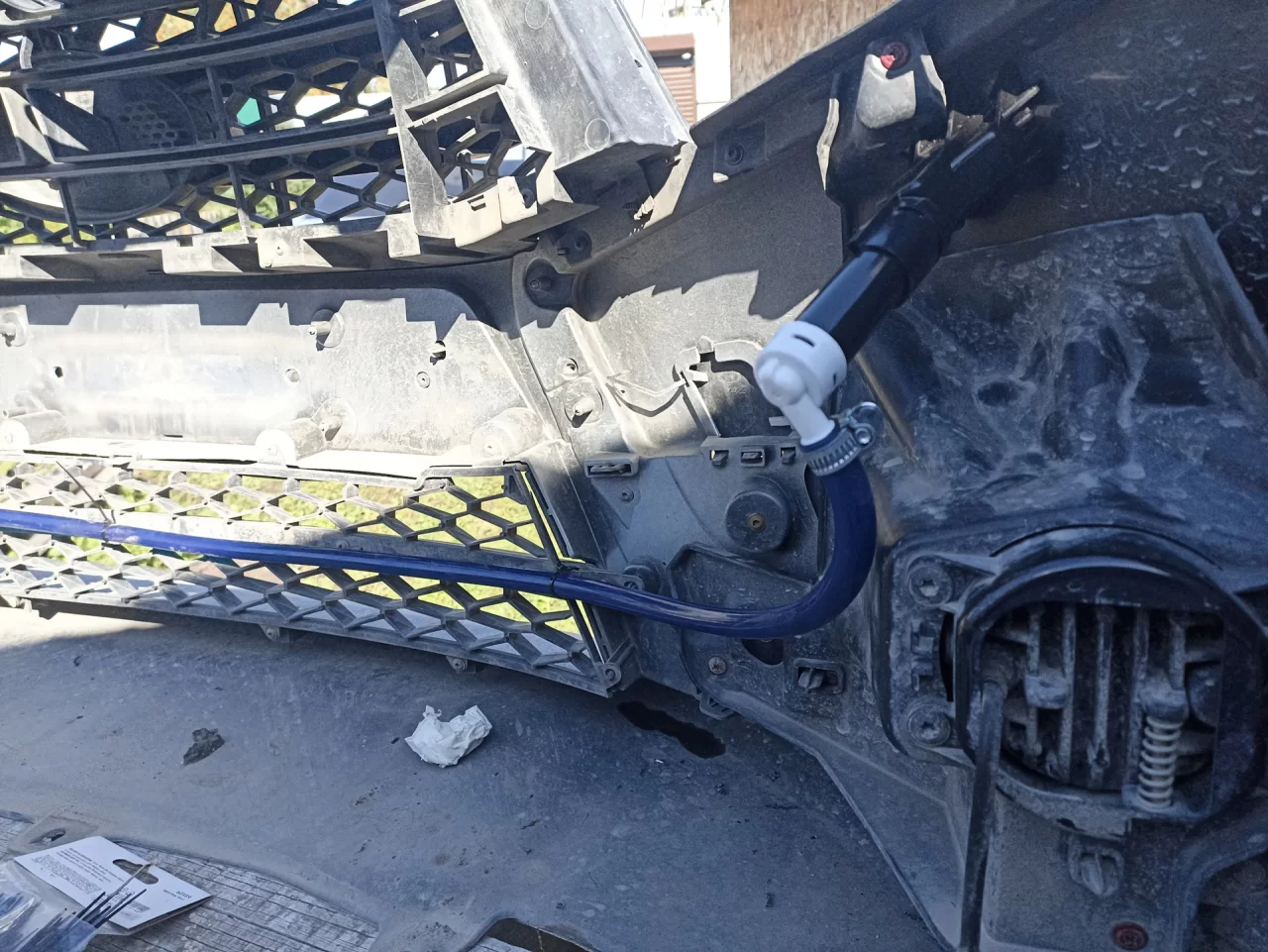

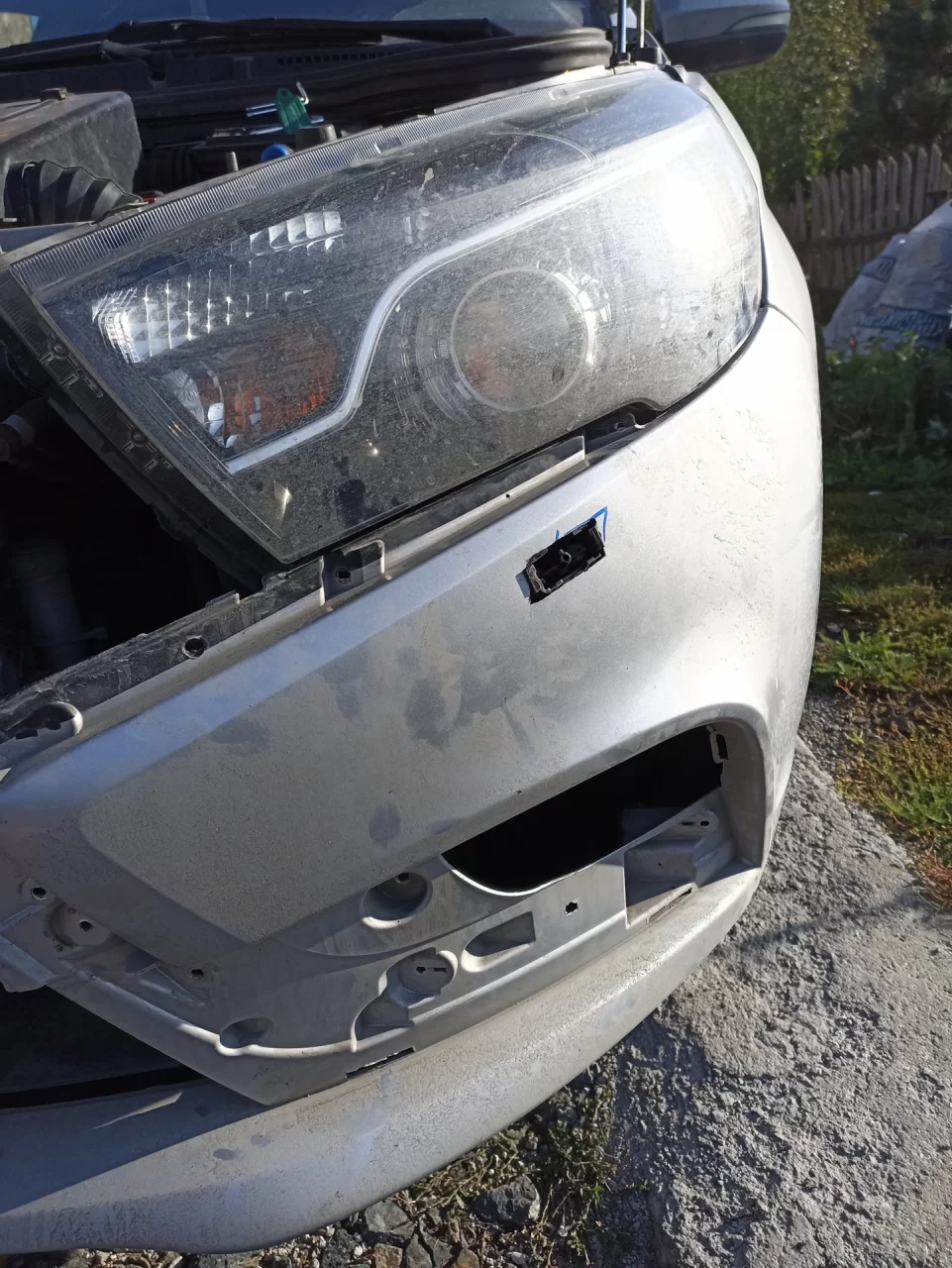

Еще один пример установки омывателей фар на Весту.

нужны:

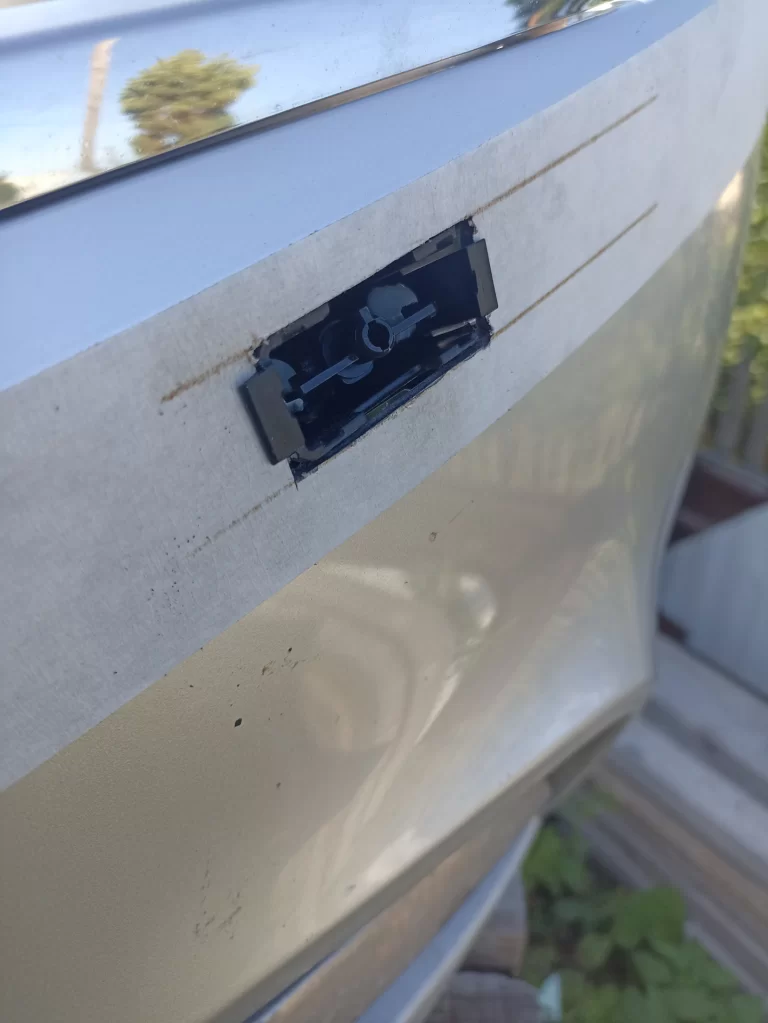

— Форсунки (были приобретены SAT) Toyota Camry 09- STTYL5110A2 (левая); STTYL5110A1 (правая)
— Крышки форсунок (были приобретены SAT) Toyota Camry 09- STTYL5110CA2 (левая); STTYL5110CA1 (правая)

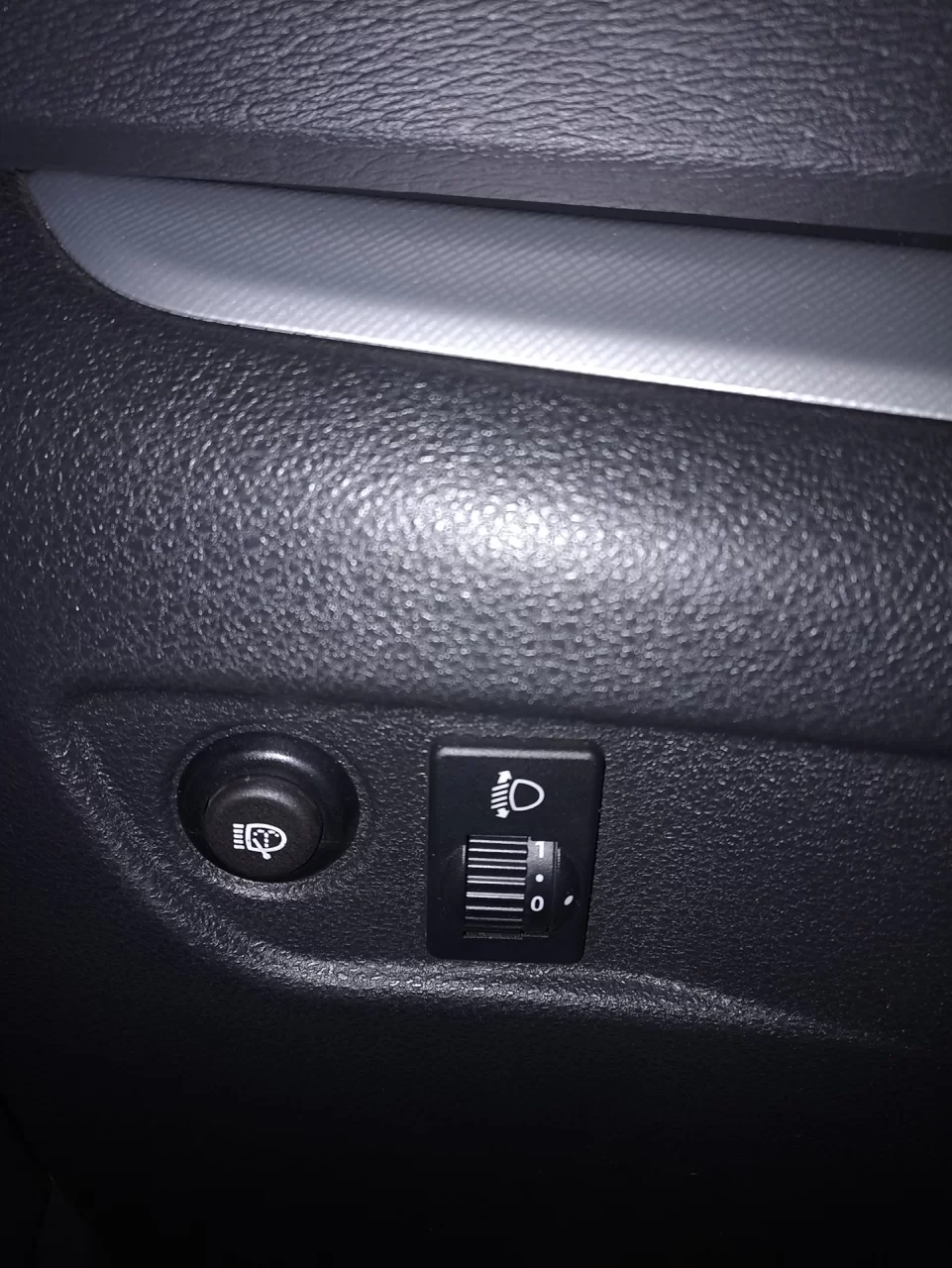

— Кнопка омывателя фар 2110 28223710

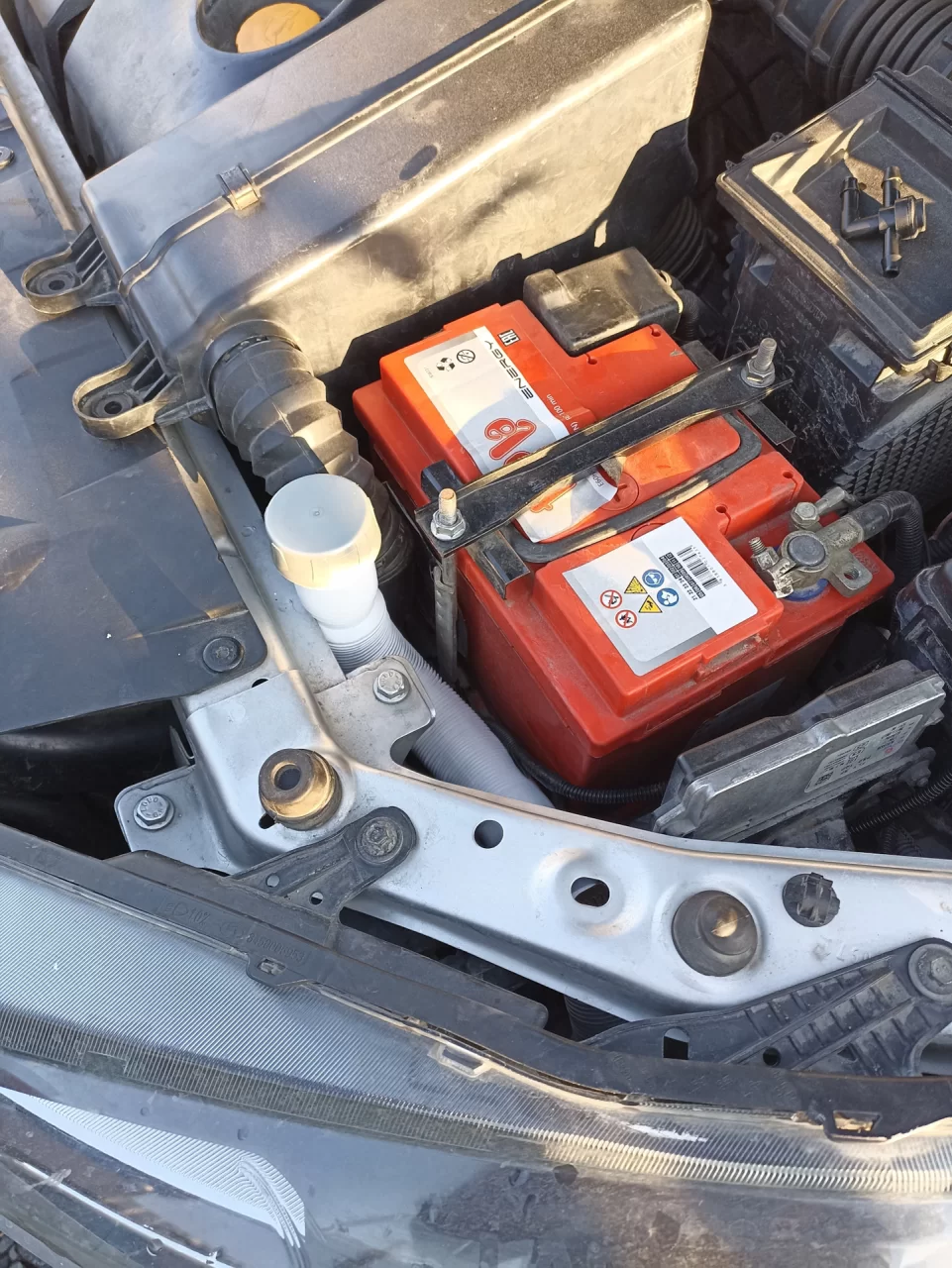

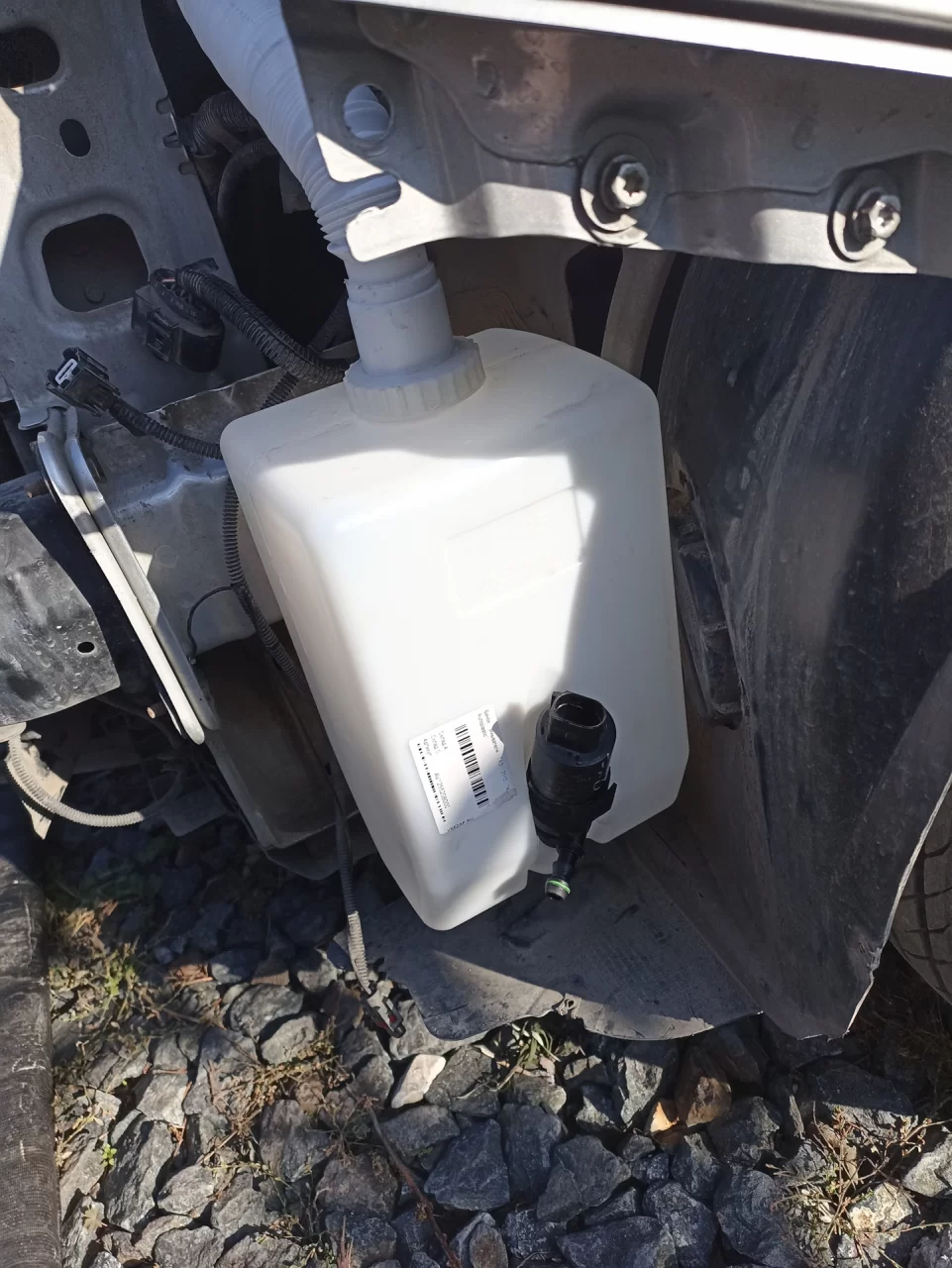

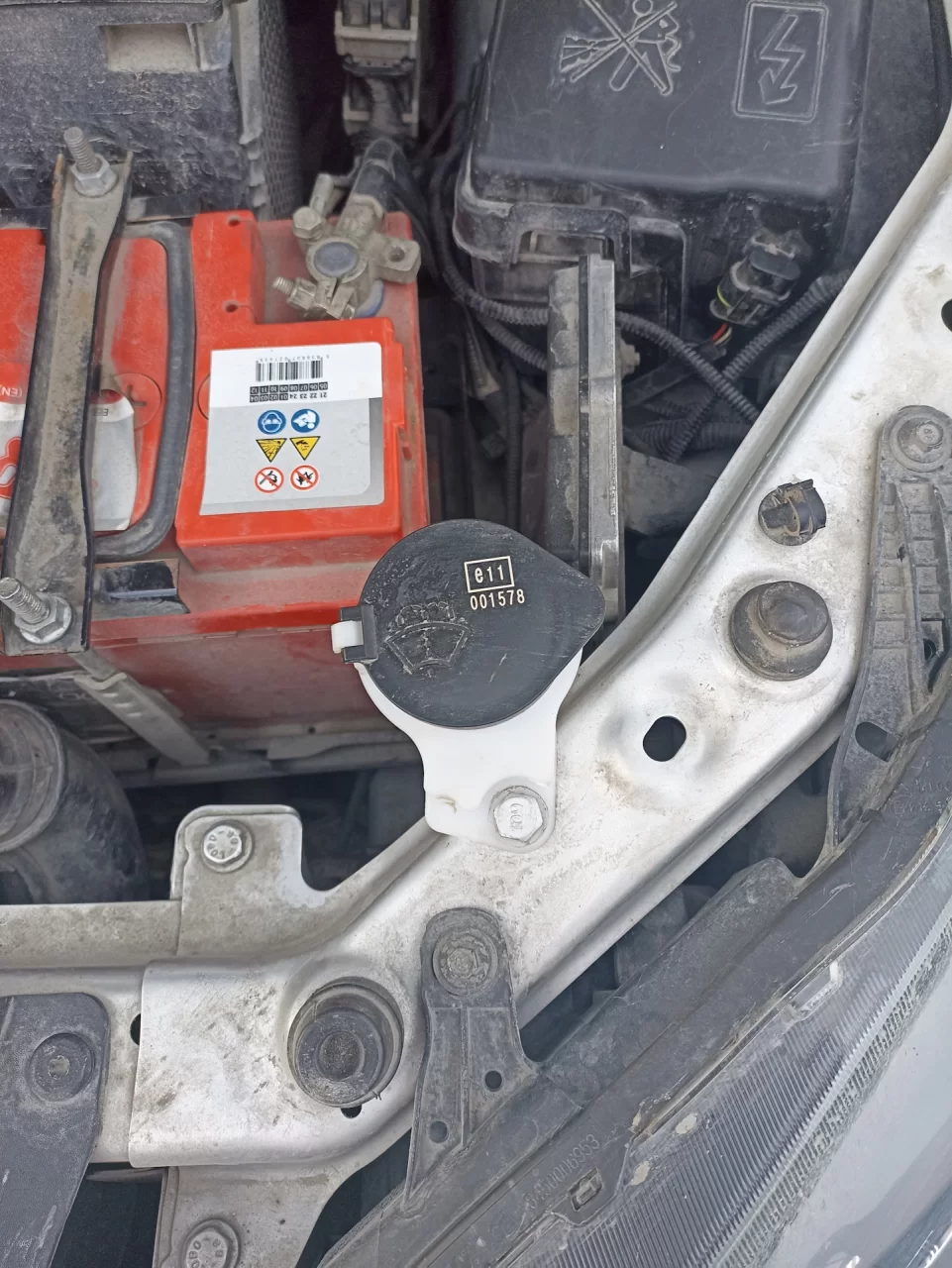

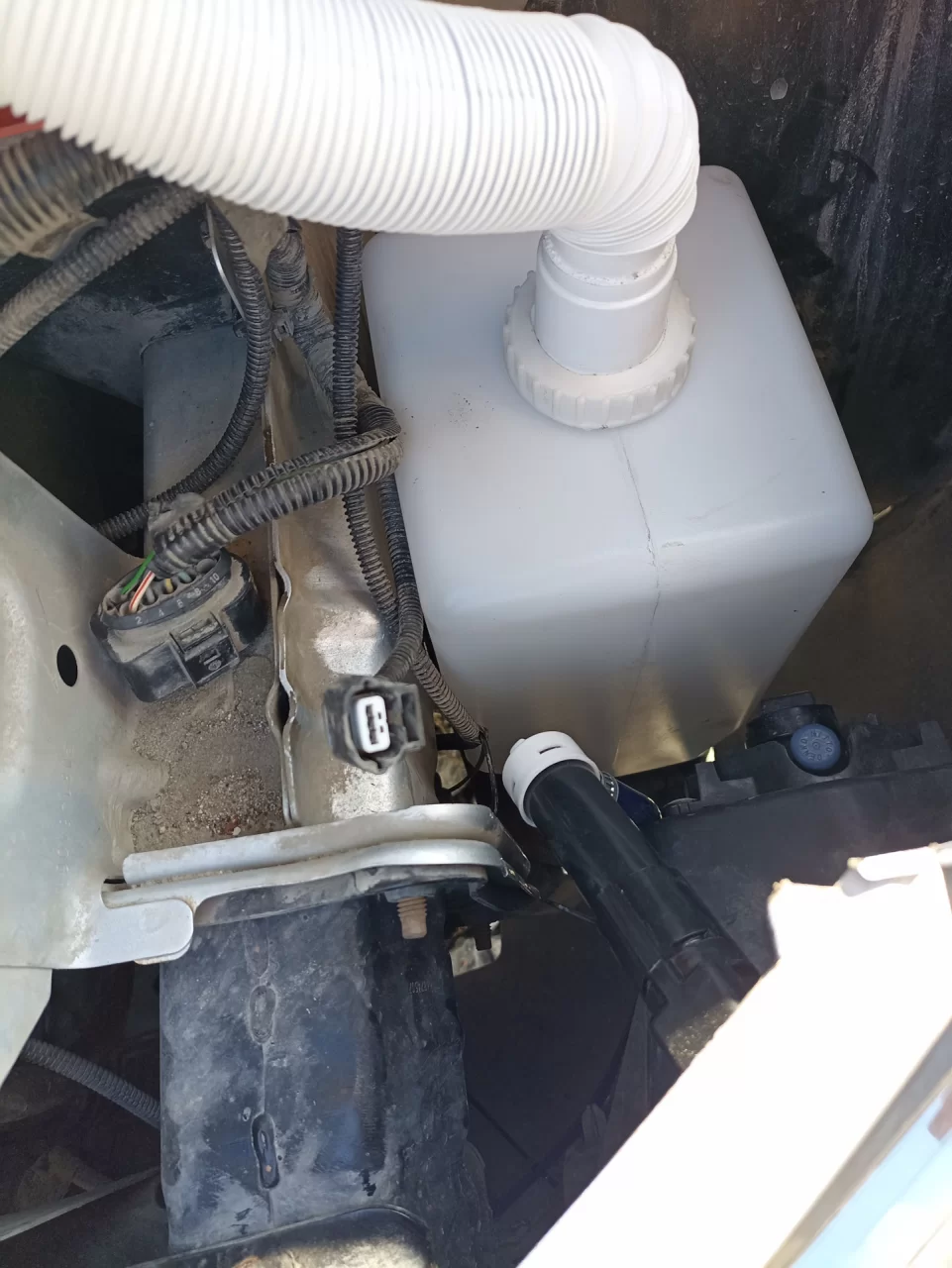

— Бачок омывателя ГАЗ 3110 "AV Autoplastic" AV12552080
— Кронштейн для бачка
— Трубка гофрированная для сифона (по типу такой unicorn ИС.110325)

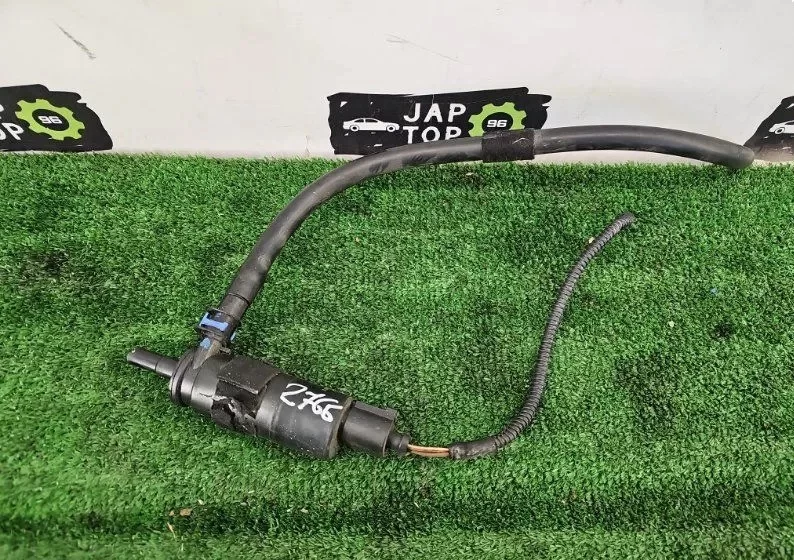

— Мотор омывателя фар (VW куплен б.у. на Авито) 3B7955681, крайне рекомендую искать сразу со штекером и быстросъемным соединением (как на фото)

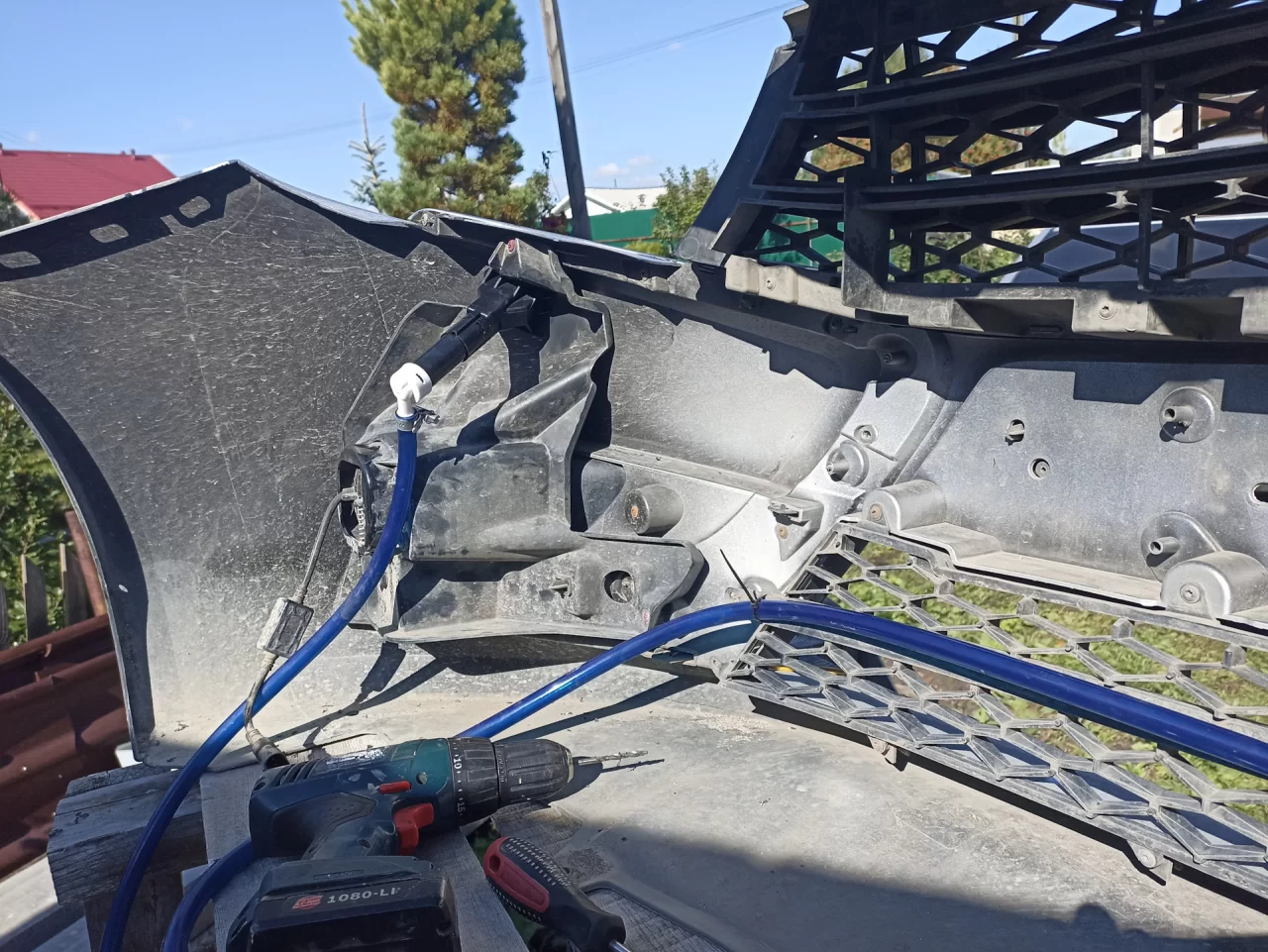

— Шланг с внутренним диаметром 10мм — пару метров, нужен жесткий (т.к. давление в системе гораздо выше нежели в омывателе лобового стекла)
— Хомуты — 5 шт
— Провод, гофра, предохранитель с колодкой (взял на 15А), одно 4-хконтактное реле с колодкой и обжимные клеммы, чтобы не собирать все на скрутках, пайке и т.д.).

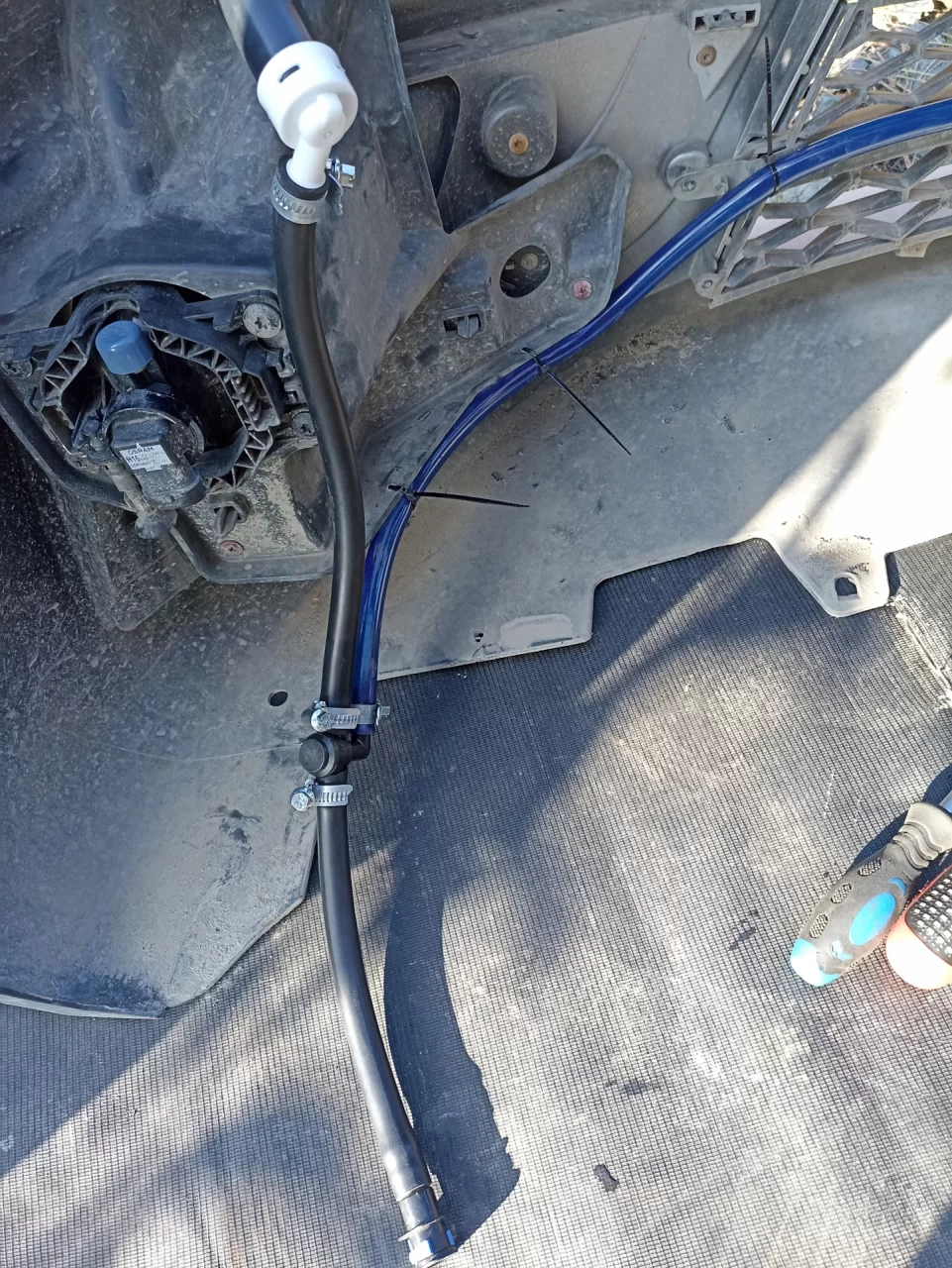

— Стальной тройник для шланга (у меня на фото будет обратный клапан, его не ставьте, нужен обычный тройник, т.к. с клапаном форсунки не будут заезжать обратно! /Мне пришлось после сборки опять снимать бампер и менять😣/

Подробней тут https://www.drive2.ru/l/662551139442498814/
