    Инструкция по антикоррозионной обработке закрытых полостей, днища и арок колес Lada Vesta

     06 ноябрь 2019  LadaOnline    1 469    0

    Инструкция по антикоррозионной обработке закрытых полостей, днища и арок колес Lada Vesta

    Как правильно сделать антикоррозионную обработку автомобиль? Этим вопросом задаются многие автолюбители, в том числе и владельцы Lada Vesta. Этот процесс описан в одной из технологических инструкций АвтоВАЗа (ТИ 3100.25100.87018), которая предназначена для специалистов и инженерно-технических работников предприятий, занятых продажей, техническим обслуживанием и ремонтом автомобилей LADA.

    Автомобиль должен поступать на участок антикоррозионной обработки вымытым снаружи, снизу и в закрытых полостях. Перед нанесением антикоррозионного материала автомобиль просушить.

     1. Установить автомобиль на рабочий пост (электрогидравлический двухстоечный подъемник типа П-3.2Г). снять детали, препятствующие доступу в закрытые полости: шиты защитные арок и фартуки грязезащитные передних колес, уплотнители дверей нижние, коврик и обивка багажника (отвертка крестообразная, ключ торцовый 8. ключ торцовый 13. ключ Тогх Т20).

     2. Освободить и очистить багажник автомобиля, используя пылесос.

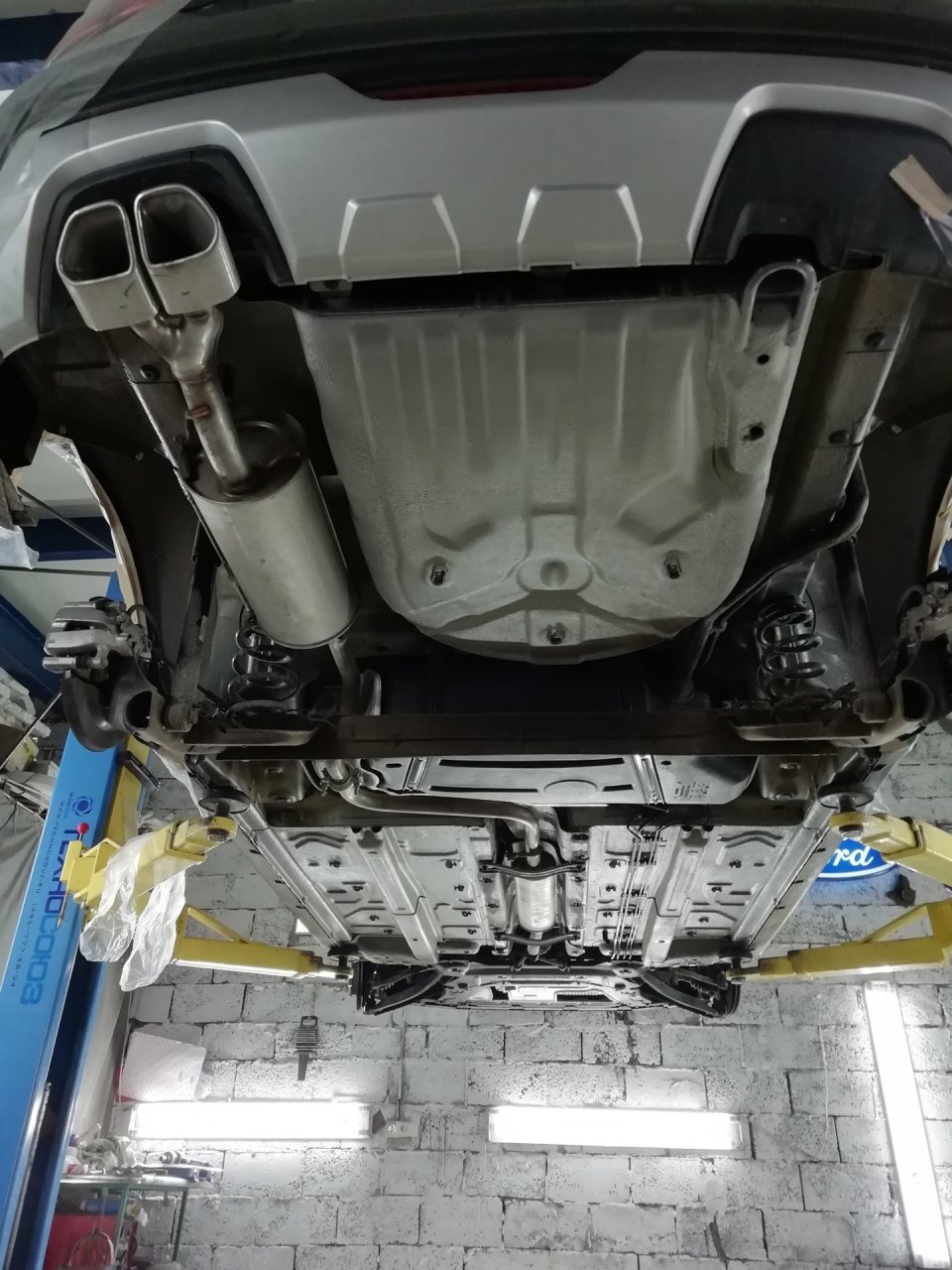

     3. Осмотреть снизу поверхности днища и арок колес и. при наличии корродированных участков поверхности, зачистить и обработать преобразователем ржавчины согласно рекомендаций изготовителя с последующим нанесением первичного грунта на открытый металл.

     4. Перегнать автомобиль в камеру для нанесения антикоррозионного материала и установить на подъемник (подъемник типа SL 19 ф. «ROTARY»). Снять колеса (головка сменная 17, вороток).

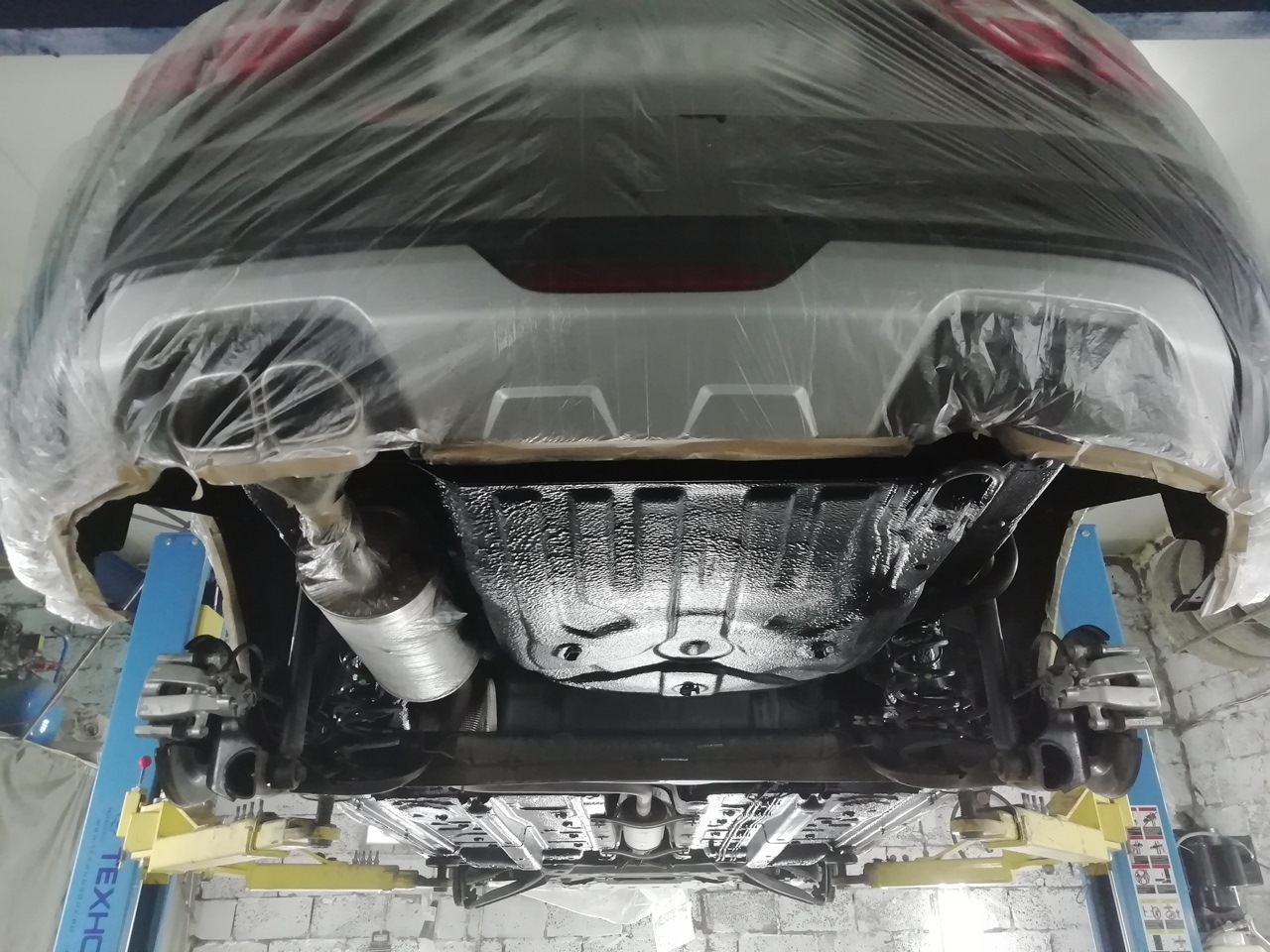

     5. Защитить чехлами или с помощью бумаги и клейкой ленты приводы колес, штоки амортизаторов и телескопических стоек, тормозные механизмы колес, тормозные шланги, чехлы привода и трос привода стояночного тормоза.

     6. Нанести антикоррозионный материал (см. «Кодификатор основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA» № К 3100.25100.00018) в закрытые полости автомобиля в соответствии со схемой (лист 2 - 6). Норма расхода материала для обработки закрытых полостей на один а/м 2.0 кг (комплект оборудования типа «ASSALUB» 1/3 (Швеция) для воздушного распыления материала).

    На схеме (лист 2 - 6) в заштрихованных зонах допускается опыление антикоррозионным материалом.

    На схеме показаны места нанесения антикоррозионного материала в закрытые полости одной стороны кузова, аналогично обрабатывается и вторая сторона кузова.

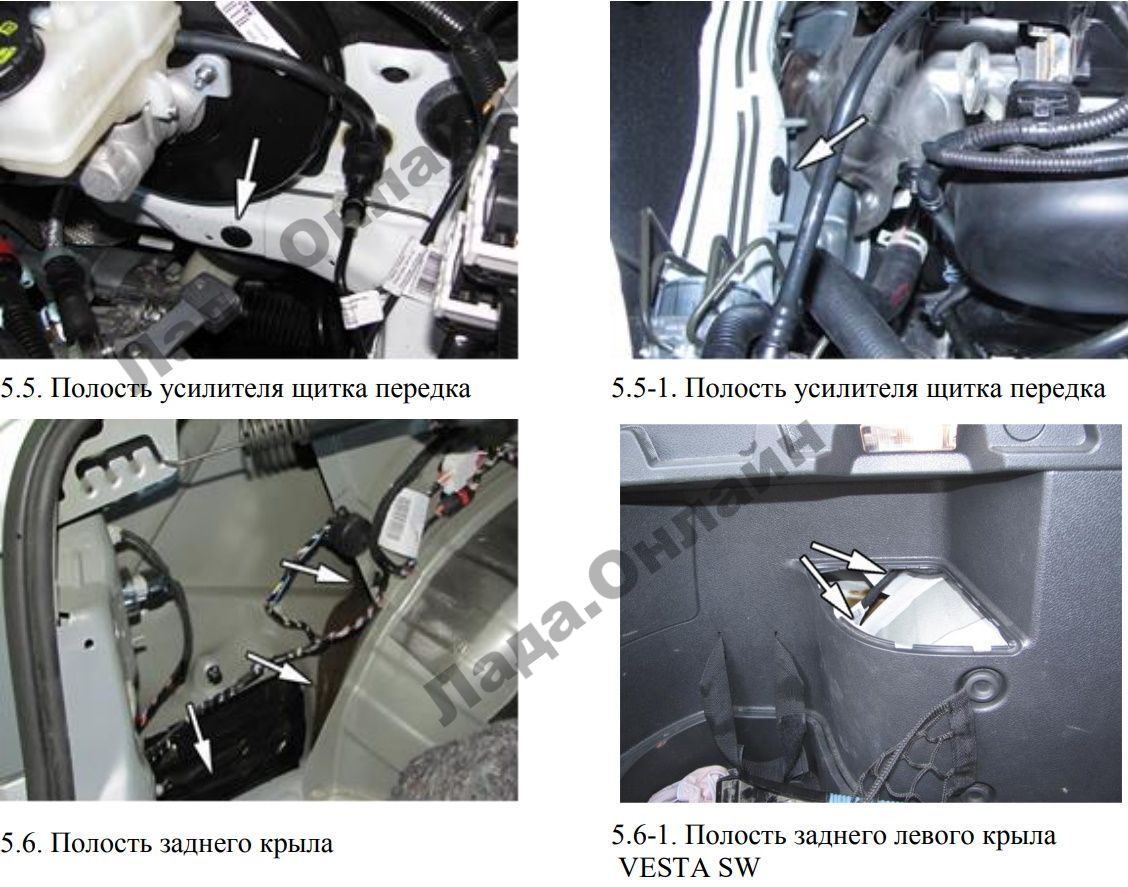

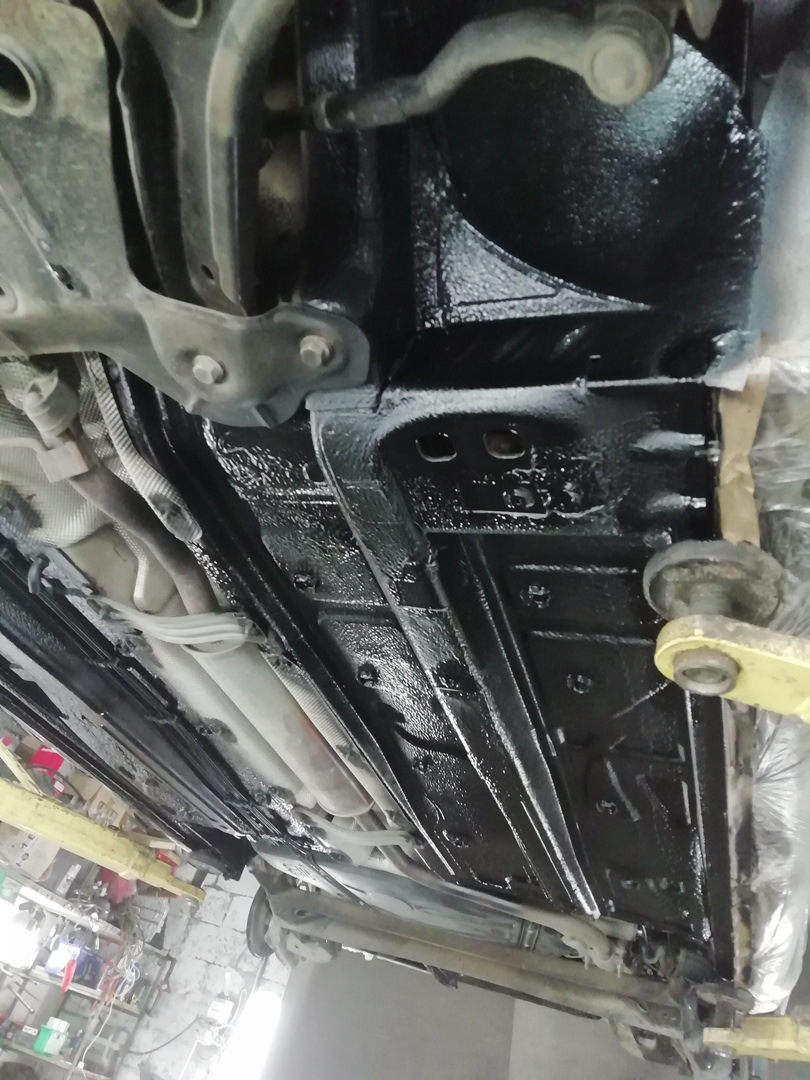

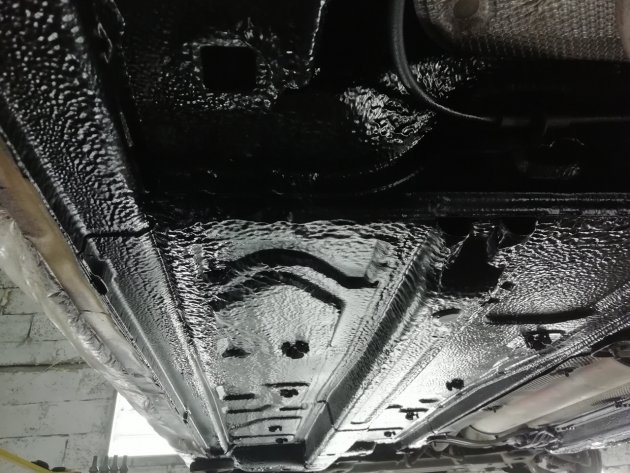

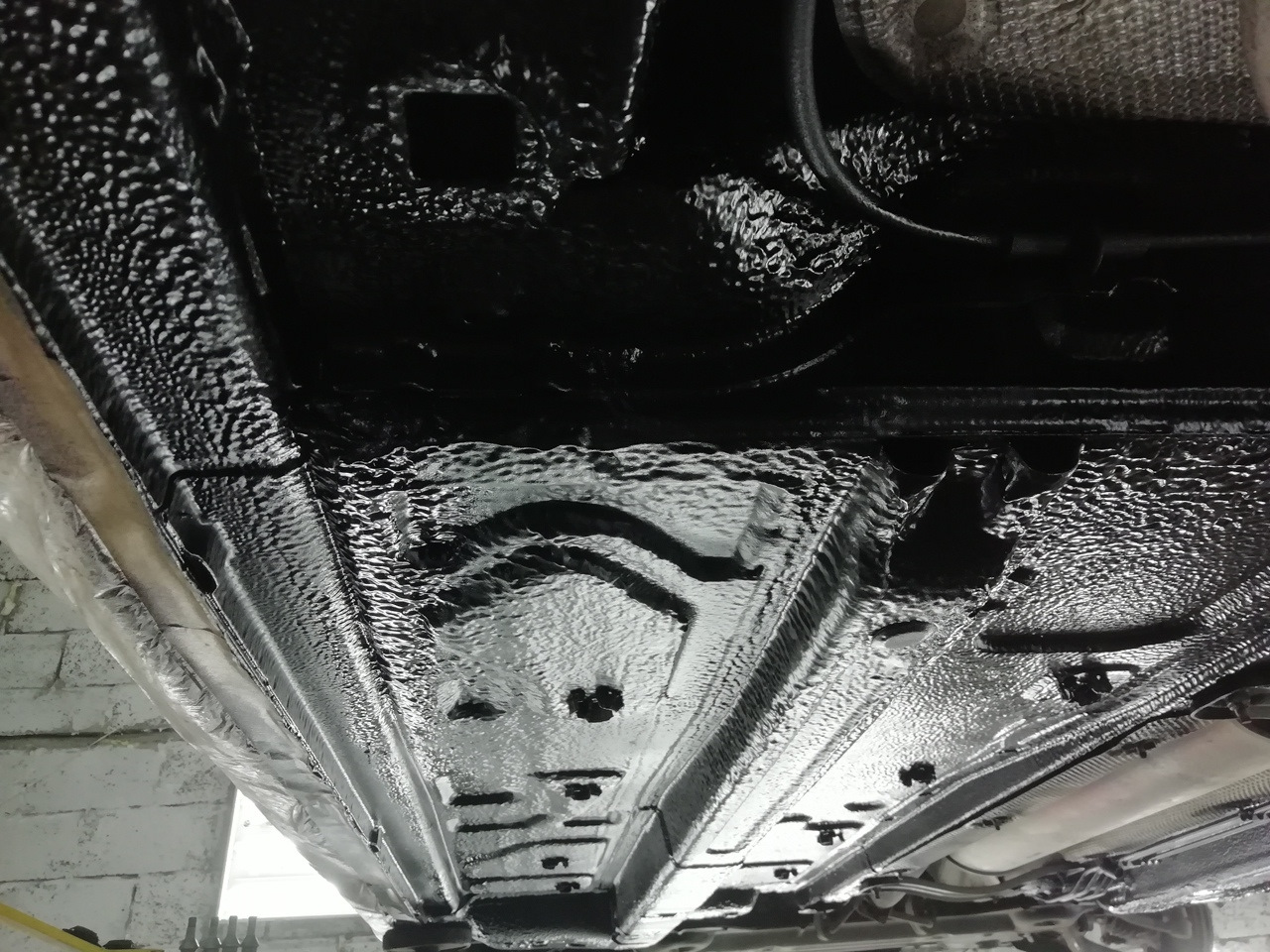

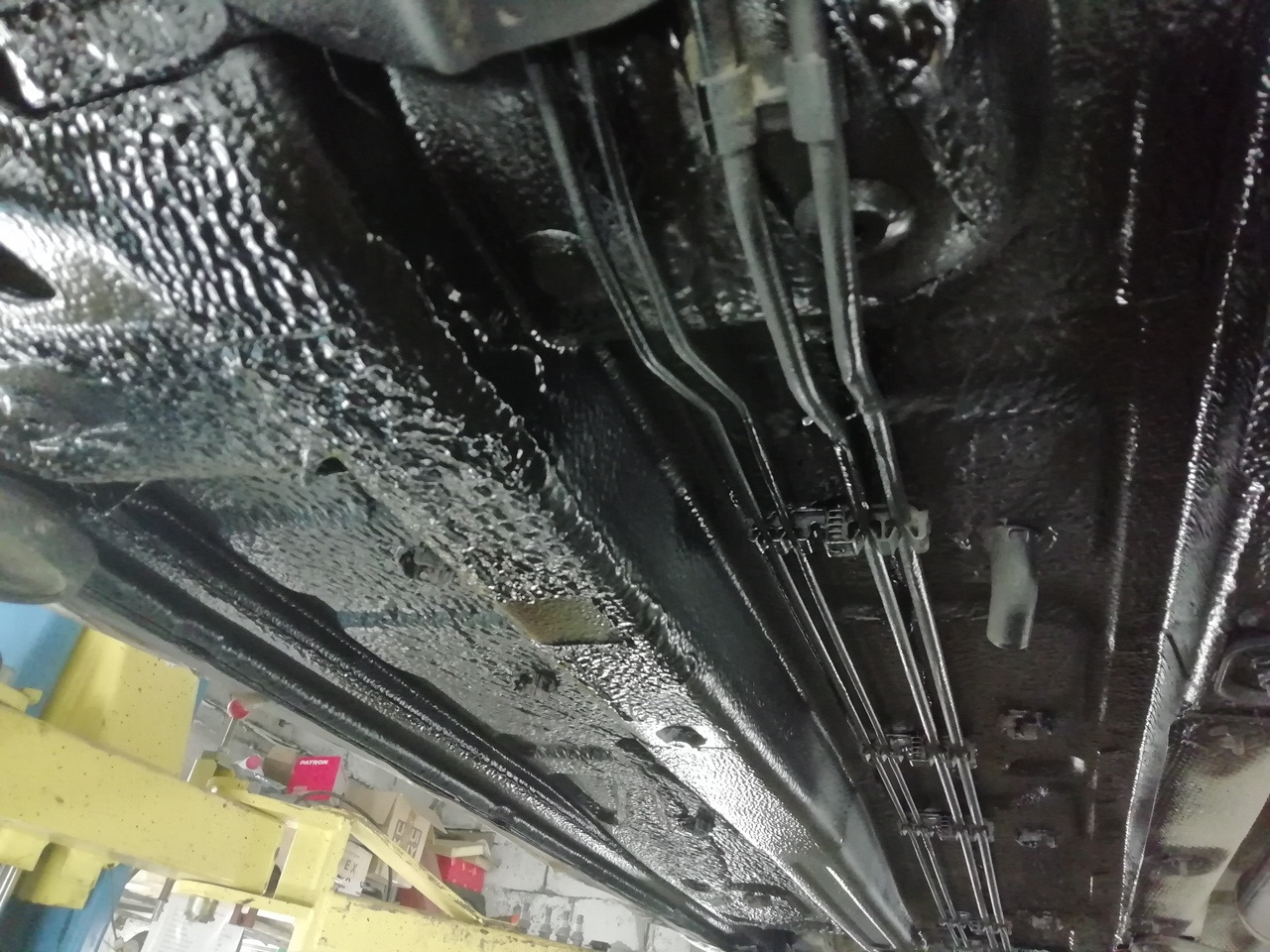

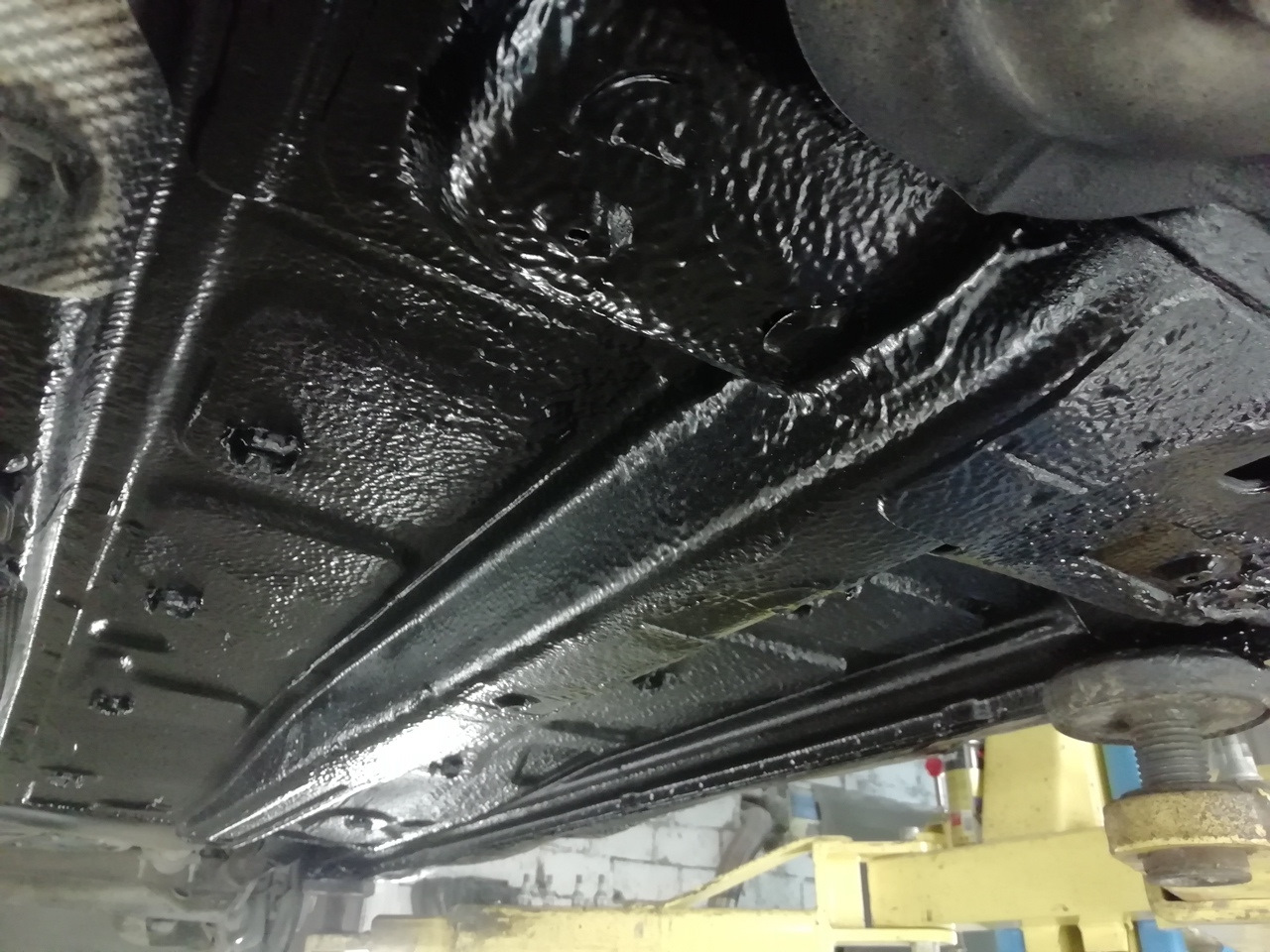

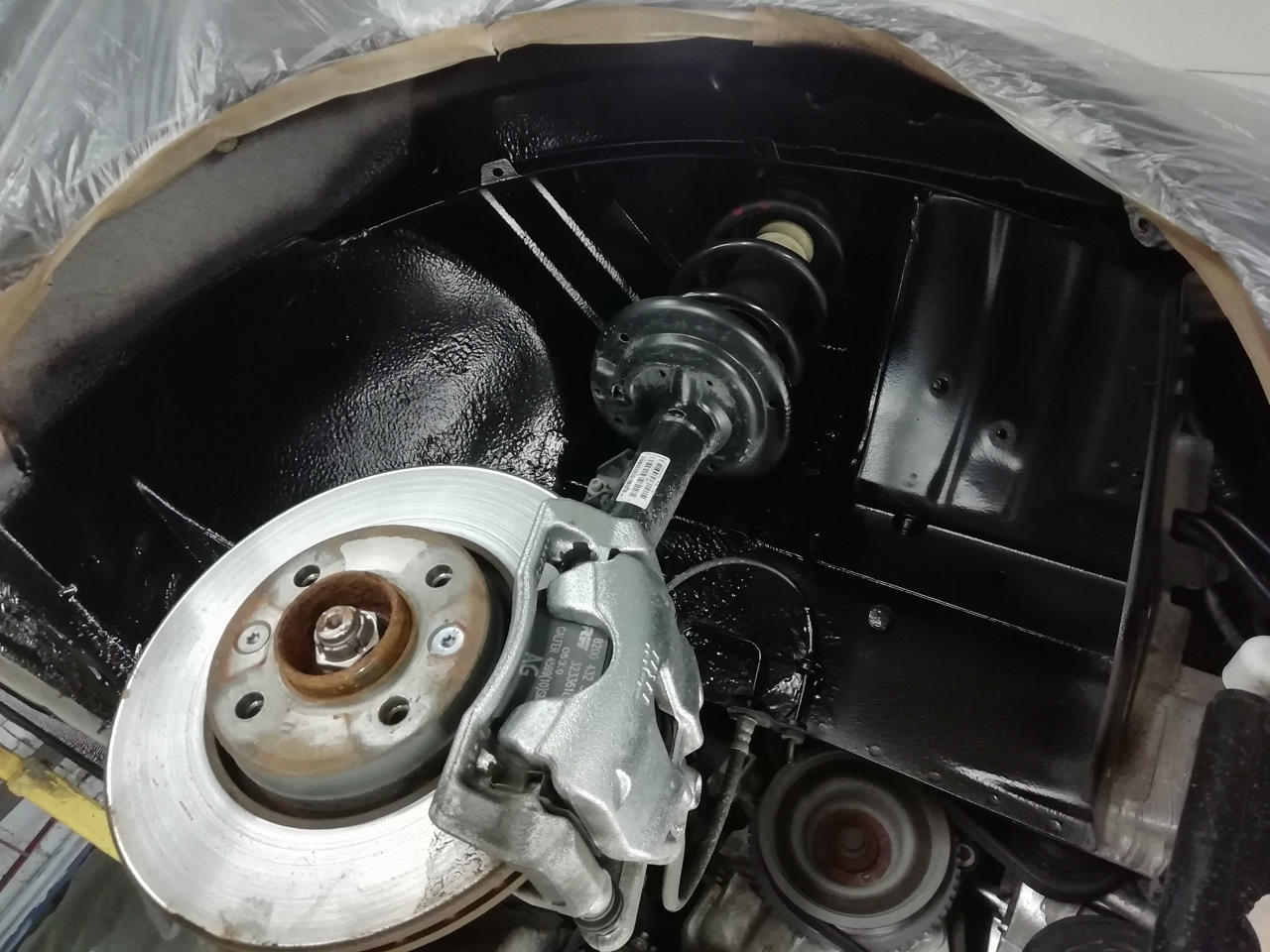

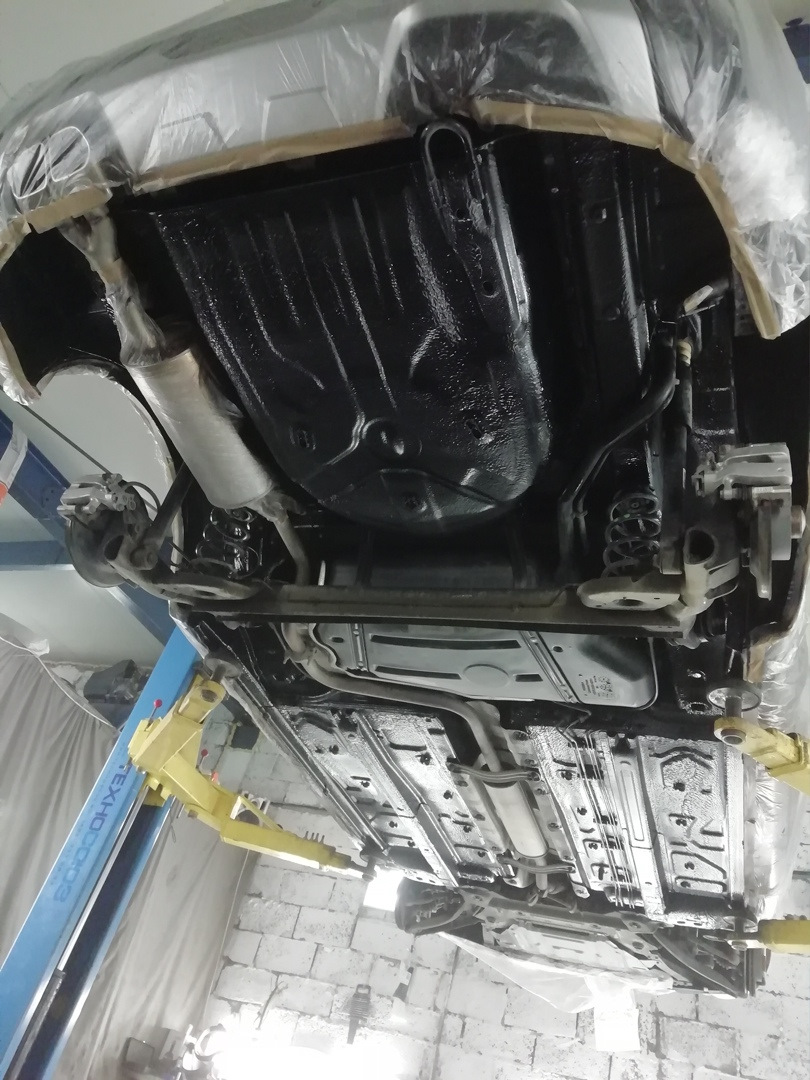

     7. На схеме (лист 6 - 12) показаны места нанесения антикоррозионного материала на днище, пороги и арки колес (см. «Кодификатор основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA» № К 3100.25100.00018) в места аналогично заводскому покрытию. Норма расхода материала на один а/м - 4.0 кг (комплект оборудования типа «ASSALUB» 1/3 (Швеция) для воздушного распыления материала). Не допускается попадание антикоррозионного материала на элементы системы выпуска отработавших газов.

     8. Удалить антикоррозионный материал с наружных поверхностей кузова автомобиля чистой сухой салфеткой сразу после обработки. Установить на автомобиль раннее снятые детали.

     9. Время высыхания материала на днище и арках колес при температуре 20‘С - 5 часов.

    В течение этого времени желательно воздержаться от эксплуатации автомобиля.

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA:

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    1 - полость между поперечиной щитка передка и щитком передка; 2 - полость между лонжероном передним и усилителем лонжерона;

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    3 - полость между панелью боковины наружной и накладкой боковины нижней;

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    4 - полость между поперечиной пола под задним сиденьем и надставкой заднего пола передней; 5 - полость между накладкой боковины нижней и соединителем порога пола;

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    6 - полость панели боковины;

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    7 - полость между панелью задка и поперечиной панели задка;

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    8 - полость между лонжероном пола средним и панелью пола средней; 9 - полость между кронштейном крепления амортизатора и аркой заднего колеса внутренней; 10 - полость между панелью пола задней и кронштейном крепления задней буксировочной проушины; 11 - полость между панелью пола задней и лонжероном пола средним; 12 - полость поперечины пола средней; 13 - полость между тоннелем пола и усилителем тоннеля пола передним;

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    14 - полость между панелью пола передней и лонжероном пола и соединителем переднего лонжерона с полом кузова; 15 - полость между усилителем щитка передка передним нижним и соединителем щитка передка и пола; 16 - полость соединителя переднего лонжерона с соединителем щитка передка и пола; 12 - полость поперечины пола средней; 11 - полость между панелью пола задней и лонжероном пола средним;

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    17 - проем внутренней и наружной панели крышки багажника;

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    18 - проемы внутренних и наружных панелей передних дверей: 19 - проемы внутренних и наружных панелей задних дверей;

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    20 - проем внутренней и наружной панели капота.

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    Места нанесения антикоррозийного материала на кузов автомобиля LADA VESTA

    Приведенные на схеме детали кузова автомобиля должны быть защищены от воздействия антикоррозионного состава.

    1 - штифт приварной крепления экрана пола 11 шт.; 2 - гайка 7/16 крепления ремня безопасности 2 шт.; 3 - болт приварной М8х1,25x25 крепления топливной наливной трубы; 4 - штифт приварной крепления трубопроводов 10 шт.; 5 - болт приварной М8х1.25x25 крепления растяжек тоннеля 4 шт.; 6 – привалочная поверхность/панель пола передняя правая: 7 - кронштейн крепления подрамника задний; 8 - болт приварной М6х18 крепления глушителя предпускового подогревателя.

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    9 - зона нанесения антикоррозионного материала на днище; 10 - зона нанесения антикоррозионного материала па пороги боковин.

    На следующих схемах показанные заштрихованные зоны поверхности кузова автомобиля должны быть защищены от воздействия антикоррозионного состава.

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    11 - кронштейн крепления основного глушителя; 12 - гайка М6 приварная: 13 - привалочная поверхность/арка заднего колеса наружная правая.

    На гайку 12 не наносить антикоррозионный материал.

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    14 - привалочная поверхность амортизатора задней подвески/кронштейн крепления амортизатора; 15 — привалочная поверхность/соединитель порога и лонжерона задний;

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    16- гайка М8х125 приварная; 17 - привалочная поверхность крепления топливного бака; 18 - привалочная поверхность панель боковины наружная;

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    19 - отверстие для прохода провода датчика скорости заднего колеса/арка заднего колеса внутренняя; 20 - отверстие для крепления провода датчика скорости заднего колеса/лонжерон пола средний; 21 - привалочная поверхность/кронштейн крепления провода датчика скорости заднего колеса; 22 - привалочная поверхность/крыло переднее;

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    23 - проушина буксирная задняя; 24 - гайка М8х!25 приварная 4шт. На гайку 24 нс наносить антикоррозионный материал.

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    25 - опора пружины задней подвески; 26 - лонжерон пола задний; 27 - зона нанесения антикоррозионного материала на заднем лонжероне;

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    28 - гайка М8х125 приварная; 29 - кронштейн топливного бака; 30 - привалочная поверхность крепления топливного бака; 31 - привалочная поверхность заднего бампера/арка заднего колеса наружная; 32 - привалочная поверхность щитка заднего крыла/арка заднего колеса наружная; 33 - привалочная поверхность щитка заднего крыла/арка заднего колеса внутренняя 4 шт.(с двух сторон детали);

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    34 - привалочная поверхность крепления рычагов задней подвески/лонжерон пола средний; 35 - кронштейн поддерживающий троса ручного привода тормоза 4 шт.;

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    36 - привалочная поверхность крепления глушителя предпускового подогревателя/соединитель щитка передка и пола правый: 4 - штифт приварной крепления трубопроводов; 37 - привалочная поверхность крепления кронштейнов трубопроводов; 38 - привалочная поверхность крепления переднего подрамника; 39 - отверстия для слива конденсата из полости кронштейна крепления подрамника; 40 - привалочная поверхность крепления кронштейна тросов привода КПП/тоннель пола;

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    41 - привалочная поверхность/соединитель щитка передка и пола левый: 42 - привалочная поверхность опоры/соединитель порога и лонжерона передний (в зонах свободных от нанесения антикоррозионного материала допускается опыление);

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    43 - привалочная поверхность/панель брызговика; 44 - привалочная поверхность/опора пружины передней подвески; 45 - привалочная поверхность крепления топливной наливной трубы; 3 - болт приварной М8х 1,25x25 крепления топливной наливной трубы;

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    46 - привалочная поверхность крепления растяжек тоннеля/усилитель тоннеля пола задний 2 шт.; 47 - привалочная поверхность крепления экрана пола;

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    48 - штифт приварной: 49 - отверстие для прохода провода электробензонасоса: 50 - отверстие для крепления электробензонасоса

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    На схемах Ч, III. Щ на заштрихованные зоны поверхности кузова автомобиля наносят антикоррозионный материал для днища.

    Места нанесения антикоррозионного материала на днище кузова, пороги и арки колес автомобиля LADA VESTA

    51 - панель боковины наружная; 52 - зона нанесения антикоррозионного материала на пороге боковины; 53 - привалочная поверхность/усилитель крепления рычага ручного тормоза.
