    Как установить аналог электроручника на автомобиль своими руками

     10 декабрь 2019  LadaOnline    4 910    0

    Как установить электронный ручник на автомобиль своими руками

    Электронные ручники появились в начале 2000-х годов. С внедрением этой технологии, чтобы поставить автомобиль на стояночный тормоз нет необходимости дергать за рычаг, достаточно нажать кнопку. Это умное устройство, которое подключено через отдельный блок к ABS и другим системам автомобиля, умеет срабатывать по их сигналам и привязано к алгоритму коробки передач. А вы знали, что подобную опцию можно установить самостоятельно?

    Предлагается вместо обычного ручника установить электронатяжитель. Процесс доработки показан на примере автомобиля Lada Vesta. В общем смысле инструкция является универсальной и может использоваться на любом автомобиле. Разобраться нам в процессе установки электронатяжителя помог gps-nav. Стоит понимать, что его проект является индивидуальным и повторить его точь-в-точь практически не возможно.

    Потребуется

    1. Установить тоннель с кнопкой электронного ручника (в данном случае использовался тоннель Renault Laguna 3).
    2. Купить редуктор на 500 или 750 Nm c ходом 15-20 мм. (от 1600 р, ссылка на Ali)

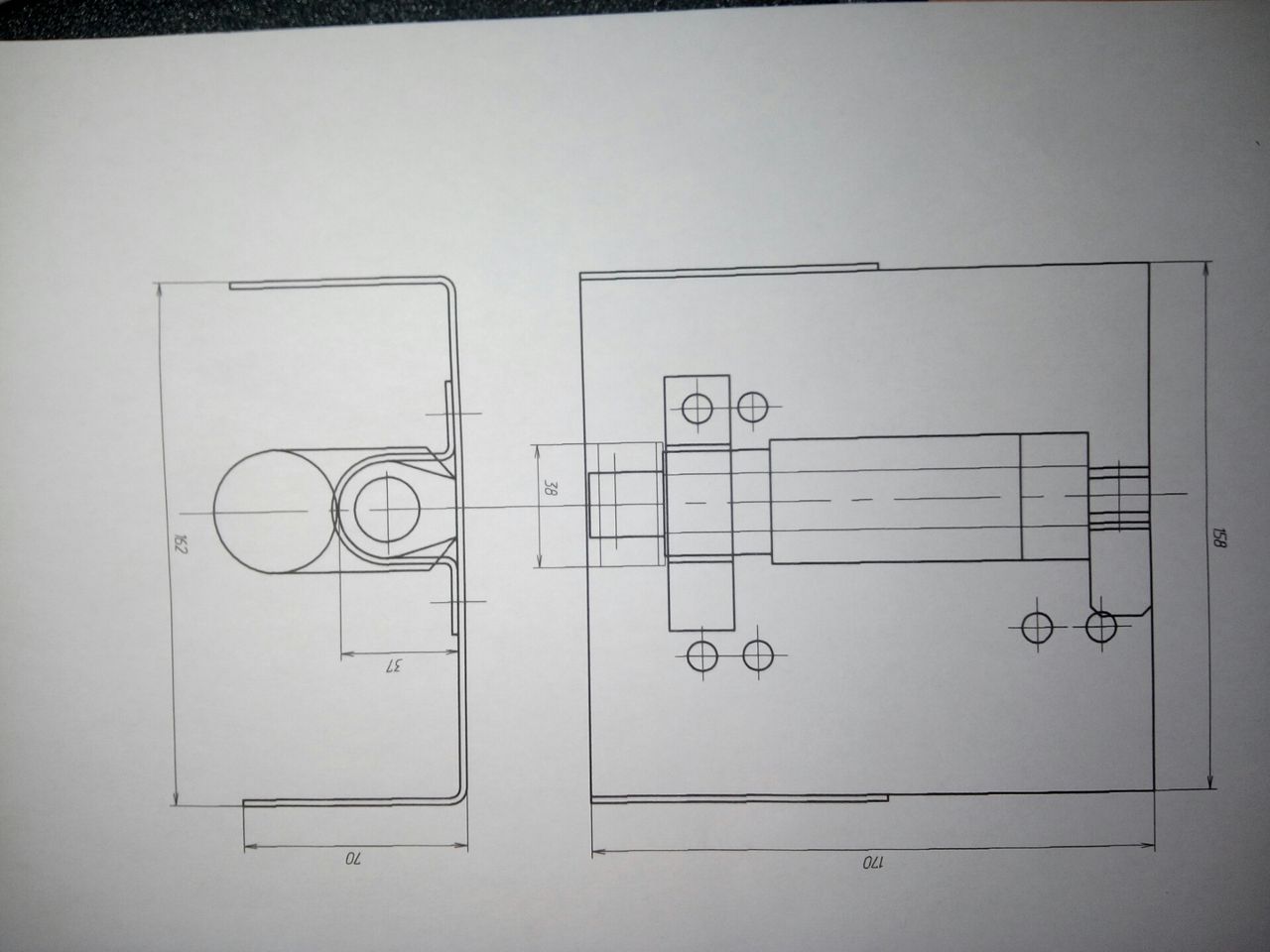

    3. Сделать пластину для крепления редуктора.

    Сделать пластину для крепления редуктораСделать пластину для крепления редуктора

    Доработка редуктора

    Пришлось перепаять внутренние концевики редуктора. Суть доработки — двойная «система безопасности» натяжения тросов:

    • Первая — это блок управления временем затяжки, он сам отключает редуктор в нужное время.
    • Вторая — это концевики в самом редукторе.

    Т.е. если вдруг реле выйдет из строя и не сработает на остановку, то концевики выполнят эту функцию. Доработка не обязательна, но желательна.

    Доработка редуктора

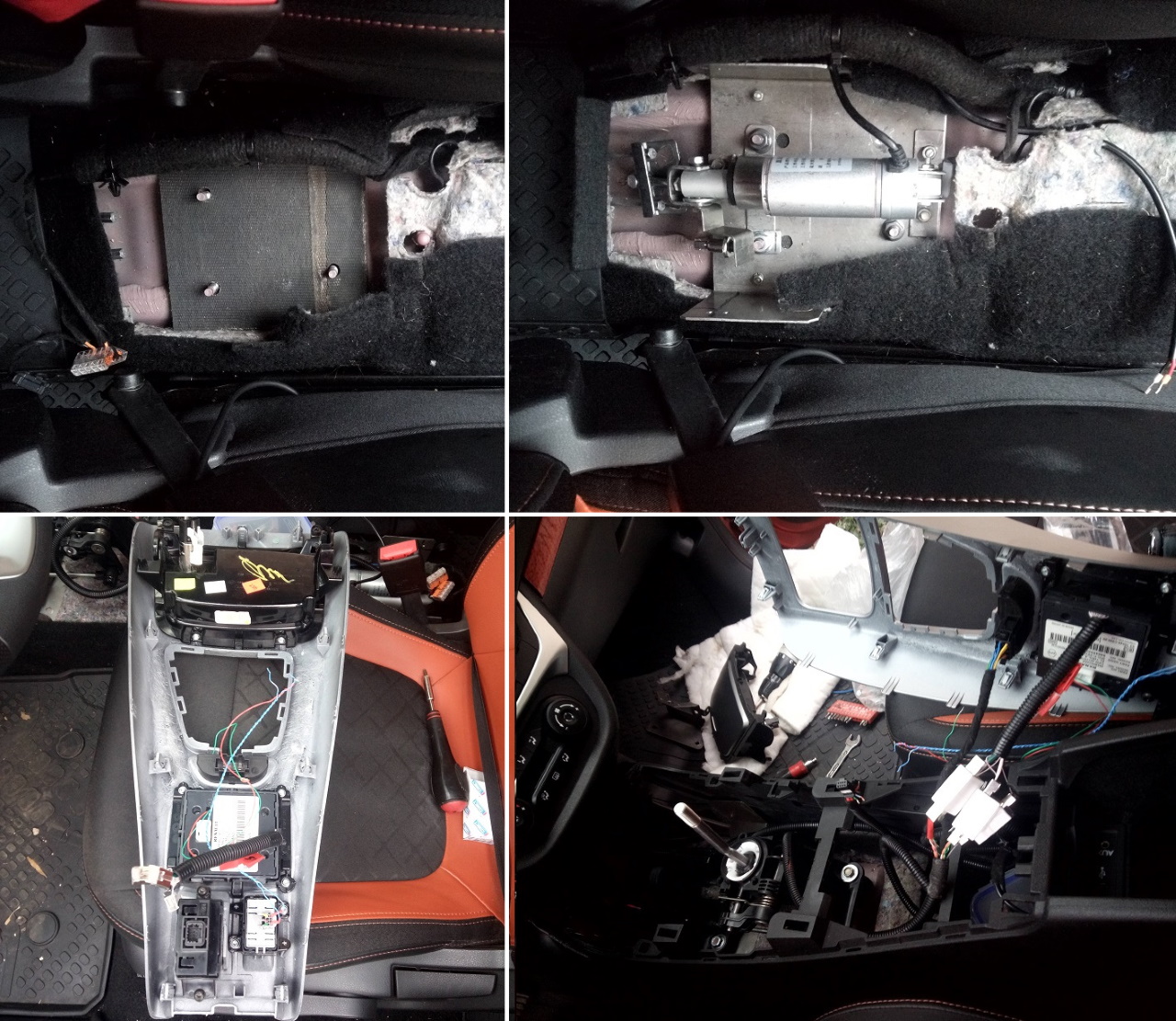

    Установка

    1. Установить редуктор на пластину, зафиксировать конструкцию на тоннеле.
    2. Подцепить тросик и концевик ручника.
    3. Подключить к блоку управления на основе реле (см. схему).
    4. Подключить блок управления к кнопке ручника.

    установКак установить электронный ручник на автомобиль своими рукамиустановКак установить электронный ручник на автомобиль своими рукамиустановКак установить электронный ручник на автомобиль своими руками

    Видео работы электронатяжителя ручника в процессе установки (это не окончательный вариант):

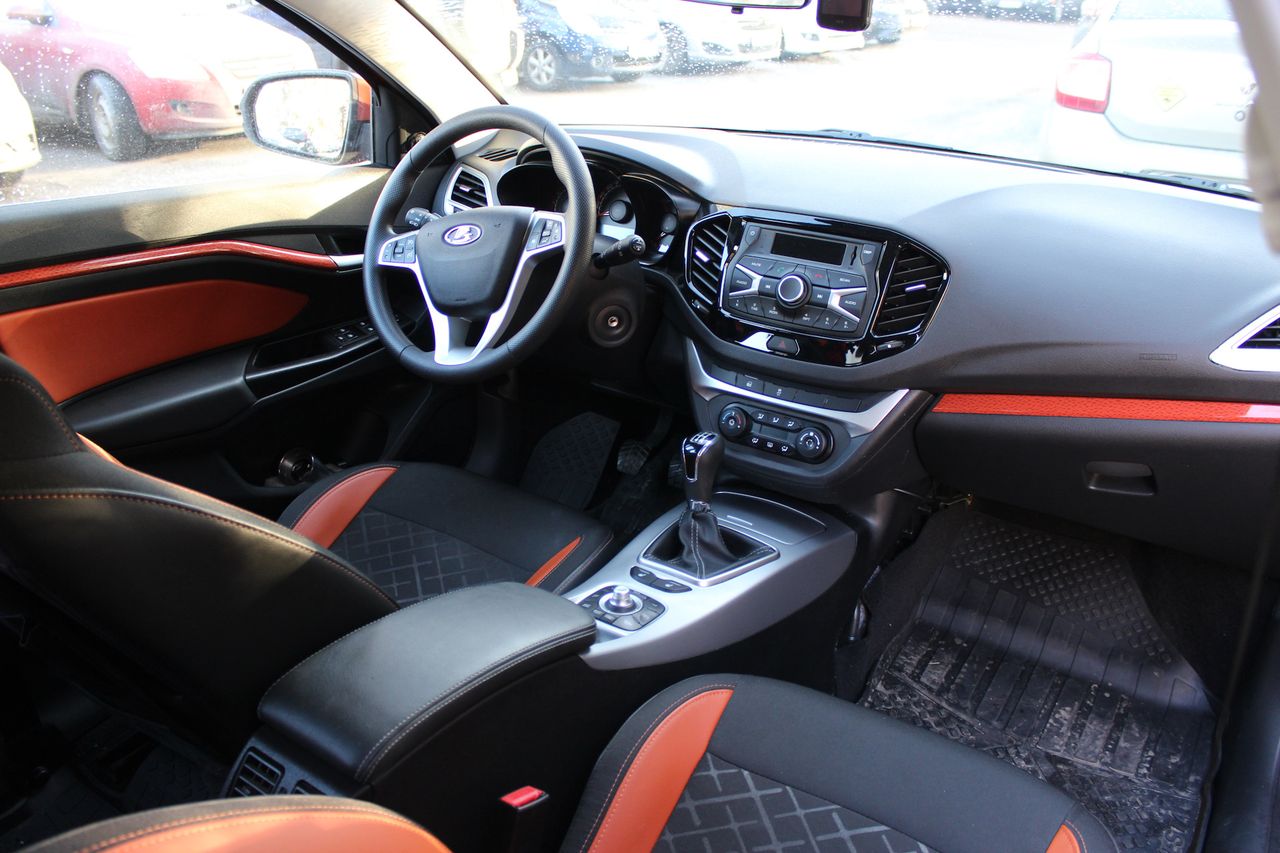

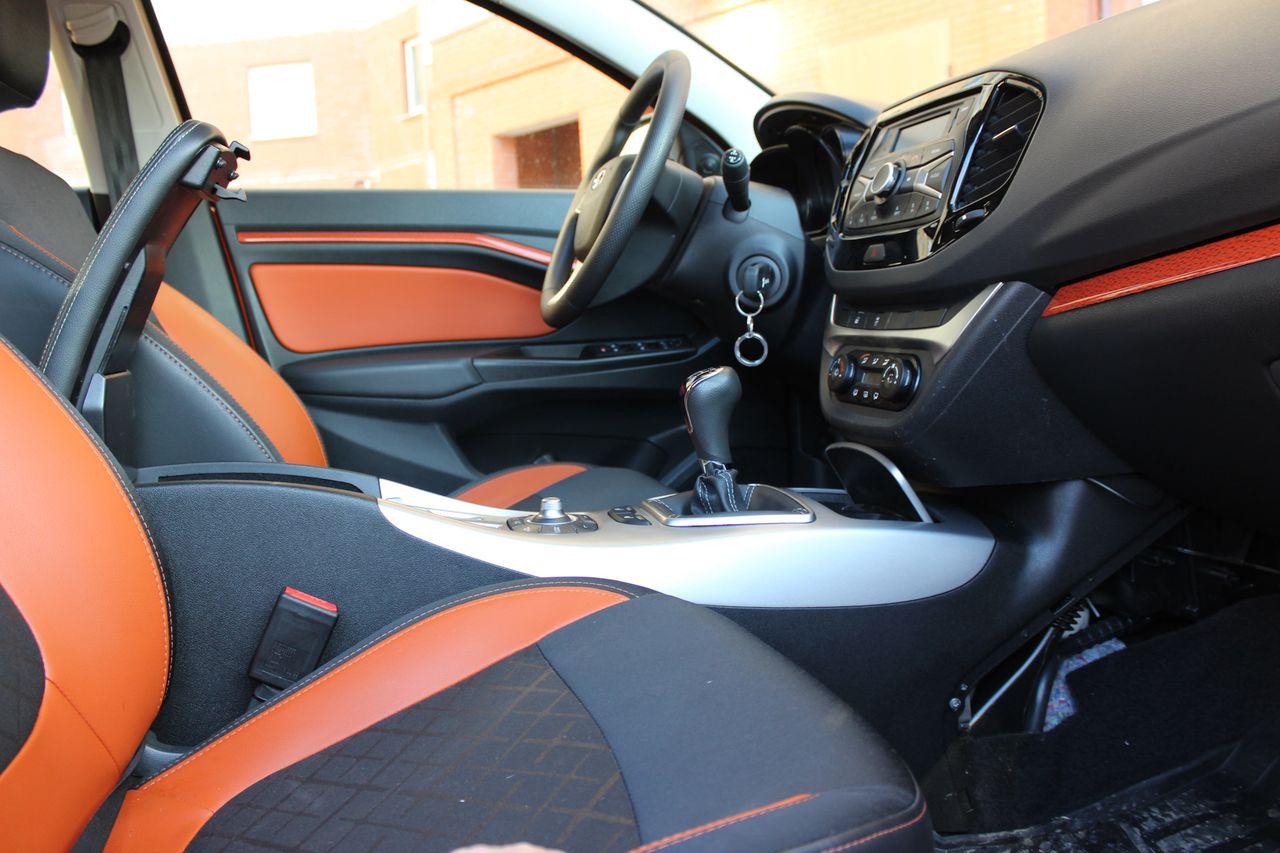

    Результат доработки:

    электронный ручник на Lada Vestaэлектронный ручник на Lada Vestaэлектронный ручник на Lada Vestaэлектронный ручник на Lada Vestaэлектронный ручник на Lada Vestaэлектронный ручник на Lada Vesta

    А вы готовы установить такой аналог электронного ручника на свой автомобиль?

    Кстати, а вы знаете, как на тоннель установить беспроводную зарядку для телефона?
