Как сделать подсветку кнопок на руле Lada XRAY

28 декабря 2016 Лада.Онлайн 36 338 2

Рули автомобилей Lada Vesta и XRAY внешне одинаковые, но на самом деле в них много различий. Например, в отличии от седана на руле кроссовера нет подсветки кнопок управления магнитолой. Разбираемся, как доработать мультируль на Lada XRAY и заставить кнопки светиться.

Потребуется:

разобрать рулевое колесо и блок кнопок;
купить SMD светодиоды серии 0603, 1104 и SMD резисторы типоразмера 0805 или 0603, номиналом от 4 до 8 кОм (подбирается индивидуально), чем больше номинал резистора, тем менее ярко будут светить диоды, но и ресурс их будет дольше;
приготовить паяльник, кусок провода, «мамы» от разъемов материнской платы ПК (POWER SWITCH, RESET, HDD LED и т.д.), сверло 0,7мм, акриловый лак.

Порядок установки светодиодов:

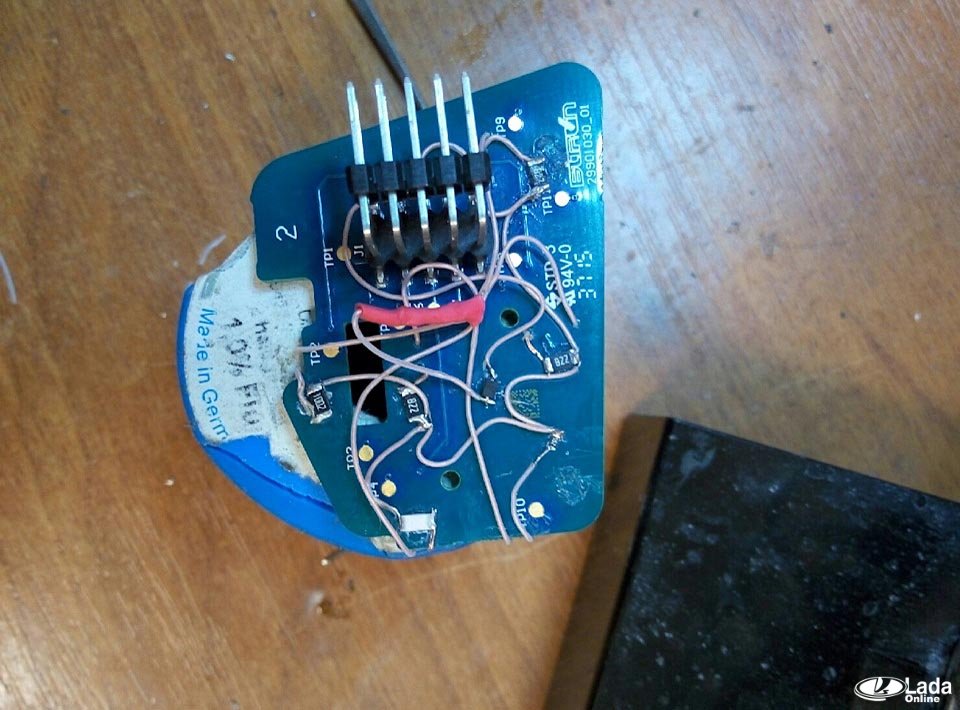

Наклеить на плату через контактную резинку в подходящие места светодиоды.
На обратной стороне платы приклеиваем ограничительные резисторы. Соединяем их с LED-диодами через отверстие, которое делаем при помощи сверла.
Покрываем для надежности акриловым лаком.

p.s. блок кнопок управления магнитолой от Лада Весты на Lada XRAY не подойдет.

Порядок подключения подсветки на руле:

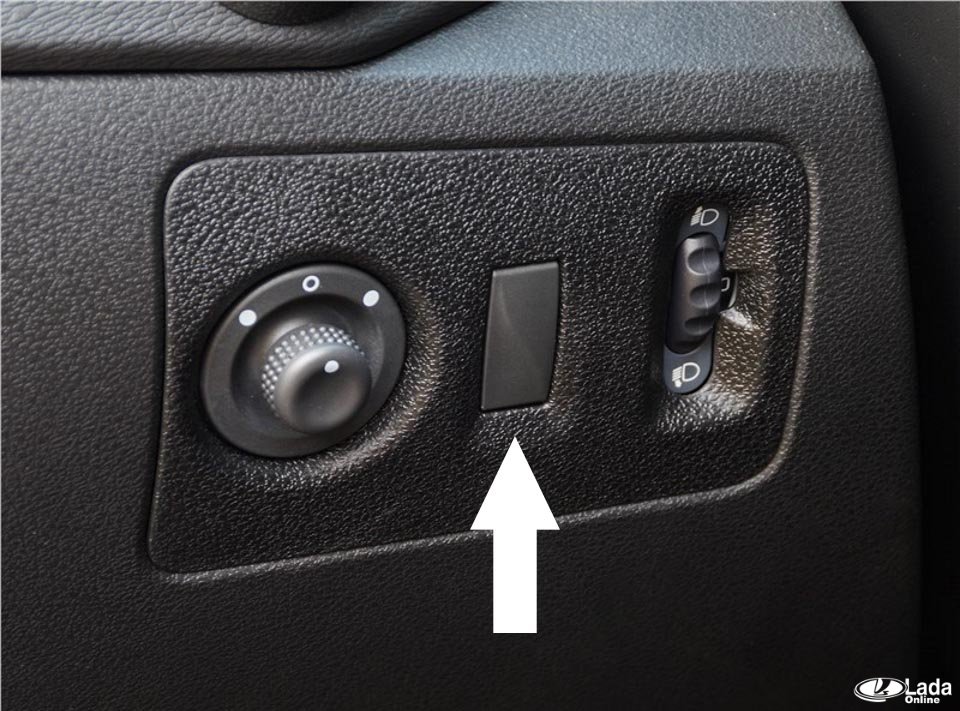

Подать +12В на 11 контакт подрулевого переключателя (в народе «улитка»). Чтобы добавить в разъем контакт нужно его разобрать, поддев белый фиксатор плоской отверткой. +12В можно взять от датчика угла поворота рулевого колеса (пин №8), который находится под рулем. На автомобилях с двигателем Renault-Nissan +12В можно позаимствовать с разъема заглушки (между «управление зеркалами» и «корректором фар»): 1 контакт - это +12В от зажигания, а 8 - это +12В подсветки.
Убедиться в наличии необходимой проводки в руле (от 11 контакта «улитки» до блока с кнопками). На комплектации «Top Presige» она есть. В случае ее отсутствия придется протянуть провод внутри руля самостоятельно.

Напомним, Lada XRAY также отличается отсутствием подсветки кнопок подогрева сидений. Но в этом случае все проще, т.к. светодиоды припаивать не потребуется. Другие инструкции по доработке и тюнингу Lada XRAY ищите в этой категории.

Фото: бортовой журнал walla03

Ключевые слова: подсветка салона lada xray | руль lada xray | магнитола lada xray

Поделиться в социальных сетях:

👍

максим
25 декабря 2017 23:41

я так понял что +12в на 11 пине в комплектации топ престиж с дв h4m уже есть он идет и на круиз и подсветка будет работать сразу с веставскими кнопками, остается только при помощи блочка переключения треков их перепрограммировать под алгоритм работы кнопок мм хрея

-3
Лада.Онлайн
6 января 2017 12:30

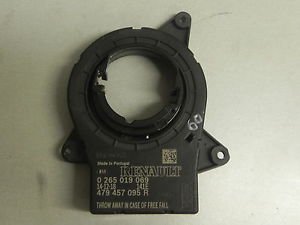

Датчик положения руля вот такой
