Как снять руль на Lada Vesta, XRAY и Largus FL

Снимать рулевое колесо автомобиля приходится в разных случаях, например, для перетяжки его обода кожей или для демонтажа последующих деталей. Снятие руля Весты, Ларгуса ФЛ и XRAY выполняется аналогично.

Внимание! После снятия руля есть шанс получить ошибку ESP, которая вынудит калибровать датчик угла поворота руля. А для этого нужно диагностическое оборудование, хотя бы Сканматик 2.

Снятие подушки безопасности

Выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи и подождать полного разряда конденсатора активатора (не менее 1 минуты).

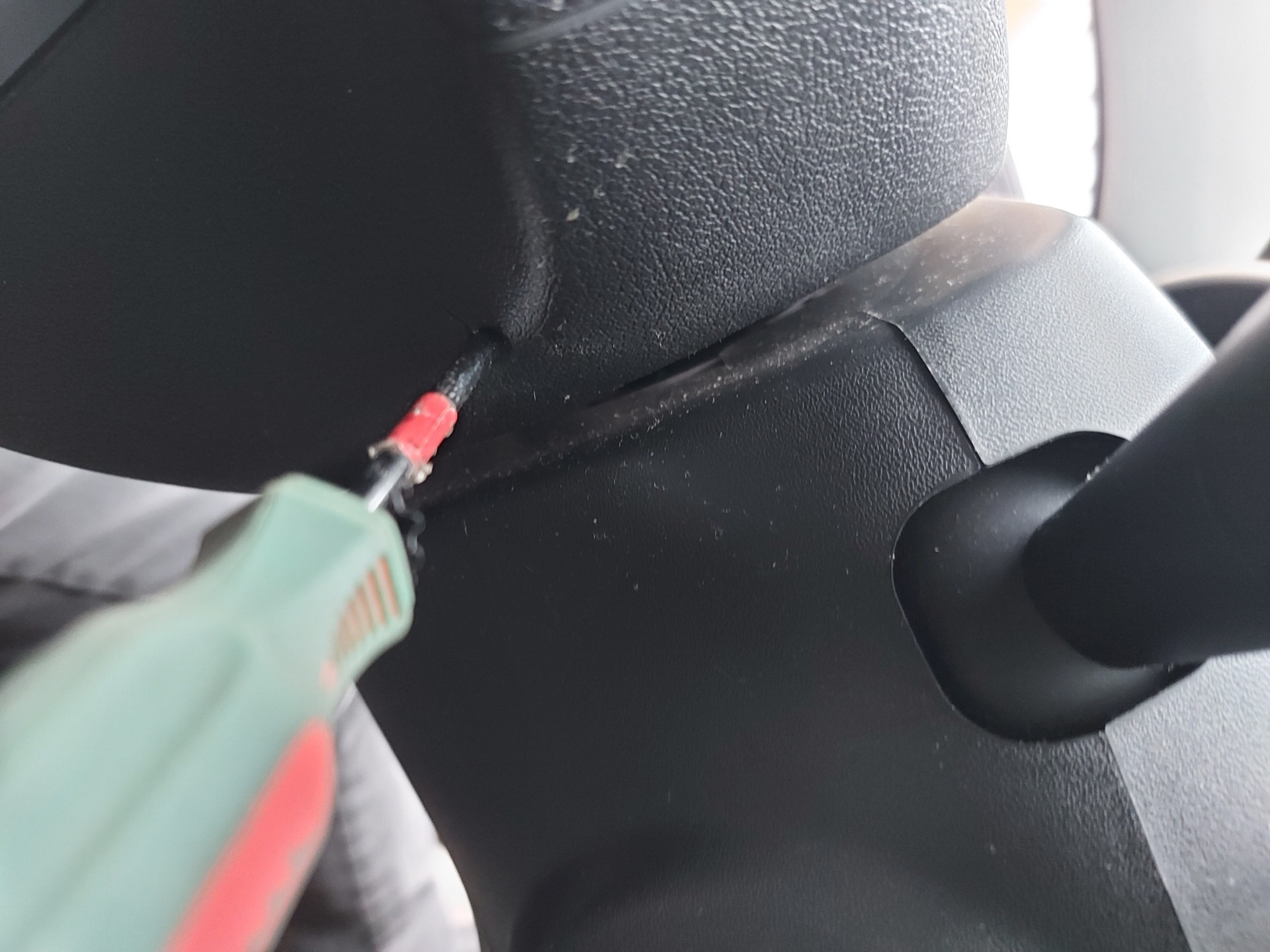

1. Вставить два стержня (гвозди или отвертки диаметром 5 мм) в специальные отверстия по бокам руля, а затем одновременно сжать ими пружинные фиксаторы подушки безопасности (для наглядности на фото два стержня показаны уже без подушки безопасности водителя).
2. Когда модуль подушки приподнимется, помощник должен потянуть ее руками к себе.
3. Для того чтобы снять разьем подушки надо сначала открыть замок, приподняв верхнюю часть разъёма (фото spol).

Процесс также показан на видео:

Снятие руля

Потребуется: насадка сменная Torx Т50, удлинитель и вороток, съемник двухрычажный.

1. Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.

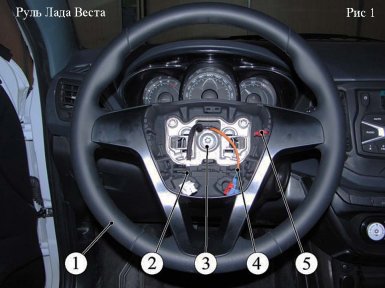

2. Отвернуть болт №3 (рис №1) крепления рулевого колеса. Аккуратно снять руль, потянув его на себя, извлекая через отверстие в ступице провода звукового сигнала №2 (рис №1) и провода подушки безопасности №4 (рис №1).

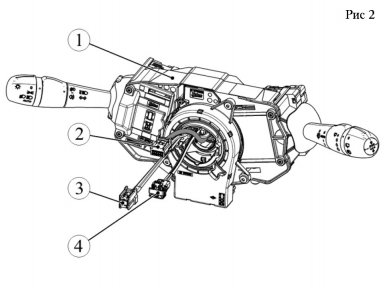

3. Если на руле есть кнопки (мультируль), тогда дополнительно отсоедините колодку №4 (рис №2).

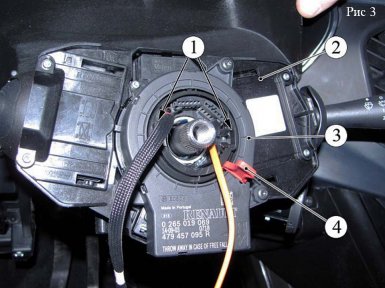

Извлечь из кармана руля транспортировочный предохранитель №5 (рис №1) и установить его во вращающееся устройство, как показано на рисунке №3.

Установка руля

Нельзя повторно использовать болт крепления руля к рулевому валу, следует применять только новый болт. Момент затяжки болта 38…50 Н.м (3,8…5,0 кгс.м).

Если по какой-то причине транспортировочный предохранитель отсутствует, тогда следует проверить и при необходимости выставить в среднее положение контактный диск устройства вращающегося блока подрулевых переключателей. Совмещаем шлицы на ступице руля со шлицами на валу, как показано на рисунке №4. Совместить выступы на руле с пазами №1 (рис №3). Далее производим установку руля в обратной последовательности.

Напомним, другие инструкции по ремонту и обслуживанию автомобиля можете найти в содержании Весты или XRAY.
