Доработка печки и кондиционера (замена тросиков на приводы) на Lada XRAY

24 июня 2021 Лада.Онлайн 8 731 2

В зависимости от комплектации на семейство автомобилей Lada XRAY может быть установлена климатическая система с ручным управлением (тросики) или с автоматическим управлением (сервоприводы). Разбираемся, как доработать конструкцию и заменить тросиковое управления на автоматическое.

Инструкцией поделился владелец Lada XRAY (gasmonkey87).

Одна из причин замены ручного управления - это не надежность тросиков.

Потребуется:

панель управления климатом (САУКУ без режима "авто").
накладка САУКУ (артикул 275009398R).
штатная проводка для подключения САУКУ.
сервоприводы (артикул Т1009914Р 2шт, Т1013034W 1шт)
резистор отопителя (артикул T1017845R-C)

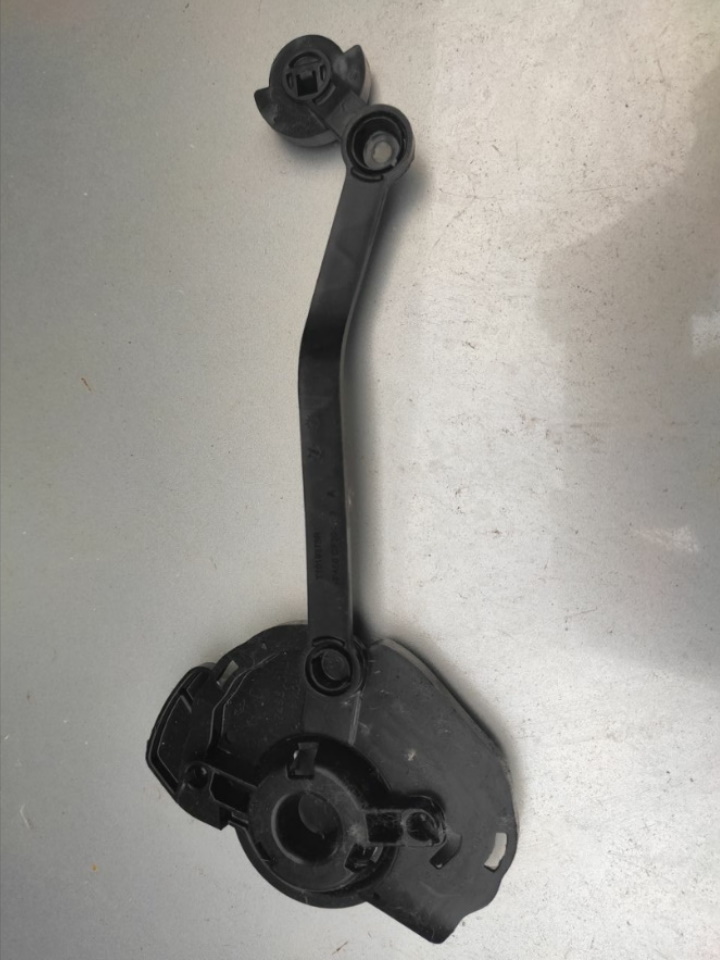

тяга/рычажок (фото №2)

Цена комплекта около 5000 рублей (новые только сервоприводы, остальное б/у)

Порядок установки:

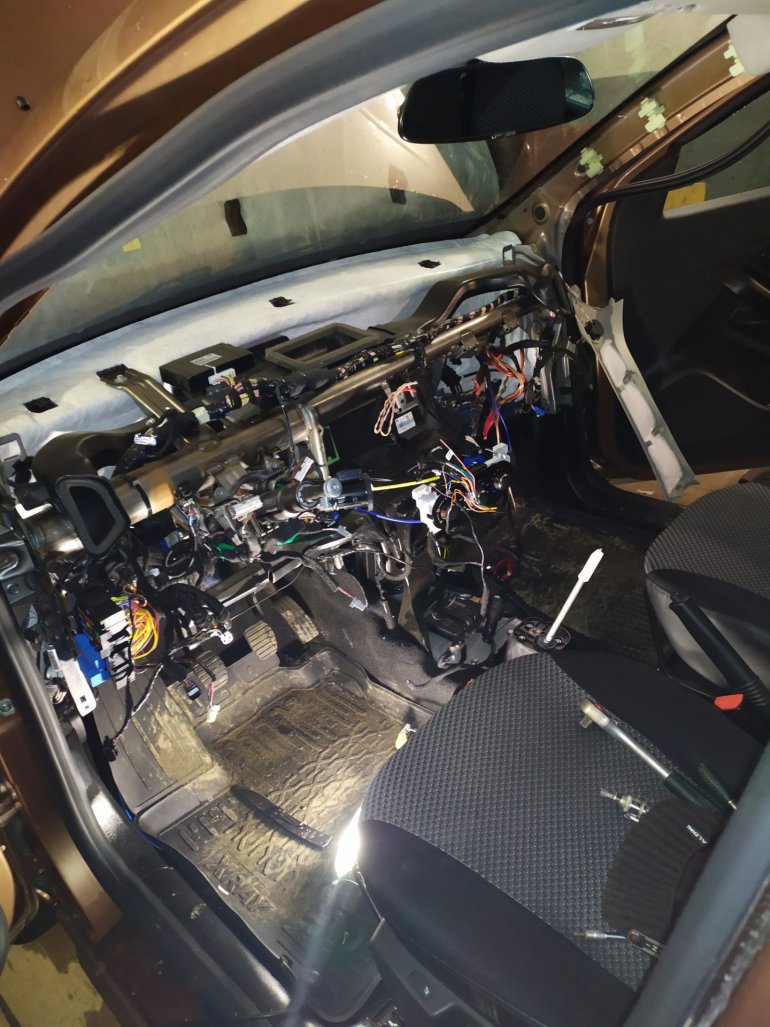

1. Придется снимать торпедо.

2. Снять тросики.

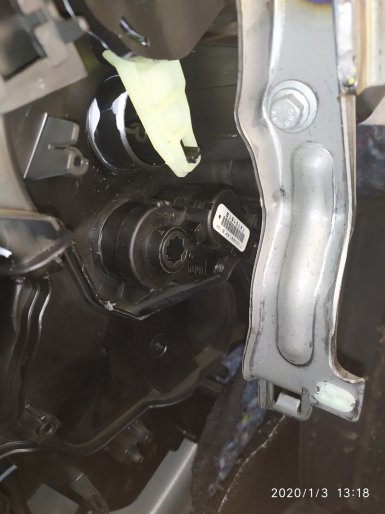

3. Установить сервопривод на управление заслонками. Он вместе с рычажком встаёт без доработок.

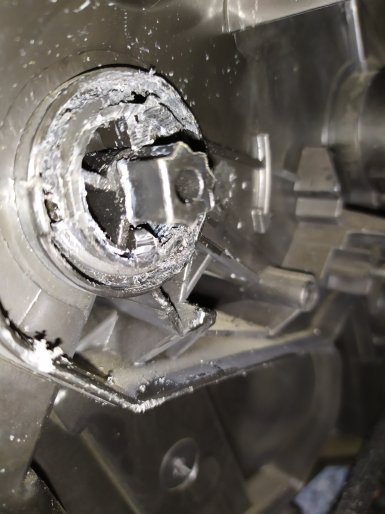

4. Установить сервопривод на управление заслонками распределения воздуха, тут придется спилить заглушку в корпусе.

5. Установить новый резистор, разметка под него есть, но требуется подрезать пластик.

6. Установить и подключить новый блок САУКУ к старым проводам (если нет фишки, то провода питания выпаиваем из старого блока).

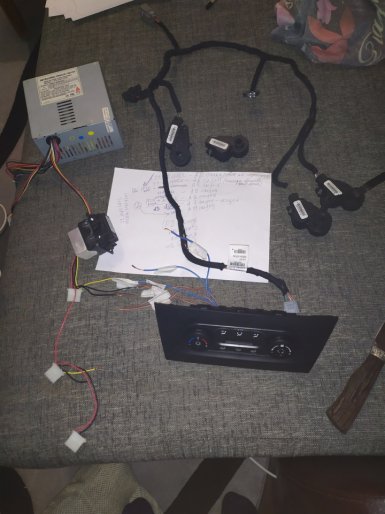

Общая схема подключения:

Общая схема подключения

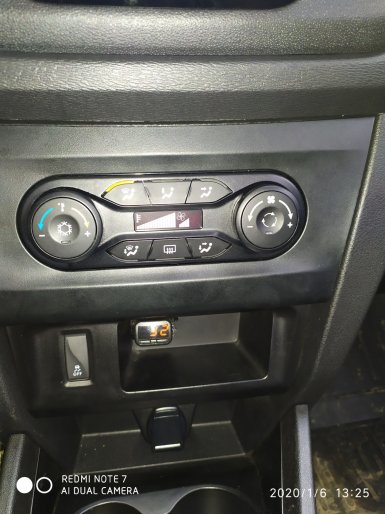

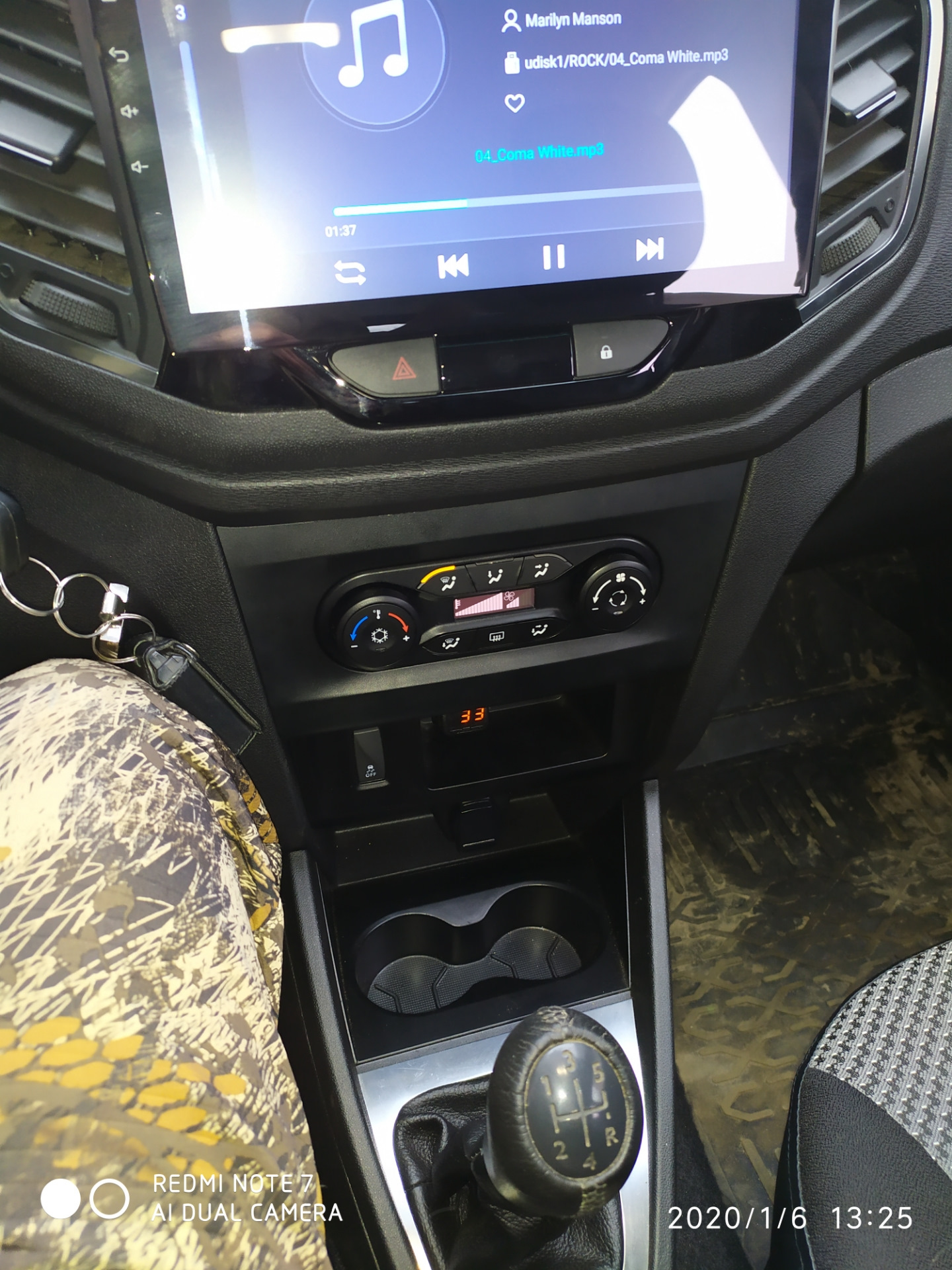

Результат:

Другие доработки:

Ключевые слова: кондиционер lada xray | печка lada xray

Поделиться в социальных сетях:

👍

Алексей Юрьевич
12 февраля 2025 02:23

Регулировка климат контролем ручками - крутилками вообще не нормально. Как пещерные. Что нельзя другие способы внедрить? А при выходе из строя одного тросика, приходится покупать набор тросиков. Почему? Ведь выходит из строя только один, у левой ручки. Почему продаëте наборами?

+1
Женя Вагин
29 марта 2022 17:08

Маркировка тяги: T1019376R

рычажка: T1019377P
