    Установка доп.кнопки открывания багажника на Lada XRAY

     07 апреля 2017  Лада.Онлайн    25 201    6

    Установка доп.кнопки открывания багажника на Lada XRAY

    Кнопка открывания багажника на Lada XRAY есть на самой крышке багажника, а также ключе. Если этого вам не достаточно и вы хотите иметь возможность открывать багажник кнопкой из салона или через дополнительный канал сигнализации, тогда придется доработать конструкцию кроссовера.

    Внимание! Все действия вы делаете на свой страх и риск. При вмешательстве в штатную проводку автомобиля вы теряете гарантию.

    Чтобы открыть багажника следует замкнуть на «массу» контакт B31 блока электроники, который находится под торпедо, левее рулевой колонки. На фото, в этот контакт, вставлена иголка:

    контакт отвечающий за открывание багажника на Lada XRAY

    Открытие багажника по доп. каналу сигнализации

    На провод дополнительного канала устанавливаем диод (катодом к разъему сигнализации) для развязки (на всякий случай).

    диод на проводедиод на проводе

    Вытащить разъем с блока и вставить в контакт B31 ножку диода, затем вставляем разъем обратно в блок. При таком подключении вмешательство в проводку автомобиля будет минимальным. При необходимости все можно будет быстро вернуть обратно. Теперь при активации дополнительного канала на брелке сигнализации будет открываться багажник.

    подключение открытия багажника XRAY к доп. каналу сигнализацииподключение открытия багажника XRAY к доп. каналу сигнализации

    Установка кнопки открытия багажника в салоне

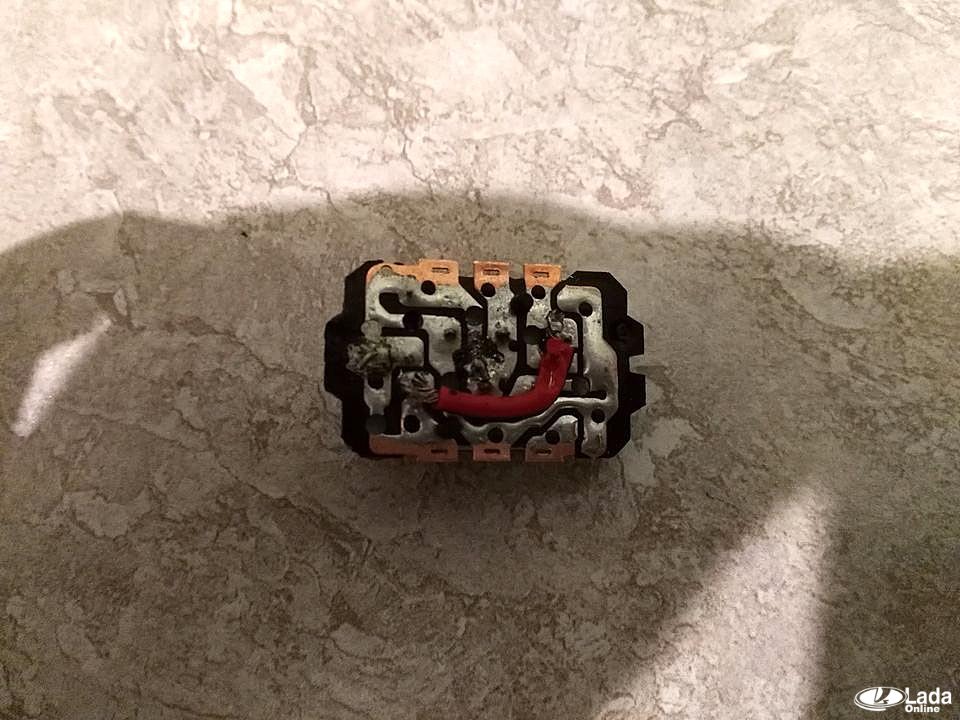

    Аналогичным образом можно установить кнопку для открытия багажника в салоне. В данном случае взяли кнопку без фиксации от центрального замка от Renault Duster (артикул: 252108592R). Т.к. она работает на две стороны было решено ее доработать (разобрать и соединить выходы с обоих сторон, чтобы не было разницы куда нажимать). Подсоединяем к кнопке провода с наконечниками типа «мама» (2,8 мм), используем термоусадку.

    кнопка ЦЗ renault dusterдоработка кнопки ЦЗ renault dusterподключение кнопки ЦЗ renault duster

    Кнопку размещаем в блоке управления зеркалами, вместо заглушки. Подключаем один провод на кузов, а другой в разъем B31 блока электроники. Чтобы у кнопки была подсветка после включения габаритов, подключаем ее третий провод к +12 В подсветке электрокорректора фар (разъем №8, предварительно проверьте мультиметром).

    установка кнопки ЦЗ renault duster в Lada XRAYподключение кнопки ЦЗ renault duster в Lada XRAYкнопки ЦЗ renault duster в Lada XRAY для открывания багажникакнопки ЦЗ renault duster в Lada XRAY для открывания багажника

    После всех доработок багажник Lada XRAY может открываться с четырех мест:

    1. с кнопки на двери багажника (штатная функция);
    2. с брелка штатной сигнализации (штатная функция);
    3. с кнопки из салона (доработка);
    4. с кнопки брелка дополнительной сигнализации (доработка).

    Осталось только подобрать газовые упоры и пружины, чтобы крышка багажника XRAY поднималась автоматически, как это делают на универсалах LADA.

    Напомним, ранее мы рассказывали, как вместо обычной кнопки можно использовать сенсоры, а также как улучшить подсветку в багажнике Lada XRAY.

    Фото: форум xrayclub.ru
