Как установить климат-контроль вместо простого кондиционера на Lada XRAY

21 декабря 2021 Лада.Онлайн 11 667 4

Как установить климат-контроль на Lada XRAY

В зависимости от комплектации на Lada XRAY с завода может быть установлен несколько разновидностей климатических систем (кондиционер или климат-контроль). Разбираемся, как можно доработать конструкцию этой модели, заменив обычный кондиционер на климат-контроль.

Инструкцией поделился владелец Lada XRAY (GasMonkey87).

Сначала потребуется заменить тросики управления заслонками на электроприводы (инструкция).

Для установки климат-контроля потребуется:

Датчик температуры салона (артикул 277200005R)
Блок управления климат-контролем от Renault Logan ll (275105737R)
ЭБУ климат контроля (артикул 285252905R)
Корпус печки с электрорегуляторами/сервоприводами (272704209R)
Проводка отопителя под климат-контроль (T1020300S)
Резистор вентилятора отопителя (MR1057800)

Некоторые детали были куплены б/у, комплект обошелся 4500р.

Порядок действий:

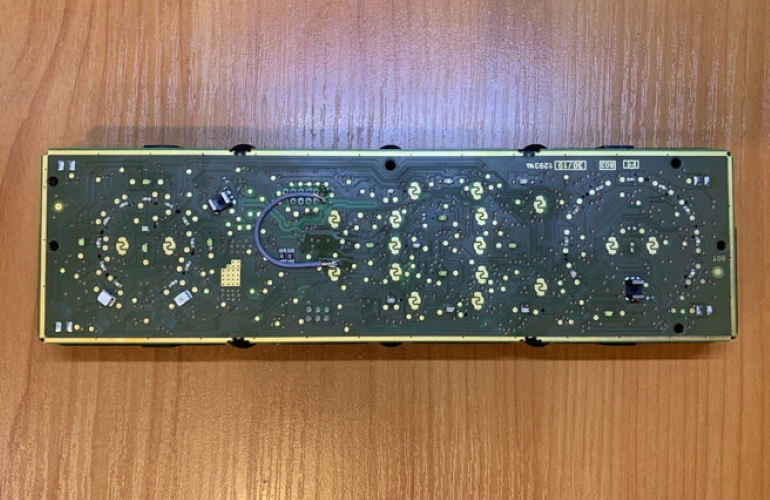

1. Разобрать блок управления климат-контролем и припаять перемычку (нужна для включения обогрева заднего стекла).

Как установить климат-контроль на Lada XRAY

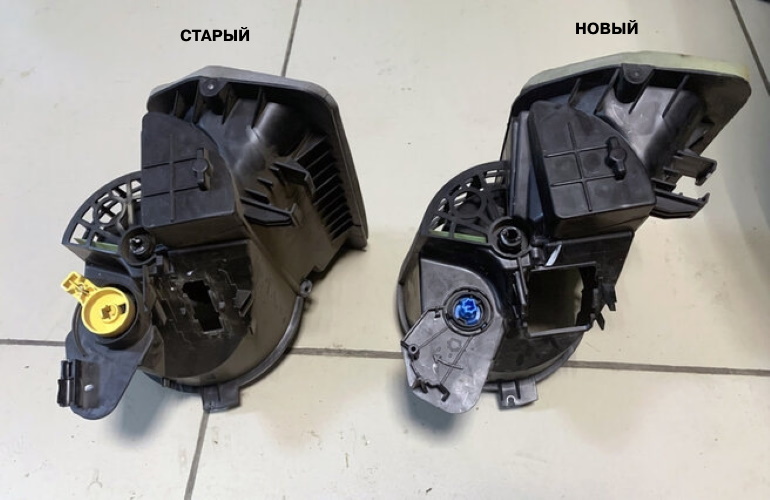

2. От купленного корпуса печки потребуется только часть с заслонками рециркуляции. Чтобы ее отделить нужно вывернуть 2 винта TorX и повернуть фиксатор.

Как установить климат-контроль на Lada XRAY

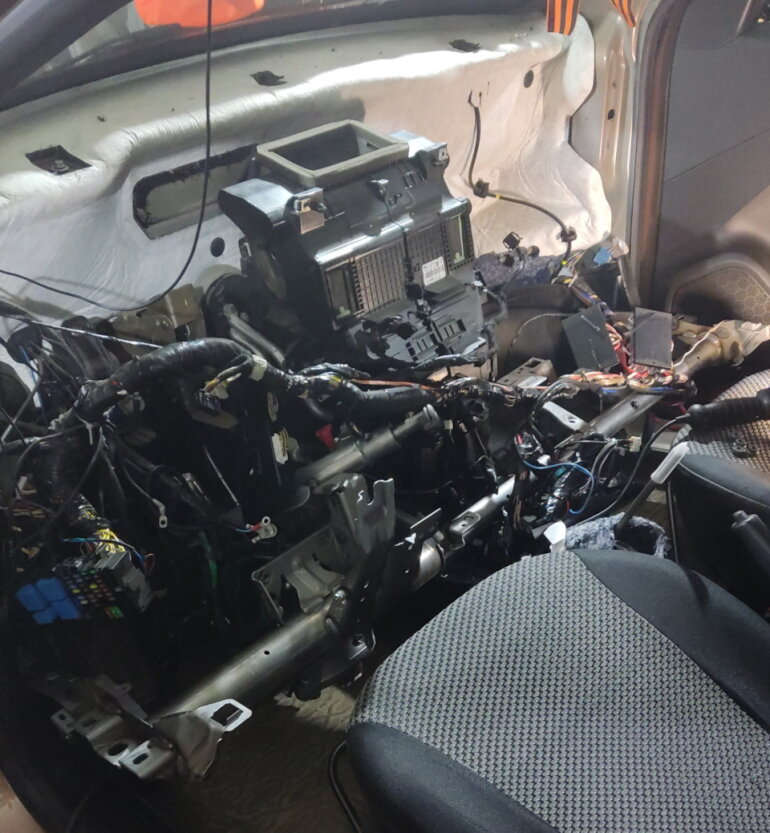

3. Снять торпедо (инструкция).

4. Снять усилитель и кронштейн педали тормоза. Внимание! Кронштейн острый, берегите пальцы!

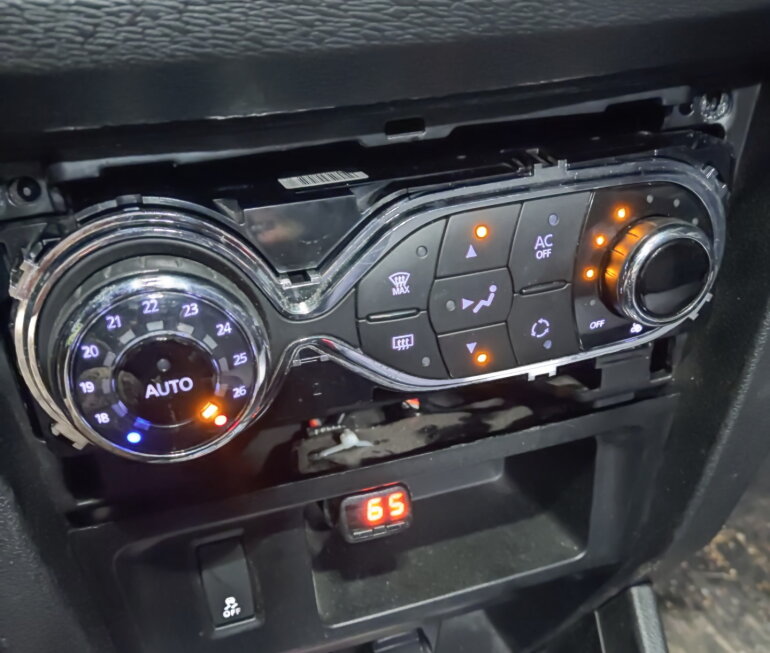

5. Установить на штатный корпус печки новую часть с заслонками. Закрепить датчик температуры салона рядом с зеркалом. Установить блок управления климатом.

Т.к. блок нештатный, облицовку для блока управления придется изготовить самостоятельно (на фото без облицовки), например, эпоксидка+шпакля или печать накладки на 3D принтере.

6. Выполнить подключение по схеме.

Как установить климат-контроль на Lada XRAY

По отзыву владельца, перенастраивать ЭБУ не нужно, климат работает и без этого отлично.
