Про штатную камеру заднего вида и парктроник Niva Chevrolet

15 мая 2020 Лада.Онлайн 15 383 0

С января 2013 г. в комплектации люкс (GLS) автомобиля Niva Chevrolet завод начал устанавливать камеру заднего вида (модель PJ-108CM). Она встроена в рамку номерного знака. А в марте 2014 г. завод начал комплектовать внедорожник системой парковки (далее — парктроник) модели «сПАРК-4-V», которая производит измерение и индикацию в цифровом виде и предусматривает датчики только для задней полусферы автомобиля.

Камера заднего вида

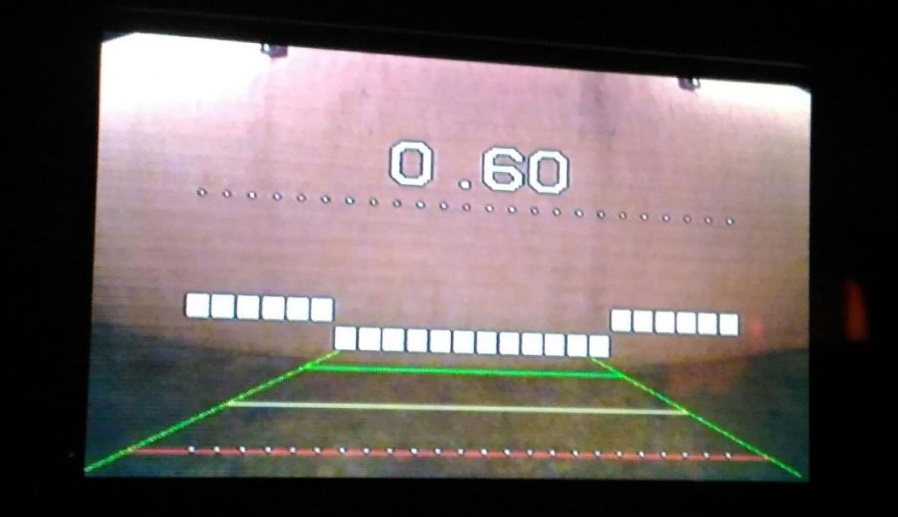

Видеокамера имеет парковочные линии и настроена таким образом, что расстояние от крайней линии зеленого цвета до запасного колеса составляет 60 см., а от ближней линии красного цвета — 30 см.

Характеристики камеры и дисплея в салонном зеркале представлены в таблице:

Наименование	Значение
Матрица камеры	Цветная CMD
Минимальная освещенность	0.2 LUX
ТВ-система	PAL
Разрешение	420 ТВ-линий
Количество пикселей	648 x 488
Питание	12 V
Угол обзора	170°
Цвет	Черный
Диапазон рабочих температур	от -30°C до +65°C
Габаритные размеры рамки номерного знака	545 х 145 мм

Регулировка камеры заднего вида по высоте осуществляется двумя болтами на её корпусе.

С марта 2014 г. камера заднего вида активируется при включении задней передачи автомобиля и передает своё изображение в парктроник, который накладывает на него цифровые значения измеренного расстояния до препятствия и далее передает видеосигнал на дисплей, встроенный в салонное зеркало.

Салонное зеркало имеет встроенный TFT LCD дисплей 4,3”, оснащенный двумя видеовходами: канал AV1 (белый штекер) и AV2 (приоритетный, желтый штекер). В приоритетном порядке на дисплей выводится изображение с парктроника и камеры заднего вида, при этом включение дисплея в зеркале происходит автоматически при включении задней передачи автомобиля.

Видеовход канала AV1 стандарта RCA («тюльпан» желтого цвета) находится в пепельнице водителя и предназначен для подключения иных источников видеосигнала (например, видеорегистратора). При этом потребуется вручную включить дисплей в салонном зеркале кнопкой на панели приборов.

Парктроник

Парктроник не имеет собственного дисплея и выводит свою информацию на дисплей, встроенный в салонное зеркало. При этом индикация с парктроника накладывается на изображение, получаемое с камеры заднего вида. Парктроник также использует звуковое оповещение о препятствии. Активация дисплея в салонном зеркале и камеры заднего вида происходит автоматически при включении задней передачи.

Парктроник имеет встроенную функцию «СТОП» и работает в этом режиме каждый раз при нажатии педали тормоза в ситуации, когда расстояние до препятствия в задней полусфере автомобиля составляет менее 1 метра.

Парктроник настроен на измерение расстояния от препятствия до запасного колеса, расположенного на двери задка и являющегося крайней точкой автомобиля в задней полусфере (функция «Фаркоп» со значением 14 см.).
