Назначение блока дополнительных функций кузовной электроники (БДФКЭ) Lada Vesta NG

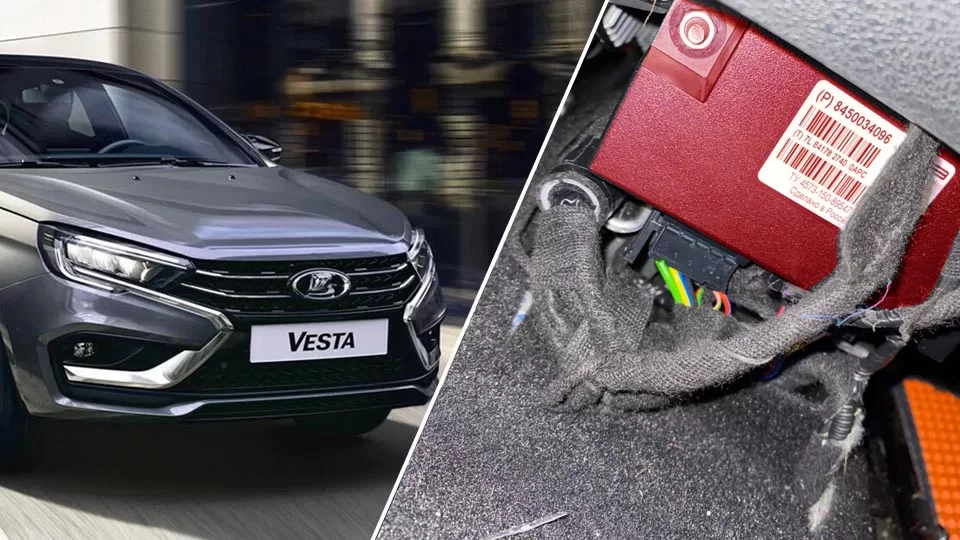

На Lada Vesta NG (новое поколение) для управления различными функциями безопасностями и комфорта используется несколько различных электронных блоков управления. Один из них БДФКЭ - блок дополнительных функций кузовной электроники, который находится под облицовкой туннеля пола. Рассмотрим назначение и параметры этого блока.

 Блок дополнительных функций кузовной электроники предназначен для выполнения следующих функций:

• включение, ступенчатое изменение уровня нагрева и выключение нагревателей передних сидений,
• включение и выключение нагревателей задних сидений,
• управление сигнализаторами режимов включенного состояния нагревателей, размещенными в выключателях,
• управление обогревом ветрового стекла,
• управление складыванием/раскладыванием наружных зеркал заднего вида.

Основные параметры и характеристики:

Рабочий диапазон напряжения питания от 9 до 16 В.

Номинальная нагрузка при напряжении питания (13,5±0,1) В:

• обогреватели передних сидений – (60±10%) Вт;
• обогреватели задних сидений – (60±10%) Вт.

Максимальный ток нагрузки в следующих цепях:

• нагрев сиденья водителя – 6,5 А*;
• нагрев сиденья переднего пассажира – 6,5 А*;
• нагрев сиденья заднего левого пассажира – 9,0 А*;
• нагрев сиденья заднего правого пассажира – 9,0 А*;
• мотор складывания/раскладывания зеркал – 7,0 А.

* - максимальный ток на время не более 10 с.

Управление нагревателями сидений осуществляется выходными напряжениями ШИМ.
