Устройство системы контроля доступа Lada Vesta NG
04 сентября 2024 Лада.Онлайн 2 796 3
Система контроля доступа автомобиля предназначена для обеспечения функции иммобилайзера (противоугонной функции автомобиля), управления блокировкой рулевой колонки и управления замками дверей. На автомобиле Lada Vesta NG (новое поколение) используется система бесключевого доступа VSC.
В состав системы контроля доступа входят:
Для функционирования системы контроля доступа в электронную карту, HFM, ESCL и контроллер ЭСУД должен быть записан код системы контроля доступа, после чего они становятся "своими" для данного автомобиля. В это состояние указанные элементы переходят после выполнения процедуры сопряжения (обучения). Режимы работы системы отображаются с помощью сигнализатора в выключателе центральной блокировки замков дверей.
Электронная карта (CID)
Электронная карта используется для иммобилизации автомобиля и выполнения требований доступа к нему.
Основные характеристики карты:
Карта состоит из нескольких элементов:
И аккумулятор, и электронные части карты находятся в пыленепроницаемых и водонепроницаемых зонах (IP67S).
Допускается использование на автомобиле до 4 карт.

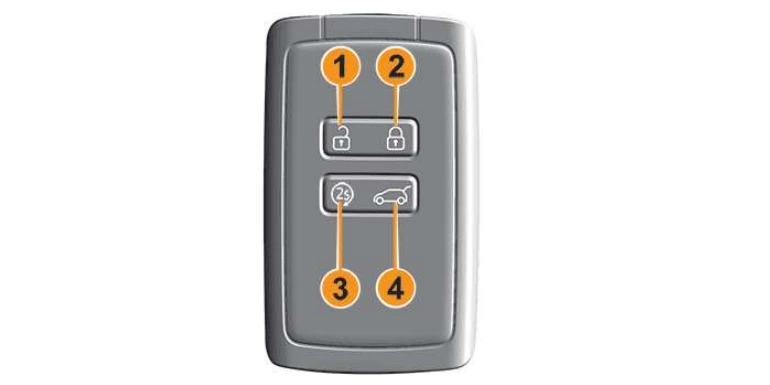

Электронная карта: 1 – кнопка "Разблокировка" (однократное нажатие: разблокировка замков дверей); 2 – кнопка "Блокировка" (однократное нажатие: блокировка замков дверей); 3 – кнопка "Удаленный запуск двигателя" (в вариантном исполнении); 4 – кнопка "Багажник" (однократное нажатие: отменяет заблокированное состояние багажника).
HFM (модуль бесключевого доступа)
HFM (модуль бесключевого доступа) управляет:
HFM также используется в качестве резервного считывающего устройства, когда батарея электронной карты разряжена или когда есть радиочастотные или низкочастотные помехи при бесключевом запуске (путем размещения электронной карты в предназначенном для этого месте на центральной консоли в зоне считывающего устройства).

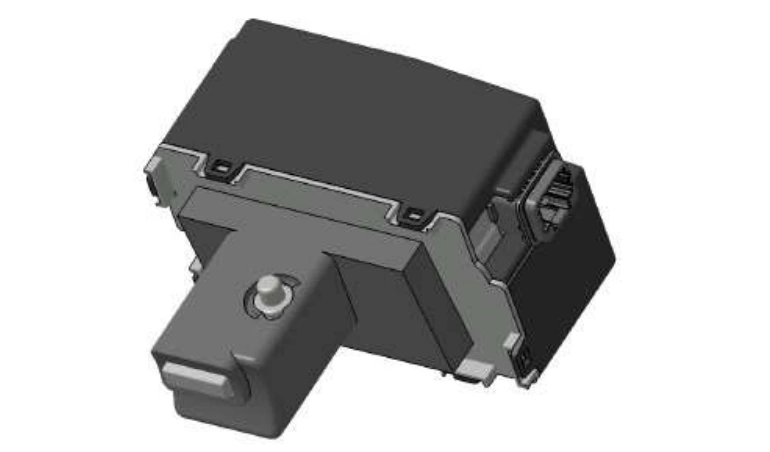

ESCL (модуль электронной блокировки руля)
ESCL (модуль электронной блокировки руля) является электронной противоугонной системой и предназначен для предотвращения несанкционированного доступа к управлению автомобилем. Это устройство блокирует и разблокирует рулевую колонку.
ESCL является одной из закодированных частей автомобиля, что способствует функции иммобилайзера.
Антенны
В автомобиле установлены антенны двух типов:

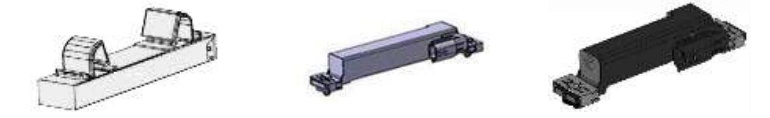

НЧ антенна состоит из катушки вокруг ферритового сердечника.
В зависимости от расположения в автомобиле существует 3 типа антенн:

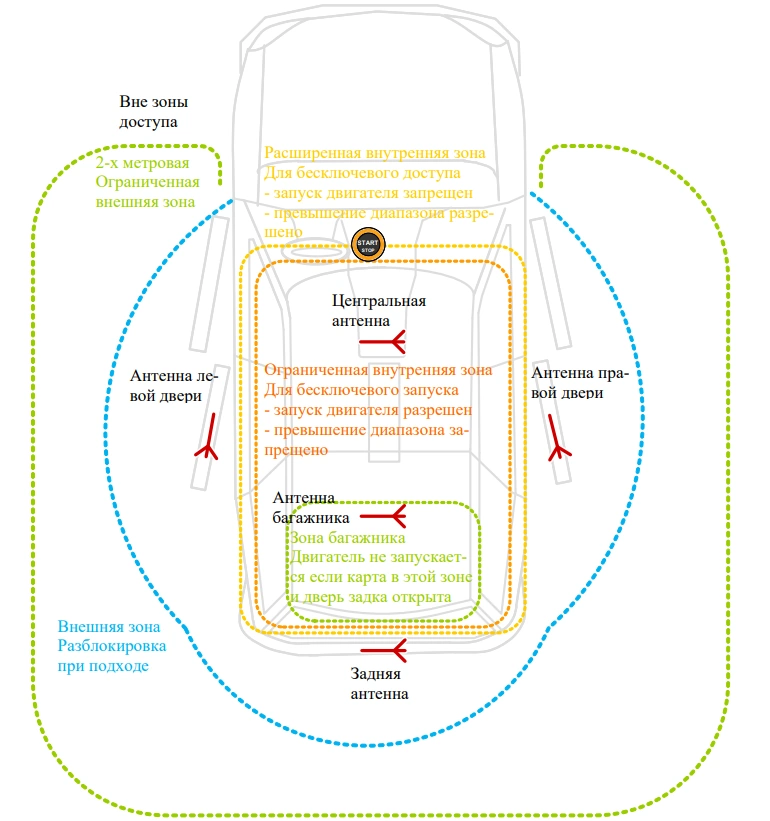

Зоны внутреннего и внешнего покрытия антенн приведены на рисунке:
Зоны внутреннего и внешнего покрытия антенн (зона обнаружения CID не показана).
Когда автомобиль поставлен на охрану, система каждые 500 мс проверяет наличие идентификатора клиента (CID) на расстоянии около 1,4 м от внешних антенн (дверных антенн и задней антенны).
Если идентификатор клиента сопряжен с автомобилем, HFM "просыпается" и начинает аутентификацию для разблокировки при подходе. В противном случае, если идентификатор клиента не сопряжен с автомобилем, HFM остается в "спящем состоянии".
После распознавания CID все двери будут разблокированы.

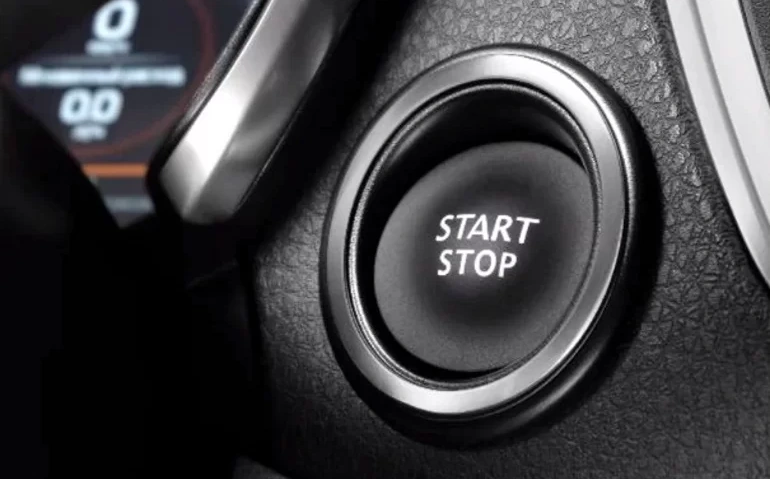

Кнопка запуска двигателя
Кнопка запуска двигателя предназначена для включения зажигания и запуска двигателя.
Кнопка ручки передней двери (в вариантном исполнении)
В системе VSC кнопка ручки передней левой и правой двери используется для блокировки / разблокировки автомобиля.

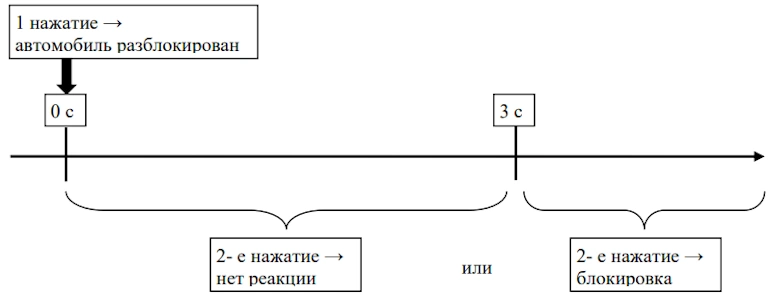

Если автомобиль разблокирован:

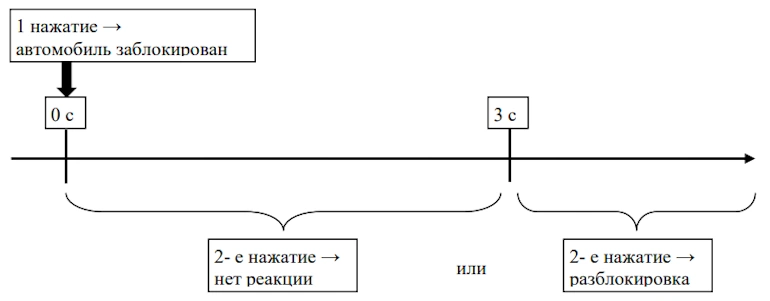

Если автомобиль заблокирован:
При нажатии кнопки ручки передней левой двери или передней правой двери на соответствующий контакт блока HFM подается сигнал низкого уровня ("масса").
ВСМ (ЦБКЭ)
В составе системы контроля доступа BCM управляет:
Контроллер ЭСУД (КСУД)
КСУД используется в автомобиле для противоугонной функции. В КСУД есть программный модуль ПО для аутентификации с HFM. Для этого КСУД начинает зашифрованный обмен данными по CAN после включения зажигания. Во время этого обмена данными HFM отправляет в КСУД коды для снятия защиты. Если коды, отправленные HFM, неверны, КСУД останется в состоянии "защищен", и не даст разрешение на запуск двигателя.
У КСУД есть дополнительная защита: он переходит в "нерабочий режим" после 3 сбоев аутентификации с HFM (3 сбоя аутентификации после включения зажигания), оставаясь при этом в состоянии "защищен". В "нерабочем режиме" при каждом включении зажигания КСУД отправляет по CAN информацию о своем "защищенном" состоянии без какого-либо обмена данными с HFM.
