Контрольные точки геометрии кузова Lada Granta (чертежи)

23 августа 2021 Лада.Онлайн 28 795 6

Контрольные размеры кузова, точки крепления, сечение кузовных деталей, величина проемов и размеры зазоров позволяют выяснить, попадал ли автомобиль в ДТП. Кроме этого контрольные размеры кузова пригодятся в случае его ремонта и восстановления

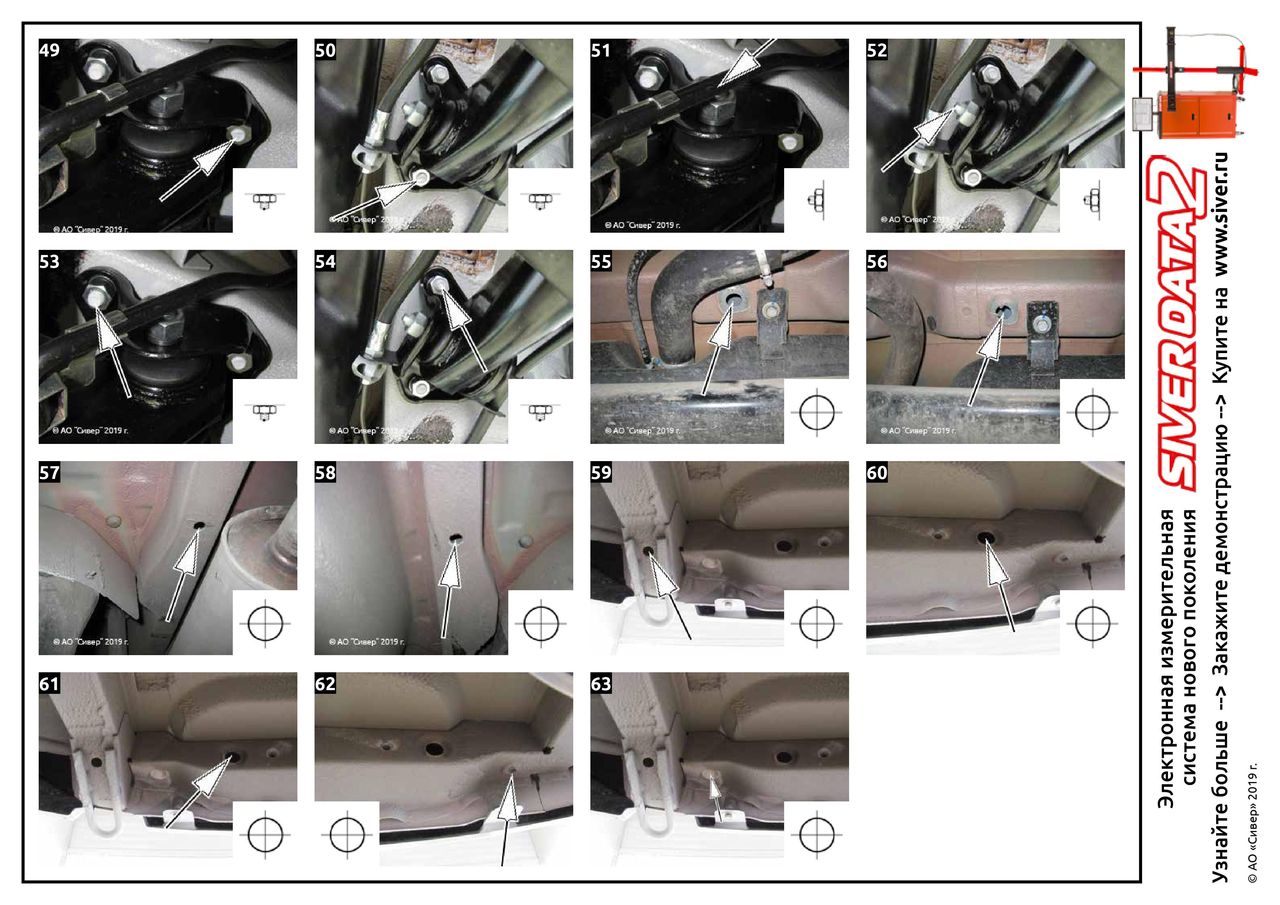

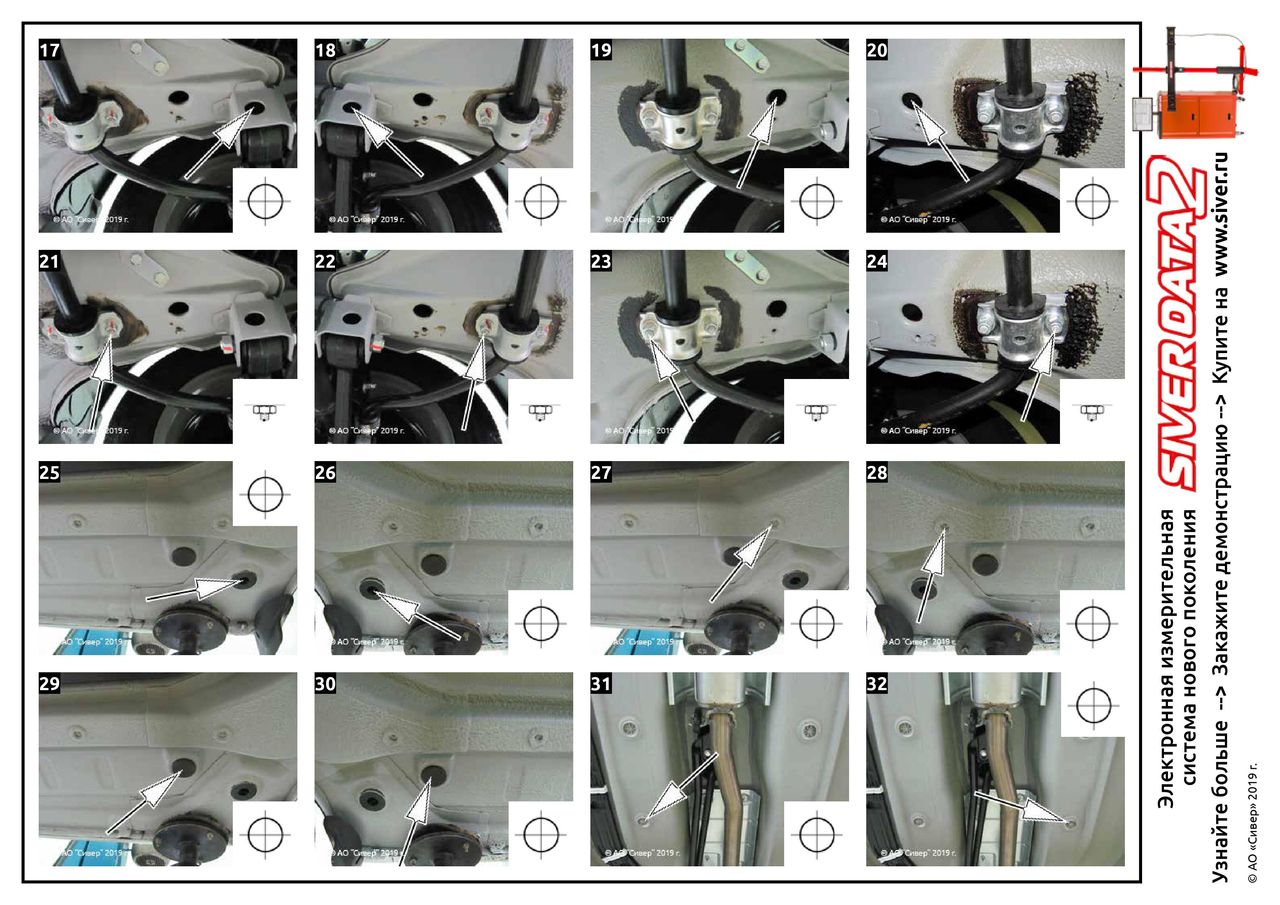

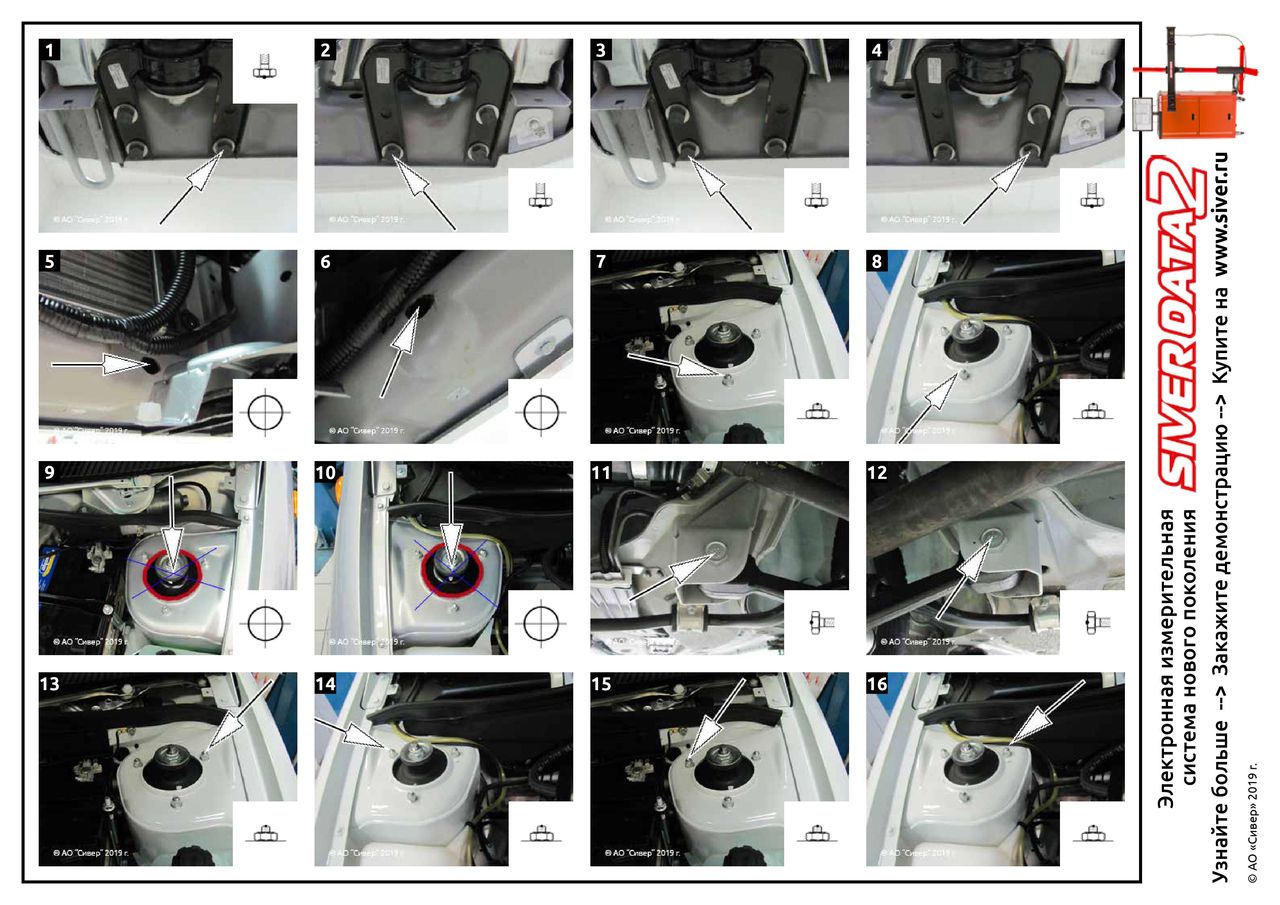

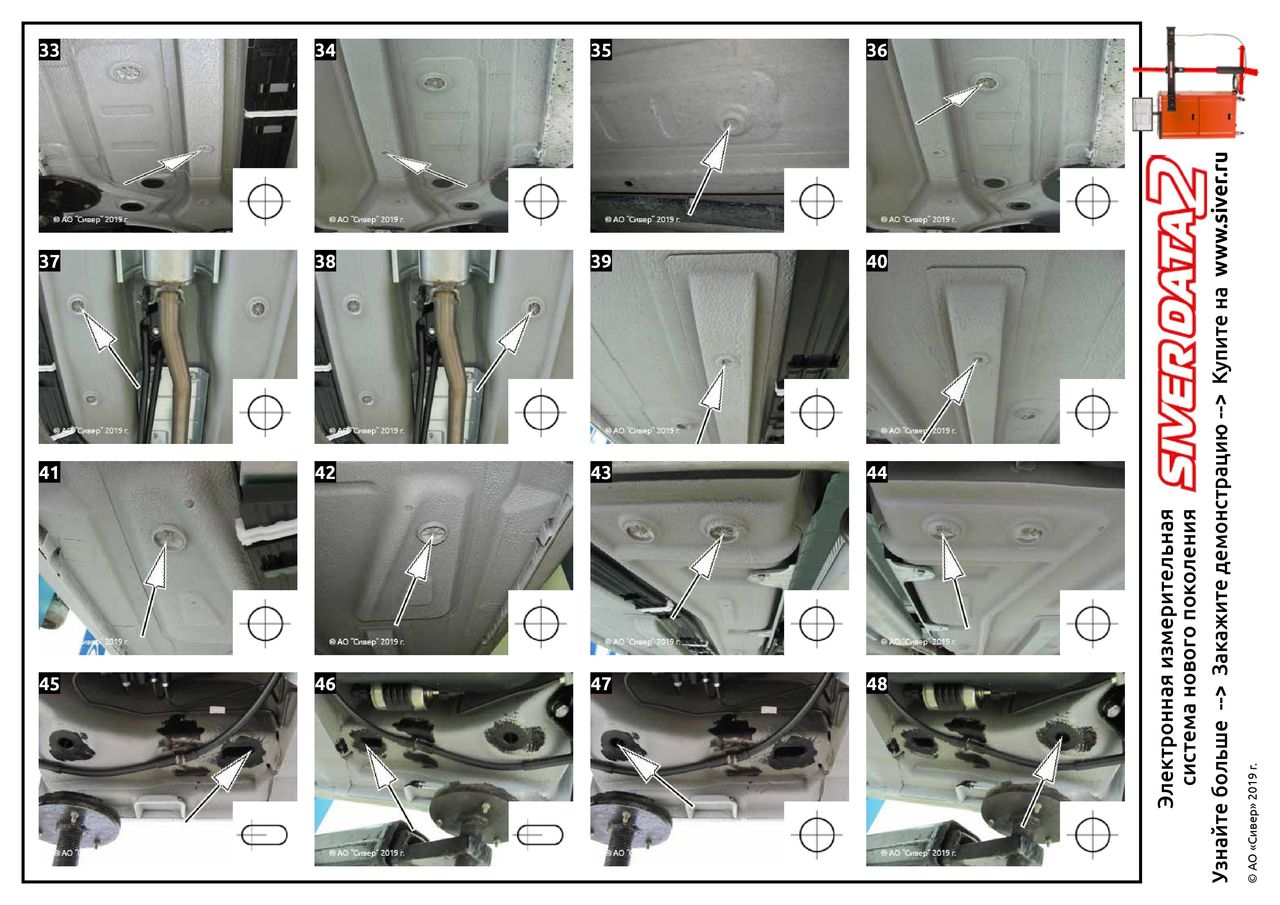

Геометрия кузова Лада Гранта составлена сайтом siver.ru по результатам обмеров новых автомобилей измерительной системой SiverData и предназначены для работы с ней.

Лада Гранта седан

Скачать схемы в хорошем качестве: Чтобы скачать файлы нужно авторизироваться на сайте

Лада Гранта лифтбек

Скачать схемы в хорошем качестве: Чтобы скачать файлы нужно авторизироваться на сайте

Порядок ремонта кузова Гранты описан в Технологической Инструкции 3100.20100.6619x, которую можно скачать тут.
