Как снять и установить подлокотник на Lada Largus FL

Lada Largus FL (фейслифт с 2021 года) получил ряд новых элементов салона, среди которых центральный подлокотник с боксом. Он располагается между передними сиденьями и напоминает подлокотник XRAY. Процесс его снятия своими руками показан в технологической инструкции завода.

Снятие

Установить автомобиль на рабочее место.

Отсоединить клемму "минус" от АКБ (ключ гаечный 10).

Отодвинуть передние сиденья в крайнее переднее положение.

В стык между боковой панелью 2, рисунок 8-1, и задней вставкой 3 подлокотника 1 вставить приспособление и отжимными движениями снять вставку, отсоединив, колодку жгута проводов от розетки, расположенной на вставке (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).

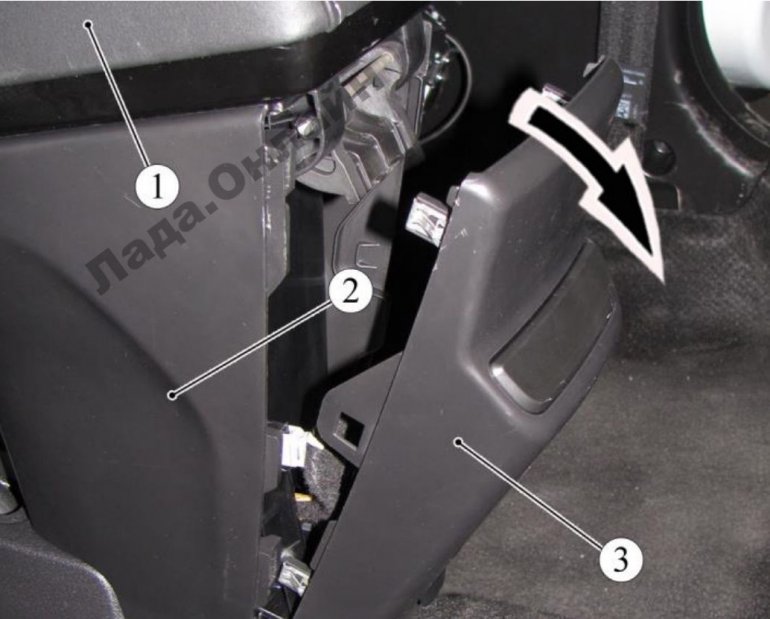

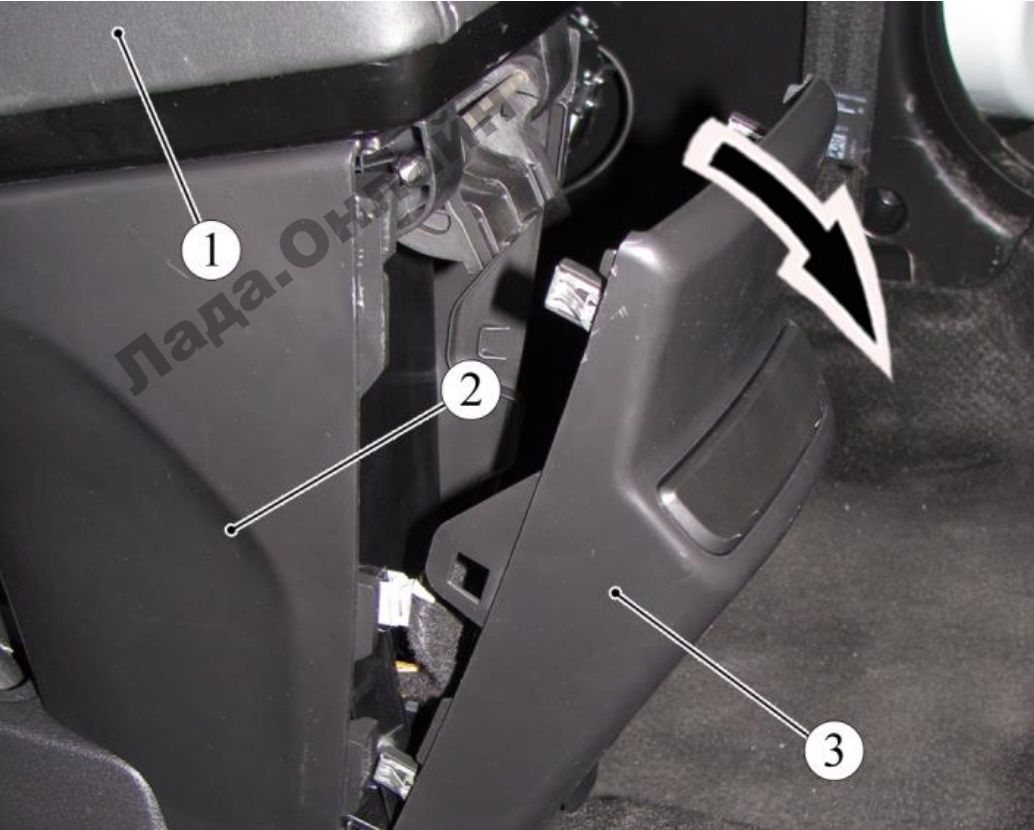

Рисунок 8-1 – Вставка задняя подлокотника передних сидений: 1 – подлокотник передних сидений; 2 – панель боковая подлокотника; 3 – вставка задняя подлокотника передних сидений

С левой и с правой стороны подлокотника отвернуть винты 3, рисунок 8-2, нижнего крепления левой 2 и правой 1 боковой панели (головка сменная Torx Т20, вороток).

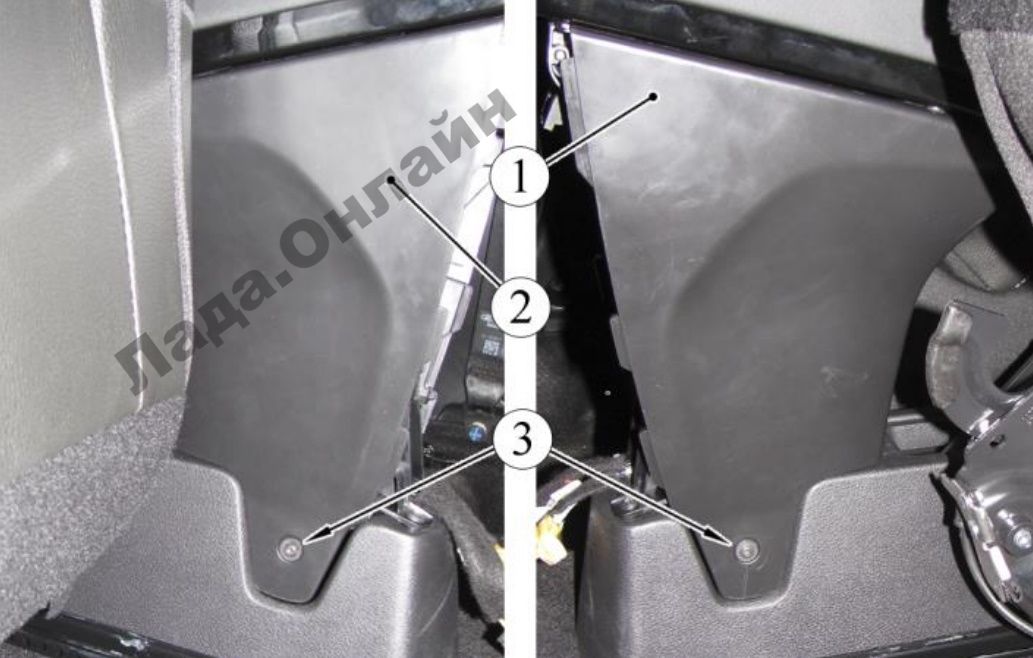

Рисунок 8-2 – Нижнее крепление боковой панели подлокотника: 1 – панель боковая подлокотника передних сидений правая; 2 – панель боковая подлокотника передних сидений левая; 3 – винт крепления боковой панели

Отвернуть винты 2, рисунок 8-3, верхнего крепления левой 3 и правой 4 боковых панелей подлокотника 1 к корпусу подлокотника (головка сменная Torx T27, вороток).

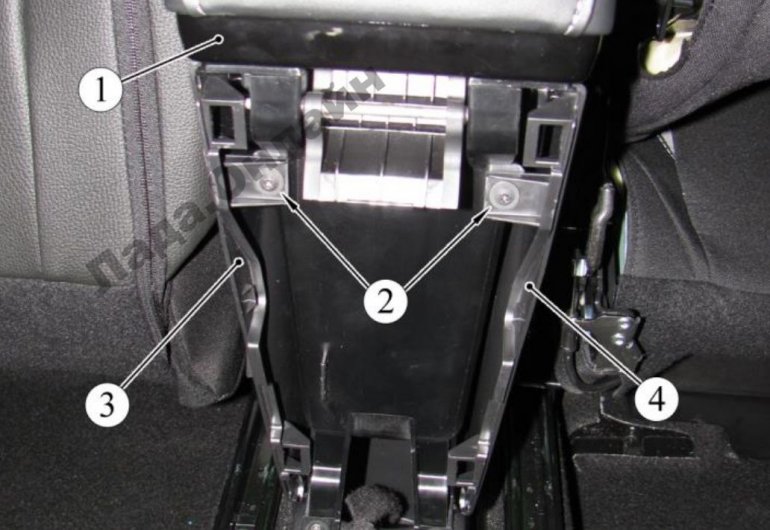

Рисунок 8-3 – Верхнее крепление боковой панели подлокотника: 1 – подлокотник; 2 – винт верхнего крепления боковой панели; 3 – панель боковая левая; 4 – панель боковая правая

Взяться рукой за верхний край правой боковой панели и, оттягивая панель в сторону от подлокотника с усилием, преодолевающем усилие фиксаторов, снять панель.

ПРИМЕЧАНИЕ: В передней части подлокотника боковые панели соединяются между собой при помощи фиксаторов.

Взяться рукой за верхний край левой боковой панели и, оттягивая панель в сторону от подлокотника с усилием, преодолевающем усилие фиксаторов, снять панель.

Отвернуть винты 2 и 3, рисунок 8-4, крепления подлокотника 1, снять подлокотник (головка сменная Torx Т20, вороток).

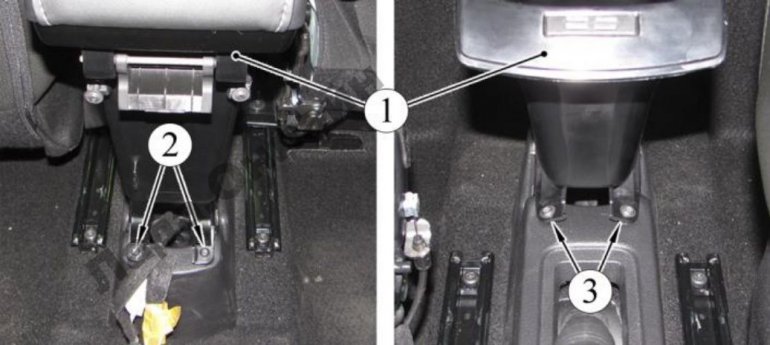

Рисунок 8-4 – Крепление подлокотника: 1 – подлокотник; 2 – винт заднего крепления подлокотника; 3 – винт переднего крепления подлокотника

Установка

Установку подлокотника производить в порядке, обратном снятию.
