Как снять торпедо (панель приборов) Lada Largus FL, Renault Duster

20 апреля 2021 Лада.Онлайн 9 277 0

Lada Largus FL (фейслифт с 2021 года) получил панель приборов (торпедо) Renault. В ходе эксплуатации автомобиля может возникнуть необходимость ее снять. Как заменить торпедо своими руками рассказывается в технологической инструкции АВТОВАЗа.

Снять руль и подушку безопасности.

Отвернуть два винта 1, рисунок 12-4, крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, разъединить кожухи и снять с рулевой колонки (головка сменная Torx Т20, вороток).

Рисунок 12-4 – Крепление кожухов рулевого вала: 1 – винт крепления

Ослабить винт 2, рисунок 12-5, крепления блока 3 подрулевых переключателей к корпусу 1 рулевой колонки (головка сменная Torx Т20, вороток).

Снять блок подрулевых переключателей с рулевой колонки, отсоединив колодки жгута проводов панели приборов от переключателей и от устройства вращающегося.

Рисунок 12-5 – Крепление блока подрулевых переключателей: 1 – корпус вала рулевого управления; 2 – винт крепления блока подрулевых
переключателей; 3 – блок подрулевых переключателей

Отсоединить колодку жгута 2, рисунок 12-6, проводов панели приборов от разъема транспондера 1.

Разжать фиксаторы на корпусе транспондера и снять транспондер с выключателя зажигания.

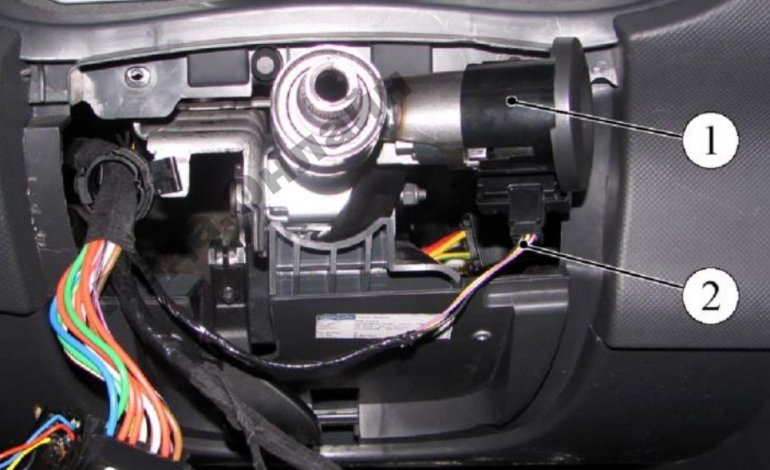

Рисунок 12-6 – Приемная катушка транспондера: 1 – приемная катушка транспондера; 2 – жгут проводов панели приборов

Произвести демонтаж облицовки туннеля пола.

Снять центральную консоль.

Снять магнитолу.

Отвернуть винт 2, рисунок 12-11, крепления накладки 4 подушки безопасности к панели 3 приборов (головка сменная Torx T20, вороток).

Снять нижнюю центральную накладку 1 панели приборов, потянув за ее нижний край с усилием, преодолевающим усилия фиксаторов (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).

Рисунок 12-11 – Снятие нижней центральной накладки: 1 – накладка центральная нижняя; 2 – винт накладки подушки безопасности пассажира; 3 – панель приборов; 4 – накладка подушки безопасности пассажира

Отвернуть винты 1, рисунок 12-12, крепления блока 2 управления отоплением и вентиляцией, сжать фиксаторы и протолкнуть блок внутрь панели приборов 3 (головка сменная Torx Т20, вороток).

Рисунок 12-12 – Крепление блока управления отоплением и вентиляцией: 1 – винт крепления блока управления отопителем; 2 – блока управления отопителем; 3 – панель приборов

Отвернуть винт 1, рисунок 12-13, крепления панели приборов к поперечине панели приборов (головка сменная Torx Т20, вороток).

Отвернуть винты 2 крепления панели приборов к блоку системы отопления и вентиляции (головка сменная Torx Т20, вороток).

Рисунок 12-13 – Крепление центральной части панели приборов: 1 – винт крепления панели приборов к поперечине; 2 – винт крепления панели приборов к корпусу блока отопителя

Снять обивку стойки ветрового окна левую 1 (см рисунок 12-1), преодолев усилие фиксаторов.

Снять обивку стойки ветрового окна правую 4 (см рисунок 12-1), преодолев усилие фиксаторов.

Рисунок 12-1 – Панель приборов.

Преодолев усилие фиксатора, откинуть декоративную заглушку 4, рисунок 12-18 (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).

Снять с вала привода корректора света фар рукоятку, отвернуть два винта 3 крепления корректора фар, извлечь его из отверстия в панели приборов (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом, головка сменная Torx T20, вороток).

Отвернуть винты 2 крепления панели приборов к поперечине панели приборов (головка сменная Torx T20, вороток).

Отсоединить кабель антенны системы “ЭРА-ГЛОНАСС” от блока 1 “ЭРА-ГЛОНАСС”

Рисунок 12-18 – Крепление левой стороны панели приборов: 1 – блок системы “ЭРА-ГЛОНАСС”; 2 – винт крепления панели приборов; 3 – винт крепления корректора света фар; 4 – заглушка декоративная панели приборов

Извлечь из отверстий крепления в кронштейне блока 1, рисунок 12-19, ЦБКЭ и усилителе 4 поперечины панели приборов клипсу 3, крепления шумоизоляционного экрана 2 панели приборов (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).

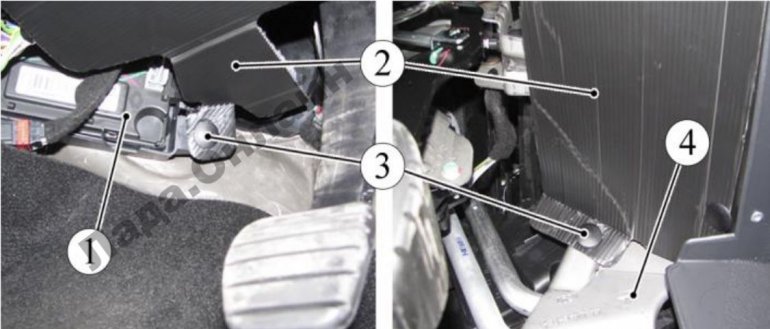

Рисунок 12-19 – Крепление шумоизоляционного экрана панели приборов: 1 – ЦБКЭ; 2 – экран шумоизоляционный панели приборов;

Преодолев усилие фиксатора, откинуть декоративную заглушку 2, рисунок 12-20 (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).

Отвернуть винты 1 крепления панели приборов к поперечине панели приборов (головка сменная Torx T20, вороток).

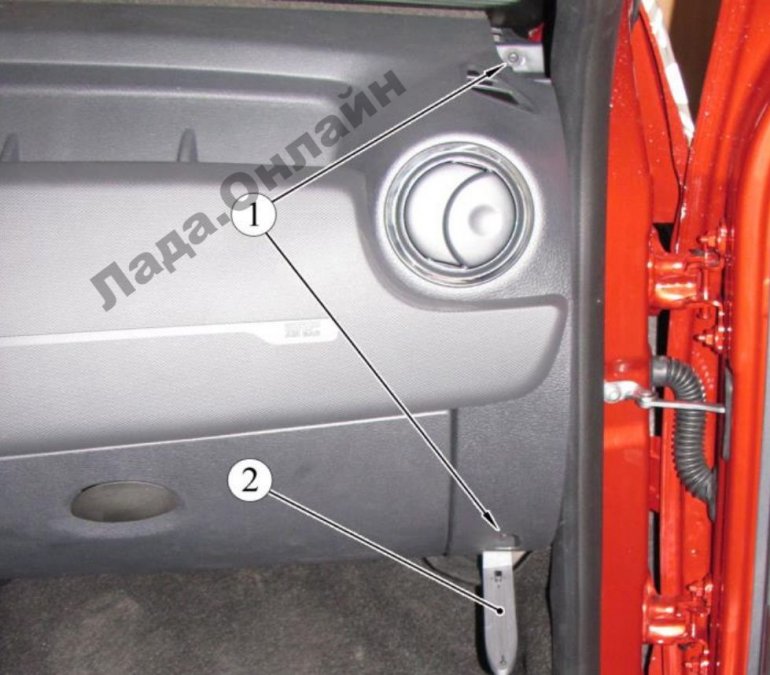

Рисунок 12-20 – Крепление правой стороны панели приборов: 1 – винт крепления панели приборов; 2 – заглушка декоративная панели приборов 3 – клипса; 4 – усилитель поперечины панели приборов

Снять панель приборов и извлечь из салона автомобиля, отсоединив колодку жгута проводов МНПБП от колодки жгута проводов панели приборов. Операцию выполнять с помощником.

Установку панели приборов выполнять в порядке обратном снятию.

Другие инструкции по снятию деталей Lada Largus FL найдете тут.
